Prívod a Spiatočka vo Vykurovacích Systémoch: Rozdiely, Funkcia a Optimalizácia

Vykurovací systém je kľúčovým prvkom komfortu v každom dome, najmä počas chladných mesiacov. Jeho efektívne fungovanie závisí od mnohých faktorov, pričom jedným z najzákladnejších je správne pochopenie a riadenie toku tepla. Ústredným pojmom v tejto oblasti sú "prívod" a "spiatočka", ktoré označujú smery pohybu teplonosnej kvapaliny v systéme. Voda ako nosič tepla smeruje z kotla do radiátorov a späť. Tento článok podrobne vysvetlí ich rozdiely, funkciu v rôznych typoch systémov a dôležitosť ich správneho nastavenia pre optimálny výkon.

Základné Princípy Vykurovacieho Systému

Systém ohrevu vody pomocou dodávky z kotla dodáva ohriate chladivo do batérií, ktoré sú umiestnené vo vnútri budovy. To umožňuje rozvádzať teplo po celom dome. Najjednoduchšou vykurovacou štruktúrou je ohrievač, dve vedenia, expanzná nádrž a súprava radiátorov. Vykurovací systém pozostáva z expanznej nádoby, batérií a vykurovacieho kotla. Všetky komponenty sú vzájomne prepojené v obvode.

Do systému sa naleje kvapalina - chladiaca kvapalina. Použitá kvapalina je voda alebo nemrznúca zmes. Ak je inštalácia vykonaná správne, kvapalina sa ohrieva v kotle a začne stúpať cez potrubia. Keďže vykurovací systém je úplne naplnený kvapalinou, horúca chladiaca kvapalina vytláča studenú, ktorá sa vracia do kotla, kde sa ohrieva. Postupne sa teplota chladiacej kvapaliny zvyšuje na požadovanú teplotu, čím sa ohrievajú radiátory. Pretože pri zahrievaní sa voda rozširuje, systém poskytuje špeciálnu nádrž, ktorá rieši dva problémy: prívod vody na nasýtenie systému a prijíma prebytočnú vodu, ktorá sa získava pri expanzii.

Čo je Prívod a Spiatočka?

Potrubie, cez ktoré sa ohriata voda z ohrievača pohybuje do batérií, sa nazýva prívod. Prívod je chladiaca kvapalina, ktorá prechádza cez radiátory zo zdroja tepla. Prívodné potrubie je vždy hore, spätné potrubie je dole.

A potrubie, ktoré sa nachádza v spodnej časti radiátorov, kde voda stráca svoju pôvodnú teplotu, sa vracia späť a bude sa nazývať spiatočka. Spiatočka je kvapalina, ktorá prešla celým okruhom a po ochladení sa vrátila späť do zdroja tepla na následné ohrev. Vratná voda je voda, ktorá po prechode cez všetky radiátory ide späť do zdroja tepla. Líši sa aj teplotou.

Hlavný rozdiel medzi týmito dvoma konceptmi spočíva v teplote: spiatočka je vždy chladnejšia. Rozdiel je aj v inštalácii. Vodovodné potrubie, ktoré je pripojené na vrchol batérie, je napájanie. Čo je pripojené na dno - návrat.

Typy Vykurovacích Systémov a ich Vplyv na Prívod a Spiatočku

Vykurovacie systémy sa líšia spôsobom kladenia potrubí. Môžu byť položené jednorúrkovým a dvojrúrkovým spôsobom. Prívod a odvod je prítomný v jednom a dvoch rúrkových vykurovacích systémoch.

Jednorúrkový systém

V jednorúrkovom potrubí prúdi ohriata voda z kotla postupne z jednej batérie do druhej, pričom stráca svoju teplotu. Preto na samom konci budú samotné batérie studené. Pri jednorúrkovom systéme nie je jasné rozdelenie na prívodné a spätné potrubie a celé potrubie je podmienečne rozdelené na polovicu. Pre viacposchodové budovy sa často používa jednorúrkový priamy distribučný systém. Stúpačka vychádzajúca z kotla sa nazýva prívod a potrubia vychádzajúce z posledného radiátora sa nazývajú spiatočka.

Výhody: Jednorúrková možnosť však získa viac plusov: v porovnaní s 2-rúrkami sú potrebné nižšie náklady na nákup materiálov; diagram je atraktívnejší. Potrubie sa ľahšie skryje a je tiež možné položiť potrubie pod dvere.

Nevýhody: Jednorúrkový okruh neposkytuje rovnomerné vykurovanie vykurovacích zariadení, tepelný výkon sa znižuje s odklonom od kotla (chladivo privádzané do posledných radiátorov je chladnejšie ako do prvých). Nevýhody zahŕňajú aj nemožnosť nastavenia intenzity a vykurovania pre samostatný radiátor a pokles teploty chladiacej kvapaliny pri jej pohybe od vykurovacieho kotla.

Výkon jednorúrkového systému sa zvyšuje, ak je nainštalované obehové čerpadlo alebo obtokové potrubia, vytvorené na každom poschodí.

Dvojrúrkový systém

Na organizáciu individuálneho vykurovania sa používa dvojrúrková schéma potrubia. Horúce podávanie sa vykonáva cez jednu rúrku. Na druhom sa ochladená voda alebo nemrznúca zmes vracia do kotla. Takýto systém považujú odborníci za optimálnejší, pretože jeho práca kolíše v dodávke teplej vody jedným potrubím a ochladená voda je odvádzaná opačným smerom iným potrubím. Radiátory sú v tomto prípade zapojené paralelne, čo zabezpečuje rovnomernosť ich vykurovania. Táto schéma umožňuje paralelné pripojenie radiátorov, čím sa zabezpečí rovnomerné vykurovanie všetkých zariadení. Dvojrúrkový okruh navyše umožňuje nastaviť teplotu vykurovania každého ohrievača zvlášť.

Výhody: rovnomerné vykurovanie dostatočného počtu zariadení bez ohľadu na ich vzdialenosť od zdroja tepla; úprava teplotného režimu alebo vykonávanie opráv na jednom zariadení neovplyvňuje prevádzku ostatných.

Nevýhody: zložitosť schémy zapojenia; prácnosť inštalácie a pripojenia. Odporúča sa inštalovať dvojrúrkový systém s inštaláciou obehového čerpadla, čo umožňuje použitie rúrok menšieho priemeru.

Spôsoby Pripojenia Radiátorov

Radiátory sa pripájajú niekoľkými spôsobmi, ktoré ovplyvňujú distribúciu prívodnej a vratnej vody:

• Spodné (alebo sedlové, kosákovité): Zabezpečuje pripojenie prívodu a spiatočky k spodným pripojovacím otvorom radiátora. Na horných otvoroch je nainštalovaný Mayevského kohútik a zátka. Túto metódu je vhodné použiť, keď je potrubie umiestnené pod podlahou alebo soklovými doskami. Je vhodná pre viacdielne radiátory, s malým počtom sekcií, tepelné straty dosahujú až o 15 %.
• Bočné: Najpopulárnejším spôsobom je bočné pripojenie. Potrubia sú pripojené k chladiču na jednej strane: prívod chladiacej kvapaliny je cez vrch, spätný tok je cez spodnú časť. Nie je vhodný pre zariadenia s veľkým počtom sekcií.
• Diagonálne (alebo bočné krížové): Pri diagonálnom pripojení je chladiaca kvapalina privádzaná zhora, spiatočka je vypúšťaná z opačnej strany zdola. Toto pripojenie sa najlepšie používa pre batérie s veľkým počtom sekcií, nie menej ako 14 ks.

Dôležitosť Správnej Teploty a Tlaku

Efektívnosť vykurovacieho systému v dome bude závisieť od toho, ako efektívne funguje. Je dôležité zabezpečiť, aby sa nosič tepla v sieti neochladil pod 70 ° C. V prípade individuálneho vykurovania pojem normy zahŕňa prenos tepla vykurovacieho zariadenia na jednotku plochy miestnosti.

Teplotný Spád

Vo vykurovacej prevádzke prúdi teplá privádzaná voda cez vykurovacie potrubie k vykurovacím telesám. Časť dopravovaného tepla odovzdá pritom do priestoru a schladí sa. Následne odteká ako vratná voda do kotla. Rozdiel medzi výstupnou teplotou a teplotou spiatočky je teplotný spád. Teplotný rozdiel by mal byť 30°C. Zároveň na dotyk batérie budú približne rovnaké. Dôležité je zabezpečiť, aby rozdiel medzi týmito hodnotami nebol príliš veľký.

Pri veľkom teplotnom rozdiele medzi prívodom a spiatočkou kotla sa teplota na stenách spaľovacej komory kotla približuje teplote "rosného bodu" a môže dochádzať ku kondenzácii. Keď sa tento plyn (CO2 uvoľnený pri spaľovaní paliva) spojí s „rosou“, ktorá padla na steny kotla, vytvorí sa kyselina, ktorá koroduje „vodný plášť“ kotla. Vďaka tomu je možné kotol rýchlo deaktivovať. Pre zamedzenie rosenia je potrebné vykurovací systém navrhnúť tak, aby teplotný rozdiel medzi prívodom a spiatočkou nebol príliš veľký.

Príliš vysoké výstupné teploty majú za následok zvyšujúce sa tepelné straty v rozvodnom potrubí, malé hmotnostné prietoky a horšie regulovateľné radiátory. Príliš nízke teploty naopak spôsobujú, že dom sa poriadne nevykúri. Na stanovenie správnych hodnôt vo svojom dome odporúčame obrátiť sa na inštalatéra.

Výstupnú teplotu prívodu ovplyvňujú rôzne faktory, ako je energetický stav budovy (starý a neasanovaný dom má vysoké tepelné straty) a druh a veľkosť vykurovacích plôch (podlahové kúrenie môže mať nižšiu výstupnú teplotu). Ak sú vykurovacie náklady príliš vysoké alebo ak sa dom nevykúri riadne, môže sa prestaviť výstupná teplota.

Tlak v Systéme

Je možné dosiahnuť efektívny prenos a rovnomerné rozloženie chladiacej kvapaliny pre výkon celého systému s minimálnymi tepelnými stratami pri normálnom pracovnom tlaku v potrubiach. Tlak chladiacej kvapaliny v systéme sa rozdeľuje na statický, dynamický a maximálny. Optimálny ukazovateľ tlaku sa rovná 8 - 9,5 atm, zníženie tlaku do 5-5,5 atm často vedie k prerušeniam vykurovania. Pre každý konkrétny dom je indikátor normálneho tlaku individuálny a jeho hodnotu ovplyvňujú faktory ako kapacita čerpacieho systému, priemer potrubia, vzdialenosť priestorov od kotlového zariadenia, opotrebovanie dielov a tlak.

V súkromných domoch s autonómnymi vykurovacími systémami sa skutočne používa pretlak iba 1,5 atmosféry. Potreba väčšieho tlaku súvisí s počtom podlaží bytových domov. Pri znalosti tlaku v potrubí je ľahké vypočítať maximálnu výšku domu, ktorý je možné vykurovať bez použitia ďalších čerpadiel. Inštrukcia na výpočet je jednoduchá: 10 metrov sa vynásobí spätným tlakom. Regulácia tlaku je možná tlakomermi, namontovanými priamo do potrubia.

Tabuľka Teplôt vo Vykurovacom Potrubí

Teplota vykurovania vrátane spätného potrubia priamo závisí od údajov vonkajších teplomerov. Čím chladnejší je vzduch vonku a čím vyššia je rýchlosť vetra, tým vyššie sú náklady na vykurovanie. Bola vyvinutá štandardná tabuľka, ktorá odráža hodnoty teploty na vstupe, prívode a výstupe teplonosnej látky vo vykurovacom systéme. Ukazovatele uvedené v tabuľke poskytujú pohodlné podmienky pre človeka v obytných priestoroch:

Dôležité: Rozdiel medzi teplotou prívodu a spiatočky závisí od smeru prúdenia chladiacej kvapaliny. Ak je vedenie na vrchu, výkyvy nepredstavuje viac ako 20°C, ak zdola - 30°C.

Problémy so Spiatočkou a Ich Riešenia

S vratným potrubím vo vykurovacom systéme je spojených veľa problémov. Komfort v dome v chladnom období závisí od kvality vykurovania. Keď poznáte dôvody, prečo vykurovanie nemusí fungovať efektívne, môžete nezávisle identifikovať a odstrániť poruchy.

Studená Spiatočka

Nízka teplota spiatočky je vážny problém, ktorý vám bráni v udržiavaní komfortu v miestnosti. Dôvody studeného návratu môžu zahŕňať:

• Nesprávne zapojenie kúrenia. Ak pripojenie nie je správne, zvodová rúra bude horúca, ale mala by byť mierne teplá.
• Vzduchová bublina v systéme alebo stúpačke. Pre zamedzenie vzduchových uzáverov, ktoré bránia postupu chladiacej kvapaliny, je potrebné zabezpečiť inštaláciu Mayevského žeriava alebo odvzdušňovača na odvod vzduchu.
• Nedostatočný prietok vody cez sieť, čo môže byť spôsobené neefektívnosťou čerpacieho zariadenia a slabou cirkuláciou. Ak je rýchlosť chladiacej kvapaliny nedostatočná, je potrebné skontrolovať, či je k dispozícii obehové čerpadlo a či spĺňa požiadavky na výkon.
• Nízka teplota v podvodných potrubiach.
• Zväčšený objem tepelných strát v budove.
• Znížený tlak v systéme.
• Upchaté potrubia a radiátory. Často je príčinou studeného návratu regulačný ventil s zúženým prierezom, ktorý je potrebné vymeniť alebo zväčšiť jeho prierez. Dôvodom môže byť aj upchaté potrubie, ktoré je potrebné skontrolovať, odstrániť nečistoty a usadeniny. Ak nie je možné obnoviť priechodnosť potrubí, úsek je nahradený novým potrubím.

Riešenie vzduchových bublín: Pred odvzdušnením vypnite prívod, otvorte ventil a vypustite vzduch. Aplikácia Mayevsky žeriavy umožňuje eliminovať vzduchové uzávery, ktoré bránia pohybu chladiacej kvapaliny.

Prehriatie Spätného Chladiva

Niekedy je výstupná teplota opačná, nad normou o 5 % alebo viac, než v tabuľke teplôt. Ak je dôvodom zvýšená spotreba vody, potom by sa mala upraviť na normálnu úroveň. Ak je voda vo vratnom potrubí teplejšia ako v prívodnom potrubí, treba skontrolovať správnosť pripojení potrubia k stúpačkám hlavného systému.

Spiatočka Tlačí Prívod

Obyvatelia bytov často čelia problému, keď spätné potrubie stláča prívodné potrubie. Bežným dôvodom je prechod horúcej chladiacej kvapaliny z prívodného potrubia do spätného okruhu cez všetky druhy častí (napríklad prepojok) potrubia na prívod teplej vody alebo vetrania. S automatickým riadiacim zariadením spravidla stačí to správne nastaviť.

Ochrana Kotla a Optimálna Prevádzka

Dlhodobá prevádzka kotlového zariadenia je možná pri správne navrhnutom potrubnom systéme, ktorý zabezpečuje určitý teplotný rozdiel medzi rúrkami, odstraňovanie a dodávanie chladiacej kvapaliny. Nainštalovanie riadenej ochrany spiatočky, tak aby sa zabezpečil rozdiel medzi výstupnou teplotou vody a teplotou vody na návrate max. 30°C, je kľúčové. V podstate všetci výrobcovia majú toto ako podmienku na uznanie záruky a podmienku správnej inštalácie.

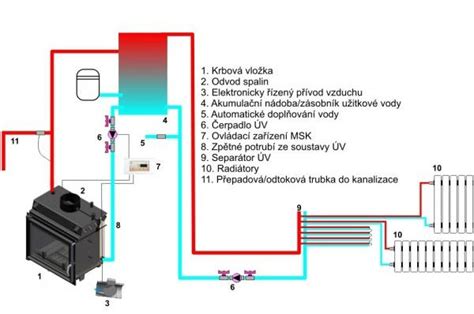

Pre zamedzenie kondenzácie a korózie na stenách spaľovacej komory, najmä pri kotloch na tuhé palivá, je potrebné vykurovací systém navrhnúť tak, aby teplotný rozdiel medzi prívodom a spiatočkou nebol príliš veľký. Na ohrev chladiacej kvapaliny medzi spiatočkou a prívodom kotla sa vytvorí obtok a na ňom je inštalované obehové čerpadlo. Výkon recirkulačného čerpadla sa zvyčajne volí ako 1/3 výkonu hlavného obehového čerpadla (súčet čerpadiel).

Ďalším spôsobom ohrevu spiatočky je inštalácia teplovodného kotla v bezprostrednej blízkosti kotla. Kotol je „usadený“ na krátkom vykurovacom prstenci a umiestnený tak, aby horúca voda z kotla za hlavným rozvodným rozdeľovačom ihneď vstupovala do kotla a z neho sa vracala späť do kotla.

Pri správnom výpočte je možné recirkulačný čerpací prstenec nahradiť systémom s troj- alebo štvorcestnými zmiešavačmi. Napríklad ventily od ESBE alebo VTC300. Tieto ventily sa líšia v závislosti od výkonu použitého kotla. Zabudovaný termostat otvorí vstup "A", keď sa teplota na výstupe "AB" rovná nastavenej teplote. Keď je teplota chladiacej kvapaliny na výstupe z ventilu "AB" nižšia ako 61°C, vstup "A" je uzavretý, horúca voda prúdi cez vstup "B" z prívodu kotla do spiatočky. Ak teplota chladiacej kvapaliny na výstupe "AB" presiahne 63°C, obtokový vstup "B" sa zablokuje a chladiaca kvapalina zo spiatočky systému cez vstup "A" vstupuje do spiatočky kotla. Keď chladivo prechádza výstupom „AB“ s teplotou nižšou ako 61°C, vstup „A“ zo spiatočky systému je uzavretý a horúca chladiaca kvapalina je privádzaná do výstupu „AB“ z obtoku „B“. Keď výstup „AB“ dosiahne teplotu vyššiu ako 63°C, otvorí sa vstup „A“ a voda zo spiatočky sa zmieša s vodou z obtoku „B“.

Moderné Vykurovacie Systémy: Kondenzačné Kotly a Tepelné Čerpadlá

Moderné technológie v oblasti vykurovania kladú zvýšený dôraz na efektívnosť a ekológiu. Medzi najvýznamnejšie patria kondenzačné kotly a tepelné čerpadlá, ktoré využívajú nízku teplotu spiatočky pre maximálnu účinnosť.

Kondenzačné Kotly

Kondenzačný kotol patrí medzi ekonomicky, energeticky a environmentálne vhodnejšie riešenia oproti klasickým plynovým kotlom. Oproti novšiemu klasickému plynovému kotlu spáli kondenzačný kotol približne o 15 % menej plynu. V novostavbách, ktoré majú v blízkosti prípojku plynu, môže byť kondenzačný kotol jednou z ekonomicky najvýhodnejších možností.

Kľúčom k úspornej prevádzke kondenzačného kotla je nízka teplota ochladenej vykurovacej vody, ktorá sa vracia z vykurovacieho systému (tzv. spiatočky). Ideálne sú nízkoteplotné systémy (podlahové a stenové vykurovanie), pracujúce s teplotami napríklad 30 až 45 °C. Nízka teplota vratnej vody zabezpečuje veľmi dobré podmienky pre kondenzáciu počas celej vykurovacej sezóny.

V klasických kotloch unikala para hore komínom bez využitia a odnášala veľa tepla. Moderné kondenzačné kotly majú vo vnútri odolné materiály (nerezová oceľ alebo zliatiny hliníka a kremíka), ktoré odolávajú kyslému kondenzátu. Vykurovacia voda ich ochladzuje pod teplotu tzv. rosného bodu (približne 57 °C pri zemnom plyne), pod ktorou para kondenzuje na vodu a odovzdáva pritom do vykurovacej vody kondenzačné teplo. Účinnosť kondenzačného kotla je úmerná množstvu vytvoreného kondenzátu na stene výmenníka tepla.

Kondenzačné kotly do rodinných domov sú konštruované najčastejšie ako závesné kotly, sú kompaktné a nenáročné na priestor. V rodinných domoch netreba kyslý kondenzát neutralizovať, urobia to zásadité odpady z domu (mydlá, šampóny).

Tepelné Čerpadlá

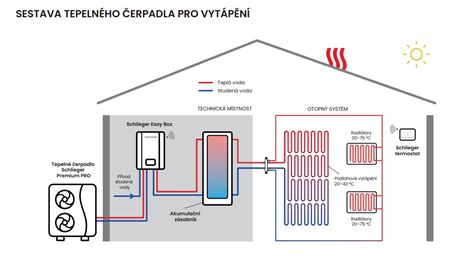

Tepelné čerpadlá na vykurovanie objektov je možné rozdeliť podľa prostredia, z ktorého sa získava energia, na tepelné čerpadlá zem - voda, voda - voda a vzduch - voda. Aj pri tepelnom čerpadle by sa mala nastaviť nízka výstupná teplota, aby boli náklady na vykurovanie nízke.

Riadenie a Optimalizácia Systému

Jedným z hlavných rozdielov, ktorý rozlišuje dnes predávané kondenzačné kotly, je systém riadenia a regulácie. Moderné riadiace systémy môžu zahŕňať aj ohrev pitnej vody, ohrev vody v bazéne, dodávku tepla pre vzduchotechniku a riadenie solárneho systému alebo vetracieho systému. Moderný digitálny regulátor umožňuje užívateľom nastaviť optimálny časový program, ktorý automaticky upravuje teplotu vykurovacej vody podľa vonkajšej teploty a dokáže prispôsobiť prevádzku systému vplyvom slnečného žiarenia, vetra alebo počtu osôb v dome.

Ak pracuje vykurovací systém s ekvitermickou reguláciou, výstupná teplota sa dá nastaviť prostredníctvom vykurovacej krivky. Regulátor býva spravidla inštalovaný v referenčnej miestnosti, kde sa často zdržiavate a podľa ktorej sa bude riadiť teplota v celom dome. Okrem výstupnej teploty a teplotného spádu nastaví aj radiátory na potrebný prietok vykurovacej vody.

Pre hlbšie pochopenie procesu sa obráťme na čísla. Napríklad tepelná strata domu je 10 kW. Je dôležité správne najprv vypočítať požadovaný výkon ohrievača. Odborníci odporúčajú pripočítať k získanej hodnote výkonu radiátora malú rezervu - asi 5%. Bude to potrebné v prípade kritického poklesu vonkajšej teploty v zime. Väčšina výrobcov uvádza tepelný výkon radiátorov podľa akceptovaných noriem EN 442 pre režim 75/65/20.
