Komplexný Sprievodca Trojcestným Rozdeľovacím Ventilom DN 25 s Pohonom

Trojcestný zmiešavací ventil DN 25, s pripojením 1 palec, je kľúčovým komponentom v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho primárnou úlohou je efektívna regulácia prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi portami. Tieto ventily nachádzajú široké uplatnenie v inštaláciách, kde je potrebná presná regulácia teploty, tlaku alebo prietoku média. Vďaka svojej premyslenej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín alebo plynov v komplexných systémoch, čo v konečnom dôsledku prispieva k optimalizácii celkovej prevádzky inštalácie.

Trojcestné ventily sú často neoddeliteľnou súčasťou väčších zariadení používaných vo vykurovacích systémoch, vrátane tých v rodinných domoch. Ich hlavnou úlohou je regulácia smeru prietoku média, čo umožňuje presné riadenie hydraulických alebo tepelných procesov. Zabezpečujú presné nastavenie požadovaných teplôt v jednotlivých častiach systému, čím prispievajú k úspore energie a predĺženiu životnosti vykurovacích kotlov.

Princíp Fungovania a Konštrukcia Trojcestných Ventilov

Fungovanie trojcestného ventilu je založené na presnom riadení prietoku média medzi jeho tromi portami. Vnútorný riadiaci prvok, či už ide o vreteno alebo guľu, mení cestu prietoku média. V závislosti od jeho polohy môže byť médium smerované do jedného z dvoch výstupov, alebo sa môže miešať v presne definovaných pomeroch. Keď je vreteno v jednej polohe, médium preteká prvým výstupom; v inej polohe je prietok smerovaný do druhého výstupu. V prípade miešacieho ventilu pohyb vretena umožňuje spojenie dvoch prúdov média do jedného, čo umožňuje presnú reguláciu teploty alebo tlaku.

Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom. Pokiaľ ide o konštrukciu - schéma trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom v konštrukcii trojcestného ventilu je vnútorný mechanizmus, ktorý riadi prietok média medzi týmito portami, čo umožňuje presné riadenie smeru a množstva prietoku.

Konštrukcia miešacieho trojcestného ventilu je zvyčajne zložitejšia, pretože musí účinne kombinovať dva rôzne prúdy média, aby dosiahol jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, avšak stále vyžaduje precízne riadenie prietoku pre spoľahlivú prevádzku v rôznych prevádzkových podmienkach.

Celková konštrukcia trojcestného ventilu je navrhnutá s dôrazom na trvanlivosť a spoľahlivosť, čo je nevyhnutné vzhľadom na ich použitie v kritických systémoch, akými sú vykurovacie, klimatizačné alebo priemyselné inštalácie. Telo ventilu je zvyčajne vyrobené z kvalitnej mosadze typu DZR (s ochranou proti vylúhovaniu zinku), čo zabezpečuje odolnosť voči korózii. Ventily sú vybavené nastavovacím ručným kolieskom so stupnicou a koncovými dorazmi pre presné nastavenie a tesnením z EPDM, ktoré zaručuje spoľahlivú funkciu pri rôznych prevádzkových teplotách. Hlavné časti ventilu je možné vymeniť alebo pretesniť, pričom sú k dispozícii sady tesnení alebo kompletné renovačné sady.

Typy Trojcestných Ventilov: Zmiešavacie a Rozdeľovacie

V závislosti od konkrétneho typu môže trojcestný ventil spájať dva prúdy média do jedného (tzv. miešací trojcestný ventil) alebo naopak, deliť jeden prúd na dva samostatné. Rozdeľovacie alebo prepínacie ventily sú trojcestné ventily, ktoré okrem miešania vody umožňujú aj jej rozdelenie do dvoch vetiev rozvodov. Trojcestné ventily, známe aj ako zmiešavacie ventily, umožňujú miešanie dvoch prúdov média s rôznou teplotou na dosiahnutie požadovanej výstupnej teploty. V systémoch ústredného kúrenia sa bežne používajú na reguláciu teploty prívodnej vody. Požadovaná teplota na výstupe sa dosiahne zmiešaním horúcej vody z kotla so spätnou vodou zo systému.

Okrem funkcie miešania môžu byť ventily použité aj ako rozdeľovacie alebo prepúšťacie ventily. Štvorcestný zmiešavací ventil má navyše výhodu zvýšenia teploty spiatočky do kotla, čo zvyšuje jeho odolnosť voči korózii.

Technické Parametre a Rozmery

Pri výbere a inštalácii trojcestného ventilu je dôležité zohľadniť jeho technické parametre. Pre spoľahlivú a dlhodobú prevádzku sú dôležité nasledujúce hodnoty:

• Pracovný tlak: 0-10 bar
• Pracovná teplota: -28 ÷ 120 °C
• Materiál telesa ventilu: Mosadz CW617N (DZR mosadz s ochranou proti vylúhovaniu zinku)
• Tesnenie: EPDM

Rozmery ventilov sa líšia v závislosti od typu a pripojenia. Pre lepšiu orientáciu uvádzame prehľadnú tabuľku:

Široké Uplatnenie Trojcestných Ventilov

Tieto ventily nachádzajú široké uplatnenie v rôznych oblastiach, kde je potrebná presná regulácia teploty, tlaku alebo prietoku média. Používajú sa v rozvodoch kúrenia a chladenia, vo ventilácii, pre solárne systémy, centrálne rozvody a ďalšie systémy pitnej aj nepitnej vody.

• Ústredné kúrenie (ÚK): Umožňujú efektívne riadenie rozdelenia alebo miešania prúdov (napr. teplej a studenej vody), čo je kľúčové pre udržanie správnej teploty v rôznych zónach budovy. Montáž v systéme ÚK vedie k optimalizácii prevádzky, úspore energie a zlepšeniu prevádzkovej účinnosti. V prípade vykurovacích systémov môže použitie trojcestného ventilu prispieť k zvýšeniu teploty spiatočky do kotla, čím sa predlžuje jeho životnosť a zvyšuje odolnosť voči korózii.
• Klimatizačné systémy: Pomáhajú presne prispôsobiť teplotu a prietok vzduchu, čím zvyšujú komfort používateľov.
• Systémy teplej úžitkovej vody: Zabezpečujú stabilnú a bezpečnú teplotu vody.
• Priemyselné inštalácie: Používajú sa na riadenie hydraulických alebo tepelných procesov.

Ovládanie a Nastavenie Trojcestných Ventilov

Ovládanie trojcestného ventilu môže byť realizované rôznymi spôsobmi, v závislosti od špecifík systému. Ich ovládanie je možné tromi spôsobmi: manuálne pomocou kolieska so stupnicou, termostatickou patronou, alebo servopohonom, na ktorého namontovanie je však potrebný správny adaptér.

V jednoduchých inštaláciách sa často používa ručné ovládanie pomocou páky alebo otočného gombíka. Kompaktné 3- a 4-cestné zmiešavacie ventily je možné ovládať ručne pomocou rukoväti alebo elektricky pomocou pohonu, čím sa vytvorí kompaktná jednotka.

Správne nastavenie trojcestného ventilu je nesmierne dôležité pre správne fungovanie celej inštalácie. Regulácia teploty sa uskutočňuje precíznym nastavením polohy vretena, čo umožňuje kontrolovať pomer miešania teplej a studenej vody. Nastavenie by malo byť vždy prispôsobené špecifikám danej inštalácie, aby sa zabezpečila stabilná a optimálna teplota v celom systéme. Nielenže zaisťuje správny prietok média, ale tiež minimalizuje riziko poškodenia a porúch systému.

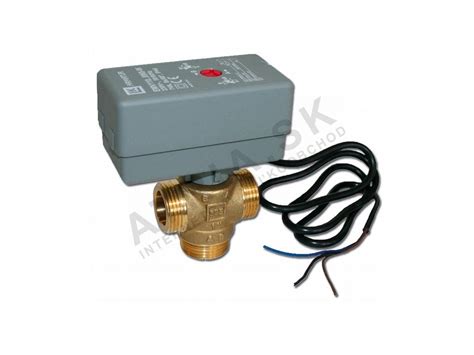

Trojcestný Ventil s Pohonom: Automatizácia Regulácie

V moderných systémoch je však čoraz bežnejšie využitie elektronického trojcestného ventilu, ktorý poskytuje vyššiu presnosť a automatizáciu. Trojcestný ventil s pohonom je ventil s tromi priechodnými portami (nazývanými bežne cestami), ktorý je vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť pneumatický, elektrický alebo hydraulický. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vďaka pohonu môže ventil presne kontrolovať prietok médií, byť integrovaný do systémov automatizácie a reagovať na signály zo senzorov.

Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. V praxi to znamená, že trojcestný ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu. Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený, keď je to potrebné, napríklad na výmenu, údržbu alebo opravu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený. Pre pripojenie elektrického pohonu je často potrebný špeciálny adaptér.

Fungovanie a Typy Pohonov

Ventil s pohonom sa používa na presné riadenie prietoku médií v systémoch vykurovania, chladenia a priemyselných zariadeniach. Vďaka pohonu môže ventil automaticky regulovať prietok kvapalín alebo plynov, čo je kľúčové v systémoch, ktoré vyžadujú dynamickú kontrolu parametrov. Schéma fungovania tohto zariadenia spočíva v riadení prietoku média medzi tromi portami: vstupným a dvoma výstupnými. Trojcestný ventil s pohonom môže slúžiť na miešanie dvoch prúdov média do jedného alebo na rozdelenie jedného prúdu na dva samostatné. Pohon, riadený systémom automatizácie, presne reguluje polohu ventilu, čo umožňuje presné prispôsobenie pomerov prietoku. Vďaka tomu je možné dynamicky riadiť teplotu a tlak v systéme.

Napríklad ventil s pohonom pre tepelné čerpadlo môže byť použitý na riadenie smeru prietoku vykurovacieho média medzi rôznymi okruhmi, čím optimalizuje činnosť systému centrálneho vykurovania. Ventil s pohonom pre podlahové vykurovanie umožňuje reguláciu teploty v jednotlivých zónach podlahového kúrenia, čo zabezpečuje rovnomerné a komfortné rozloženie tepla v celom dome. Tieto ventily sú kľúčové v automatizačných systémoch, ktoré vyžadujú diaľkové a presné riadenie prietoku podľa aktuálnych potrieb používateľa. Trojcestný ventil s pohonom sa môže využiť v systémoch HVAC (vykurovanie, ventilácia a klimatizácia) na riadenie prietoku tepla a chladenia v komerčných budovách. Obzvlášť dôležitú úlohu zohrávajú ventily s pohonmi v prípade čerpadlových skupín.

Trojcestné ventily s pohonom môžu byť vybavené rôznymi typmi pohonov v závislosti od požiadaviek systému:

• Elektrické pohony sú najčastejšie používané vďaka presnosti ovládania a ľahkej integrácii so systémami automatizácie budov.
• Pneumatické pohony využívajú stlačený vzduch na zmenu polohy ventilu a sú bežne používané v priemyselných inštaláciách, kde je kľúčová bezpečnosť.
• Hydraulické pohony fungujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká sila riadenia, napríklad v náročných priemyselných podmienkach.

Výhody a Výber Ventilu s Pohonom

Trojcestné ventily s pohonom ponúkajú mnoho významných výhod v systémoch vykurovania a chladenia, čo ich robí populárnou voľbou v moderných inštaláciách. Vďaka automatizácii ich fungovania môžu používatelia očakávať zlepšenie efektívnosti a komfortu pri obsluhe systémov:

• Presná regulácia prietoku: Pohon umožňuje jemné a presné nastavenie polohy ventilu.
• Diaľkové ovládanie: Možnosť ovládania ventilu na diaľku prostredníctvom riadiacich systémov.
• Úspora energie: Optimalizácia prietoku a teploty vedie k zníženiu spotreby energie.
• Zvýšená životnosť systému: Predlžuje životnosť komponentov tým, že zabraňuje teplotným šokom a nadmernému zaťaženiu.
• Jednoduchá adaptácia na meniace sa podmienky: Automatické prispôsobenie prietoku podľa aktuálnych potrieb.

Pri výbere trojcestného ventilu s pohonom je dôležité zohľadniť parametre, ktoré zabezpečia optimálnu činnosť v danej inštalácii. Je nutné brať do úvahy veľkosť ventilu (výber správnej veľkosti pripojovacích nátrubkov, napr. 1 palec), typ pohonu (elektrický, pneumatický alebo hydraulický), prevádzkový tlak (musí byť prispôsobený na prácu pri stanovenom tlaku), teplotný rozsah a materiál ventilu.

Príkladom konkrétneho produktu je Trojcestný zmiešavací ventil ESBE VRG 131, ktorý je vyrobený z mosadze typu DZR s ochranou proti vylúhovaniu zinku. Tento ventil je vybavený nastavovacím ručným kolieskom so stupnicou a koncovými dorazmi s akčným rádiusom maximálne 90°. Je kompatibilný s radou servopohonov ESBE rady 90 a s ďalšími servopohonmi po použití adaptéra VRG 801.

Trojcestný Ventil s Termostatom

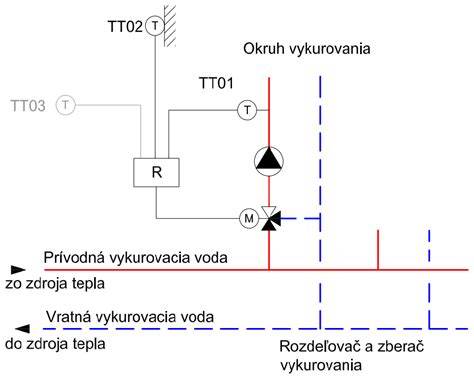

Trojcestný ventil s termostatom, známy aj ako trojcestný termostatický ventil, predstavuje špecializovaný typ ventilu, ktorý automaticky reguluje teplotu média v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať konštantnú, nastavenú teplotu v inštalácii. Tento typ ventilu je často využívaný v systémoch ústredného kúrenia a v systémoch teplej úžitkovej vody.

Hlavnou výhodou trojcestného termostatického ventilu je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému. V praxi eliminuje potrebu manuálneho nastavovania, čím zabezpečuje stabilnú a bezpečnú prevádzku inštalácie a minimalizuje riziko prehriatia alebo podchladenia média. Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania meniacim sa podmienkam, čo zaisťuje stálu teplotu vody na výstupe a minimalizuje riziko náhlych teplotných zmien, čo je obzvlášť dôležité v domácich inštaláciách z hľadiska bezpečnosti.

Inštalácia a Údržba

Montáž trojcestného ventilu vyžaduje dodržiavanie niekoľkých kľúčových krokov, aby sa zabezpečila jeho správna funkcia. Je dôležité dodržiavať pokyny výrobcu a zabezpečiť správne pripojenie všetkých troch portov. Správne pripojenie ventilu umožňuje efektívne riadenie rozdelenia alebo miešania prúdov, čo je esenciálne pre správne fungovanie vykurovacích systémov. V inštalácii ÚK s trojcestným ventilom je dôležité nastaviť ventil tak, aby zabezpečoval stabilnú a optimálnu teplotu v celom systéme.

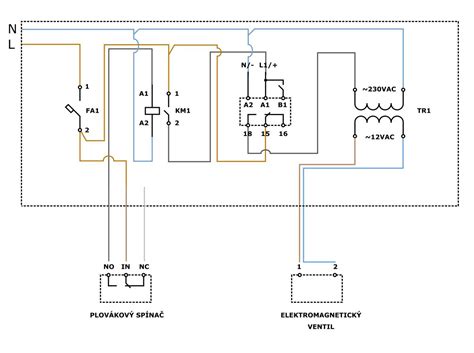

Odporúčame do systému pred ventil nainštalovať vhodný filter, aby sa predišlo znečisteniu a možným poruchám. Pripojenie trojcestného ventilu s pohonom vyžaduje presné vykonanie podľa hydraulickej schémy systému. Port A slúži na pripojenie prívodu média, ktoré sa má miešať alebo rozdeľovať. Pohon musí byť pripojený k systému automatizácie, ktorý riadi jeho činnosť. V prípade ventilov s elektrickým pohonom je potrebné správne pripojiť napájacie a signálové káble podľa dokumentácie výrobcu.

Cena Trojcestného Ventilu s Pohonom

Trojcestný ventil s pohonom je komponent, ktorého cena závisí od typu pohonu a veľkosti ventilu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa pohybujú v cenovom rozmedzí 90-150 €. Ceny môžu vzrásť v prípade ventilov so špeciálnymi požiadavkami, napríklad s pohonmi so zvýšeným výkonom alebo vyrobenými z odolnejších materiálov.
