Komplexný sprievodca stenovým debnením: Typy, materiály a inovácie

Stenové debnenie hrá kľúčovú úlohu v stavebníctve, slúži ako dočasná forma, do ktorej sa naleje betón na vytvorenie stien a iných konštrukčných prvkov. Pochopenie zložitosti stenového debnenia je nevyhnutné pre továrne, distribútorov kanálov a predajcov, ktorí sa podieľajú na poskytovaní stavebných materiálov a riešení. Účinnosť a kvalita stenového debnenia má priamy vplyv na konštrukčnú celistvosť a povrchovú úpravu betónových stien.

Čo je stenové debnenie?

Stenové debnenie je základnou súčasťou betónových konštrukcií, ktoré pôsobí ako forma na tvarovanie stien, kým betón nezíska dostatočnú pevnosť, aby sa sám podopieral. Zahŕňa montáž panelov, podpier a iného príslušenstva na vytvorenie konštrukcie, ktorá drží liaty betón na mieste. Po jeho odstránení vznikne monolitická konštrukcia.

Typy systémov stenového debnenia

V stavebníctve sa používajú rôzne typy systémov stenového debnenia, z ktorých každý je navrhnutý tak, aby spĺňal špecifické požiadavky projektu. Poznáme tri základné druhy debnenia, a to jednorazové, špeciálne a systémové stenové alebo stropné.

• Tradičné drevené debnenie: Vyrobené z dreva a preglejky, toto debnenie je nákladovo efektívne pre malé projekty, ale vyžaduje značné úsilie a čas na inštaláciu.
• Systémy inžinierskeho debnenia: Tieto systémy používajú prefabrikované moduly s kovovým rámom (zvyčajne oceľ alebo hliník) a povrchový materiál (oceľ, hliník alebo preglejka). Ponúkajú vysokú presnosť a rýchlu montáž, vďaka čomu sú vhodné pre rozsiahle projekty.
• Opätovne použiteľné plastové debnenie: Plastové debnenie je ľahké a ľahko sa čistí a ponúka vysokú mieru opätovného použitia, ideálne pre projekty hromadného bývania s opakujúcimi sa dizajnmi.
• Trvalé izolované debnenie: Kombinuje debnenie s izoláciou, kde debnenie zostáva na mieste aj po stuhnutí betónu a poskytuje konštrukcii tepelnú izoláciu.
• Stay-in-place štrukturálne debniace systémy: Tieto systémy sa bežne používajú pri stavbe mostov a pozostávajú z prefabrikovaných plastových debničiek vystužených vláknami, ktoré zostanú na mieste aj po vytvrdnutí betónu.
• Ručne manipulovateľné stenové debnenie: Vyrába sa z hliníka alebo zo špeciálneho plastu. Pokiaľ je vyrobené z ocele, považuje sa za ťažké.

Materiály pre stenové debnenie

Výber materiálu pre stenové debnenie výrazne ovplyvňuje jeho výkon, životnosť a cenu.

• Drevo: Ľahko sa s ním pracuje a je prispôsobivé, ale menej odolné a vyžaduje si dôkladnú údržbu.
• Oceľ: Vysoko odolná, poskytuje vynikajúcu kvalitu povrchovej úpravy a je vhodná pre veľké, opakujúce sa projekty. Oceľové debnenie, ako napr. Výrobky na stenové oceľové debnenie, ponúka vysokú pevnosť a viacnásobné použitie.
• Hliník: Ľahší ako oceľ, ľahko sa montuje a je vhodný pre projekty, kde je dôležitá hmotnosť.
• Plast: Ľahký, odolný voči korózii a ideálny pre konštrukcie s opakujúcimi sa vzormi.
• Technické polyméry: Napríklad, debnenie PERI DUO je zhotovené z technických polymérov s vystužovacími vláknami. Tento kompozitný materiál je aj napriek svojej nízkej hmotnosti veľmi robustný a odolný. Technické polyméry sa nezmršťujú, nebobtnajú a nehrdzavejú. Vďaka nesavému povrchu sú ľahko čistiteľné a dovoľujú jednoduchú opravu drobných poškodení.

Faktory ovplyvňujúce návrh a výber debnenia

Navrhovanie stenového debnenia vyžaduje starostlivé zváženie rôznych faktorov, aby sa zaistila bezpečnosť, funkčnosť a nákladová efektívnosť.

• Nosnosť: Debnenie musí odolať zaťaženiu od vlhkého betónu, pracovníkov, zariadení a faktorov prostredia.
• Tlak debnenia: Výpočty by mali brať do úvahy tlak vyvíjaný betónom, ktorý závisí od rýchlosti liatia, teploty betónu a prísad.
• Tuhosť a stabilita: Konštrukcia debnenia si musí zachovať svoj tvar bez nadmernej deformácie alebo pohybu počas procesu liatia.
• Jednoduchá montáž a demontáž: Efektívna inštalácia a demontáž šetrí čas a náklady na prácu.
• Kvalita povrchovej úpravy: Materiál a dizajn ovplyvňujú hladkosť betónového povrchu, čo môže znížiť potrebu dodatočných dokončovacích prác.
• Rozsah a zložitosť projektu: Veľké alebo zložité projekty ťažia z navrhnutých systémov debnenia.
• Úvahy o nákladoch: Počiatočná investícia verzus dlhodobé úspory z opätovného použitia a zníženej práce.
• Dostupnosť materiálov: Miestna dostupnosť debniacich materiálov môže ovplyvniť náklady a logistiku.
• Úroveň pracovných zručností: Pokročilé systémy debnenia môžu vyžadovať špecializované školenie pracovníkov.
• Environmentálne faktory: Poveternostné podmienky a environmentálne predpisy môžu ovplyvniť výber materiálu.

Aplikácie stenového debnenia

Systémové debnenie sa využíva pri výstavbe monolitických stien, stĺpov, základových pásov a oblúkových stien.

• Obytné budovy: Na stavbu nosných stien, strižných stien a oporných stien.
• Obchodné stavby: Výškové budovy vyžadujú efektívne systémy debnenia, aby sa dosiahli úspory z rozsahu.
• Projekty infraštruktúry: Mosty, tunely a priehrady využívajú špeciálne debnenie pre jedinečné konštrukčné požiadavky.
• Priemyselné zariadenia: Továrne a sklady ťažia z odolného debnenia, ktoré vydrží veľké zaťaženie a drsné prostredie.

Vo výškových konštrukciách sú systémy stenového debnenia ako napr. Oceľové debnenie stien nevyhnutné pre rýchlu a bezpečnú montáž betónových stien. Tieto systémy ponúkajú výhody, ako je znížená prácnosť, zvýšená bezpečnosť a vysokokvalitné povrchové úpravy, ktoré sú rozhodujúce pre splnenie prísnych požiadaviek moderných mrakodrapov.

Základné komponenty systémového stenového debnenia

Základnú zostavu stenového debnenia tvorí forma, oporný a podperný systém. Forma je časť debnenia, ktorá je v priamom styku s čerstvým betónom. Od jej povrchu závisí výsledný vzhľad a kvalita betónovej konštrukcie.

• Debniace panely: Tvoria hlavnú plochu formy.
• Spínacia/kotviaca tyč: Slúži na zopnutie dvoch oproti stojacich panelov. Používa sa v kombinácii s maticami a so spotrebným materiálom (dištančná rúrka a kónusy). Táto tyč sa používa aj pri jednostrannom debnení, a to dvomi spôsobmi. Jeden spôsob je pomocou horninovej kotvy spolu s maticou.
• Klinový zámok/rýchloupínač: Používa sa na zopnutie dvoch vedľa seba stojacich panelov k sebe.
• Nastaviteľný zámok/vyrovnávací upínač: Je to vyrovnávací prvok, ktorý zopne dva vedľa stojace panely spolu s výdrevou.
• Zrovnávacie/upínacie koľajnice: Používajú sa na spevnenie panelovej zostavy pri použití výdrevy, pri uskočení/zmene hrúbky steny, ukončení steny alebo v prípade, keď sa panely na seba nadstavujú. Existuje pritom viacero spôsobov upevňovania koľajníc k debneniu, napríklad pomocou napínacích zámkov alebo hákov.
• Šikmá vzpera/nastavovacia opora: Slúžia na podporu a stabilizáciu debnenia. Stenové debnenie musí byť vždy zabezpečené šikmými vzperami pri montáži aj demontáži za pomoci skrutky do betónu.
• Zámok uzáveru steny: Zabezpečuje jednoduché a rýchle zadebnenie čela (ukončenie) steny spolu s hranolmi a doskami.

Moderné pokroky a inovácie v stenovom debnení

Nedávny technologický pokrok viedol k vývoju efektívnejších a všestrannejších systémov stenového debnenia.

• Samošplhacie debnenie: Využíva hydraulické systémy na presun debnenia do vyšších úrovní bez potreby žeriavov, čím sa zvyšuje efektivita pri výškových konštrukciách.
• Modulárne debniace systémy: Prefabrikované moduly, ktoré možno ľahko zostaviť v rôznych konfiguráciách, čím sa zníži čas montáže a náklady na prácu.
• Inteligentné debnenie: Integrácia senzorov a technológie internetu vecí na monitorovanie vytvrdzovania betónu, tlaku debnenia a integrity konštrukcie v reálnom čase.
• Ľahké materiály: Použitie vysoko pevných materiálov s nízkou hmotnosťou, ako sú plasty vystužené sklenenými vláknami, na zníženie hmotnosti komponentov debnenia.

Príklad moderného debnenia: PERI DUO

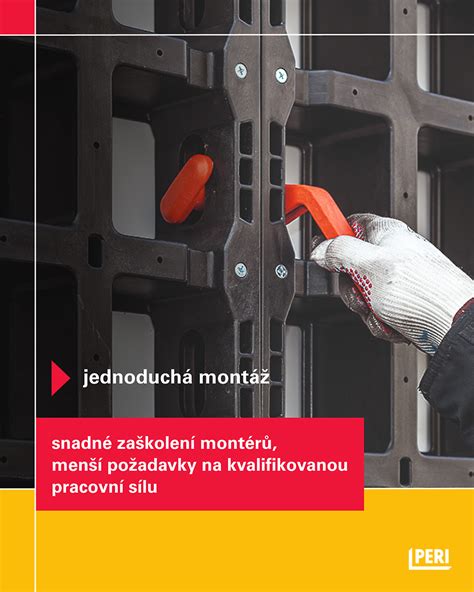

Panelové debnenie DUO je inovatívny systém, ktorý predstavuje významný posun v technológii debnenia. Základným materiálom pre PERI DUO nie je oceľ či drevo, ale tzv. technické polyméry s vystužovacími vláknami. Debnenie zhotovené z tohto kompozitného materiálu je aj napriek svojej nízkej hmotnosti veľmi robustné a odolné. Technické polyméry sa nezmršťujú, nebobtnajú a nehrdzavejú. Vďaka nesavému povrchu sú ľahko čistiteľné a dovoľujú jednoduchú opravu drobných poškodení. Stavebníkmi najviac oceňovanými vlastnosťami panelov DUO sú nízka hmotnosť a jednoduchosť montáže. Jednotlivé diely vážia menej ako 25 kg, čo umožňuje jednoduchú manipuláciu bez použitia žeriavov či inej mechanizácie.

Flexibilita a univerzálnosť PERI DUO

Koncepcia systému DUO je založená na maxime univerzálnych dielov, ktoré sa používajú pri debnení ako stien, tak aj stĺpov a stropov. Napríklad „zvislé“ debnenie pre 200 m² stien a štyri 2,7 m vysoké stĺpy môže byť rozšírené aj pre stropy (vrátane spínania, stabilizátorov, stropných stojok, konzol a ochrany proti pádu z výšky) pri navýšení investičných nákladov iba o 20 %.

Základný prvok systému DUO tvoria panely vyrábané vo výškach 135 cm a 60 cm. Vďaka šiestim rôznym šírkam od 15 cm do 90 cm umožňujú realizovať rozmery v násobkoch 10 cm, pričom na dorovnanie od 5 cm do 10 cm sa používajú vložky, ktoré sú k dispozícii v module po 1 cm. Na spojenie panelov sa používa najčastejšie flexibilný klip DUO. Pri použití ako stenové debnenie je DUO optimalizované pre steny hrubé od 15 cm do 40 cm, pričom hrúbku je možné prispôsobiť v krokoch po 1 cm.

Na nadviazanie (zalomenie) stien slúži tzv. roh DUO. Ten je, vzhľadom na svoje rozmery 10 cm × 10 cm, veľmi kompaktný a používa sa ako pre pravouhlé vonkajšie a vnútorné rohy, tak pre všetky potrebné odsadenia stien aj napríklad pri debnení stropov pre systémové zhotovenie prievlakov. S panelmi DUO môžu byť vytvárané obdĺžnikové a štvorcové stĺpy v module po 5 cm s pôdorysnými rozmermi od 15 cm × 15 cm do 55 cm × 55 cm. Na debnenie stĺpov sa montujú panely DMP s rohovými spojkami. Panelové debnenie DUO je vhodné tiež na realizáciu stropov do hrúbky dosky 30 cm.

V súvislosti s montážou je k dispozícii aj webová aplikácia DUO Planner (duoplanner.peri.app) umožňujúca navrhovanie jednoduchých pôdorysov, pre ktoré je „vypočítavaný“ kompletný súpis potrebných prvkov. Debnenie PERI DUO sa ľahko čistí, kedy po oddebnení stačí jednotlivé panely umyť vodou pomocou vysokotlakového čističa. Všetky konštrukčné diely je možné používať samozrejme opakovane.

Výhody oceľového stenového debnenia

Oceľové debnenie stien ponúka množstvo výhod oproti tradičným debniacim systémom.

• Trvanlivosť: Oceľové debnenie je robustné a môže vydržať viacnásobné použitie, vďaka čomu je časovo efektívne.
• Presnosť: Vyrobené na presné rozmery, zaisťujúce presnosť v procese výstavby.
• Povrchová úprava: Poskytuje hladký povrch betónového povrchu, čím sa znižuje potreba dodatočnej omietky.
• Jednoduchá montáž: Navrhnuté pre rýchlu inštaláciu a odstránenie, čím sa znižujú náklady na pracovnú silu a časový harmonogram projektu.
• Bezpečnosť: Systémy oceľového debnenia často obsahujú bezpečnostné prvky, ako sú zábradlia a plošiny, ktoré zvyšujú ochranu pracovníkov.

Pre dodávateľov a distribútorov, ktorí ponúkajú vysokokvalitné stenové oceľové debnenie, ako sú produkty, ktoré nájdete na Stenové oceľové debnenie, môžu spĺňať požiadavky moderných stavebných projektov.

Proces montáže a demontáže stenového debnenia

Montovať a manipulovať s debnením by mali iba osoby s odbornými znalosťami a so školením BOZP. Pred montážou je potrebné skontrolovať a vyskúšať jednotlivé komponenty systémového stenového debnenia. V prípade, že stenové dielce alebo iné prvky sú závažne poškodené, nesmú sa použiť. Opravu poškodených prvkov môžu vykonávať kompetentné osoby od výrobcu debnenia alebo prenajímateľa.

1. Príprava: Pred montážou debnenia sa ako prvé vytýčia jednotlivé body (rohy, uhly, línie) budúcej monolitickej konštrukcie. Pri zvislých konštrukciách sa začnú stenové panely montovať až po čiastočnej alebo úplnej príprave výstuže. Debniaca plocha panelov sa pred takzvaným šalovaním ošetrí odformovacím prípravkom, aby sa dielce dali po betonáži jednoducho a bez poškodenia odstrániť a očistiť.
2. Osadenie prvej strany: Osadí sa a zastabilizuje najprv jedna strana debnenia. Začínať by sa malo od najkomplikovanejších miest, čo sú napríklad rohy, a vnútorným debnením. Panely sa spoja príslušnými zámkami a do dier v paneloch sa povkladajú spínacie tyče, na ktorých je nasunutá dištančná rúrka s kónusmi. Do nevyužitých dier sa vložia plastové zátky do debnenia.
3. Osadenie druhej strany a zabezpečenie: Následne sa môže osádzať druhá strana debnenia. Vedľa seba stojace panely sa pospájajú k sebe klinovými alebo nastaviteľnými zámkami. Debnenie stojace oproti sebe sa zopne k sebe prostredníctvom spínacej tyče a matíc. Na jednu stranu debnenia sa osadí lávka na lepšiu manipuláciu pri betonáži. V prípade, že sa bude konštrukcia betónovať za pomoci betónovej pumpy alebo bádie, je potrebné debnenie zaistiť aj proti nadvihnutiu. Po celkovom uzatvorení debnenia a dotiahnutí matíc a zámkov je debnenie pripravené na betonáž.
4. Demontáž: Po zatvrdnutí a dosiahnutí dostatočnej pevnosti betónu sa debnenie môže demontovať, takzvane oddebňovať. Postup pri oddebňovaní je ten istý ako pri odebňovaní, len v opačnom poradí.

Dôležité príslušenstvo k stenovému debneniu

Pre správne a efektívne použitie stenového debnenia je nevyhnutné aj rôzne príslušenstvo, ktoré zabezpečuje kvalitu a funkčnosť.

• Odformovací olej: Aplikuje sa na debniacu plochu pred šalovaním. Uľahčuje odstránenie debnenia po betonáži, znižuje tvorbu pórov a dutín na povrchu betónu a uľahčuje čistenie debnenia.
• Dištančné krúžky: Používajú sa na zabezpečenie krycej vrstvy výstuže pri zvislých konštrukciách.
• Zátky do debnenia: Slúžia na uzatvorenie otvorov v stenovom debnení, ktoré nie sú počas betonáže využité a nie je v nich spínacia tyč.
• Tvarovacie lišty: Sú určené na vytvorenie skosených hrán alebo drážok na vedenie káblov na povrchu betónových konštrukcií.
• Dištančná rúrka plastová: Slúži na ochranu spínacej tyče spájajúcej panely stenového debnenia. Vymedzuje aj hrúbku železobetónovej steny pred betonážou.
• Kónusy plastové: Sú určené na zlepšenie príložnej plochy plastovej dištančnej rúrky. Nasadzujú sa pred betonážou na oba konce dištančnej rúrky. Po betonáži sa odstránia a môžu sa znova použiť.
• Betónová rúrka vláknocementová: Používa sa na vymedzenie hrúbky železobetónovej steny pri betonáži a na ochranu spínacej tyče.
• Betónové zátky, kónusy vláknocementové: Slúžia na uzatvorenie betónovej rúrky po oddebnení a odstránení kónusu.
• Betónová podložka s drôtom: Využíva sa na zabezpečenie krycej vrstvy výstuže pri zvislých vodonepriepustných konštrukciách, pri takzvaných bielych vaniach.
• Oktagon kónusy plastové: Špeciálne tvarované kónusy určené na uzavretie prestupov dištančnej rúrky pri betonáži. Po oddebnení sa stanú súčasťou železobetónovej konštrukcie.
• Zátky Oktagon: Používajú sa na uzatvorenie dištančnej rúrky s použitím kónusu Oktagon.

Udržateľnosť v debnení

Udržateľnosť je v stavebníctve čoraz väčším problémom. Systémy debnenia stien prispievajú k vplyvu na životné prostredie využívaním materiálov a tvorbou odpadu. Voľba opakovane použiteľných systémov debnenia, ako je oceľ a hliník, znižuje množstvo odpadu a podporuje trvalo udržateľné postupy. Cieľom inovácií v dizajne debnenia je navyše minimalizovať uhlíkovú stopu začlenením recyklovaných materiálov a zlepšením energetickej účinnosti počas výroby.

Budúcnosť stenového debnenia

Budúcnosť stenového debnenia je pripravená na významné pokroky poháňané technologickými inováciami a požiadavkami priemyslu.

• Automatizácia a robotika: Automatizované systémy na montáž debnenia a liatie betónu môžu zvýšiť efektivitu a bezpečnosť.
• 3D tlač: Potenciálne využitie technológie 3D tlače vo veľkom meradle na vytváranie dielov debnenia alebo dokonca priamu tlač betónových konštrukcií.
• Rozšírená realita (AR): Nástroje AR na vedenie inštalácie debnenia, zníženie chýb a času inštalácie.
• Pokročilé materiály: Vývoj nových materiálov so zlepšeným pomerom pevnosti k hmotnosti a profilmi udržateľnosti.
• Platformy vylepšenej spolupráce: Využitie informačného modelovania budov (BIM) na lepšie plánovanie a koordináciu medzi zainteresovanými stranami projektu.

Významný výrobca: Lianggong Formwork

Lianggong Formwork je popredný výrobca špecializujúci sa na výrobu a predaj debnenia a lešenia. Spoločnosť založená v roku 2010 má viac ako 13-ročné skúsenosti a ponúka produkty ako hydraulické samošplhacie debnenie, konzolové šplhacie debnenie, drevené nosníkové debniace systémy H20 a oceľové rámové debnenie. Ich Výrobky na stenové oceľové debnenie sú známe vysokou kvalitou a výnimočným popredajným servisom.

Lianggong má profesionálne technické oddelenie, ktoré úzko spolupracuje s obchodným tímom, aby plne vyhovovalo potrebám zákazníkov. Poskytujú komplexné služby, ponúkajú bežne dostupné produkty a prispôsobené riešenia. Súlad s medzinárodnými normami riadenia kvality zaisťuje spoľahlivosť produktov, čo z nich robí dôveryhodnú voľbu pre stavebných profesionálov.
