Opláštenie inštalačnej šachty Rigips: Podrobný návod

Inštalačné šachty sú kľúčovým prvkom moderných budov, zabezpečujúcim vedenie rôznych sietí a inštalácií. Ich opláštenie systémom Rigips ponúka spoľahlivé a certifikované riešenia, ktoré spĺňajú prísne požiadavky na požiarnu odolnosť a bezpečnosť. Tento návod vás prevedie krok za krokom inštaláciou šachtových stien Rigips, vrátane špecifických riešení pre rôzne prostredia a účely.

Charakteristika a kľúčové výhody šachtových stien Rigips

Šachtová stěna je svislá nenosná dělící konstrukce splňující oboustranně nároky na požární odolnost. To znamená, že poskytuje ochranu pred šírením ohňa z oboch strán konštrukcie, čo je kritické pre bezpečnosť budov.

Jednou z hlavných výhod tohto systému je flexibilita montáže. Montáž šachtové stěny lze provést přístupem pouze z jedné strany, čo výrazne zjednodušuje prácu v stiesnených alebo neprístupných priestoroch.

Dôležitou konštrukčnou vlastnosťou, ktorá prispieva k požiarnej odolnosti a štíhlej konštrukcii, je, že v konstrukci není použita minerální izolace.

Príprava a montáž podkonštrukcie

Kľúčom k úspešnej a stabilnej inštalácii je precízna príprava a správna montáž podkonštrukcie.

Najskôr je potrebné vykonať dôkladné vymeranie a kontrolu podkladu. Nejprve se provede vytyčení konstrukce šachtové stěny. Zároveň se provede vytyčení konstrukce a kontrola rovinnosti podkladní konstrukce.

Obvodové profily je nutné v tomto případě na rozdíl od ostatních svislých konstrukcí opatřit napojovacím těsněním z materiálu reakce na oheň A1 nebo A2.

Obvodové profily předstěny (profily R-UD na podlaze a svislých navazujících konstrukcích) se opatří před osazením samolepicím napojovacím těsněním a připevní plastovými natloukacími hmoždinkami, popř. Vzájemná rozteč připevnění je max. 800 mm.

Na zabezpečenie pevného uchytenia k okolitým konštrukciám sa používajú špecifické kotvy. K ostěním šachty, stejně jako k podlaze a stropu se obvodové profily ukotví pomocí ocelových hmoždinek Ø 6 mm.

Následne sa osadzujú zvislé stojiny, ktoré tvoria nosnú časť konštrukcie. Mezi vodorovné R-UW a svislé obvodové R-CW profily se osazují svislé stojiny tvořené buď jednotlivými, nebo zdvojenými profily R-CW.

V prípade zdvojených profilov je dôležité ich správne orientovať a spojiť. Zdvojené profily jsou orientovány stojinami (zády) k sobě a sešroubovány pomocí šroubů do plechu LB 3,5 x 9,5 ve vzájemné rozteči max.

Tieto zvislé profily sú voľne vložené do horizontálnych vodiacich profilov. Tyto R-CW profily jsou volně nasunuty do podlahového a stropního R-UW profilu.

Tip pre efektívnu montáž dlhých stien

Pre zvýšenie efektivity práce, najmä pri montáži dlhších šachtových stien, sa odporúča postupovať zónovo. TIP: Při montáži delších předstěn je výhodné montovat předstěnu „zónově“ po cca 5 sádrokartonových deskách - další zónu vyměřovat, stavět konstrukci i oplášťovat až po oplášťění předchozí zóny.

Opláštenie šachtových stien Glasroc F Ridurit pre požiarnu odolnosť

Pre dosiahnutie požadovanej požiarnej odolnosti sa používajú špeciálne dosky a presne definovaný postup opláštenia.

Opláštění je provedeno dvěma vrstvami desek Glasroc F Ridurit tloušťky 20 mm, desky jsou orientovány naležato.

Prvá vrstva sa pripevňuje k podkonštrukcii špecifickými skrutkami. První vrstva opláštění je našroubována šrouby TN 212 v rozteči 200 mm do podkonstrukce.

Druhá vrstva opláštenia sa pripevňuje k prvej vrstve alebo priamo k podkonštrukcii. Druhá vrstva opláštění je přišroubována k první vrstvě opláštění šrouby Ridurit ve čtvercové síti 250 mm, nebo do kovové podkonstrukce šrouby TN 212.

Pre stabilitu a pevnosť opláštenia je kľúčové správne preväzovanie škár medzi doskami. Pri opláštení zachovávame zásadu preväzovania škár aspoň o jednu vzdialenosť medzi profilmi (škáry nesmú tvoriť kríž).

Alternatívne konštrukčné riešenia šachtových stien

Systém Rigips umožňuje flexibilné prispôsobenie konštrukcie šachtových stien podľa konkrétnych požiadaviek projektu.

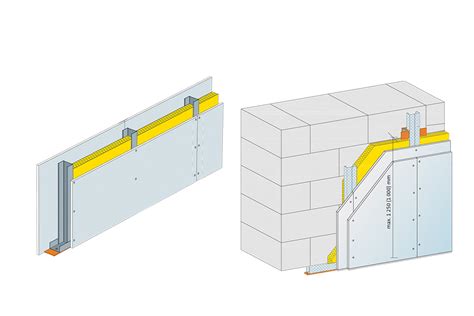

Alternativně lze tuto konstrukci aplikovat jako předsazenou stěnu na třmenech. V tomto prípade sú rozostupy profilov odlišné. Rozteč svislých R-CD profilů je pak 1 000 mm. Rozteč stavěcích třmenů je rovněž max.

Pre vyššie konštrukcie alebo tam, kde je to potrebné, je možné profily nadstavovať. CD profily nadstavujeme pomocou spojovacích kusov na CD profily. U předstěn vyšších, než je standardní délka profilů R-CD, je možno R-CD profily nastavovat vzájemně na délku. Napojení se provádí pomocí spojky R-CD profilu. Je dôležité dbať na správne usporiadanie spojov. Napojení sousedících stojin nesmí být ve stejné výši, je nutno je vzájemně výškově vystřídat minimálně o 1,25 m.

Dĺžka profilov R-CD by mala byť zvolená tak, aby bol zachovaný priestor na dilaláciu a montáž. Délka R-CD profilů se volí tak, aby při opření R-CD profilu o spodní R-UD profil byla mezi horním koncem R-CD profilu a přilehlým stropem mezera cca 50 mm.

Maximální šířka šachtové stěny je v tomto případě 2 metry (délka desky).

V určitých prípadoch je možné použiť aj iné typy obvodových profilov. Jako obvodové profily jsou užity úhelníky z ocelového pozinkovaného plechu 40/20/1 mm (není v sortimentu Rigips) kotvené ke svislým nosným stěnám ocelovými hmoždinkami po 500 mm.

Šachtové steny do vlhkých a mokrých priestorov (Glasroc H)

Pre špecifické prostredia s vysokou alebo dlhodobou vlhkosťou sú určené šachtové steny z materiálu Glasroc H.

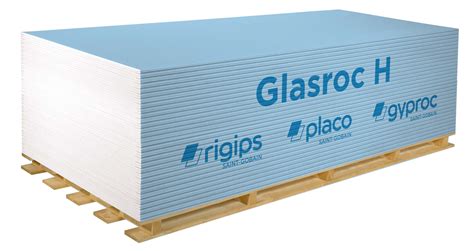

Stěny šachet Glasroc H jsou určeny do dlouhodobě vlhkých a mokrých prostor, jako jsou bazény, veřejné sprchy, provozy myté tlakovou vodou atd.

V takýchto podmienkach je nevyhnutná aj zvýšená ochrana kovových komponentov. Kovové konstrukční prvky mohou být opatřeny dodatečnou antikorozní ochranou odpovídající třídě C3 a C5 podle ČSN EN 12944, resp.

Bezpečnostné šachtové steny Rigips

Okrem požiarnej odolnosti poskytuje Rigips aj riešenia pre zvýšenú bezpečnosť proti narušeniu.

Bezpečnostní předstěny Rigips vychází konstrukčně i technologicky ze standardních konstrukcí suché vnitřní výstavby a jejich základem je konstrukční sádrokartonová deska RigiStabil (DFRIEH2), resp. Habito H(DFRIH1).

Tieto konštrukcie prešli prísnym testovaním a sú certifikované. Konstrukce jsou certifikovány na bezpečnost proti protlačení a násilnému vniknutí a jsou ve shodě s požadavky kladenými na bezpečnostní třídu RC2 a RC3 podle ČSN EN 1627.
