RHEINZINK Oplechovanie Rímsy: Kľúč k Dlhej Životnosti a Estetike Strechy

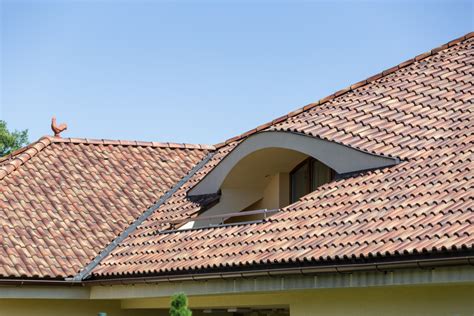

Strešná rímsa, často prehliadaný, no mimoriadne dôležitý stavebný prvok, zohráva kľúčovú úlohu v celkovej funkčnosti a životnosti strešnej konštrukcie. Jej správne oplechovanie nie je len estetickým detailom, ale predovšetkým nevyhnutnou ochranou pred vniknutím zrážkovej vody a topiaceho sa snehu do základnej konštrukcie strechy. V tomto článku sa ponoríme do špecifík oplechovania strešnej rímsy, preskúmame jeho technické aspekty, materiálové možnosti a dôležitosť správneho návrhu a realizácie.

Význam a funkcia oplechovania strešnej rímsy

Oplechovaním sa rozumie pokrývanie vodorovných či šikmých plôch plechom. Má mimoriadny význam z hľadiska spoľahlivosti a funkčnosti stavby celého objektu, keďže jeho primárna funkcia spočíva v ochrane objektu a predchádzaní prenikania vody zo zrážok alebo topiaceho sa snehu do podkladu strešnej konštrukcie. Strešná rímsa je pozdĺžna vodorovná vyčnievajúca časť fasády, zhotovuje sa v rôznych výškach a na rôznych miestach fasády. Najbežnejšie sú hlavné, pásové, podokenné a nadokenné rímsy. Bez adekvátneho oplechovania by sa táto časť strechy stala náchylnou na degradáciu, čo by mohlo viesť k vážnym problémom s tesnením a statikou celej stavby.

Materiály pre oplechovanie: Od pozinku po titánzinok RHEINZINK

Pri oplechovaní strešných konštrukcií sa kladie dôraz na výber vhodných materiálov a dodržiavanie presných technických postupov. Pre oplechovanie ríms, ako aj iných kritických miest strechy, ako sú úžľabia, hrebeň alebo nárožia, sa bežne používajú materiály ako pozinkovaný plech, zinkový plech, medený plech či titánzinkový plech.

Klasické a moderné klampiarske materiály

Základným materiálom pre majstra klampiara je obojstranne pozinkovaný plech. Jeho nevýhodou je však obmedzená životnosť. Tento materiál je možné zvoliť bez povrchovej úpravy alebo s farebným náterom. Najkvalitnejším klampiarskym materiálom je nepochybne meď. Na rad prichádzajú aj vysokoodolné a bezúdržbové materiály s povrchovou úpravou na báze plastov. Rýdzo moderným materiálom je žiarovo-pozinkovaný oceľový plech s plastovým poťahom. Predáva sa v množstve farebných odtieňov, výhodou je dokonalé spracovanie prvkov, dlhá životnosť, stálofarebnosť, bezúdržbovosť, odolnosť voči výkyvom teplôt aj poveternostným vplyvom. Do tejto kategórie patrí klampiarsky sortiment značky Lindab, a tiež fínskej firmy Ruukki. Prvky Ruukki sú vyrobené z kvalitnej fínskej žiarovo pozinkovanej ocele s povrchovou úpravou na báze polyuretánov. Dobre sa tvarujú, sú odolné voči korózii aj nepriaznivým prírodným podmienkam. V prípade moderných stavieb je dnes asi najrozšírenejším titanzinkový plech, ktorý je dobre tvarovateľný, je možné z neho vyrábať aj zložitejšie prvky. Ďalšími materiálmi, používanými pre klampiarske práce sú pásová, tyčová, plochá a drobná tvarová oceľ, skoby a spony, klince, skrutky, oceľový, pozinkovaný či medený drôt a farby alebo tmely.

Titánzinok RHEINZINK: Inovácie a dlhá životnosť

Najkvalitnejším zinkovým plechom je Rheinzink. RHEINZINK je obchodný názov pre titánzinok, vyrábaný v súlade s normou DIN EN 988. Zliatina je založená na elektrolyticky čistom zinku s čistotou 99,995 % v súlade s normou DIN EN 1179. K tomu sa pridávajú presne definované množstvá medi a titánu. Vyrába sa v troch vyhotoveniach: lesklo valcovaný, predzvetraný modrošedý a predzvetraný v bridlicovo-šedom odtieni. Lesklý typ získava zhruba po dvoch rokoch ochrannú patinovú vrstvu modrošedej farby. Vrstva uhličitanu zinočnatého v tomto prípade dostatočne chráni plech z vonkajšej strany proti korózii bez potreby ďalších náterov.

Pojem "predzvetraný" používa viac výrobcov. Jedine RHEINZINK ale využíva špeciálne znalosti, vďaka ktorým disponuje napríklad povrch materiálu "prePATINA blaugrau" vzhľadom i vlastnosťami skutočnou prírodnou patinou už z výroby. Inovácia a vysoká kvalita - to je GRANUM EXTRA basalte a GRANUM EXTRA granite. Nový high-tech povrch má elegantný matný vzhľad. Inovatívna povrchová úprava zabezpečuje výnimočnú farebnú stálosť a mimoriadnu odolnosť voči poveternostným vplyvom. EXTRA chráni pred poveternostnými vplyvmi, rastom machu a lišajníkov a zabezpečuje trvalý estetický vzhľad. Vyrába sa pomocou najmodernejších ekologických postupov. Sivé tóny granite a tmavé čiernosivé tóny basalte zvýrazňujú nezameniteľnú identitu materiálu a spoluvytvárajú modernú, ekologickú architektúru. Kombinácie s materiálmi ako drevo, kameň, omietka, sklenené povrchy a keramika vytvárajú výrazné kontrasty a evokujú vízie originálneho mestského dizajnu.

Bitumenová korózia a jej prevencia

V tejto súvislosti je uvádzaný pojem bitumenová alebo čierna korózia. Môžeme sa s ňou stretnúť predovšetkým u titán-zinku, zinku, ale aj iných kovov napr. medi. Bitumenová korózia je častá u ukončujúcich plechových prvkov na streche s živičnou izoláciou. Spôsobujú ju hlavne zoxidované asfaltové pásy, ktoré sú vyrobené z ropy s veľkým obsahom síry. Bitumen je napr. pri mrholení a daždi vylúhovaný z asfaltového pásu na titán-zinkové oplechovanie, čo spôsobuje jeho koróziu. Túto koróziu nespôsobuje každý asfaltový pás. Napr. u modifikovaných živičných materiálov s posypom vyrobených z ropy s minimálnym obsahom síry, je možnosť jej vzniku obmedzená na minimum. Pri slabých zrážkach alebo hmlách a ich nasledujúcom odparení dosahuje kyslosť až pH = 1,6! Vysoká kyslosť môže v krátkom čase kovové prvky poškodiť. Proti bitumenovej korózii je možnosť ochrany kovu ochranným náterom, ktorý je treba pravidelne a kvalitne obnovovať (napr. farba S2810 Formex extra). Bitumenová korózia napáda všetky nechránené kovy s výnimkou nehrdzavejúcej ocele.

Odvodňovací systém strechy: Návrh a komponenty

Strešná krytina by mala odolávať vodným zrážkam, ktoré sa majú bezpečne odviesť napríklad do ležatej kanalizácie. Samotnej realizácii strešného odvodňovacieho systému by mal predchádzať dôkladný odborný návrh zohľadňujúci konkrétne danosti lokality, sklon strechy, jej tvarovú, povrchovú a rozmerovú náročnosť a možnosti odvedenia vodných zrážok. Systém zahŕňa spravidla dažďové odpadové rúry, polkruhové aj štvorhranné strešné žľaby a príslušné doplnky v bežných rozmeroch. Presnému stanoveniu parametrov jednotlivých prvkov odvodňovacieho systému by malo predchádzať optimálne návrh tvaru a umiestnenia strešných žľabov a dažďových zvodov. V mnohých prípadoch sa na úkor funkčnosti uprednostní architektonické hľadisko, a potom možno vidieť napríklad nástrešné žľaby použité aj pri sklonoch menších ako 15°.

Spád a odvetranie

Pre oplechovanie ríms je nevyhnutný sklon na zabezpečenie účinného odvodu zrážkovej vody a zabránenie jej hromadeniu na povrchu oplechovania. Nesprávne vytvorený spád, alebo jeho úplná absencia, môže viesť k zatekaniu a poškodeniu konštrukcie. Pri tvrdých skladaných krytinách je nevyhnutné doriešiť prívod vzduchu do odvetranej vzduchovej vrstvy pod krytinou. Toto opatrenie zamedzuje kondenzácii vlhkosti a predlžuje životnosť strešného plášťa.

Dilatačné spoje

Dilatačné spoje žľabov, ktoré sú neoddeliteľnou súčasťou odvodňovacieho systému, závisia od materiálu, z ktorého je žľab vyrobený, a od jeho umiestnenia. Tieto spoje umožňujú materiálu prirodzene sa roztiahnuť a zmršťovať vplyvom zmien teploty, čím sa predchádza pnutiam a deformáciám. Príklad usporiadania dilatačných prvkov z titánzinku pre polkruhové alebo hranaté žľaby, v súlade s STN EN 612, je dôležitý pre správnu funkčnosť systému. Tieto spoje by mali byť umiestnené v najväčších osových vzdialenostiach, ktoré sú špecifikované v príslušných normách a tabuľkách.

Typy strešných žľabov

Žľaby sa rozdeľujú podľa tvaru a umiestnenia:

Dimenzovanie zvodov a odpadové rúry

Stanovenie rozmerov dažďových zvodov, a tým aj priradenie veľkosti strešných žľabov, závisí od množstva dažďových zrážok, veľkosti základnej plochy strechy (pôdorys) a odtokovej hodnoty (sklon, stav povrchu). Z dôvodu zvýšeného nebezpečenstva zanesenia žľabov a zamedzenia vnikaniu dažďovej vody zo žľabu do budovy sa zvodové rúry dimenzujú na množstvo dažďových zrážok najmenej 300 l/s. Odpadové rúry odvádzajú zrážkovú vodu zo strešných žľabov a strešných úžľabí do kanalizačného potrubia. Môžu mať kruhový alebo štvorhranný (štvorcový) prierez. Zvod s pravouhlým prierezom musí mať užšiu stranu najmenej takú širokú, ako je priemer zodpovedajúcej rúry s kruhovým prierezom. Ak sa na priechod do odpadovej rúry použije žľabové hrdlo, treba voliť lievikovitý tvar. Následkom zúženia sa totiž pri použití valcového žľabového hrdla znižuje využiteľný prierez rúry asi na 64 %. Jednotlivé kusy odpadových rúr sa spájajú zasunutím užšieho konca rúry do širšieho konca ďalšej rúry alebo sa použijú rúry s hrdlami. Norma STN EN 12 056-3: 2002, ktorá sa zaoberá gravitačnými kanalizačnými systémami vnútri budov, špecifikuje požiadavky na odvodnenie striech. V kontexte dimenzovania zvodových rúr je dôležitý výpočet miestneho stanovenia dažďových zrážok (Q = rT/Tn), kde rT/Tn predstavuje maximálne hodnoty zrážok, ktoré by nemali presiahnuť 300 l/s.

Klampiarske techniky a RHEINZINK systémy

Jednotlivé klampiarske prvky aj systémy sa vyrábajú spravidla priemyselne, na stavbe sa potom len skladajú, pripevňujú a zhotovujú sa spoje. Drážkové spoje sú používané pre všetky druhy materiálov, nevýhodou je ich netesnosť proti tlakovej vode. Nitovaním bývajú obvykle spojované plechy pozinkované a medené, nitujú sa v jednom alebo v dvoch radoch, rozstup nitov a vzdialenosti od okrajov plechov sú, tak ako u iných spojovacích prostriedkov v stavebníctve, predpísané. Zvarovaním sa spájajú oceľové prvky, všetky spoje musia byť vodotesné. Tých dosiahneme tiež spájkovaním, spájky volíme podľa druhu plechu, vždy s nižším bodom tavenia, ako majú spojované časti. Pri sklonoch väčších ako 30° možno prvky spojovať preložením alebo zasunutím.

Rozmanitosť RHEINZINK systémov

Drážkové systémy RHEINZINK spájajú jednotlivé pásy v pozdĺžnom smere. Použitie uhlovej stojatej drážky sa stalo pri opláštení fasád pravidlom. Vyznačuje sa výraznou optickou šírkou drážky (šírka cca 12 mm). Bežne dostupné nástroje na ohýbanie profilov a uzatváranie drážok prispievajú k ľahkej montáži. Lištový systém sa uplatňuje ako najstaršia, v súčasnosti používaná klampiarska technika. Medzi krytinové pásy sa umiestni drevená lišta, ktorá slúži pre úchytky, alebo inovovaný lištový upínací pás RHEINZINK-Klick. Tieto alternatívne možnosti upevnenia sa nakoniec zakryjú pomocou krycej lišty. Vzhľadná plocha veľkých šablón RHEINZINK a pôsobivá štruktúra ich predurčuje predovšetkým na opláštenie veľkoplošných fasád. Štvorcové a kosoštvorcové strešné šablóny tvoria skupinu tzv. malých šablón RHEINZINK. Dajú sa vyrábať priemyselne i v klampiarskych dielňach a svojím malým formátom umožňujú funkčne i vzhľadovo dokonalé zastrešenie tiež pri komplikovaných tvaroch. Zvláštna výhoda systému Steckfalzpaneel spočíva v možnosti ľubovoľného výberu osovej vzdialenosti od 200 do 333 mm a variabilnej šírky špár od 0 do 30 mm. Drážkové panely ponúkajú okrem ľubovoľnej voľby, v akom smere ich budete klásť (horizontálne, vertikálne, alebo diagonálne), aj mimoriadne tvorivé možnosti. Rôzne tvarované, existujúce fasády sa dajú ľahko prispôsobiť vašim novým predstavám. Horizontálne panely sú podobné ako Steckfalzpaneel a svojím vzhľadom pripomínajú konštrukciu drevených obkladov. Prvky, ktoré majú pevne definovanú drážku o šírke 20 mm a sú vybavené okrajovým profilovaním, sa montujú nepriamo pomocou špeciálneho upevňovacieho profilu RHEINZINK. Manžetové panely pomocou svojej šupinatej štruktúry bez špár predstavujú veľmi zvláštny typ opláštenia fasád. Pôsobením svetla a tieňov vzniká na základe geometrie profilov pôsobivé tieňovanie so silnými kontúrami. Fasádne kazety vznikli počas vývoja veľkoformátových stavebných dielov pre mimoriadne rýchlu a zároveň finančne nenáročnú montáž. Ide o veľkoformátové, vypuklé obkladové profily vybavené na štyroch stranách záhybmi. RHEINZINK ponúka možnosť individuálneho zhotovenia v súlade s obkladaným objektom. Plynulý tvar klasickej sínusovej krivky dodáva vlnitým profilom zvlášť pôsobivý vzhľad. Rôzne spôsoby ich kladenia - horizontálny, vertikálny, alebo diagonálny umožňujú jemné štruktúrovanie fasády a zreteľné členenie na oddelené výrazné časti. Ako v horizontálnom, vertikálnom, tak i v diagonálnom usporiadaní pôsobí rebrovitý lichobežníkový profil vďaka svojim hranatým tvarom chladnejšie. Efekt plný kontrastov, ktorý vzniká pri dopade svetla, je ostrejší, než pri vlnitom profile, ktorý pôsobí jemnejšie.

Plech ako fasádny materiál

Plech ako fasádny materiál je elegantný a neotrepaný tiež na rodinných domoch. Plech sa významne uplatňuje v architektúre fasád veľkých administratívnych a priemyslových budov. Vďaka vyššie uvedeným vlastnostiam slúži plech stále častejšie aj ako fasádny materiál, a to už na všetky typy verejných aj priemyselných budov. Používa sa rovný, vlnitý, trapézový alebo inak profilovaný plech, plasticita umožňuje architektom využívať v konštrukciách oblé alebo zložitejšie tvary. Základom sú hladké diely, kde hlavným estetickým prvkom sú prirodzené spoje. Tieto na ploche vytvárajú linky, ryhy alebo iné pravidelné geometrické prvky. Štruktúru povrchu fasády ovplyvňuje zvolený materiál, povrchová úprava, farba alebo odraz svetla, ovplyvniť ju možno aj inými spôsobmi položenia jednotlivých prvkov aj ich striedaním.

Architektonický farebný dizajn

Elegantný postup, ako nájsť vhodné farebné riešenie budovy, ktoré je exaktne odvodené z miestnych pomerov, rozpracoval do exaktnej techniky švajčiarsky dizajnér farieb Friedrich Ernst von Garnier. Princíp je obdivuhodne jednoduchý. V lokalite, kde má budova stáť, vyhotovíme digitálny panoramatický krajinný snímok. Na počítači zhoršujeme rozlíšenie fotografie tak, až sa fotografia rozpadne na niekoľko jednotiek až desiatok monochromatických pixelov. Prvé pokusy takto extrahovať charakteristickú farebnú paletu pre farebný návrh fasády sú už niekoľko rokov staré. V poslednej dobe bola táto technika aplikačne prepracovaná a vznikli stavby, ktoré presvedčivo preukazujú jej estetické a krajinotvorné účinky.

Dôležité aspekty pri návrhu a realizácii oplechovania

Minimálny sklon strechy s plechovou krytinou

Plechová strecha je pri kvalitnom návrhu a vyhotovení plne funkčným a elegantným prvkom v akomkoľvek krajinnom prostredí. Minimálny sklon strechy s plechovou krytinou je 7°, konkrétna hodnota prirodzene závisí od použitého materiálu. U niektorých výrobcov je možno pokládku realizovať už od sklonu 3° za predpokladu použitia dodatočných opatrení vo forme tesnenia drážok a použitia poistnej hydroizolačnej vrstvy. Plechová strešná krytina sa pokladá obvykle na odvetranú strešnú skladbu s vrstvou poistnej hydroizolácie. Jednotlivým vrstvám je potrebné venovať veľkú pozornosť pri ich návrhu tak, aby spĺňali požiadavky daného objektu. Plechové strechy môžu svojim vzhľadom vzbudzovať dojem klasickej strešnej krytiny. Napríklad oceľové dielce mávajú vzhľad betónovej šablóny alebo klasickej pálenej strešnej tašky.

Bežné chyby a ich dôsledky

Nesprávna funkčnosť, respektíve úplná nefunkčnosť odvodňovacieho systému je často následkom nesprávneho návrhu alebo samotnej realizácie. Medzi najčastejšie chyby patria:

• Nedostatočný spád žľabov: Spád žľabov musí byť najmenej 5 mm/m, pričom pri nástrešných žľaboch sa odporúča sklon asi 20 mm na meter žľabu. Nedostatočný spád vedie k zadržiavaniu vody, čo môže spôsobiť jej pretekanie cez okraj žľabu alebo zamŕzanie v zimnom období.
• Nesprávne dimenzovanie žľabov a zvodov: Žľaby a zvody musia byť dimenzované s ohľadom na veľkosť strešnej plochy, množstvo zrážok a intenzitu dažďa. Poddimenzované prvky nedokážu odviesť všetku vodu, čo vedie k pretekaniu.
• Nesprávne umiestnenie žľabových hákov: Veľké osové vzdialenosti žľabových hákov od rohov (1 až 1,5 m) môžu spôsobiť deformáciu žľabu a jeho nedostatočné odvodnenie.
• Použitie nevhodných spojovacích prvkov: Napríklad použitie valcového žľabového hrdla namiesto lievikovitého znižuje využiteľný prierez rúry a tým aj jej odtokovú kapacitu.
• Zanedbanie dilatačných spojov: Pri dlhších úsekoch žľabov je nevyhnutné použiť dilatačné spoje, ktoré umožnia prirodzenú rozťažnosť materiálu. Ich absencia môže viesť k poškodeniu žľabu.
• Nesprávne oplechovanie kritických miest: Úžľabia, hrebeň, nárožia a rímsy sú miesta, kde je nevyhnutné klásť zvýšený dôraz na precízne oplechovanie. Nesprávne prevedenie môže viesť k zatekaniu aj pri inak funkčnom odvodňovacom systéme.

Profesionálny prístup

Kvalitné oplechovanie strešnej rímsy a precízne prevedený systém odvodu zrážkovej vody sú investíciou, ktorá sa dlhodobo oplatí. Zabezpečujú ochranu stavby pred škodlivými účinkami vlhkosti, predlžujú jej životnosť a prispievajú k celkovej estetickej hodnote domu. Pri realizácii je vždy odporúčané obrátiť sa na odborníkov, ktorí disponujú potrebnými znalosťami a skúsenosťami.

RHEINZINK: Lídrova pozícia v titánzinkových riešeniach

RHEINZINK je popredný svetový výrobca titánzinku "Made in Germany". Tabule, zvitky a odvodnenie z titánzinku Made in Germany, dlhoročné know-how, inovácie a nadčasový dizajn Vám umožnia dosiahnuť maximum. Vďaka svojim vlastnostiam je ideálny ako pre avantgardnú modernú architektúru, tak aj pre citlivé rekonštrukcie pamiatkových objektov. RHEINZINK je nielen výrobca, ale navyše aj kompetentný servisný partner a technický poradca pre architekta, remeselníka a investora. Z každého projektu vytvoríte unikát! Spoločnosť KJG® je hrdým partnerom a distribútorom značky RHEINZINK na Slovensku. Naším cieľom je prinášať zákazníkom prémiové riešenia pre strechy a fasády, ktoré spájajú estetiku, funkčnosť a udržateľnosť. RHEINZINK ponúka aj praktické školenia pre klampiarov a remeselníkov prostredníctvom Klubu kvalitného klampiarstva RHEINZINK. Inšpirujte sa unikátnymi projektmi z celého sveta v ich referenciách!
