Komplexný sprievodca diamantovými reznými a brúsnymi kotúčmi, špeciálne 110 mm

Posuňte hranice svojej tvorby s našou špecializovanou ponukou diamantových rezných a brúsnych kotúčov. V našom portfóliu nájdete široký výber kotúčov na priamy rez, ale aj unikátne riešenia pre tvarové opracovanie. Správny výber kotúča je kľúčový pre kvalitu výsledného povrchu a bezpečnosť pri práci. Ponúkame kotúče s bočným nánosom diamantov pre čistý rez a následné zabrusovanie, ako aj obľúbené brúsno-rezné kotúče, ktoré spájajú dve funkcie do jedného nástroja.

Naše diamantové nástroje sú testované v náročných podmienkach a sú vhodné pre prácu so žulou, mramorom, pieskovcom či betónom. Rezné kotúče s bočnými zubami sú ideálnou voľbou pre sochárov a kamenárov. Kombinované brúsno-rezné kotúče sú vďaka širokej brúsno-reznej ploche mimoriadne univerzálne. Pre maximálnu stabilitu a možnosť rezu „tesne pri stene“ ponúkame aj kotúče s integrovanou upínacou prírubou (M14).

Základy diamantových rezných kotúčov

Na začiatok si povedzme niekoľko základných informácií o diamantových kotúčoch. Diamantové rezné kotúče pozostávajú z kruhového tela (jadra), väčšinou vyrobeného z ocele. Diamanty sú s jadrom spojené vo forme súvislého okraja alebo v segmentoch. Tento rezný materiál, nazývaný aj diamantový pás alebo čepeľ, môže byť spojený s jadrom čepele rôznymi spôsobmi, ale najpoužívanejší spôsob je laserové zváranie. Čepeľ má veľmi vysokú abrazivitu (schopnosť obrúsenia), ktorá sa využíva pri samotnom rezaní.

Typy spojenia diamantových zŕn

Typ spojenia diamantových zŕn sa môže uskutočniť tromi rôznymi spôsobmi: spekaním, galvanickým pokovovaním alebo vákuovým spájkovaním. V prípade špecifických kotúčov na rezanie keramiky budeme väčšinou hovoriť o spekaní. V procese spekania sa diamantové častice (zrná) zmiešajú s kovovým spojivom a zlúčia sa pomocou vysokého tlaku a teploty. To vytvára štruktúru s rôznymi vrstvami diamantov, ktoré sa odkrývajú pri postupnom opotrebovávaní (obrusovaní) čepele. Toto spojenie kovu a diamantu sa niekedy nazýva aj väzba.

Vzťah medzi veľkosťou diamantového zrna, koncentráciou týchto zŕn a tvrdosťou väzby (spojiva) sa mení podľa požiadaviek každého kotúča:

• Ak režeme tvrdé materiály, používame typ s malým zrnom, s vysokou koncentráciou diamantov a mäkkým spojivom.
• Ak režeme abrazívne materiály, používame veľkú zrnitosť, s nízkou koncentráciou diamantov a tvrdým spojivom.
• Ak režeme viaceré druhy materiálov, zväčša používame veľkú zrnitosť, nízku koncentráciu diamantov a mäkké spojivo.

V ideálnom prípade sa spojivo aj diamanty obrusujú súčasne. Ak máme mäkké spojivo, kov sa opotrebuje rýchlejšie a diamanty sa budú vždy nachádzať na povrchu a budú pripravené pre efektívne rezanie. V tomto prípade bude negatívne ovplyvnená životnosť čepele najmä pri rezaní abrazívnych materiálov. Naopak, ak máme príliš tvrdé spojivo, diamanty sa opotrebujú bez toho, aby sa postupne dopĺňali. To je spôsobené tým, že spojivo sa neobrusuje súčasne s diamantmi a nástroj stratí svoju reznú účinnosť. Vtedy hovoríme, že čepeľ je „tupá“. Na vyriešenie tohto problému je možné použiť čistiace/brúsne bloky, ktorý sú superabrazívne. Čistiaci blok opotrebuje spojivo čepele a na povrchu sa objavia častice diamantov zo spodných vrstiev. Tieto bloky po niekoľkých rezoch odstránia aj všetky nečistoty, ktoré zostali na čepeli.

Špecifiká segmentového diamantového kotúča 110 mm

Pre kvalitné a efektívne rezanie obkladových materiálov, resp. dlaždíc, je potrebné dodržať 3 základné podmienky: vhodný rezný nástroj (napr. ručná rezačka RUBI, Kaufmann alebo Battipav, prípadne elektrická rezačka), správne rezné koliesko pre ručné rezačky alebo diamantový kotúč pre elektrické rezačky, a nakoniec šikovnosť a skúsenosti obkladača.

Segmentový kotúč s priemerom 110 mm je vhodný na rýchle rezanie s výsledným hrubým rezom. Oproti celoobvodovým kotúčom lepšie vynáša obrúsený materiál von a menej sa zahrieva. Kotúč je vhodný na rezanie na sucho bez nutnosti chladenia vodou. Počas rezania však viac práši a rýchlejšie sa opotrebováva. Je určený predovšetkým na rezačku dlaždíc a obkladov 110 mm.

Technické parametre diamantového rezného kotúča 110 mm

Nasledujúca tabuľka sumarizuje kľúčové technické údaje pre typický segmentový diamantový kotúč s priemerom 110 mm:

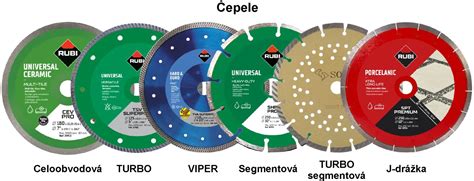

Rozličné typy diamantových čepelí

V našom obchode máme široký sortiment spekaných (inak povedané sintrovaných) diamantových kotúčov dostupných nielen od spoločnosti RUBI, ale aj SOLGA, SIMA, DISTAR, CARAT alebo BATTIPAV. Na príklade zoznamu diamantových kotúčov RUBI si uvedieme rozdiely medzi jednotlivými typmi kotúčov a ich čepelí.

• Celoobvodová čepeľ: Poskytuje najlepšiu povrchovú úpravu. Používa sa na rezanie dlaždíc s hrúbkou menšou ako 25 mm.
  • Suché rezanie: CSV, CPR
  • Mokré rezanie: CEV, CPA, CPC
• TURBO čepeľ: Skvelá kombinácia rezných vlastností. Vysoký výkon a rýchlosť rezania s vysoko kvalitnými povrchovými úpravami.
  • Suché rezanie: TCR, TSV, TLG
  • Mokré rezanie: TPI, TON
• VIPER čepeľ: Evolúcia noža TURBO s ešte vyššou kvalitou rezu a tiež rýchlosťou. Je to ideálna čepeľ pre materiály s vysokou tvrdosťou.
  • Suché rezanie: TVA, TVR, TGS
  • Mokré rezanie: TVH
• Segmentová čepeľ: Sú to najrýchlejšie kotúče. Poskytujú maximálnu rýchlosť rezania a lepšie chladenie čepele. Sú vhodné na rezanie materiálov s hrúbkou nad 25 mm.
  • Suché rezanie: STT
  • Mokré rezanie: SHR
• TURBO segmentová čepeľ: Sú vhodné na rezanie všetkých druhov materiálov vysokou rýchlosťou.
• Čepeľ s J-drážkou: Špičková technológia čepele poskytuje vysokú rýchlosť rezania v najtvrdších materiáloch. Tieto kotúče sú špeciálne navrhnuté na priame rezanie porcelánových dlaždíc. Eliminuje napätie vznikajúce pri rezaní.
  • Suché rezanie: CPJ
  • Mokré rezanie: CPX, SPT

Pri posudzovaní čepelí je potrebné vždy si pamätať, čím vyššia je rýchlosť rezania, tým nižšia je jeho kvalita a naopak. Čepele s najvyváženejším pomerom rýchlosti a kvality sú typy TURBO a VIPER.

Ako si vybrať ten správny diamantový kotúč?

Keď sme si už popísali, ako diamantové kotúče fungujú, ako sa vyrábajú a popísali sme si aj ich typy a základné vlastnosti, pri výbere správneho kotúča musíme zvážiť tri nasledujúce aspekty:

1. Aký typ rezu urobíte a aký spôsob chladenia použijete?

Podľa typu rezu, ktorý ideme urobiť, by sme si mali premyslieť, aký typ stroja použijeme - elektrickú rezačku alebo uhlovú brúsku? A následne, aký typ chladenia použijeme? Podľa Vášho nástroja na rezanie, či už je to elektrická rezačka alebo uhlová brúska, vždy je potrebné zvoliť vhodný priemer kotúča, jeho stredový otvor a tiež maximálne otáčky, pre ktoré bol navrhnutý.

Určite každý z Vás vie, že diamantové kotúče režú materiál na princípe trenia. Keďže sú superabrazívne, toto trenie vytvára počas rezania vysoké teploty, ktoré je potrebné znižovať (chladiť). To vedie k dvom typom rezania: suchému a mokrému rezaniu.

• Pri suchom rezaní je chladenie počas rezania vykonávané iba pohybom vzduchu, ktorý vytvára samotný kotúč pri svojom otáčaní. „Suché“ rezné kotúče môžu byť chladené vodou pre dosiahnutie väčšej odolnosti a lepšej povrchovej úpravy.
• „Mokré“ rezné kotúče musia byť vždy chladené vodou.

V našej ponuke nájdete mnoho rozličných diamantových kotúčov na rezanie dlaždíc za sucha alebo za mokra. Pred rozhodnutím preto musíte vedieť, aký stroj budete používať a aj typ chladenia počas rezania.

2. Typy materiálov, ktoré potrebujete rezať

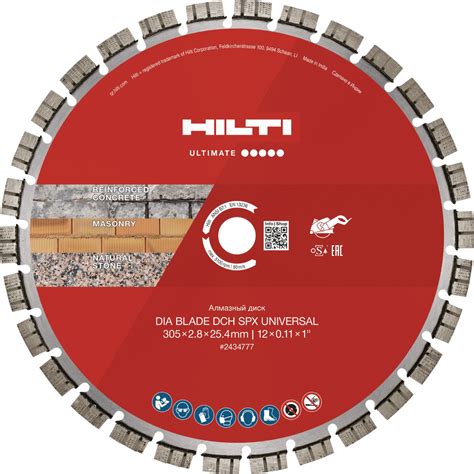

Druhá vec, ktorú je potrebné zvážiť, je druh materiálov, ktoré budete rezať. Keď chcete rezať keramiku alebo keramické materiály, obe spadajú do skupiny kremičitých materiálov. Tieto materiály, zložené hlavne z oxidu kremičitého, majú stredne vysokú tvrdosť, aj keď niektoré môžu obsahovať aj častice s veľmi vysokou abrazivitou.

Medzi najbežnejšie kremičité materiály patria tie, ktoré nás najviac zaujímajú: keramika alebo keramické materiály, ako sú keramické dlaždice, glazovaná kamenina či porcelánová kamenina. Do tejto skupiny patrí aj sklo a žula. Kvôli tvrdosti týchto materiálov budeme potrebovať kombináciu malých zŕn s vysokou koncentráciou diamantov a mäkkého spojiva, ktorý sa opotrebováva súčasne s diamantmi, aby sa predišlo zatupeniu čepele a kotúč poskytoval nepretržite požadovaný rezný výkon.

3. Rýchlosť rezania verzus kvalita prevedenia

Za tretie, treba zvážiť, v akom pomere uprednostňujeme rýchlosť rezania a kvalitu povrchovej úpravy rezu. Toto bude závisieť od typov vykonávaných rezov, pretože nie je to to isté urobiť rovný alebo diagonálny rez, pri ktorom môžeme uprednostniť rýchlosť rezania, ako urobiť pokosový rez (rez pod uhlom), kde potrebujeme vysokú presnosť a výslednú kvalitu rezu.

Nie všetky kotúče sú vhodné pre všetky typy rezov. Na pokos alebo pokosové rezy potrebujeme kotúče s dostatočnou výstužou a hrúbkou jadra, aby vydržali rez pod uhlom 45° bez vibrácií alebo lámania. Minimálna hrúbka jadra na pokosové rezy môže byť rôzna v závislosti od priemeru kotúča. Za zmienku určite stoja kotúče určené na rezanie pod uhlom od spoločnosti DISTAR radu EDGE.

Zhrňme si to, keď sme zvážili, či budeme rezať za mokra alebo za sucha v závislosti od použitého stroja, tvrdosti rezaného materiálu, ako je napr. keramika a či potrebujeme uprednostniť rýchlosť rezania alebo kvalitu povrchovej úpravy, sme pripravení vybrať si ten najvhodnejší diamantový kotúč.

Klasifikácia diamantových kotúčov podľa farieb

Aby Vám výrobcovia uľahčili výber správneho kotúča, viacerí z nich používajú klasifikáciu kotúčov podľa farieb. Každá farba nám hovorí, na aké použitie alebo aplikáciu je kotúč pôvodne navrhnutý. Takto to robia napr. spoločnosti RUBI a SOLGA.

Klasifikácia farieb kotúčov RUBI

• Červená: určené hlavne na porcelán
• Fialová: určené pre bežné stavebné materiály
• Svetlozelená: pre bežný keramický materiál
• Tmavozelená: univerzálne kotúče pre rôzne stavebné materiály
• Modrá: pre tvrdé materiály
• Oranžová: pre abrazívne materiály
• Sivá: na mramor
• Žltá: pre iné materiály

Klasifikácia farieb kotúčov SOLGA

Mokré rezanie:

• Zelená: pre keramické materiály
• Červená: pre tvrdú keramiku a porcelán
• Modrá: univerzálne kotúče pre rozličné stavebné materiály
• Modrá s čiernym pruhom: pre abrazívne materiály
• Tmavočervená: na zámkové dlažby

Suché rezanie:

• Červená: pre keramiku
• Tmavočervená: na tvrdú keramiku a gres
• Čierna: pre abrazívne materiály
• Oranžová: univerzálne kotúče
• Modrá: ideálne pre tehly a lisovanú kameninu, možné použiť aj pre prírodné kameniny a betón
• Zlatá: pre rozličné stavebné materiály

Diamantové brúsne kotúče (napr. TEDIAM 110 mm)

Okrem rezných kotúčov existujú aj špeciálne brúsne varianty. Tento plochý kotúč od značky TEDIAM je určený na jemné brúsenie, fazetovanie a povrchovú úpravu keramických a kamenných materiálov. Elektroliticky nanesený diamantový nasyp poskytuje vysokú presnosť a rovnomernú prácu bez zmeny štruktúry materiálu. Gradácia 110 znamená jemnejšiu úpravu oproti hrubším variantom. Kotúč je vyrobený modernou technológiou s použitím elektrolitického povliekania diamantovým zrnom. Tento proces zaručuje jemný, rovnomerný nasyp a dlhú životnosť kotúča.

Tipy pre používanie brúsnych kotúčov

• Kotúč používajte po rezaní - na finálne zarovnanie a uhladenie hrán.
• Pri práci na sucho robte prestávky na ochladenie kotúča.
• Nepoužívajte prílišný prítlak - nechajte diamanty pracovať.
• Pre tvrdé materiály (granit, mramor) odporúčame pomalšie posuvy.
• Na jemné dokončenie používajte vyššiu gradáciu (napr. 110), na hrubý úber nižšiu.
