Komplexný Sprievodca: Rekuperácia, Chladenie a Kúrenie pre Moderné Domácnosti

Kvalitný vzduch v domácnosti patrí medzi základné podmienky zdravého života. Čerstvý vzduch ovplyvňuje nielen naše dýchanie, ale aj spánok, koncentráciu, imunitu a celkovú pohodu. Napriek tomu sa v mnohých domácnostiach stále rieši vetranie len klasickým otvorením okna. Tento spôsob je síce najjednoduchší, no v dnešnej dobe už prestáva stačiť. Výsledkom je dusno, zvýšená vlhkosť, vznik plesní či hromadenie prachu a alergénov.

Každodenný život produkuje množstvo látok, ktoré znižujú kvalitu vzduchu. Materiály a vybavenie - podlahy, nábytok alebo farby uvoľňujú prchavé organické látky. Okná síce pustia do domu čerstvý vzduch, no zároveň prinášajú aj hluk, prach, peľ a chlad. Len si predstavte, ako často by ste museli otvárať okná, aby ste tieto hodnoty dosiahli.

Čo je Rekuperácia a prečo je dôležitá?

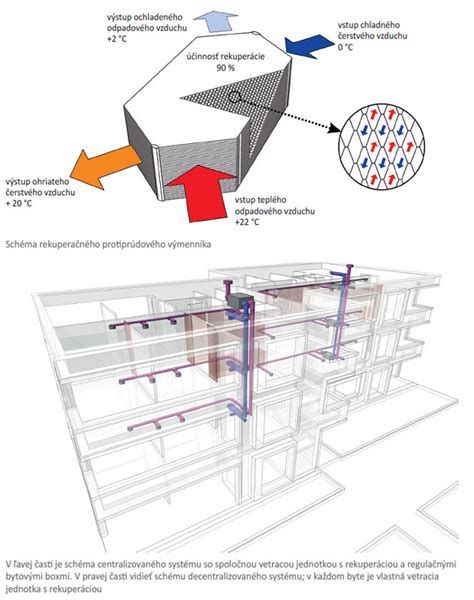

Rekuperácia je systém riadeného vetrania so spätným získavaním tepla. V jednoduchosti je rekuperácia systém, ktorý vymieňa vydýchaný vzduch z interiéru za čerstvý vzduch zvonku. Výmena tepla - v rekuperačnom výmenníku sa teplo z odvádzaného vzduchu odovzdáva privádzanému vzduchu. Predstavte si rekuperáciu ako pľúca vášho domu. Staré, vydýchané vnútorné ovzdušie vypúšťa von a čerstvý vzduch privádza dnu.

Riadené vetranie privedie do vášho domu čerstvý vonkajší vzduch, ktorý je predohriaty v rekuperačnom výmenníku odvádzaným odpadovým teplým, vlhkosťou a pachmi zaťaženým vzduchom. Vetranie a prísun čerstvého vzduchu sú pre naše zdravie veľmi dôležitým faktorom. Rekuperácia už dávno nie je výsadou luxusných domov. Stáva sa štandardom moderného bývania, ktorý spája zdravie, komfort a úsporu energií.

Výhody a prínosy rekuperácie

• Úspora energie: Získate čerstvý vzduch bez toho, aby ste prišli o teplo. Rekuperácia nie je len o zdraví - je to aj o financiách.
• Zlepšenie kvality vzduchu: Neustály prívod čerstvého vzduchu zabezpečuje zdravšie a príjemnejšie prostredie v interiéri.
• Komfort: Príjemná teplota a vlhkosť vzduchu zvyšujú komfort bývania.
• Ekologické: Znížením spotreby energie prispievate k ochrane životného prostredia.
• Tichá prevádzka: Rekuperačné jednotky pracujú veľmi ticho, takže vás nebudú rušiť počas spánku ani odpočinku. Znižuje rekuperácia hlučnosť v dome? Áno, moderné systémy sú navrhnuté tak, aby pracovali ticho a neovplyvňovali pohodlie domácnosti.
• V neposlednom rade, veľmi pozitívny prínos má rekuperácia pre ľudí trpiacich alergiami. Neustály prísun čerstvého vzduchu zlepšuje kvalitu ovzdušia a zmierňuje príznaky alergií.

Osobná Skúsenosť s Rekuperáciou a Tepelným Čerpadlom

Počas stavby RD som sa snažil získať čo najviac informácií k téme kúrenia a chladenie za pomoci rekuperácie. Už pri projektovaní nášho RD, som chcel využiť rekuperáciu na kúrenie aj chladenie. Bolo to preto, lebo plyn sme riešiť nechceli (na našej ulici navyše ani nie je) a jednoznačne sme sa rozhodli pre TČ vzduch - voda. A keďže TČ vie okrem kúrenia aj chladiť nechcel som premrhať tento jeho potenciál. Vo svojej vízii využitia rekuperácie pre kúrenie aj chladenie som však vytrval a preto by som sa teraz rád podelil so svojimi skúsenosťami. Informácie, ku ktorým som sa dopátral mi veľa krát pomohli, ale často boli aj protichodné.

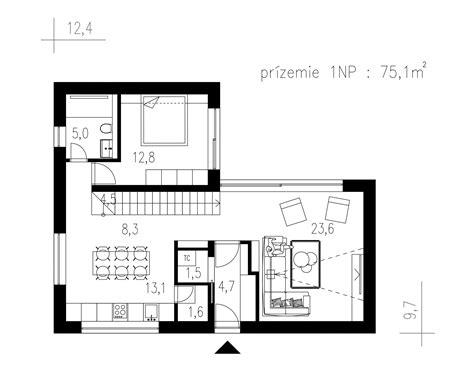

Projektovanie a konštrukcia rodinného domu

Dom má dve podlažia. Pôdorys je "štvorcový" 12,7x12,7m, pričom v JZ rohu je terasa 4,2x4,2m, zatiaľ bez nadokrytia (do budúcna uvažujeme nad pergolou s posuvnou strechou). Samotný dom má teda tvar L. Strecha je sedlová so sklonom 45°. Na JZ sú orientované aj veľké okná v snahe získania tepelných ziskov v zimnom období, doplnené o exteriérové žalúzie.

Na spodnom podlaží sa nachádza zádverie 7m2, technická 7,3m2, chodba 8,5m2, kúpeľňa 6,2m2, obytná hala (obývačka + jedáleň + kuchyňa) 40m2, izba 13,4m2 a spálňa 11,2m so šatníkom 3,5m2. Na hornom podlaží (obytné podkrovie) sa nachádza chodba 13,3m2, izba I 21,2m2, izba II 23,6m2, kumbál 10,6m2 a kúpeľňa 9,8m2. Spolu pre obe podlažia to je 175,6m2. Obvodové múry a nosné steny domu sú z Porotherm 30 doplnené o 20cm Isover Graywall. Priečky sú Porotherm 14. Deka je z Miako vložiek + 17m3 betónu. Strecha je izolovaná PUR penou v hrúbke 36cm do výšky klieštin a 18cm od klieštin vyššie. Medzi klieštinami je 18cm vaty. Nad klieštinami je asi 120cm vysoká pochôdzna povala. Podlaha 1NP je izolovaná 15cm EPS v miestach kde je podlahovka (systémové dosky 3cm EPS + 2cm štuple) a 20cm kde nie je. Cementový poter je hrubý 7-8cm.

Tepelné straty domu boli architektom vypočítané na 11,72kW (nerátal s rekuperáciou) a technikom z Atrea boli prepočítané na 7,45kW. Objem domu 568m3. Výpočtová teplota bola -12°C.

Integrovaný systém kúrenia a chladenia

Vzhľadom na prítomnosť otvoreného schodiska v obytnej hale a tiež, že chceme mať v obývačke krbovú vložku, bola vybraná rekuperačná jednotka Atrea RK5 s možnosťou cirkulácie, ktorá nasáva vzduch pri krbe a z najvyššieho miesta nad otvoreným schodiskom.

Na pokrytie TS bolo okrem rekuperácie rátané s podlahovkou iba do kúpeľne na 1NP. Napokon sme ju spravili v takmer celom 1NP okrem spálne a izby. Na 2NP je iba v kúpeľni. Rekuperácia a podlahovka sú zásobované teplou/studenou vodou z 200L akumulačnej nádoby. Väčšia by bola určite lepšia, ale na takú už nikde nebolo v dome miesto.

Tepelné čerpadlo na ohrev vody je inovatívne zariadenie, ktoré využíva obnoviteľné zdroje energie na vykurovanie priestorov a prípravu teplej vody v domácnostiach. Náš systém sme obohatili iba o jeden vodný výmenník, ktorý slúži pre kúrenie aj chladenie. Systém však nedisponuje vlastným kompresorom ako Nilan (ten má vlastne to TČ integrované) a preto nevie sám kúriť či chladiť a teda potrebuje na funkciu iný zdroj tepla/chladu. V našom prípade je to TČ s 8kW topným výkonom a 7kW chladiacim. To celé je doplnené o 200L akumulačnú nádrž, nakoľko sa nám väčšia nezmestila. Ďalej sme doplnili jedno obehové čerpadlo, ktoré zabezpečuje cirkuláciu topnej vody medzi rekuperáciou a akumulačkou.

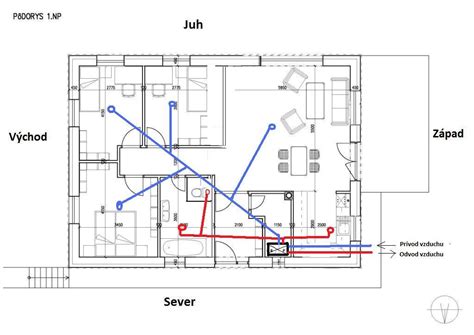

Rozvody vzduchu

Rozvod vzduchu od RK5 je zabezpečený spiro potrubím izolovaným kaučukom do rovnako izolovaných rozdeľovačov (pre 1NP a pre 2NP), odkiaľ pokračuje prostredníctvom orig. plastového potrubia fí90, ktoré je navlečené v izolačnom rukáve kvôli prípadnej kondenzácii pri chladení. Do každej miestnosti je od rozdeľovačov ťahaná samostatná vetva. Množstvo potrubí fí90mm pre každú vetvu bolo vypočítané tak, aby rýchlosť prúdenia vzduchu v potrubí nebola vyššia ako 1m/s. Potrubia sú ukončené štrbinovými výustkami umiestnenými nad oknami. Vyústenie z podlahy sme zavrhli, kvôli dispozičnému riešeniu a aj kvôli chladeniu.

Prívod vzduchu do izieb je riešený podlahovými kanálmi (z pozink. plechu rozmerov v priereze 50x200mm) uloženými v rámci tepelnej izolácie podlahy pre každé poschodie. Centrálne odsávanie cirkulačného vzduchu: obyčajne na prízemí sa dáva do chodby alebo do blízkosti krbovej vložky, na poschodi je odsávanie cirkulačného vzduchu z chodby. Mriežky štandardne rozmerov 290x410mm sa umiestňujú na každom poschodí v zásade čo najvyššie k stropu, alebo do stropu. Odsávanie odpadového vzduchu: z kuchyne, WC, kúpelní a skladových priestorov. Odsávacie kovové kruhové ventily sa umiestňujú v zásade pod strop, alebo do stropu.

Prevádzka a Optimalizácia Systému

Ovládanie a počiatočné skúsenosti

Logika ovládania systému je minimálna, resp. dalo by sa povedať, že žiadna nie je. Rekuperácia sa ovláda jediným ovládačom umiestneným v obytnej hale. Podlahovka je rozdelená na päť zón s troma termostatmi: kúpeľňa 1NP, kúpeľňa 2NP a obytná hala. Zádverie a chodba sú bez termostatu. Teplota vody pre akumulačku sa nastavuje ručne na základe prietoku. Jednotlivé časti systému medzi sebou nijak nekomunikujú. Rekuperácia aj TČ sa dajú ovládať vzdialeným prístupom. Podlahovku tak ovládať neviem a ani mi to nechýba.

Momentálne mi tento systém riadenia vyhovuje, už viem kedy a ako sa dom správa a ako do ovládania zasiahnuť, aby bolo v dome stále príjemne a manželka s deťmi nepociťovali žiaden diskomfort. Istý čas mi však trvalo nájsť správne nastavenie rozvrhu programov rekuperácie. Niekomu by mohlo prekážať, že nedokážeme výraznejšie ovplyvňovať teplotu v jednotlivých miestnostiach (celý dom sa správa ako jedna zóna), ale túto potrebu sme doma zatiaľ nemali.

Systém sme začali používať od začiatku februára 2021 a nasťahovali sme sa koncom marca 2021. Krátko po spustení bolo v dome príjemne teplo a veľmi rýchlo sa vytratila vlhkosť, hoci ma všetci strašili, že prvé dva roky po nasťahovaní budeme mať v novostavbe problém s vysokou vlhkosťou. Za krátko vlhkosť v dome klesla na 30%.

Riešenie vlhkosti a prehrievania

Preto sme na nadchádzajúcu zimu objednali entalpický výmenník, hoci som bol sám k nemu skeptický a osvojil som si vetu, že aká vlhkosť sa už len môže vracať späť od niekade, kde žiadna vlhkosť nie je. Ale výmena klasického výmenníka za entalpický u švagra (projektant VZT a robil projekt aj nám), kde priniesla veľkú pozitívnu zmenu, začala môj názor meniť. Entalpické rekuperačné výmenníky (ERV) pomáhajú zvýšiť vlhkosť privádzaného vzduchu, predovšetkým v zimnom období, keď klesá relatívna vlhkosť vnútorného vzduchu a tým znižujú presúšanie interiéru. Ono predsa len to varenie, pranie a aj samotní členovia domácnosti nejakú vlhkosť vyprodukujú.

Menší problém sa nám prejavil na 2NP, ktoré sa počas vykurovacej sezóny prehrievalo (27°C). Je to spôsobené najmä tým, že na vstupe do rekuperácie zatiaľ nemáme zmiešavací ventil ako na podlahovke a teda voda s rovnakou teplotou, aká je v akumulačnej nádobe (45°C) ide aj do výmenníku v rekuperácií. Taktiež 2NP ešte nie je celkom dokončené a medzi miestnosťami nie sú dvere, takže teplo sa tam dobre drží a necirkuluje.

Na prízemí je teplota príjemných 23÷24°C (máme dve malé deti). Akurát v izbách, kde nie je podlahovka, je cítiť chladnejšiu podlahu. V spálni nám to nevadí, ale v detskej mi je teraz trochu ľúto, že sme aj tam nenatiahli podlahovku (je orientovaná na SV). Ale dom sme primárne navrhovali tak, že predmetná izba bude ako detská izba len dočasne a keď decká budú väčšie pôjdu na poschodie do veľkých izieb a z tejto sa stane pracovňa.

Počas krátkeho prechodného obdobia, kedy sme ešte potrebovali kúriť, bolo cítiť veľké tepelné zisky cez okná v obytnej hale. Slnko sa držalo pomerene nízko a externé žalúzie ešte namontované neboli. Hala sa nám cez deň prehrievala až na 26°C (pocitovo aj viac). S príchodom nevykurovacej sezóny sme sa naďalej trápili s prehrievaním domu a vetrali sme aj oknami. To ma donútilo pohnúť si s prípravou vecí na montáž žalúzií, poriadne zaizolovať zvyšné potrubia v technickej a dopojiť odvod kondenzátu z TČ do odpadu.

Minulý týždeň nám konečne namontovali exteriérové žalúzie a teplota v dome sa okamžite znížila o ďalšieho 0,5°C v porovnaní s teplotou v rovnako horúce dni, keď sme ešte žalúzie nemali. Prišlo to vhod, pretože do akumulačnej nádoby dovtedy išla 12°C voda a jej povrch začal byť značne orosený. Na tento problém ma upozornil až vlastný nos, keď začalo byť v dome cítiť zatuchlinu. Akumulačka je izolovaná 100mm izoláciou z polyesterových vlákien a tá začala byť nasiaknutá vodou. Po nainštalovaní žalúzií som zdvihol teplotu vody na 14°C, problém s kondenzáciou prestal, akumulačka vyschla a chlad v dome zostal rovnaký. Pokiaľ by to nepomohlo, musel by som akumulačku zaizolovať kaučukom a do toho sa mi teda vôbec nechce, pretože je natlačená pod schodami a je okolo nej veľmi málo miesta.

Hlučnosť systému

A čo hluk? Paradoxne najhlučnejšie sa prejavuje cirkulačná vetva, ktorá je takmer celá z pozinkovaného potrubia a len cca 1,5m na začiatku a 1,5m na konci je z izolovaného flexi potrubia fí250mm. Pri strednom výkone ju je počuť, pokiaľ je v dome úplné ticho. Za bežného dňa to človek vôbec nevníma. V noci je výkon na minime a počuť ju vôbec nie je. Zároveň je pri strednom výkone vetrania počuť rekuperáciu na 2NP, ale tam je chyba na mojej strane. Spiro potrubie od rekuperácie som dopojil priamo až do rozdeľovača, bez použitia flexi potrubia ako tlmiča. Toto chcem ešte upraviť, presunutím rozdeľovača na povalu a jeho dopojením flexi potrubím. Na 1NP, kde to je takto vyriešené, nie je rekuperáciu vôbec počuť. Nikde na potrubiach nie sú použité klasické tlmiče, takže ak by pri nejakej zvláštnej konštelácií neskôr dochádzalo k hluku, tak sa dá pristúpiť ešte k ich inštalácii.

Aj z tohto dôvodu sme v technickej ešte neriešili podhľad. Objemy vzduchu máme nastavené nasledovne:

Používame výkony iba norm/min alebo min/min.

Tepelné Čerpadlá a Ich Úloha v Systéme

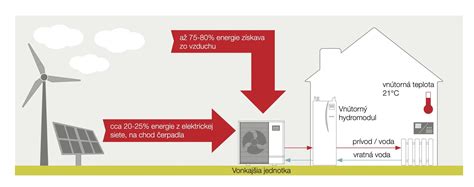

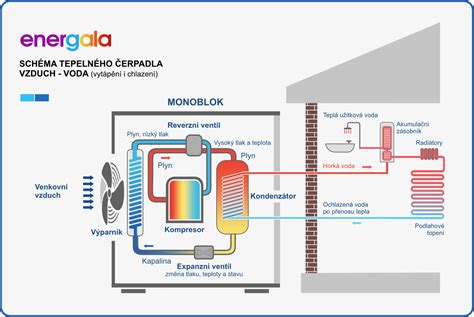

Tepelné čerpadlo je prístroj, ktorý funguje na veľmi jednoduchom a šetrnom princípe. Tento prístroj využíva energiu z vonkajšieho prostredia - zo zeme, vzduchu alebo z vody. Túto energiu následne premieňa na energiu vnútornú, ktorá je zdrojom vykurovania, chladenia alebo ohrevu vody. Tepelné čerpadlá nevyužívajú len veľké výrobné závody, sklady alebo hotely. Čoraz častejšie sa o tepelných čerpadlách hovorí ako o výhodnom spôsobe vykurovania domov, a to predovšetkým v spojení s podlahovým kúrením.

Výhody tepelných čerpadiel

• Prvou výhodou tepelného čerpadla na ohrev vody je určite vysoká energetická účinnosť.
• Technológia tepelného čerpadla je jednou z najprijateľnejších, najekologickejších a najudržateľnejších na trhu.
• Tepelné čerpadlo na ohrev vody využíva na svoju prevádzku obnoviteľné prírodné zdroje, akými sú vzduch, voda alebo zem.
• Tepelné čerpadlo na ohrev vody je tiež spoľahlivé a odolné, pretože vyžaduje menej pohyblivých častí, čo predlžuje jeho životnosť.
• Úspory sa môžu pohybovať medzi 30 % až 50 % v porovnaní s tradičnými vykurovacími systémami.
• Tepelné čerpadlo sa vyznačuje krátkou dobou návratnosti, zvyčajne približne 6 rokov - v závislosti od počiatočných nákladov, zdroja energie a prevádzkových nákladov.
• Vďaka čerpadlu dokážete na vykurovaní rodinného domu usporiť takmer 60 % výdavkov na energie.
• Veľkou výhodou tepelných čerpadiel je i to, že po inštalácii fungujú bez toho, aby ste do chodu zariadenia museli zasahovať. Nezanedbateľný je taktiež fakt, že tepelné čerpadlo absolútne neznečisťuje životné prostredie.
• Prechod na vykurovanie pomocou čerpadla znamená zníženie energetickej tarify na elektrinu.
• Ako čerešnička na torte vyznieva informácia, že čerpadlo sa dá napojiť nielen na vykurovanie, ale tiež na klimatizačnú či rekuperačnú jednotku.

Ohrev úžitkovej vody

Priemerná štvorčlenná rodina spotrebuje 200 až 300 litrov teplej úžitkovej vody denne, t. j. 50 až 60 litrov na osobu. Teplota úžitkovej vody je zvyčajne okolo 40 °C. Na zohriatie takého množstva vody na túto teplotu potrebujeme 10 až 14 kWh energie. Tepelné čerpadlo na ohrev vody pracuje tak, že odoberie 6 až 8 kWh energie z vonkajšieho prostredia (miestnosti) a túto energiu použije na ohrev vody. V miestnosti, kde je tepelné čerpadlo umiestnené, klesne teplota vzduchu o 3 až 5 °C.

Príprava TUV je závislá od zdroja energie, ktorý je k dispozícii.

• V prípade použitia elektrického kotla nie je výhodné tento kotol používať aj na ohrev TUV.
• Plynový kotol ohrieva TUV (prioritne) a aj vykuruje.
• V zásobníku je teplota rozvrstvená, rozdiel teplôt vo vrchnej a spodnej časti zásobníka môže dosahovať až 60st C! TUV sa berie z vrchnej časti zásobníka (ohrieva sa prietokovo v nerezovej špirále). Rovnako sa z vrchnej časti zásobníka berie aj vykurovacia voda (napr. sa pripája ďalší zdroj tepla (solárne panely alebo tepelné čerpadlo). Do takého zásobníka je možné pripojiť aj peletovú pec, alebo teplovodnú krbovú vložku.

Takéto tepelné čerpadlo má väčšinou zabudovaný aj 300-litrový ohrievač teplej úžitkovej vody a elektrický ohrievač na dohrievanie v zime, keď sú teploty nižšie.

Možnosti Chladenia Pomocou Rekuperácie a Tepelného Čerpadla

Chladenie rekuperáciou je ideálne pre pasívne a nízkoenergetické domy. V týchto domoch je veľmi dôležitá energetická účinnosť a rekuperácia je ideálnym riešením. Rekuperačná jednotka v porovnaní s klasickou klimatizáciou zaberá menej miesta. Takže ide o skvelé riešenie v prípade, že disponujete vo svojej domácnosti obmedzeným priestorom.

Princíp chladenia rekuperáciou je založený na výmene tepla medzi privádzaným a odvádzaným vzduchom. V letných mesiacoch, keď je vonku chladnejšie ako v interiéri, sa využíva tzv. voľné chladenie. Teplý vzduch z interiéru odchádza von a ochladzuje sa pri kontakte s chladnejším vonkajším vzduchom. Tento chladný vzduch sa následne privádza späť do interiéru, čím sa znižuje jeho teplota.

Prvým spôsobom chladenia priestoru pomocou systému riadeného vetrania s rekuperáciou tepla je tzv. voľné chladenie (chladenie prostredníctvom vonkajšieho chladného vzduchu). Táto možnosť sa používa, keď je teplota vonkajšieho vzduchu nižšia ako aktuálna teplota vo vetranom priestore. Ohrievanie vonkajšieho privádzaného vzduchu v rekuperačnom výmenníku je v tomto čase nežiaduce, preto sú vzduchotechnické jednotky vybavené by-passovou klapkou. Táto klapka presmeruje prúdenie vzduchu mimo rekuperačného výmenníka tepla, aby sa zabránilo ohrievaniu vonkajšieho vzduchu. PRETLAKOVÉ VETRANIE - letné pretlakové ochladenie domu, obyčajne sa púšťa na noc. Vzduch sa nasáva buď z fasády alebo cez zemný výmenník tepla.

Druhou možnosťou chladenia vzduchu vzduchotechnikou je kombinácia vetracej jednotky s rekuperáciou tepla a externého kanálového chladiča vzduchu. Zdrojom chladu pre tento variant môže byť vonkajšia kondenzačná jednotka alebo studená voda pripravená napr. tepelným čerpadlom, ktoré slúži predovšetkým na vykurovanie objektu. Ďalšou možnosťou je využitie externého chladiča. Ten sa pripája k rekuperačnej jednotke a ochladzuje privádzaný vzduch pomocou chladiacej kvapaliny. Zdrojom chladu môže byť napríklad tepelné čerpadlo alebo chladiaca veža.

Prvé dve možnosti narážajú na rovnaký problém, a tým je nedostatok vzduchového výkonu. Vetracie jednotky pre rodinné domy majú výkon do 600 m3/h vetracieho vzduchu, čo poskytuje približne 2 kW chladiaceho vzduchu. Pre predstavu: Napustíte si plnú vaňu horúcej vody (byt/dom), stále necháte pritekať teplú vodu (slnko) a pomocou 0,2 l pohára budete do vane prilievať studenú vodu. Koľko bude trvať, aby bola voda chladná?

Treťou možnosťou je úplné chladenie objektu. To však vyžaduje väčšie množstvo vzduchu, ako je potrebné na vetranie. Spoločnosť ATREA preto ponúka špeciálne vzduchotechnické vetracie jednotky s rekuperáciou tepla DUPLEX R.

Vykurovanie celého domu kladie na tepelné čerpadlo úplne iné energetické nároky ako len ohrev úžitkovej vody. Tepelné čerpadlo je zvyčajne pripojené na podlahové, stenové alebo stropné vykurovanie a chladenie. To znamená, že je potrebná vyššia teplota (teplotná úroveň), medzi 50 a 60 °C. Tým sa zníži koeficient výkonu tepelného čerpadla. Tepelné čerpadlo na vykurovanie domu a ohrev úžitkovej vody stojí oveľa viac, pretože vykuruje celý dom. K dispozícii sú tri typy: vzduch-voda, voda-voda a zem-voda. Áno, existuje typ tepelného čerpadla, ktoré zahŕňa všetky funkcie súčasne: vykurovanie miestností a ohrev vody, vetranie a chladenie. Pre nízkoenergetické budovy a pasívne domy sa čoraz viac využívajú tepelné čerpadlá s ventilačnými a rekuperačnými systémami.

Momentálne máme v akumulačnej nádobe chladnú vodu, ale RK5 je nastavená v topnej sezóne a požadovaná interiérová teplota je nastavená na 28°C (tak aby ju nemohla dosiahnuť). Takto sa nám aj teraz počas 33°C horúčav darí udržať v interiéry 24÷25°C pri strednom výkone. Teplota privádzaného vzduchu je okolo 17°C, čo je podstatne príjemnejšie ako klasická klimatizácia. Vzhľadom na dimenziu potrubí nie je nikde v dome cítiť prievan alebo nepríjemné fúkanie studeného vzduchu zo štrbín. Následne sme boli pripravení začať chladiť, ale tu sa ukázala malá kuleha. Atrea má ku rekuperáciam sólo výmenníky na kúrenie a na chladenie. My sme kúpili len ten na kúrenie lebo má väčší prietok (výkon), ale nevedeli sme, že nám to tak jednoducho fungovať nebude. Jednotka totiž dáva dva signály na spustenie dvoch obehových čerpadiel pre každý výmenník. Jeden signál v topnej a iný signál v netopnej sezóne. Dočasne sme to vyriešili tak, že v akumulačnej nádobe máme chladnú vodu, ale RK5 je nastavená v topnej sezóne a požadovaná interiérová teplota je nastavená na 28°C (tak aby ju nemohla dosiahnuť).

Chladenie do podlahy je pustené len v chodbe a zádverí pri max.

Hydromodul Ecodan určený na chladenie, má síce nádržku na kondenzát (umiestnená na samom spodku), ale nemá žiadne čerpadlo, čo je trochu problém vzhľadom na to, že sa jeho umiestnenie plánuje na podlahu. To sme pri objednávaní netušili. Vtedy to bol úplne nový model a ešte ani predajcovia naň neboli zaškolený a nemali sme k nemu žiadne podklady. Teda ani odpad k nemu nebol nikde nachystaný. Existuje k nemu konštrukcia, ktorá zabezpečí aby bol umiestnený vyššie a dal sa dopojiť samospádom do odpadu, ale je veľmi drahá. My sme to napokon vyriešili vložením čerpadielka kondenzátu do vnútra jednotky a dopojili sme ho do odpadu určeného pre rekuperáciu. Momentálne chceme doplniť jednotku o relátka, ktoré budú spúšťať len to jedno obehové čerpadlo a to bez ohľadu na to, ktorý signál dostanú. Takto bude možné opäť ľudsky ovládať jednotku aj s jedným výmenníkom a nie chladiť pomocou topnej sezóny.

Dôležité aspekty inštalácie a prevádzky

Nevýhody rekuperácie a ako ich riešiť

• Obmedzený chladiaci výkon: Chladiaci výkon rekuperácie je nižší ako u klasických klimatizačných jednotiek.
• Závislosť od vonkajšej teploty: Efektívnosť voľného chladenia závisí od rozdielu teplôt medzi vnútorným a vonkajším prostredím.
• Vyššia investícia: Náklady na inštaláciu rekuperačného systému sú vyššie ako pri klasických klimatizáciách. Cena zahŕňa nielen samotné zariadenie, ale aj inštaláciu. Napriek tomu sa investícia rýchlo vráti vďaka úsporám na energiách.
• Údržba systému: Rekuperácia potrebuje pravidelné čistenie filtrov a kontrolu systému. Filtre by sa mali čistiť alebo vymieňať každé 2 až 6 mesiacov, aby systém fungoval efektívne. Pravidelný servis - servisujte systém aspoň raz za rok a pravidelne čistite filtre.

Rekuperácia má svoje nevýhody, no väčšina z nich je riešiteľná. V konečnom dôsledku prináša zdravší vzduch, úspory na energiách a vyššiu hodnotu vášho domu.

Plánovanie a financovanie

Výstavba alebo rekonštrukcia domu je nákladná záležitosť, pri ktorej sa dokáže investícia vyšplhať do závratných výšok. Dôležité je, že s tým bolo počítané od tvorby samotného projektu RD a teda všetko tomu bolo prispôsobené. Napr. svetlá výška 1NP v štádiu hrubej stavby bola 3,25m, kvôli skladbe podlahy a podhľadu, aby zostala zachovaná svetlá výška hotových miestností na 2,7m. Takisto za veľmi dôležité považujem, že celý systém bol navrhnutý odborníkmi a ich návrhy som sa nijak nesnažil obísť vlastnými „zlepšovákmi“ v rámci šetrenia. Odporúčame vám však vsadiť na odborníkov, ktorí vám pomôžu s vybavením potrebnej dokumentácie a môžete sa spoľahnúť aj na ich servis. Plánovanie inštalácie - ak je to možné, naplánujte rekuperáciu už pri stavbe domu.

Nedajte sa odradiť počiatočnou investíciou do kúpy a inštalácie tepelného čerpadla. Túto investíciu dokážete znížiť, ak na montáž čerpadla využijete dotáciu zelená domácnosť (SIEA) až do výšky 3400 €. Pozrite sa na možnosti dotácií alebo výhodných úverov na zelené technológie. Pomôžu vám pokryť časť nákladov.

Aká je návratnosť investície do rekuperácie? Závisí od spotreby energie a veľkosti domu, ale väčšinou sa investícia vráti za 5 až 10 rokov. Celková suma za TČ, VZT, podlahovku 80m2, všetkých rozvodov a materiálov, doplnkov a práce dosiahla takmer 18.500€. Celková cena tak bola rovnaká, ako keby som získal štátnu dotáciu. Chápem však, že takto sa normálne biznis robiť nedá. S odstupom, aj keď len krátkeho, času neľutujem ani jediné € vynaložené na toto riešenie. Komfort v dome je na veľmi vysokej úrovni.

Umiestnenie a životnosť zariadení

Pri inštalácii tepelného čerpadla si dávajte pozor, kde samotné čerpadlo umiestnite, aby ste minimalizovali limit hluku pri prevádzke čerpadla a predĺžili jeho životnosť. Pri výbere miesta pre tepelné čerpadlo platia v zásade tieto pravidlá: tepelné čerpadlo je nutné umiestniť k strojovni rodinného domu a zároveň na miesto, ktoré nie je zaťažované celodenným slnečným žiarením. Umiestnenie do exteriéru znamená zníženie prenikania hluku do vnútorných priestorov. Problém s nájdením vhodného miesta za vás vyrieši firma Enertop, ktorá vám vďaka dlhoročným skúsenostiam navrhne optimálne riešenie šité pre potreby vašej domácnosti.

Ideálne umiestnenie VZT jednotky Duplex R_ je na prízemí v technickej miestnosti. Ak je technická miestnosť alebo táto miestnosť v nevykurovanej časti domu, tak sa umiestňuje napr. do kúpeľne alebo WC na prízemí. Prívod vzduchu do izieb pre prízemie sa realizuje do podlahy a do stropu.

Iste vás zaujíma životnosť tepelného čerpadla. Môžeme vás uistiť, že odborne nainštalované čerpadlo renomovanej značky vám vydrží aj 25 rokov. Skúsenosti firmy Enertop vravia jasnou rečou - ani po 10 rokoch nestrácajú ich tepelné čerpadlá účinnosť a nepotrebujú žiadne nákladné opravy. V prípade poruchy niektorej zo súčastí čerpadla sa dá každý komponent nahradiť a stroj bude fungovať opäť bezchybne. Nezanedbajte ani revízie zariadenia, pri ktorých sa preveruje funkčnosť všetkých vonkajších i vnútorných súčastí čerpadla, tepelných senzorov či tlaku. Súčasťou pravidelného servisu je taktiež vyčistenie vonkajšej a vnútornej jednotky.

Porovnanie Rekuperačných Systémov (Atrea vs. Nilan)

Ozval som sa aj Atrey ohladom tej R5 ci je to nieco co by vedelo nahradit ten Nilan. Zatial to vyzera xe vykon R5 je cca o 30% vyssi. Obě zařízení nelze dost dobře srovnávat, protože každé funguje na jiném principu a vlastně je každé o něčem jiném. Z hlediska čistě větracího, vyvětrají zařízení kvalitativně stejně, může být rozdílný ve větracím výkonu, ale obě vyhovují. Tím však srovnávání patrně končí. Pak se obě vydají jiným směrem.

Čo sa týče rekuperácie, má RK5 iba pasívny výmenník, nemá aktívnu časť (tepelné čerpadlo) ktorým by mohla využívať odpadní energiu napríklad pre ohrev TUV. Compact od Nilanu takové integrované čerpadlo má, dokáže ochlazovat v létě přívodní vzduch a získané teplo ukládat do nádrže na TUV. Ak si obohatil R5 o chladenie a kurenie tak sa zdvihne spotreba energie pre dany pristroj. To bol dovod preco si kupoval aj TC? Ten Nilan nema vysoky vykon. Chladiaci max 2,3kW a topiaci okolo 2kW. Vysledok ale je ze naklady na dane zariadenie na mesiac odhadujem na cca 40€/mesiac (vratane TUV).

Pozrel som si ako funguje ten Nilan aj so Zirkon boxom. Osobne by som ho v tvojom prípade považoval za potrebný, vzhľadom na konštrukciu stavby. Ako píšeš 1NP bude murované a 2NP drevostavba. To spôsobí veľký rozdiel v akumulácií tepla jednotlivých poschodí, kedy murovaná časť bude držať teplo/chlad, ale 2NP len minimálne a bude sa buď rýchlo ochladzovať alebo prehrievať. Ale pozor! Daj si k tomu spraviť projekt od niekoho, kto sa v tom vážne vyzná alebo priamo v Nilane. Pokiaľ to necháš len na stavebníka, ktorý má skúsenosti len s rekuperáciou, ale nie s teplovzdušným kúrením alebo dokonca ani s rekuperáciu, tak sa môžeš škaredo popáliť a po pár mesiacoch budeš chcieť celý systém vyhodiť a budeš naň nadávať kadiaľ budeš chodiť. Vzduch je najhoršie médium na prenos tepla (veď sa používa ako izolant). Preto pri tomto systéme kúrenia/chladenia potrebuješ preháňať po dome naozaj veľké kubíky vzduchu a s tým je spojená aj hlučnosť systému.
