Rekuperácia a chladený strop: Optimálna kombinácia pre zdravé a úsporné bývanie

Dnes, keď už aj obytné novostavby musia spĺňať najvyššie štandardy energetickej úspornosti, je nevyhnutné využívať optimálne riešenia. Staviame reálne pasívne domy, ktoré vyžadujú nasadenie efektívnych technológií vykurovania, ale aj chladenia. Tieto technológie musia spĺňať prísne normy a zabezpečiť našej novostavbe "glejt" pasívneho domu.

Kľúčom je správne nakombinovanie technológií, ktoré zabezpečia komfort a zdravé prostredie bez prehnaných investícií. Aj keď sa to na prvý pohľad nezdá, stropné chladenie a rekuperácia k sebe patria a predstavujú skvelú voľbu. Ak sa zameriame na fyzikálne princípy oboch systémov, zákonite nás napadne, či nebudú v konflikte. Či to nie je zbytočne drahá duplicita. Napriek tomu sa dokážu pri správnom nastavení vhodne dopĺňať.

Čo je stropné chladenie? Sálavé ochladzovanie pre jedinečný komfort

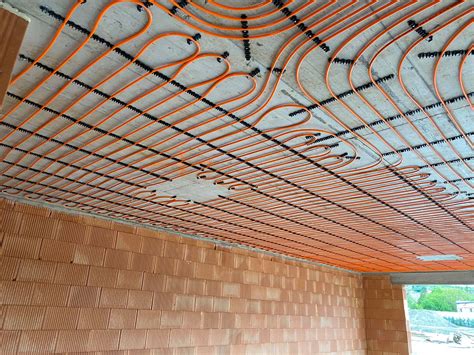

Stropné chladenie je prakticky "podlahovka naopak". Tento systém pomocou chladiacej kvapaliny v rúrkovom rošte zabudovanom v strope chladí stropnú konštrukciu. Tá prostredníctvom sálania postupne ochladzuje predmety, ľudí a vzduch v miestnosti. Deje sa to "sálavo", bez prievanu, bez zásadného prúdenia vzduchu a vírenia nečistôt v ňom. Tento efekt je pocitovo príjemný a zdravší ako chladenie klimatizáciou, či bežným vetraním alebo ventilátormi.

Systém stropného chladenia funguje s nízkymi teplotami chladiacej vody, spravidla okolo 18-20°C, nikdy nie menej ako 16°C. Pocit jemného chladu bez prievanu je jedinečný a veľmi príjemný. Strop poskytuje spravidla dostatok chladiacej plochy a zároveň najvyšší výkon spomedzi plošných chladení. Chladenie sálaním postupne ochladzuje celú miestnosť tak, že z nej odoberá prebytočné teplo. Keďže všetko je zabudované v strope, nepotrebujete mať na stenách žiadne klimatizačné jednotky.

Stropné chladenie sa štandardne navrhuje na interiérovú teplotu 26°C v zmysle platných slovenských aj európskych noriem. Túto teplotu možno odčítať potom napríklad na termostate. Subjektívne vnímaná teplota je však pri plošnom chladení mierne nižšia o jeden až dva stupne, keďže máme blízko seba studenú plochu stropu a tiež vychladené zariadenie interiéru. Požadovať nižšie vnútorné teploty je nerozumné najmä zo zdravotného hľadiska. Príliš vysoké teplotné rozdiely medzi interiérom a exteriérom, viac ako 5 až max. 7 stupňov Celzia, môžu pri náhlych prechodoch do exteriéru privodiť organizmu takzvaný „teplotný šok“.

Stropné chladenie ako súčasť vykurovacieho systému

Stropné vykurovanie sa vo svojej podstate veľmi podobá na dobre známu podlahovku. Rúrky sú však v tomto prípade zabudované v strope, nie v podlahe. Rúrky môžu byť zaomietané na strope, zabudované v sadrokartónových doskách, podhľadoch alebo priamo v betónovom strope. Dnes moderné montážne systémy s rúrkami z polymérov stlačili investičné náklady na stropné vykurovanie nadol, aktuálne je už úplne porovnateľné s podlahovým.

Stropné vykurovanie je v podstate teplovodný sálavý systém, ktorý pracuje s nízkymi teplotami vykurovacej vody okolo 30°C, čo je ideálne pre kombináciu s tepelnými čerpadlami, v tejto oblasti sú totiž mimoriadne efektívne a zároveň sa príliš nenamáhajú. Odpoveď spočíva predovšetkým v schopnosti stropu elegantne a komfortne skĺbiť nielen funkciu vykurovania ale aj chladenia. Ak teda zamýšľate investovať do optimálne navrhnutého systému vykurovania a chladenia v jednej ploche, má strop oproti podlahe v sumáre oboch funkcií navrch. Moderné nízkoenergetické stavby výborne vykuruje a pri chladení už dlho nemá konkurenciu.

Prevencia kondenzácie - sledovanie rosného bodu

Ako súčasť riešenia stropného chladenia vždy odporúčame sledovanie rosného bodu pomocou regulácie. V pokročilom vyhotovení regulátor v miestnosti priamo meria aktuálnu teplotu a relatívnu vlhkosť, na základe čoho v predstihu zamedzí oroseniu. Rozumný užívateľ obytného priestoru v prípadoch nepriaznivých okolností, kedy hrozí nárazové zvýšenie vlhkosti, ako napr. počas búrok a letných dažďov, nevetrá dlhodobo oknami. Pri dlhodobej vnútornej produkcii vlhkosti, napr. sušením bielizne, sa oplatí krátkodobé intenzívne vetranie oknom, alebo spoľahlivo a efektívne pomôže riadené vetranie rekuperáciou.

Rekuperácia: Riadené vetranie s tepelnou úsporou

Rekuperácia, známa aj ako riadené vetranie, je technológia, ktorá umožňuje výmenu vzduchu v interiéri s minimálnymi tepelnými stratami. Stáva sa čoraz populárnejšou v moderných domoch a bytoch, pre ktoré je vhodná nielen kvôli úspore energie, ale hlavne kvôli zlepšeniu kvality vzduchu v interiéri.

Dnes po výmene okien a zateplení sa významne zvýši tesnosť stavieb. To znamená, že klasický „okenný“ spôsob vetrania je živelný a neefektívny. Riešením je riadené vetranie prostredníctvom rekuperačného vetracieho systému. Vetranie s rekuperáciou je nútené vetranie so spätným získavaním tepla, ktoré využíva nútený prívod aj odvod vzduchu.

Prečo je riadené vetranie nevyhnutné? Kvalita vzduchu v interiéri

Podľa Svetovej zdravotníckej organizácie človek strávi vo vnútornom prostredí až 90 % svojho času. Naša pohoda, produktivita a zdravotný stav tak závisia aj od výmeny vzduchu a teploty v interiéri. Najbežnejšími indikátormi kvality vzduchu sú vlhkosť, ktorá by mala byť optimálne v rozmedzí 35 až 60 %, a koncentrácia oxidu uhličitého (CO2).

Koncentrácia CO2 sa udáva v jednotkách ppm (z anglického parts per million), pričom ppm označuje množstvo jednej častice určitej látky na milión iných častíc. Vo vnútorných priestoroch by koncentrácia CO2 nemala presiahnuť 1 200 ppm. V málo vetraných priestoroch pritom koncentrácie bežne presahujú 1 700 ppm. V malých nevetraných spálňach hodnota CO2 v nočných hodinách často presahuje až 2 500 ppm.

Škodliviny v domácnosti a ich vplyv na zdravie

• Oxid uhličitý (CO2): Vzniká pri dýchaní a preniká do priestorov aj z exteriéru.
• Vlhkosť (H2O): Tvorí sa najmä pri sprchovaní, varení a sušení bielizne. Nesprávne vetranie a vysoká vnútorná vlhkosť môžu viesť k tvorbe plesní.
• Osobitná skupina škodlivín: Pri fajčení, pálení sviečok a kúrení v krbe.
• Formaldehyd (HCOH): Uvoľňuje sa zo stavby, napríklad z drevotriesok alebo penových izolačných hmôt.
• Prchavé organické látky (VOC): Šíria sa z nábytku, náterov, podláh a čistiacich prostriedkov.

Väčšie množstvo škodlivín sa môže v organizme prejaviť okamžite. Každý z nás pozná pocit vydýchaného vzduchu. Bežnými príznakmi je aj bolesť hlavy, únava, ospalosť, podráždenie očí, hrdla či zhoršený spánok. Dlhodobý pobyt v znečistenom vnútornom prostredí môže spôsobiť zvýšenú únavu a chorobnosť, ktorá sa môže prejaviť až po niekoľkých rokoch. Ukazovateľom nedostatočného vetrania býva aj zápach.

Princíp fungovania rekuperácie

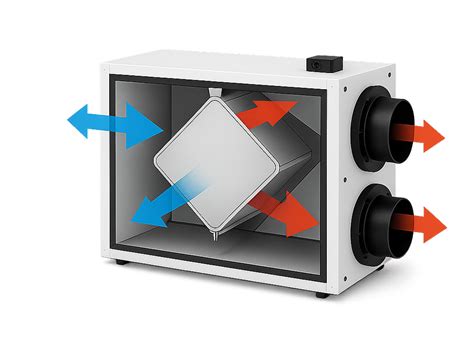

Rekuperačné vetranie využíva princíp spätného získavania tepla z odvádzaného vzduchu. Z vnútorných priestorov je znečistený vzduch odsávaný a potrubím vedený do rekuperačnej jednotky. V nej prechádza cez štrbiny rekuperačného výmenníka, kde predohrieva čerstvý vzduch, ktorý prúdi smerom dnu v oddelených susedných štrbinách. To všetko bez toho, aby sa odvádzaný a privádzaný vzduch vzájomne premiešavali.

Systém centrálneho núteného vetrania so spätným získavaním tepla, známy ako rekuperácia, dokáže zachytiť veľkú časť tepla, ktoré by sa inak stratilo bežným vetraním. To, ako efektívne dokáže rekuperačný systém teplo znovu využiť, je vyjadrené pojmom účinnosť. Pri zariadeniach určených pre rodinné domy sa účinnosť centrálnej rekuperácie pohybuje až do 90 %.

Letný bypass režim

V lete sa rekuperácia prepne do tzv. bypass režimu, ktorý obchádza výmenník tepla. V praxi to znamená, že keď je vonku v noci chladnejšie ako vnútri, systém privedie tento chladnejší vzduch priamo do domu - bez ohrievania. Vzduch stále prúdi cez filtre, takže je čistejší v porovnaní so vzduchom privedeným cez okno.

Typy rekuperačných jednotiek

Na trhu existuje široké spektrum riešení v oblasti riadeného vetrania s rekuperáciou tepla, ktoré sa delia na:

• Centrálne rekuperačné jednotky: Vetrajú celý objekt cez potrubia. Sú umiestnené v technických miestnostiach a vzduch je distribuovaný potrubnými rozvodmi po celom dome. Medzi výhody centrálneho systému patria vysoká účinnosť rekuperácie tepla, tichá prevádzka a jednoduchá údržba.
• Lokálne (decentrálne) rekuperačné jednotky: Montujú sa priamo do stien jednotlivých miestností bez nutnosti rozsiahlych rozvodov. Zabezpečujú vetranie konkrétnej miestnosti. Ich nevýhodou je obmedzená schopnosť vetrania celého domu a nie sú vhodné do priestorov so znečisteným vzduchom, ako sú kuchyne či kúpeľne. Existujú aj jednotky zabudované v ráme okna alebo osadené vo vnútornom ostení, pod parapetnou doskou alebo vedľa okna.
• Pasívne a aktívne rekuperačné jednotky: Pasívne využívajú iba výmenník tepla bez ďalšieho zdroja energie, aktívne majú napríklad tepelné čerpadlá na dodatočné ohrievanie či chladenie vzduchu.
• Jednotky s chladiacim modulom: Niektoré jednotky obsahujú modul na intenzívne chladenie privádzaného vzduchu pre vyšší komfort.

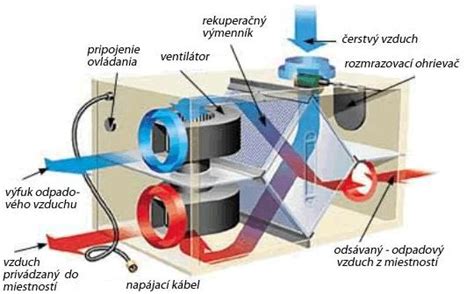

Komponenty rekuperačného systému

1. Rekuperačný výmenník (rekuperátor): V ňom odvádzaný vzduch odovzdáva energiu (teplo alebo chlad) privádzanému vzduchu prúdiacemu opačným smerom. Odovzdávanie tepla prebieha stenami výmenníka. Ak chceme udržať stabilnú úroveň vlhkosti, treba vybrať typ s entalpickým výmenníkom, ktorý umožňuje aj spätné získavanie vlhkosti.
2. Obtoková klapka (bypass): Umožňuje obtok rekuperačného výmenníka, je riadená automaticky. Uplatňuje sa napríklad pri nočnom vetraní v lete, keď chceme, aby chladnejší vonkajší vzduch znížil teplotu v prehriatom interiéri.
3. Riadiaca jednotka: Zabezpečuje riadenie a ovládanie režimov vetrania cez ovládač. Ten môže byť dotykový nástenný v interiéri alebo ako aplikácia v mobile, tablete či počítači. K riadiacej jednotke je možné pripojiť aj ďalšie vstupy, napríklad z vypínačov osvetlenia, snímačov vlhkosti alebo CO2.
4. Protimrazová ochrana: Chráni rekuperačný výmenník v chladných oblastiach. Môže ju zabezpečovať elektrické výhrevné teleso alebo automatická regulácia výkonu ventilátorov.
5. Filtre: Štandardnou výbavou rekuperačných jednotiek sú prívodný a odvodný filter, ktoré zachytávajú hmyz, hrubý prach a tuhé mikročastice (PM). Uhlíkové filtre je možné využiť na odstránenie dymu a nežiaducich pachov. Optická kontrola filtrov je vhodná minimálne raz za tri mesiace.
6. Potrubné rozvody: Prepájajú jednotku s miestnosťami. Samostatne sú vedené pre prívod vzduchu aj jeho odvod. Potrubia môžu byť pozinkované (spiro) alebo plastové (PE, PVC, EPE) a montujú sa do podhľadov alebo horných rohov miestností.
7. Koncové prvky: Zabezpečujú prívod alebo odvod vzduchu z a do miestností a sú osádzané do stien, stropov, podhľadov, ale aj do podláh. Výfukový a nasávací kus by mali byť vzdialené od seba minimálne 1,5 m, ideálna je montáž cez roh domu.
8. Tlmiče: Osádzajú sa medzi jednotku a obytné miestnosti, v ktorých by mohol hluk prekážať.

Niektorí výrobcovia zariadení už ponúkajú rekuperačné systémy, v ktorých sú integrované tepelné čerpadlá s ďalšími zariadeniami. Kompaktné zostavy zabezpečujú vetranie, ohrev vody, vykurovanie či chladenie.

Stropné chladenie a rekuperácia: Ideálna symbióza

Hoci oba systémy majú spoločné jedine to, že v lete interiér chladia, každý ale inak, iným spôsobom a s iným účinkom. Napriek tomu sa dokážu pri správnom nastavení vhodne dopĺňať. Ich kombinácia je skvelá voľba, najmä pre moderné, tesné novostavby.

Stropné chladenie neznižuje teplotu vzduchu miestnosti „vháňaním“ studeného vzduchu, vetraním. Teplo v miestnosti znižuje prostredníctvom stropu chladeného vodou. Tento systém ale nevyhnutne potrebuje doplnkové vetranie. Klasický „okenný“ spôsob je živelný a neefektívny. Riešením je riadené vetranie prostredníctvom rekuperačného vetracieho systému. Okrem efektívneho riadenia vetrania ide tiež o prevádzkovo nízkonákladové riešenie.

Pri stropnom chladení môže bez správneho vetrania vznikať na strope nežiaduci koncentrát. Okrem toho je chladený, ale „vydýchaný“ nevetraný vzduch síce v lete pocitovo v poriadku, zdravotne však nie. Riadené vetranie rekuperáciou je ideálny spôsob zabezpečenia vetrania pri stropnom chladení. Podmienkou je ale správne nastavenie maximálnej rýchlosti prúdenia rekuperovaného vzduchu, odporúčané limitné maximum je 0,2 m/s.

Prečo kombinovať rekuperáciu a stropné chladenie?

• Doplnkové vetranie: Stropné chladenie samo o sebe nevetrá. Rekuperácia poskytuje nevyhnutné riadené vetranie, čím zabraňuje hromadeniu CO2 a vlhkosti a zabezpečuje kvalitný vnútorný vzduch.
• Zdravšie prostredie: Kombinácia sálavého chladenia bez prievanu a filtrovaného čerstvého vzduchu z rekuperácie vytvára optimálne a zdravé vnútorné prostredie, čo je obzvlášť dôležité pre alergikov a astmatikov.
• Komfort a pohoda: Stropné chladenie zabezpečuje rovnomerné ochladenie bez pocitu prievanu, zatiaľ čo rekuperácia udržiava optimálnu kvalitu vzduchu.
• Energetická efektivita: Rekuperácia znižuje náklady na vykurovanie v zime a môže pomôcť predchladzovať vzduch v lete, čím znižuje záťaž na aktívne chladiace systémy. Stropné chladenie je tiež nízkoenergetické riešenie, ktoré sa dá efektívne kombinovať s obnoviteľnými zdrojmi energie, ako sú tepelné čerpadlá.
• Prevencia kondenzácie: Pri správnom nastavení rekuperácie je možné kontrolovať rýchlosť prúdenia vzduchu (limit 0,2 m/s), čím sa minimalizuje riziko kondenzácie na chladených povrchoch stropu, ktoré by mohlo nastať pri nesprávnom vetraní.

Rekuperácia s chladením verzus klasická klimatizácia

Rekuperácia s chladením nie je náhradou klimatizácie - neochladí interiér na 21 °C v horúcom dni. No výrazne zlepší komfort tým, že nedovolí vnútornému vzduchu sa prehriať a večer rýchlejšie ochladí priestor. Porovnanie oboch systémov odhaľuje ich základné rozdiely a výhody.

Investícia a návratnosť

Aj keď sú obe riešenia investične náročné, oplatia sa, ich návratnosť je nesporná. Návratnosť investície do rekuperačného systému závisí od jeho účinnosti a ceny vstupnej energie v systéme. Návratnosť investície do stropného chladenia je porovnateľná s návratnosťou vstupných nákladov rekuperačného systému. Benefitom je využitie „dva v jednom“: stropné chladenie môže byť v zime doplnkovým systémom vykurovania. Okrem finančných úspor prinášajú tieto systémy aj nezaplatiteľné zdravotné a komfortné benefity.

Kedy sa oplatí investovať do kombinácie stropného chladenia a rekuperácie?

Kombinácia stropného chladenia a rekuperácie je ideálnym riešením pre:

• Novostavby: Ideálne riešenie pre novostavby s dôrazom na nízkoenergetický alebo pasívny štandard (energetická trieda A0). Umožňuje celoročné riadené vetranie a udržiavanie komfortu. V novostavbách sa rekuperácia dá ľahko integrovať už v projekte.
• Rodinné domy: S vhodným tvarom a veľkosťou okien a dverí, dostatočnou izoláciou stavebných konštrukcií, vhodne zvoleným systémom vykurovania či využitím obnoviteľného zdroja energie.
• Byty: Ak je technicky možné zabudovať rekuperačnú jednotku (napr. decentrálne riešenie), má zmysel najmä v mestských bytoch, kde sa nedá vetrať prirodzene kvôli hluku alebo smogu.
• Kombinácia s fotovoltikou a inteligentným riadením: Ak máte fotovoltiku a smart riadenie, optimalizujete spotrebu a časovanie chladenia - maximum komfortu za minimum energie.

Ak zvažujete investovať do kombinácie stropného chladenia, kúrenia a riadeného vetrania rekuperáciou, obráťte sa na profesionálov. Zistiť, ktoré riešenie je vhodnejšie, je úloha pre odborníkov. Pred realizáciou je nevyhnutné nechať si vypracovať projekt vetrania. Pri návrhu je dôležitá veľkosť priestorov a počet osôb v domácnosti. Podľa toho je možné určiť, aké množstvo čerstvého vzduchu je potrebné pre priestor zabezpečiť. V projekte rekuperácie treba tiež zohľadniť členitosť a dispozičné riešenie miestností. Pri porovnávaní rekuperačných systémov sa pýtajte aj na nezávislé certifikáty, potvrdzujúce uvádzané parametre a nezabudnite sa uistiť, čo všetko je obsiahnuté v základnej cene ponúkaného systému.
