Problémy s elektroinštaláciou v školských budovách nie sú v slovenskom vzdelávacom systéme novinkou. Mnohé školy stále fungujú s rozvodmi, ktoré pamätajú ešte socializmus, čo so sebou prináša nielen neefektivitu, ale predovšetkým bezpečnostné riziká. V mnohých slovenských školách sú bežnou realitou pôvodná hliníková elektroinštalácia, preťažené okruhy, blikajúce žiarivky na chodbách a chaos s predlžovačkami v učebniach. Jediným efektívnym riešením je komplexná rekonštrukcia.
Jeden z konkrétnych príkladov, ktorý poukazuje na nevyhnutnosť zásadných zmien, je nedávna rozsiahla rekonštrukcia elektroinštalácie v Základnej škole Ilava, Medňanská. Tento projekt, realizovaný počas letných prázdnin, bol komplexným riešením dlhodobo neuspokojivého stavu elektrických sietí, ktoré ohrozovali nielen plynulý chod školy, ale aj bezpečnosť jej žiakov a zamestnancov.
Prečo je rekonštrukcia starej elektroinštalácie nevyhnutná?
Staré elektroinštalácie v školských budovách predstavujú značné bezpečnostné riziko a mnohé školy fungujú s elektrickými rozvodmi, ktoré pamätajú ešte obdobie socializmu. Tieto staré elektroinštalácie so sebou prinášajú viaceré riziká a nevýhody.
Bezpečnostné riziká a zastarané materiály
Stará alebo nekvalitná elektrická inštalácia môže predstavovať nebezpečenstvo požiaru alebo elektrických šokov. Hliníkové rozvody, ktoré sa často nachádzajú v starších budovách, nespĺňajú aktuálne predpisy a záťažové stupne. Dvojžilové vedenie navyše neumožňuje zapojenie prúdového chrániča, ktorý je kľúčový pre ochranu pred úrazom elektrickým prúdom. Ak sa navyše uvoľní spoj vodiča PEN, fáza sa objaví na kostrách spotrebičov v danom obvode, čo je mimoriadne nebezpečné pre obyvateľov domácnosti. Hliníkové vodiče pôsobením prechodu prúdu a oteplenia tzv. tečú, uvoľňujú sa zo skrutkového spoja. Tým dochádza k zvýšeniu prechodového odporu, následnému otepleniu, iskreniu a pod., čo môže viesť až k vzniku požiaru.
Elektroinštalácie s hliníkovými vodičmi vyžadujú vykonávanie pravidelných revízií, v rámci ktorých treba dotiahnuť skrutkové spoje v škatuliach. Revízne správy odporúčali kompletnú rekonštrukciu už niekoľko rokov dozadu. Pravidelné revízie elektrických zariadení podľa vyhlášky č. 508/2009 Z. z. a normy STN 33 1500 často odhalia nedostatky v revíznej správe, ktoré vyžadujú okamžité riešenie, najmä ak ohrozujú bezpečnosť.
Neefektívnosť a nedostatočná kapacita
Staré rozvody nie sú dimenzované na dnešné množstvo a výkon elektrospotrebičov. To vedie k preťaženiu okruhov, častému vypadávaniu ističov a v horšom prípade k skratom a požiarom. V škole preto neustále dochádzalo k poruchám, výpadkom elektrickej energie z dôvodu preťaženia siete a hrozilo aj riziko požiaru. Problémy sa navyše zintenzívnili po realizácii projektu modernizácie učební. „Veľmi často sa stávalo, že pri spustení nových zmodernizovaných učební vyhadzovalo staré poistky."
Staré hliníkové rozvody majú vyššie prechodové straty, čo znamená zbytočné plytvanie elektrickou energiou a vyššie prevádzkové náklady. Slabé a nevyhovujúce osvetlenie - staré žiarivky blikajú, svietia nerovnomerne a nespĺňajú požiadavky normy STN EN 12464-1 na intenzitu osvetlenia v učebniach (norma stanovuje minimálnu udržiavanú osvetlenosť Em 300 lx pre učebne/hlavné pracoviská a 500 lx pre tabuľu). Staré zásuvky a vypínače - rozpadnuté, bez potrebnej ochrany, nevyhovujúce súčasným požiadavkam. Nedostatok zásuviek sa najviac pociťuje v triedach, kde je potrebné pripojiť modernú techniku ako projektory, počítače či interaktívne tabule.
Plánovanie a realizácia komplexnej rekonštrukcie
Rekonštrukcia elektroinštalácie je komplexným procesom a tak sa nezaobíde bez odborne vypracovaného projektu. Tento projekt bude odpovedať na otázky, aké prvky bude novú elektroinštaláciu tvoriť, ako budú vedené elektro rozvody a tiež, v ktorých miestach sa budú nachádzať elektrické zásuvky, vypínače, ističe a ďalšie prvky. Rekonštrukcia elektroinštalácie spravidla nie je úplne jednoduchou záležitosťou a oplatí sa preto všetko si dôkladne premyslieť.
Fázy rekonštrukcie
- Projektová dokumentácia: Celý proces rekonštrukcie zvládnete omnoho ľahšie, ak si všetko zodpovedne naplánujete. Pri plánovaní rekonštrukcie elektroinštalácie platí, že čím lepšie si všetko načasujete, tým menej starostí a nákladov budete mať.
- Demontáž: Každá rekonštrukcia elektroinštalácie začína demontovaním starých ochranných prvkov, káblov, svietidiel, zásuviek a rozvádzačov.
- Inštalácia nových prvkov: Nasleduje inštalácia nových rozvodov, zvyčajne skrytých pod omietkou alebo vedených cez bezhalogénové káblové lišty. Pre školské budovy sa dnes odporúča použitie bezhalogénových káblov N2XH/BH s nízkou dymovosťou, ktoré sú samozhášavé a spomaľujú šírenie ohňa. Potom sa zapojí nový rozvádzač a nastaví prúdový chránič.
- Montáž zásuviek, vypínačov a svietidiel: Súčasťou modernizácie býva aj výmena zásuviek, vypínačov a svietidiel. Osvetlenie musí spĺňať požiadavky normy STN EN 12464-1.
- Revízia elektroinštalácie: Hoci následná revízia síce nie je povinná, môže byť však veľmi užitočná a dôrazne ju odporúčame nechať vykonať ako posledný krok pred sprevádzkovaním novej elektroinštalácie. Jej výsledkom bude revízna správa, ktorá vám poslúži ako doklad o bezpečnosti vynovenej elektroinštalácie.
Elektroinštalácie - Výmena elektrických rozvodov
Príklad zo ZŠ Ilava: Od postupných etáp k jednorazovej rekonštrukcii
Mesto Ilava, ako zriaďovateľ školy, pristupovalo k riešeniu problému zodpovedne. „Mesto Ilava dalo vypracovať projektovú dokumentáciu rozdelenú na tri samostatné etapy realizácie tak, aby mohlo postupne podľa finančných možností naplánovať financovanie rekonštrukcie v jednotlivých rozpočtových rokoch. Predpokladané náklady na celkovú rekonštrukciu elektroinštalácie boli stanovené vo výške 120-tisíc eur,“ informovala vedúca Finančno - majetkového oddelenia mesta Ilava Viera Baginová.
Napriek počiatočnému plánu postupnej realizácie došlo k strategickej zmene. „Ako však dodala, vo verejných obstarávaniach plánovaných investičných akcií v roku 2021 došlo k značným úsporám, preto mesto pripravilo návrh na zmenu rozpočtu tak, aby v roku 2021 bola zrealizovaná cez letné prázdniny rekonštrukcia v celom rozsahu,“ uviedla V. Baginová. Táto úspora umožnila radnici prijať odvážnejšie rozhodnutie.
„Radnica teda mala dve možnosti - rekonštruovať elektroinštaláciu po etapách od prízemia až po druhé poschodie s tým, že troje letné prázdniny by boli využité na postupné opravy, alebo sa pustiť do rekonštrukcie kompletne pre celú budovu,“ uviedla V. Baginová. Napokon sa vedenie mesta rozhodlo pre komplexnú rekonštrukciu. „Rozhodli sme sa pre druhú možnosť - že to nebudeme naťahovať na tri roky. Bolo to termínovo dosť na hrane, ale nakoniec aj s rizikom, že by mohli byť problémy pri nástupe detí do školy, sme zvolili komplexnú rekonštrukciu,“ uviedol zástupca primátora mesta Ilava Anton Bajzík. Celková výška tejto investície po vysúťažení dodávateľa stavebných prác dosiahla 75-tisíc eur, čo predstavuje významnú úsporu oproti pôvodnému odhadu.

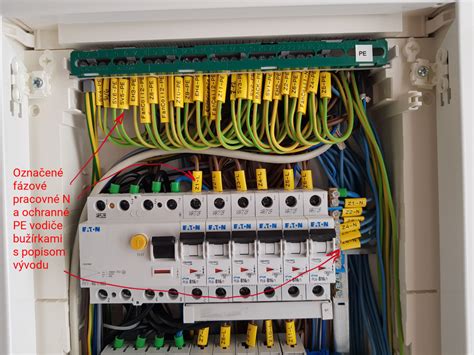

„Teraz je kompletne prerobená elektroinštalácia v celej budove s hlavnou rozvodnou skriňou, s rozvodnými skriňami na každom poschodí, s prístupom na internet,“ doplnil A. Bajzík. Táto voľba, hoci s rizikom časového sklzu, sa ukázala ako najefektívnejšia.
Kľúčové aspekty moderných elektroinštalácií v školách
Kvalitne a správne nainštalované inštalácie umožnia bezproblémovú prevádzku všetkých domácich, resp. školských spotrebičov. Elektroinštalácia musí byť v prvom rade bezpečná. Platí preto, že rovnako ako jej projektovanie, tak aj realizácia patrí do rúk odborníkom postupujúcim v súlade s aktuálnymi normami. Inštalovanie hliníkových vodičov vo vnútorných rozvodoch elektroinštalácie je dnes zakázané. Preferovaným materiálom sú medené vodiče s izoláciou odolnou voči šíreniu ohňa.
Bezpečnostné štandardy a technické riešenia
Moderné inštalácie sa realizujú v sústave TN-S, kde sú okrem fázových vodičov vedené samostatne ochranný vodič PE (zelenožltý) a neutrálny vodič N (svetlomodrý). Sústava TN-S je oproti TN-C s kombinovaným PEN vodičom výrazne bezpečnejšia, najmä vďaka možnosti spoľahlivého použitia prúdových chráničov. Materiály inštalačných rúrok a ostatných komponentov musia spĺňať prísne kritériá nehorľavosti a odolnosti voči šíreniu plameňa.
Inštalačné škatule sú dnes vybavené bezskrutkovými svorkami (tzv. WAGO svorky), ktoré zabezpečujú spoľahlivé a bezpečné spojenie vodičov. Tieto svorky sú priestorovo úspornejšie a eliminujú riziko uvoľnenia spoja v dôsledku vibrácií alebo tepelných zmien. Podľa vyhlášky č. 508/2009 Z. z. môže práce na elektrickom zariadení vykonávať iba osoba s príslušným oprávnením (odbornou spôsobilosťou podľa § 19 až § 24).
Dimenzovanie a súčasný príkon
Pri návrhu modernej elektroinštalácie je kľúčové zohľadniť takzvaný súčasný príkon bytu - teda maximálne množstvo elektrickej energie, ktoré môže byť v danom momente využité. S nárastom počtu a výkonu elektrických spotrebičov sa tento príkon neustále zvyšuje. Nesprávne dimenzovanie prierezov vedení a veľkostí ističov môže viesť k preťaženiu a poškodeniu inštalácie. Normy udávajú štandardné hodnoty uvažovaného súčasného príkonu bytu, ktoré sa líšia v závislosti od kategórie (A, B, C).
Rastúca popularita elektrického varenia, používanie mikrovlnných rúr, halogénových sporákov, či elektrického vykurovania a klimatizácií predstavujú pre elektroinštalácie značnú záťaž. Trojfázová elektroinštalácia, s napätím 230/400V, sa stáva čoraz nevyhnutnejšou, najmä v domácnostiach s vyššou spotrebou elektrickej energie. Využíva sa pri zariadeniach ako sú elektrické kotly, varné dosky, alebo elektrické podlahové vykurovanie.
Požiadavky na minimálny počet obvodov a zásuviek sa tiež výrazne zmenili. Kým kedysi postačoval v byte jeden svetelný a jeden zásuvkový okruh (okrem malometrážnych bytov), dnes sú tieto požiadavky omnoho vyššie. Napríklad v kuchyni by malo byť podľa noriem minimálne päť zásuviek, aby sa pokryli potreby chladničky, umývačky riadu, mikrovlnnej rúry, varnej kanvice a ďalších drobných spotrebičov. Podobne je to aj so svetelnými obvodmi, kde je často žiaduce riešiť osvetlenie viacerými spôsobmi - napríklad kombináciou centrálneho a lokálneho osvetlenia.
Elektroinštalačné zóny a plánovanie

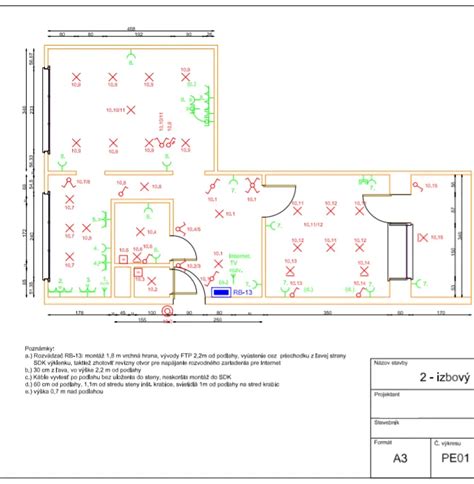

V súčasnosti sa elektroinštalácie realizujú prednostne v takzvaných elektroinštalačných zónach. Tieto zóny definujú miesta, kde je bezpečné a vhodné ukladať elektrické vedenia v stenách. Vedenie mimo týchto zón je možné, ale musí byť realizované kolmo z najbližšej zóny. Týmto spôsobom sa znižuje riziko poškodenia skrytých vedení pri vŕtaní či zavesení predmetov na stenu. Pri plánovaní elektroinštalácie je dôležité myslieť na budúce potreby a predpokladané dispozičné riešenie priestoru. Projekt má predovšetkým vystihovať predpokladané dispozičné riešenie priestoru a elektroinštalácia by sa mala po realizácii čo najviac približovať pôvodnému projektu. Neočakávané zmeny v priebehu realizácie preto zaznamenávame do projektovej dokumentácie ako tzv. skutočné vyhotovenie elektroinštalácie. Aby zmien bolo čo najmenej, už v procese projektovania projektu môžeme konzultovať svoje požiadavky s elektroprojektantom. Ak napríklad plánujeme v obývačke umiestniť v niektorom rohu stolík s televíznym prijímačom, DVD prehrávačom a hi-fi súpravou, budeme na tomto mieste potrebovať väčší počet zásuviek.
Slaboprúdové inštalácie
Okrem silnoprúdových rozvodov, ktoré zabezpečujú základné fungovanie budovy, je dôležité myslieť aj na slaboprúdové inštalácie. Medzi slaboprúdové elektroinštalácie patria inštalácie na vedenie internetu, anténové inštalácie, inštalácie interkomu a rôznych monitorovacích a bezpečnostných systémov. V kontexte školy to znamená zabezpečenie spoľahlivého pripojenia na internet a wifi, čo je dnes už štandardom pre moderné vzdelávanie. Inštalovanie elektroinštalácií pre inteligentné nastavenie domácich zariadení a vytváranie inteligentných domácností je úlohou odborných elektrikárov, ktorí sa musia neustále vzdelávať a sledovať trendy na trhu, aby svojim zákazníkom mohli ponúknuť kvalitné služby.
Modernizácia osvetlenia: Rýchla cesta k úsporám
Osvetlenie je oblasť, kde dokážete dosiahnuť najväčší efekt s najmenším zásahom do elektroinštalácií v škole. Rekonštrukciou osvetlenia vo väčšine starších škôl môžete dosiahnuť úsporu energie v rozmedzí 30 - 50 %, pričom pri prechode z klasických žiariviek na LED technológiu to môže byť až 60 % a viac. V oblasti osvetlenia sa dosahujú najväčšie úspory s najmenším zásahom do elektroinštalácií.
Odolné a efektívne svietidlá pre rôzne priestory

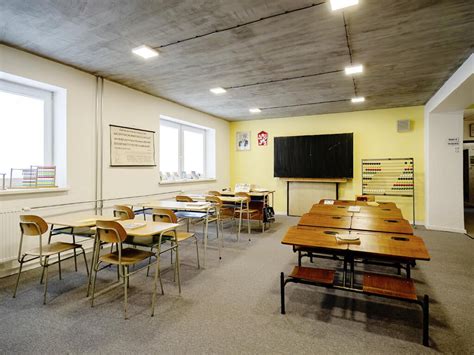

- Učebne a triedy: Tu sa jednoznačne oplatí investícia do nových LED panelov (napr. LEDVANCE PL COMP 600 alebo PL COMP 1200 pre komfortné osvetlenie bez oslnenia). Osvetlenie musí spĺňať požiadavky normy STN EN 12464-1, ktorá určuje minimálne hodnoty intenzity osvetlenia pre jednotlivé typy priestorov v školách - od tried až po telocvične.
- Chodby a toalety: Odporúčame LEDVANCE SF SLIM s krytím IP65 pre vlhké priestory alebo DL SLIM ALU.
- Telocvične: Tu je kľúčová odolnosť a výkon. LED trubice sú zárukou rýchlej výmeny, nižších nákladov na realizáciu a jednoduchšej údržby.
Po demontáži starého svietidla často ostáva na strope viditeľný otvor, zmenená farba omietky alebo nezakryté otvory po kotvách. Jedno z najpraktickejších riešení pre školy je použitie väčšieho svietidla, ktoré prekryje stopu po pôvodnom. Namiesto nákladných úprav stropu stačí zvoliť nové svietidlo s väčšími rozmermi, ktoré celú plochu zakryje.
Zásuvky a vypínače: Dostatok a bezpečnosť na prvom mieste

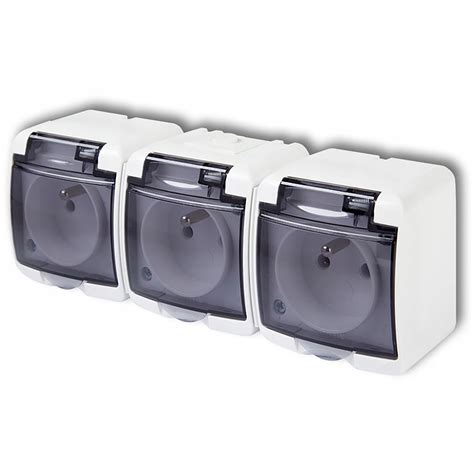

V dnešnej dobe spotrebičov a elektroniky nie je zásuviek nikdy dosť! V mnohých školách sa stretnete so situáciou, keď je v triede jedna zásuvka a z nej vedie predlžovačka cez celú miestnosť k projektoru, počítaču a interaktívnej tabuli. Ak je predlžovačka používaná ako trvalé riešenie namiesto chýbajúcej zásuvky, nie je to práve najvhodnejšie riešenie z hľadiska bezpečnosti.
Ak ste sa rozhodli pre zásahy do elektroinštalácie, v rámci ktorých je potrebné vymeniť aj zásuvky a vypínače, odporúčame vybrať jednotný rad v celej škole. Rad ABB Zoni je skvelým príkladom, ktorý kombinuje moderný dizajn, vysokú mieru odolnosti a širokú ponuku komponentov či rôznych detailov v rámci zásuviek a vypínačov.
Minimalizácia dopadu na vzdelávací proces a komplexná obnova
Jednou z kľúčových výziev pri rozsiahlych stavebných prácach v školskom prostredí je minimalizácia dopadu na vzdelávací proces. V prípade Základnej školy Ilava, Medňanská, sa napriek rozsahu prác podarilo tento cieľ naplniť. „Vyučovací proces napokon rekonštrukcia do veľkej miery neovplyvnila, všetko sa stihlo dokončiť v prvom septembrovom týždni,“ uviedla riaditeľka školy Dana Škultétyová.
„Vyučovanie v triedach prvého stupňa základnej školy rekonštrukcia elektriny neovplyvnila, na druhom stupni mali žiaci jeden deň riaditeľské voľno a ďalšie dni vyučovanie prebiehalo podľa obvyklého harmonogramu na začiatku školského roka,“ zodpovedala otázky ohľadom výučby žiakov druhého stupňa riaditeľka školy Dana Škultétyová. Vedenie školy dokázalo pragmaticky využiť aj nepriaznivú situáciu.
„2. septembra 2021 sme otvorili školský rok v „núdzovom režime“. Keďže počasie bolo priaznivé, využili sme situáciu a zabezpečili účelové cvičenie pre celú školu, čím sme ušetrili iné dni vyučovania a to všetko v súlade so školským vzdelávacím programom,“ vysvetlila zástupkyňa pre druhý stupeň Miroslava Rýdza. „Pre druhý stupeň zorganizovala exkurziu na Butkov PaedDr. Bagínová v spolupráci s Ing. Barcíkom, riaditeľom Cementárne Ladce. Prostredníctvom pána primátora sme zorganizovali akciu Rozhýb svoju školu, kde si žiaci po prázdninách mali možnosť zmerať sily a otestovať súdržnosť kolektívu,“ dodala M. Rýdza, čím poukázala na aktívny prístup školy k riešeniu logistických výziev.
Rekonštrukcia elektroinštalácie v škole nie je len o výmene žiaroviek za úsporné. Počas rekonštrukcie sa vyskytli aj drobné poškodenia stien. „Pretože sme nemohli dopustiť, aby sa žiaci vrátili do tried s rozbitými stenami, škola sa rozhodla vymaľovať priestory na vlastné náklady,“ povedala zástupkyňa Miroslava Rýdza. „Zabezpečili sme firmu Novosad, ktorá v tesnom závese za elektrikármi vymaľovala triedy, učebne, špeciálne učebne, kancelárie, zborovňu, chodby, schodištia, kabinety, sklady a toalety. Práca im ide naozaj od ruky, pracujú čisto a rýchlo,“ pochválila prácu firmy zástupkyňa. Napokon radnica objednala aj upratovaciu službu, ktorá profesionálnymi strojmi vyčistila všetky priestory. Výsledkom bola škola pripravená na nový školský rok: „13. septembra sme zasadli do lavíc v nových čistých triedach s funkčnými a bezpečnými zásuvkami, s internetovým pripojením, s wifi a pocitom dobre vykonanej práce.“
Dôležitosť pravidelných revízií a budúce plány
Napriek tomu, že nová elektroinštalácia spĺňa všetky aktuálne normy, jej pravidelná kontrola je nevyhnutná. Revízie elektroinštalácie nie sú len formálnym úkonom, ale kľúčovým prvkom zabezpečenia dlhodobej bezpečnosti a spoľahlivosti. Revízny technik vykonáva odbornú prehliadku a skúšku elektroinštalácie, počas ktorej zisťuje prípadné nedostatky a navrhuje ich odstránenie. Pravidelné revízie pomáhajú predchádzať krízovým situáciám, eliminujú potenciálne zdroje porúch a zabezpečujú, že elektroinštalácia je plne funkčná a schopná splniť všetky primerané nároky.
Príklad Základnej školy Ilava, Medňanská, je dôležitou pripomienkou, že investícia do modernej a bezpečnej elektroinštalácie nie je len nákladom, ale nevyhnutnosťou pre zabezpečenie kvalitného a bezpečného vzdelávacieho prostredia. Tento projekt ukazuje, že aj napriek počiatočným výzvam a zložitosti je možné dosiahnuť komplexné riešenie, ktoré prinesie dlhodobé benefity pre celú školskú komunitu. Podobné rekonštrukcie prebiehajú aj v iných inštitúciách, ako napríklad v materských školách v Žiari nad Hronom, kde bola realizovaná kompletná rekonštrukcia elektroinštalácie s nákladmi takmer 93.000 eur financovaná z úveru z Envirofondu. Tieto iniciatívy sú kľúčové pre zabezpečenie bezpečného a moderného prostredia pre najmladšiu generáciu.
„Riaditeľka školy taktiež spomenula aj ďalšie plány do budúcnosti, ktoré by rada zrealizovala. Ide o vylepšenie informačného systému školy, tiež o rôzne opravy v telocvični,“ uviedla riaditeľka. Všetko však závisí od finančných možností a prostriedkov školy. Elektromery pôvodne umiestnené vo vnútri bytu či domu, pri rekonštrukcii dodávateľ elektriny prísne vyžaduje umiestniť nový elektromerový rozvádzač na verejne prístupnom mieste.
