Projektová dokumentácia pre časť číslo 4 zákazky sa zameriava na podstatnú zmenu a modernizáciu existujúcej infraštruktúry tepelných rozvodov na sídlisku KVP. Konkrétne sa jedná o okruhy odovzdávacích staníc tepla (OST) s označeniami 2641, 2643 a 2644. Primárnym cieľom tejto rozsiahlej rekonštrukcie je modernizácia systému dodávky tepla a teplej úžitkovej vody (TÚV) a predovšetkým významné zníženie tepelných strát v potrubných sieťach prevádzkovaných spoločnosťou TEHO s.r.o. Tento ambiciózny projekt si kladie za cieľ zvýšiť celkovú efektivitu a spoľahlivosť dodávky energií pre obyvateľov sídliska. Účelom stavby je modernizácia systému dodávky tepla a teplej vody a zníženie tepelných strát v rozvodoch TEHO s.r.o., na sídlisku KVP.
Zachovanie koncepcie a inovácia technológie
Aj napriek rozsiahlym stavebným a montážnym prácam sa v rámci realizácie teplovodných rozvodov nezmení základná koncepcia zásobovania jednotlivých odberných miest. Jestvujúci sekundárny rozvod z centrálnej OST bude modernizovaný s napojením na pôvodné rozvody v jednotlivých objektoch. Existujúce sekundárne rozvody, ktoré vychádzajú z centrálnych odovzdávacích staníc tepla, budú modernizované a následne napojené na pôvodné rozvody v jednotlivých bytových domoch. Dôležité je poznamenať, že vnútorné rozvody v samotných objektoch nebudú predmetom tejto rekonštrukcie, čím sa minimalizujú zásahy do súkromných priestorov obyvateľov.

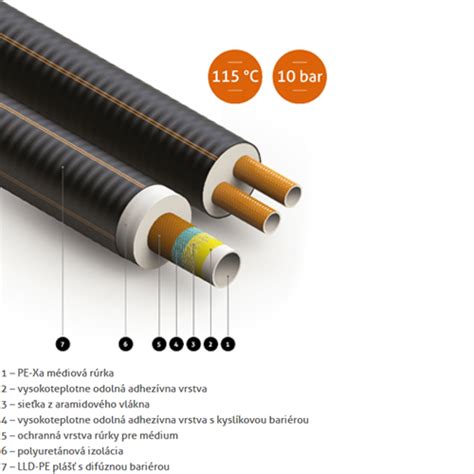

Kľúčovým prvkom modernizácie je implementácia pokročilejších technológií a materiálov. Realizáciou stavby sa dosiahne zníženie strát tepla použitím modernejšieho rozvodu tepla. Pre teplú úžitkovú vodu budú použité predizolované flexibilné plastové potrubné systémy, ktoré ponúkajú vynikajúce izolačné vlastnosti a dlhú životnosť. Pre ústredné kúrenie (ÚK) sa bude využívať predizolovaný potrubný systém z uhlíkovej ocele, ktorý je navrhnutý tak, aby odolával vysokým teplotám a tlakom a zároveň minimalizoval tepelné úniky.
Postup prác a napojenie na existujúce siete

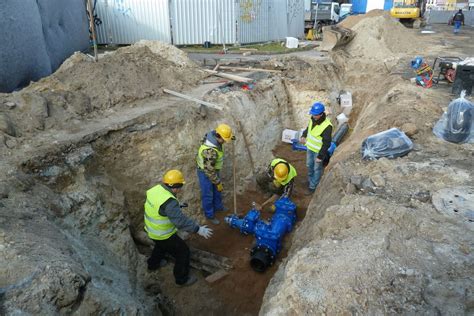

Prípojky v rámci projektu riešia sekundárne teplovodné potrubie od napojovacieho bodu v pôvodných výmenníkových staniciach tepla až do jednotlivých obytných domov. Potrubná trasa bude v maximálnej možnej miere vedená v pôvodných trasách existujúcich rozvodov TEHO. V jestvujúcich trasách ÚK sa staré, často korodované a tepelne neefektívne potrubie demontuje a na jeho miesto sa uloží nové, moderné potrubie.
Pri ukladaní nových potrubí je nevyhnutné myslieť na ich optimálne umiestnenie. Vedľa nových potrubí pre ústredné kúrenie budú tesne vedľa nich, v ochrannom pásme, umiestnené aj nové rozvody teplej úžitkovej vody. Tento spôsob inštalácie zabezpečuje efektívne využitie priestoru a zároveň umožňuje jednoduchšie riešenie pripojení a údržby. V prípade, že nové potrubie TÚV bude natlakované, počas plánovanej odstávky sa vykonajú tzv. ostré prepoje. Po ich úspešnom dokončení sa demontuje existujúce potrubie TÚV.
Ecoflex - predizolované potrubie
Po ukončení montáže potrubia nasleduje proces zásypu výkopu a následné terénne úpravy. Cieľom je uviesť okolitý terén do pôvodného stavu, čím sa obnoví estetický vzhľad sídliska a minimalizujú sa akékoľvek narušenia verejného priestranstva. Súčasťou projektu je aj príslušná časť sadových úprav, označená ako SO 013 Sadové úpravy, ktorá zabezpečí obnovu zelene a celkovú rekultiváciu dotknutých plôch.
Zber dát a monitorovanie systému
Modernizácia sa netýka len samotných potrubí, ale aj systému monitorovania a zberu dát. Projekt rieši aj návrh a špecifikáciu zberu dát z meračov tepla, ktoré sú umiestnené v strojovniach bytových domov. Na tento účel bude využitý dátový kábel, uložený v ochrannej rúre (chráničke). Paralelne s týmto káblom, vo výkopoch a v bezprostrednej blízkosti rekonštruovaného potrubia, bude vedená aj rezervná chránička. Táto rezervná chránička končí v odovzdávacích staniciach tepla OST 2641, OST 2643 a OST 2644, čím poskytuje flexibilitu pre budúce rozšírenie alebo úpravy dátového systému. Zber dát z meračov tepla je kľúčový pre efektívne riadenie vykurovacieho systému. Umožňuje presné sledovanie spotreby tepla v jednotlivých objektoch, identifikáciu prípadných anomálií a optimalizáciu dodávky energie. Vďaka modernému dátovému prenosu bude možné v reálnom čase monitorovať prevádzkové parametre a rýchlo reagovať na akékoľvek problémy.
Technické špecifikácie a požiadavky na materiály
Realizácia diela zahŕňa všetky nevyhnutné práce, dodávky a činnosti potrebné na korektnú, spoľahlivú a bezpečnú prevádzku rozvodov. Tieto práce sú rozdelené do troch hlavných kategórií: stavebné práce, montážne práce a organizačná a dokumentačná časť. Uchádzači o zákazku, ktorí predkladajú ponuku pre časť číslo 4, musia v rámci svojej ponuky (v časti "Ostatné") predložiť špecifické doklady a dokumenty, ktoré preukazujú súlad s technickými normami a nariadeniami.
Jednou z kľúčových požiadaviek je predloženie "Vyhlásenia o parametroch" podľa Nariadenia Európskeho parlamentu a Rady (EÚ) č. 305/2011. Toto vyhlásenie, konkrétne podľa článku 6 v spojení s prílohou II, sa vzťahuje na použité predizolované potrubné materiály. Je nevyhnutné, aby jednotlivé komponenty sekundárneho rozvodu spĺňali stanovené parametre pre teplovodnú sieť.
Parametre sekundárnych rozvodov
| Typ rozvodu | Menovitá teplota vody | Konštrukčný tlak |
|---|---|---|
| Ústredné kúrenie (ÚK) | 70/55 °C (vstup/výstup) | 0,6 MPa |
| Teplá úžitková voda (TÚV) a cirkulácia (CTV) | 10/55 - 60 °C (vstup/výstup) | 1,0 MPa |
Okrem technických parametrov materiálov je vyžadované aj preukázanie odbornej spôsobilosti dodávateľa. Uchádzač alebo osoba, ktorú bude mať na plnenie zmluvy k dispozícii, musí mať oprávnenie montovať ponúkaný potrubný systém na ÚK. Toto oprávnenie môže byť preukázané napríklad vyhlásením výrobcu potrubného systému o zaškolení na montáž. Rovnako tak musí uchádzač preukázať oprávnenie montovať potrubný systém na TÚV. Tieto prísne požiadavky na materiály a odbornosť montáže sú zárukou, že rekonštrukcia prinesie dlhodobé a spoľahlivé riešenie, ktoré zvýši komfort bývania a zároveň prispeje k ochrane životného prostredia prostredníctvom zníženia energetických strát.
Pri práci s predizolovaným potrubím bude využívaná aj špecializovaná technika ako napríklad EXACT PipeCut P1000 na efektívne rezanie predizolovaného potrubia.
Dotknuté lokality a odovzdávacie stanice tepla
Rekonštrukcia a modernizácia rozvodov tepla sa týka viacerých okruhov na sídlisku KVP. Projektová dokumentácia pre časť číslo 4 zákazky sa zameriava na podstatnú zmenu a modernizáciu existujúcej infraštruktúry tepelných rozvodov na sídlisku KVP. Konkrétne sa jedná o okruhy odovzdávacích staníc tepla (OST) s označeniami 2641, 2643 a 2644. Medzi konkrétne miesta patrí SO 010 - OST 2641 Cottbuská ul., Wuppertálska ul. Ďalšou dotknutou oblasťou je SO 011 - OST 2643 Wuppertálska ul., Titogradská ul.
