Projekt rieši modernizáciu a rekonštrukciu vykurovacieho rozvodu, ktorý bude vedený v trase existujúceho sekundárneho rozvodu a z časti vo voľnom výkope na jednotlivých vykurovacích okruhov na Sídlisku Sekčov v Prešove. Rekonštrukciou a optimalizáciou rozvodov tepla, OST a doplnením KOST sa rozvody tepla prispôsobia zníženému dopytu po využiteľnom teple a vytvoria sa predpoklady na zníženie spotreby primárnej energie. Hlavným cieľom projektu je rozvoj účinnejších systémov centralizovaného zásobovania teplom založených na dopyte po využiteľnom teple. Špecifickým cieľom projektu je zníženie strát tepla a úspora PEZ v systéme CZT v meste Prešov prostredníctvom rekonštrukcie časti rozvodov v rámci vetiev T1 - T7. Uvedený cieľ bude možné dosiahnuť po realizácii zásluhou zníženia tepelných strát v potrubných rozvodoch a zníženia nákladov na opravy pri poruchách potrubí.
Projektová dokumentácia pre časť číslo 4 zákazky sa zameriava na podstatnú zmenu a modernizáciu existujúcej infraštruktúry tepelných rozvodov na sídlisku KVP. Konkrétne sa jedná o okruhy odovzdávacích staníc tepla (OST) s označeniami 2641, 2643 a 2644. Primárnym cieľom tejto rozsiahlej rekonštrukcie je modernizácia systému dodávky tepla a teplej úžitkovej vody (TÚV) a predovšetkým významné zníženie tepelných strát v potrubných sieťach prevádzkovaných spoločnosťou TEHO s.r.o. Tento ambiciózny projekt si kladie za cieľ zvýšiť celkovú efektivitu a spoľahlivosť dodávky energií pre obyvateľov sídliska.
Čoraz viac projektov sa v súčasnosti týka rekonštrukcií s cieľom zabezpečiť modernizáciu tepelných rozvodov a zlepšiť efektívnosť tepelného hospodárstva. Zamedzením úniku vody a tepla do okolia sa zlepší stav tepelných sietí z ekonomického aj environmentálneho hľadiska.
Zachovanie koncepcie, inovácia technológie
Napriek rozsiahlym stavebným a montážnym prácam sa v rámci realizácie teplovodných rozvodov nezmení základná koncepcia zásobovania jednotlivých odberných miest. Existujúce sekundárne rozvody, ktoré vychádzajú z centrálnych odovzdávacích staníc tepla, budú modernizované a následne napojené na pôvodné rozvody v jednotlivých bytových domoch. Dôležité je poznamenať, že vnútorné rozvody v samotných objektoch nebudú predmetom tejto rekonštrukcie, čím sa minimalizujú zásahy do súkromných priestorov obyvateľov.
Kľúčovým prvkom modernizácie je implementácia pokročilejších technológií a materiálov. Realizáciou stavby sa dosiahne zníženie strát tepla použitím modernejšieho rozvodu tepla. Pre teplú úžitkovú vodu budú použité predizolované flexibilné plastové potrubné systémy, ktoré ponúkajú vynikajúce izolačné vlastnosti a dlhú životnosť. Pre ústredné kúrenie (ÚK) sa bude využívať predizolovaný potrubný systém z uhlíkovej ocele, ktorý je navrhnutý tak, aby odolával vysokým teplotám a tlakom a zároveň minimalizoval tepelné úniky.

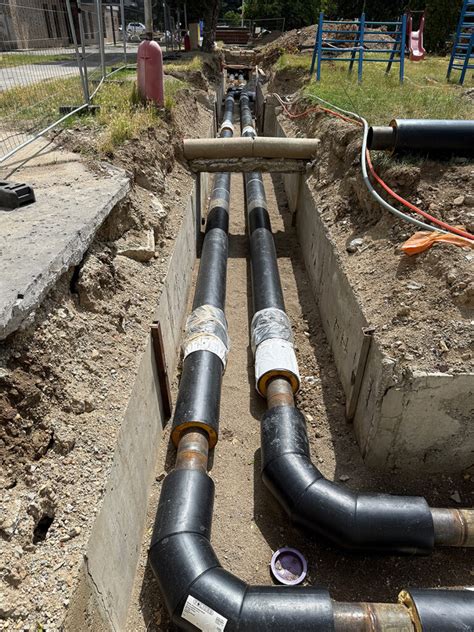

Nové predizolované potrubia sa realizujú pre rozvody ústredného vykurovania, teplej vody a cirkulácie teplej vody. Pre ústredné vykurovanie sa pri väčších dimenziách navrhli oceľové predizolované potrubia NRG PREMIO v dimenziách DN200 a DN150, ostatné dimenzie boli realizované v plaste, konkrétne v systémoch NRG FibreFlex v dimenzií d160 a NRG AustroPUR v dimenziách od d125 po d50.
Využitie flexibilnosti predizolovaných potrubí je veľkou výhodou, pretože plastové potrubia sú navinuté na kotúčoch, takže trasu možno realizovať bez spojov. Kombinácia ocele s plastom sa využíva v prípadoch, kde sú väčšie dimenzie ponechané v oceli a menšie dimenzie sa vymenia do plastu. Toto hybridné riešenie, kde sa skombinuje oceľ a plast, využíva výhody oboch systémov, pričom najviac sa využije flexibilnosť plastových potrubí, ktorá zabezpečuje ohyby bez kolien a znižuje počet spojov na trase.
Postup prác a napojenie na existujúce siete
Prípojky v rámci projektu riešia sekundárne teplovodné potrubie od napojovacieho bodu v pôvodných výmenníkových staniciach tepla až do jednotlivých obytných domov. Potrubná trasa bude v maximálnej možnej miere vedená v pôvodných trasách existujúcich rozvodov TEHO. V jestvujúcich trasách ÚK sa staré, často korodované a tepelne neefektívne potrubie demontuje a na jeho miesto sa uloží nové, moderné potrubie.
Pri ukladaní nových potrubí je nevyhnutné myslieť na ich optimálne umiestnenie. Vedľa nových potrubí pre ústredné kúrenie budú tesne vedľa nich, v ochrannom pásme, umiestnené aj nové rozvody teplej úžitkovej vody. Tento spôsob inštalácie zabezpečuje efektívne využitie priestoru a zároveň umožňuje jednoduchšie riešenie pripojení a údržby. V prípade, že nové potrubie TÚV bude natlakované, počas plánovanej odstávky sa vykonajú tzv. ostré prepoje. Po ich úspešnom dokončení sa demontuje existujúce potrubie TÚV.
Po ukončení montáže potrubia nasleduje proces zásypu výkopu a následné terénne úpravy. Cieľom je uviesť okolitý terén do pôvodného stavu, čím sa obnoví estetický vzhľad sídliska a minimalizujú sa akékoľvek narušenia verejného priestranstva. Súčasťou projektu je aj príslušná časť sadových úprav, označená ako SO 013 Sadové úpravy, ktorá zabezpečí obnovu zelene a celkovú rekultiváciu dotknutých plôch.
Zber dát a monitorovanie systému
Modernizácia sa netýka len samotných potrubí, ale aj systému monitorovania a zberu dát. Projekt rieši aj návrh a špecifikáciu zberu dát z meračov tepla, ktoré sú umiestnené v strojovniach bytových domov. Na tento účel bude využitý dátový kábel, uložený v ochrannej rúre (chráničke). Paralelne s týmto káblom, vo výkopoch a v bezprostrednej blízkosti rekonštruovaného potrubia, bude vedená aj rezervná chránička. Táto rezervná chránička končí v odovzdávacích staniciach tepla OST 2641, OST 2643 a OST 2644, čím poskytuje flexibilitu pre budúce rozšírenie alebo úpravy dátového systému.
Zber dát z meračov tepla je kľúčový pre efektívne riadenie vykurovacieho systému. Umožňuje presné sledovanie spotreby tepla v jednotlivých objektoch, identifikáciu prípadných anomálií a optimalizáciu dodávky energie. Vďaka modernému dátovému prenosu bude možné v reálnom čase monitorovať prevádzkové parametre a rýchlo reagovať na akékoľvek problémy.
Technické špecifikácie a požiadavky na materiály
Realizácia diela zahŕňa všetky nevyhnutné práce, dodávky a činnosti potrebné na korektnú, spoľahlivú a bezpečnú prevádzku rozvodov. Tieto práce sú rozdelené do troch hlavných kategórií: stavebné práce, montážne práce a organizačná a dokumentačná časť.
Uchádzači o zákazku, ktorí predkladajú ponuku pre časť číslo 4, musia v rámci svojej ponuky (v časti "Ostatné") predložiť špecifické doklady a dokumenty, ktoré preukazujú súlad s technickými normami a nariadeniami.
Jednou z kľúčových požiadaviek je predloženie "Vyhlásenia o parametroch" podľa Nariadenia Európskeho parlamentu a Rady (EÚ) č. 305/2011. Toto vyhlásenie, konkrétne podľa článku 6 v spojení s prílohou II, sa vzťahuje na použité predizolované potrubné materiály. Je nevyhnutné, aby jednotlivé komponenty sekundárneho rozvodu spĺňali stanovené parametre pre teplovodnú sieť.
Menovité parametre pre rozvody:
- Pre sekundárny rozvod ústredného kúrenia (ÚK):
- Teplota vody: 70/55 °C (vstupná/výstupná teplota)
- Konštrukčný tlak: 0,6 MPa (megapascal)
- Pre rozvod teplej úžitkovej vody (TÚV) a celkovej cirkulácie teplej úžitkovej vody (CTV):
- Teplota vody: 10/55 - 60 °C (vstupná/výstupná teplota, s ohľadom na cirkuláciu)
- Konštrukčný tlak: 1,0 MPa
Okrem technických parametrov materiálov je vyžadované aj preukázanie odbornej spôsobilosti dodávateľa. Uchádzač alebo osoba, ktorú bude mať na plnenie zmluvy k dispozícii, musí mať oprávnenie montovať ponúkaný potrubný systém na ÚK. Toto oprávnenie môže byť preukázané napríklad vyhlásením výrobcu potrubného systému o zaškolení na montáž. Rovnako tak musí uchádzač preukázať oprávnenie montovať potrubný systém na TÚV.
Tieto prísne požiadavky na materiály a odbornosť montáže sú zárukou, že rekonštrukcia prinesie dlhodobé a spoľahlivé riešenie, ktoré zvýši komfort bývania a zároveň prispeje k ochrane životného prostredia prostredníctvom zníženia energetických strát.
Príklady rekonštrukcií a modernizácií
Rokom 2024 sa v Zlatých Moravciach spustil projekt modernizácie tepelných rozvodov. Až 85 % nákladov je spolufinancovaných Modernizačným fondom, ktorého zriaďovateľom je Environmentálny fond Slovenskej republiky, zvyšnú sumu uhradia teplárne. Výmenu tepelných rozvodov v Zlatých Moravciach si vyžiadal ich technický stav. Podľa slov konateľa teplární Reného Vereského majú najmladšie rozvody v meste 20 rokov, mnohé sú však už 50-ročné. „Všetky sú už v podstate po svojej životnosti. Vtedajšie technológie ani zďaleka nekonkurujú najnovším, ktoré budeme aplikovať.
Postupne sa demontovali staré rozvodné siete, pôvodne izolované minerálnou vlnou, ktorej životnosť sa už skončila. Zdegradovaná minerálna vlna nezabezpečovala svoju funkciu a nastávali úniky tepla do okolia. Najskôr sa odstránili staré potrubia a následne zvyšky rozpadnutej izolácie. Do vyčistených kanálov sa potom mohli inštalovať nové tepelné rozvody.
Rozsiahla rekonštrukcia oceľových rozvodov na východnom Slovensku, v meste Humenné, sa začala od jari 2024. Takmer 50-ročné oceľové potrubia potrebovali výmenu, aby sa zlepšila hospodárnosť siete a zvýšila efektívnosť rozvodu tepla. Staré potrubie sa vymení za moderné predizolované s difúznou bariérou s rozmermi od DN20 do DN250.
Tepelné straty vetvy nového horúcovodného rozvodu v MČ Opátske (časť projektu č. 1) podľa EA sú na úrovni cca 12,5 % z dodávky tepla do danej vetvy. Súčasne sa dosiahne zvýšenie stability, bezpečnosti a spoľahlivosti prevádzky rekonštruovaných úsekov primárnych rozvodov tepla, čo je v súlade s cieľmi spoločnosti TEKO a. s. Cieľom predkladaného projektu je rozvoj účinnejších systémov centralizovaného zásobovania teplom založených na dopyte po využiteľnom teple a to prostredníctvom navrhovanej modernizácie a rekonštrukcie rozvodov tepla. Projekt pozostáva z jednej hlavnej aktivity: Výstavba, rekonštrukcia a modernizácia rozvodov tepla. Uvedená aktivita pozostáva z dvoch častí. Jedná sa o výmenu existujúcich starých poškodených horúcovodných potrubí uložených v teplovodných kanáloch, za nové predizolované potrubia. Stavebné práce zahrnujú výkop a odkrytie existujúcich teplovodných kanálov v trávnatej časti pozemkov, časti cestnej komunikácie a spevnených plôch a uloženie nových predizolovaných potrubí, zasypanie potrubia a úpravu miesta výkopu do pôvodného stavu. Uvedené rekonštrukčné práce prispejú k modernizácii rozvodov tepla na území mesta a prispejú k naplneniu cieľov Výzvy OPKZP-PO4-SC451-2019-57. Projekt je realizovaný v katastrálnom území mesta Humenné v zmysle vydaného povolenia na realizáciu rekonštrukcie rozvodov tepla. Odhadované ročné zníženie emisií skleníkových plynov: 83,88 t ekviv.
