Kotvenie ľahkých obvodových plášťov: Zabezpečenie stability a variability fasád výškových budov

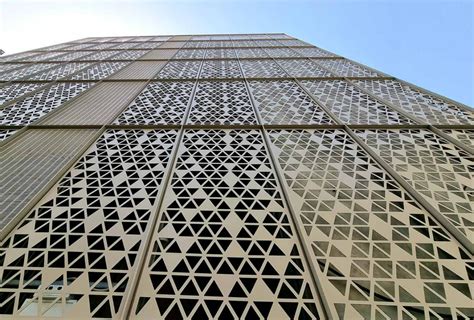

Architektúra výškových stavieb sa vyznačuje rozmanitosťou hmotových a fasádnych riešení. Na fasádach výškových budov sa uplatňujú ľahké transparentné plášte, ktoré sú vyrábané ako prefabrikované systémové prvky, poskytujúce požadovanú rôznorodosť riešení výrazu fasády a jej farebnosti. Obvodové steny tvoria obal - plášť objektu, pričom ich hlavnou funkciou je ohraničovať priestor a oddeľovať vnútornú klímu od vonkajšej. Týmto spôsobom zabezpečujú ochranu pred poveternostnými vplyvmi a spoluzabezpečujú optimálnu pohodu umelého materiálneho životného prostredia, ktorá je určovaná teplotnou, optickou, svetelnou, akustickou, hygienickou a estetickou pohodou. Okrem funkčných aspektov sa obvodový plášť podieľa aj na estetickom účinku objektu a v niektorých prípadoch je dokonca súčasťou nosnej konštrukcie budovy.

Charakteristika ľahkých obvodových plášťov (ĽOS)

Ľahké obvodové plášte (ĽOS) môžeme deliť podľa viacerých kritérií, ktoré ovplyvňujú ich konštrukčné riešenie a spôsob kotvenia.

Delenie podľa technológie a materiálu

• Podľa technológie sa ĽOS delia na murované z menších prvkov, monolitické liate z betónu (hutného aj ľahčeného) a montované.
• Podľa materiálu ich môžeme rozdeliť na lignocelulózové, silikátové a kovoplastické. Kovoplastické ĽOS sa vyznačujú ľahkou montážou a malou plošnou hmotnosťou, pričom sú definované plošnou hmotnosťou menšou ako 100 kg/m^-2. Pri transparentných plášťoch platí, že ich dominujúcim materiálom je sklo. Materiály, ktoré sa uplatňujú v skladbe ľahkých fasádnych systémov, sú hliník a jeho zliatiny, oceľ, izolačné materiály, tesniace materiály ako silikóny, polysulfidy, polyuretány alebo akrylátové disperzie.

Delenie podľa vzájomnej polohy k nosnej sústave

Z hľadiska vzájomnej polohy a vzťahu k nosnej sústave objektu delíme ĽOS na:

• Vsúvané steny: Tieto steny môžu byť osadené medzi horizontálne alebo vertikálne prvky nosnej sústavy, prípadne medzi horizontálne aj vertikálne prvky nosnej konštrukčnej sústavy objektu. Patria sem aj steny mrežového typu s veľkorozmerovými dielcami.
• Predsadené steny: Z hľadiska statického pôsobenia sú označované ako závesové steny. Sú zavesené pred nosnú konštrukciu. Konštrukčne môžeme vytvoriť závesové steny panelového typu, kde sú kotvené priamo na nosnú konštrukciu bez medzičlánkov, alebo stenové doskového typu, ktoré sú vhodné pre priemyselnú výstavbu a sú zhotovené postupnou náväznosťou vrstiev.

Nevýhodou ĽOS panelového (i doskového) typu je, že sú kotvené na nosnú konštrukciu objektu, a preto sa do konštrukcie ĽOS prenášajú nepresnosti a tolerancie nosnej sústavy objektu. Roštový typ tieto nedostatky eliminuje a umožňuje montáž plášťa v prísnej vertikálnej polohe. Roštové plášte sú univerzálne využiteľné vo fasádnych aj strešných systémoch pre možnosť vyskladania šikmých a lomených fasád.

Delenie podľa základného konštrukčného ponímania

Podľa základného konštrukčného ponímania delíme ĽOS na:

• ĽOS panelového typu (a) predsadené pred nosnú sústavu objektu - závesové steny, (b) vsúvané do nosnej sústavy objektu
• ĽOS doskového typu
• ĽOS roštového typu - závesové steny (a) vertikálne, (b) horizontálne, (c) mrežové

V zahraničí je roštová konštrukcia najčastejšou variantou riešenia ĽOS, pretože umožňuje bohaté architektonické riešenie v súlade s dispozičnými a architektonickými požiadavkami. Roštová sústava závesovej steny môže mať funkciu statickú (prvky roštovej sústavy nie sú v priečelí objektu viditeľné) alebo statickú a estetickú (je viditeľná vo fasáde a priečelie objektu architektonicky vhodne dotvára).

Delenie podľa transparentnosti a statických podmienok

ĽOS môžu byť z hľadiska transparentnosti nepriehľadné, kombinované (nepriehľadné a priehľadné) alebo priehľadné (transparentné - translucentné). Podľa statických podmienok pôsobenia zvislých síl rozoznávame plášte:

• Nosné: Zaťažujú nosnú stropnú konštrukciu.
• Samonosné: Stropné konštrukcie nie sú zaťažované, ale hmotnosť celej konštrukcie plášťa je prenášaná do základov.
• Nenosné: Plášte riešené ako výplňové obvodové murivo medzi nosnými konštrukciami.

Riešenie stykov v konštrukciách ľahkých obvodových plášťov

Kvalitné riešenie stykov je kľúčové pre funkčnosť a dlhú životnosť ľahkých obvodových plášťov. Styky v konštrukciách ľahkých obvodových stien môžeme rozdeliť na:

• Konštrukčné styky: Sú určované detailom a konštrukčnou tvorbou dielca ĽOS ako výrobku. Ich kvalita je hlavne funkciou úrovne priemyselného zhotovenia. Patria sem styky prvkov rámovej konštrukcie dielcov ĽOS, ktoré možno riešiť zváraním, svorníkmi, skrutkovaním alebo lepením.
• Montážne styky: Sú určené skladobnosťou kompletizovaných dielcov ĽOS. Sú funkciou teoretického prístupu k tvorbe konštrukčného detailu a úrovne montážnych prác. Patria sem styky hlavných a stužujúcich prvkov roštovej konštrukcie, ktoré musia eliminovať deformácie od zaťaženia, teplotného rozkyvu, ako aj problémy energetické (nadmerná infiltrácia vzduchu a penetrácia vody).

Medzi konštrukčné styky ĽOS patria aj styky okennej a parapetnej výplne dielcov ĽOS, ktoré musia zabezpečovať odvedenie dažďovej vody a kondenzátu z okenných konštrukcií, ako aj odvetranie parapetnej tepelnoizolačnej výplne a fyzikálnu celistvosť dielca.

Funkcia a požiadavky na kotvenie ĽOS

Funkciou kotvenia ĽOS je preniesť zaťaženie z obvodovej steny na nosnú konštrukčnú sústavu objektu. Toto zaťaženie pochádza z vlastnej hmotnosti obvodovej steny, účinkov teplotných rozkyvov, horizontálnych účinkov vetra a od plastického nárazu.

Od detailu kotvenia vyžadujeme splnenie štyroch základných požiadaviek:

• Statickú odolnosť: Musí odolať účinkom zaťaženia ĽOS a bezpečne preniesť zaťaženie na nosnú konštrukciu.
• Eliminácia deformácií: Schopnosť eliminovať deformácie ĽOS, ktoré vznikajú od jej vlastného zaťaženia a vonkajších vplyvov.
• Jednoduchá montáž: Zabezpečenie jednoduchej montáže s možnosťou rektifikácie v troch rovinách (smeroch), čo je kľúčové pre presnosť osadenia.
• Životnosť: Kotvenie musí mať životnosť prevyšujúcu životnosť samotného ĽOS, pričom je nevyhnutné venovať pozornosť odolnosti voči korózii.

Alternatívy a systémy kotvenia ľahkých obvodových plášťov

Existuje viacero alternatív kotvenia ľahkých obvodových plášťov, ktoré sú volené v závislosti od typu fasády a nosnej konštrukcie objektu:

• Kotvenie predsadených stien sa realizuje na hornej hrane stropných konštrukcií nosnej sústavy objektu alebo do prievlakového venca.
• Kotvenie do vertikálnych prvkov nosnej sústavy budovy sa rieši pomocou nastreľovacích klincov, rozpínacích skrutiek, zabetónovaných kovových rektifikovateľných prvkov alebo osadením kotiev do vopred vynechaných otvorov.
• Kotvenie vsúvaných stien je riešené do poldrážok a osadzovacích profilov, ktoré sú pevne spojené s nosnou konštrukciou.

Upevňovacie systémy a ich bezpečnostné aspekty

Upevňovacie systémy, ako napríklad kotviace koľajnice, rozperné kotvy a nastreľovacie klince, sú stavebné výrobky, na ktoré sa kladú dôležité bezpečnostno-technické požiadavky. Keďže pre takéto kotviace prvky často nie sú normy v zmysle všeobecne uznávaných pravidiel techniky, považujú sa za neregulované stavebné výrobky. Preto je kľúčové, aby kotvenie závesov a nosných konštrukcií do nosných konštrukčných prvkov bolo pevné a bezpečné, aby sa z dlhodobého hľadiska neoddeli­li ani neuvoľnili. Počet kotviacich miest treba dimenzovať tak, aby sa neprekročila dovolená nosnosť kotviacich prvkov a dodržalo dovolené pretvorenie nosnej konštrukcie.

V novostavbách, kde treba rátať s kotvením ťažkých bremien, by sa mali už pri zhotovovaní oceľobetónového stropu zabetónovať prefabrikované koľajnice vyplnené penou na jednej úrovni s povrchom. Po oddebnení a odstránení penovej výplne možno na ktoromkoľvek mieste zaviesť špeciálne skrutky do štrbiny koľajnice a pripevniť na ne príslušné časti konštrukcie.

Závesy a nosné konštrukcie podhľadov

Závesy musia bezpečne prenášať zaťaženia a zároveň umožňovať výškové nastavenie. Môžu byť zhotovené z kovu alebo dreva. Bežne sa používajú kovové závesy z pružnej ocele, zo závitových tyčí, z oceľového plechu a v mimoriadnych prípadoch z ľahkého kovu. Rozlišujú sa rýchlozávesy s pružinami a nóniusové závesy, ktoré sú bezpečné a umožňujú prenášať aj tlak zdola.

Nosná konštrukcia podhľadu slúži na ukotvenie krycej vrstvy a nesmie sa pod ťarchou materiálu obkladu prehnúť ani zdeformovať. Vyhotovenie a dimenzovanie nosnej konštrukcie sa riadi druhom a veľkosťou obkladového materiálu. Podľa konštrukcie sa rozlišujú krížové rošty v jednej výške (jednovrstvové) a s odsadenou výškou (dvojvrstvové). Spájacie prvky zapojené v bodoch križovania zabezpečujú požadované stuženie nosnej konštrukcie.

Kotvenie nenosných deliacich stien

Pri kotvení nenosných deliacich stien na ľahké stropné obklady a podhľady sa musia sily vychádzajúce z deliacich stien preniesť vhodnými konštrukciami alebo odviesť priamo obkladmi stropov či podhľadmi na pevné body. Pri mimoriadnych požiadavkách na izolačné hodnoty vzduchovej nepriezvučnosti, zvukovej pohltivosti a požiarnej odolnosti by podhľady a deliace steny mali vždy pochádzať od jedného výrobcu.

Zateplenie fasády systémom odvetranej fasády

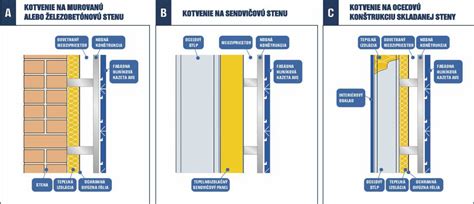

Obvodový plášť moderných budov plní nielen architektonicko-estetickú funkciu, ale vytvára obálku budovy, ktorá zabezpečuje kvalitu vnútorného prostredia. Opláštenie chráni interiér pred poveternostnými vplyvmi a zároveň musí spĺňať vysoké nároky na tepelnoizolačné vlastnosti. V kontexte odvetraných fasád je dôležitým kritériom aj pevnosť a bezpečnosť kotviaceho systému fasády k nosnej konštrukcii stavby. Ak tento systém nie je dostatočne tuhý, môže dôjsť k roztváraniu spojov, čo naruší vodotesnosť a vzduchotesnosť fasády. Pri zlyhaní systému môže dokonca dôjsť k vypadnutiu celého fasádneho elementu.

Dvojité transparentné fasády v porovnaní s jednoduchými fasádami predsadením druhého plášťa dokážu na výškových budovách zabezpečiť účinnejšiu ochranu proti vonkajšiemu hluku, slnečnému žiareniu systémom žalúzií v medzipriestore a dosiahnutie priaznivej energetickej bilancie budovy. Vonkajší plášť býva vo väčšine prípadov z tabúľ jednoduchého skla. Vnútorný plášť pozostáva z klasickej konštrukcie obvodových plášťov a zabezpečuje tepelnoizolačné a akumulačné požiadavky.

Pri vyšších stavbách, kde sú účinky zaťaženia vetrom výraznejšie alebo je potrebné kotviť elementy s vyššou hmotnosťou, je nevyhnutné použiť masívnejšie kotviace prvky. Tieto sú často vyrobené ako oceľové zvarence umožňujúce smerovú rektifikáciu.
