Vykurovacie systémy v domácnostiach a budovách sú komplexné mechanizmy, ktorých správna funkcia závisí od precíznej regulácie mnohých parametrov. Voda je v potrubí pod určitým tlakom, ktorý je pre správnu funkciu rozvodov dôležitý. Ak je tlak vody príliš nízky, vysoký alebo kolíše, nesie to so sebou značné problémy. Na reguláciu a stabilizáciu tlaku vody slúžia tzv. regulačné ventily.
Regulačné ventily na vodu upravujú množstvo pretekajúcej vody, a tým pádom aj tlak v teplovodných vykurovacích systémoch. Niektoré regulačné ventily navyše slúžia aj na uzatváranie, rozdeľovanie a miešanie pretekajúcej vody. Vďaka tomu môžu riadiť nielen prietok a tlak, ale aj teplotu výstupného média. Regulačné ventily zabezpečia rovnomernú distribúciu teplonosnej kvapaliny na všetkých odberných miestach, a tým pádom tepelný komfort bez nadbytočných nákladov. Zároveň chránia sústavu pred nadmerným mechanickým opotrebením spôsobeným vysokým tlakom. Regulačné ventily sa používajú najmä vo viacpodlažných domoch, kde je potrebné zabezpečiť dostatočný tlak aj vo vyššie umiestnených odberných miestach.
Typy regulačných ventilov a ich voľba
Na trhu nájdete veľké množstvo rôznych typov regulačných ventilov na úpravu tlaku vody. Regulačné ventily na vodu upravujú množstvo pretekajúcej vody v rozvodoch - môžu teda tlak zvýšiť aj znížiť. Redukčné ventily sa inštalujú na domové alebo bytové prípojky vody a ako ich názov napovedá, slúžia na zníženie a stabilizáciu tlaku vody privádzanej z vodovodného radu.
Rozdelenie podľa ovládania a počtu ciest
- Regulačné ventily s manuálnym ovládaním sa nastavujú pomocou kolieska.
- Zdvihové regulačné ventily na vodu sa ovládajú automaticky pomocou servopohonu.
Podľa počtu vstupov a výstupov sa delia na dvojcestné a trojcestné. Dvojcestné ventily na vodu majú jeden vstup a jeden výstup, a teda regulujú prietok a tlak na jednom potrubí. Trojcestné ventily na vodu slúžia aj na miešanie, prípadne rozdeľovanie tokov.
Kľúčové parametre pre výber
Základnými parametrami sú okrem typu ventilu (dvojcestný, alebo trojcestný) a jeho ovládania (manuálne, alebo automatické) aj typ média. Regulačné ventily na vodu totiž väčšinou nie sú kompatibilné s inými typmi média. Dôležitý je aj typ vody, teda či ide o rozvody pitnej vody, TUV alebo vykurovacej vody. V závislosti od typu vody a aplikácie zvoľte zodpovedajúcu dimenziu ventilu a výrobný materiál - ten je dôležitý pre zachovanie požadovaného hygienického štandardu aj zabránenie korózii. Ďalšími parametrami pri výbere sú maximálny prietok a tlak či typ a veľkosť pripojenia.
Zmiešavacie ventily v systémoch vykurovania
Zmiešavací ventil je kľúčovým komponentom v systémoch vykurovania, ktorý zaisťuje efektívne a rovnomerné rozloženie tepla v celom objekte. Tento ventil má za úlohu regulovať teplotu vody, ktorej cieľom je dosiahnuť maximálny komfort pri minimalizácii spotreby energie. V prostrediach s nestabilnými klimatickými podmienkami tento komponent umožňuje adaptáciu na zmeny vonkajších teplôt a zabezpečuje, aby vykurované priestory boli vždy príjemne temperované bez zbytočného plytvania teplom.
Dôležitosť a funkcia zmiešavacieho ventilu
Efektívne vykurovanie znamená mnoho viac než len dosiahnutie požadovanej teploty; zahŕňa aj minimalizáciu strát tepla. Zmiešavací ventil prispieva k tomu tým, že optimalizuje množstvo a teplotu vody vstupujúcej do systému. Tým pádom sa predchádza zbytočnému prehrievaniu a znižuje sa strata tepla, čo sú kľúčové faktory pre úspory energie. Dostatočné vyhrievanie bez prehriatia alebo podhriatia je možné vďaka správnemu nastaveniu zmiešavacieho ventilu. Ventil riadi prísun teplej a studenej vody tak, aby výsledná teplota vody vyhovovala aktuálnym potrebám miestnosti. Tento precízne regulovaný prísun zabezpečuje, že teplota v miestnostiach je konzistentná a pohodlná pre všetkých obyvateľov.
Nastavenie zmiešavacieho ventilu pre optimálnu prevádzku
Využitie zmiešavacieho ventilu v systéme vykurovania podstatne zvyšuje jeho efektivitu a užívateľský komfort. Jeho správne použitie a nastavenie sú kľúčové pre dosiahnutie optimálnych výsledkov.
Kontrola a kalibrácia
Pred tým, ako sa pustíte do samotného nastavovania zmiešavacieho ventilu, je dôležité skontrolovať, či je prívod teplej a studenej vody na správnych hodnotách. Kalibrácia zmiešavacieho ventilu je kľúčovým krokom na zabezpečenie, že výstupná teplota vody bude presne taká, ako potrebujete. Kalibráciu je možné vykonať pomocou termostatu, manuálneho nastavenia alebo testovacieho zariadenia. Po dokončení nastavenia a kalibrácie je nevyhnutné overiť, či zmiešavací ventil pracuje efektívne. Priebežná údržba a kontrola garantuje, že váš zmiešavací ventil bude dlhodobo efektívnym a spoľahlivým komponentom vášho vykurovacieho systému.
Prevencia a úspora nákladov
Zmiešavací ventil pomáha predchádzať situáciám, kedy by došlo k neželanému prehriatiu alebo podhriatiu priestorov. Jedným zo základných prínosov správneho použitia a nastavenia zmiešavacieho ventilu je zníženie nákladov na vykurovanie. Keď je systém optimalizovaný tak, aby pracoval len toľko, koľko je treba, môže dôjsť k signifikantnému poklesu spotreby energie. Efektívne vykurovanie neznamená len žiadne zbytočné výdaje za teplo, ale aj zníženie ekologickej stopy domácnosti. Optimalizácia nastavení ventilu zahrnuje periodické revízie nastavení, prispôsobovanie sa aktuálnemu počasiu a zohľadnenie unikátnej izolácie a charakteristík objektu. Systémy s automatickým riadením dokážu na základe dát z teplotných senzorov udržiavať ideálne klimatické podmienky s minimálnym zásahom užívateľa.
Trojcestné regulačné ventily: Podrobný pohľad
Trojcestný termostatický ventil je kľúčovou súčasťou vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, čím udržiava stálu požadovanú výstupnú teplotu. Týmto spôsobom ventil zabezpečuje nielen komfort, ale aj úsporu energie eliminovaním náhlych teplotných skokov a zabraňuje riziku popálenín v systémoch TÚV.
Konštrukcia a princíp fungovania
Konštrukcia trojcestného zmiešavacieho termostatického ventilu zahŕňa tri pripojenia: jedno pre prítok studenej vody, druhé pre prítok horúcej vody a tretie pre výstup miešanej vody. Termostat v tomto ventile zohráva kľúčovú úlohu pri udržiavaní stabilnej teploty vody, ktorú mieša. Presne prispôsobuje prietok studenej a horúcej vody, čím zabezpečuje stálu teplotu na výstupe. Ventil funguje na princípe dynamickej regulácie prietoku vody. Vnútorný mechanizmus obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody prechádzajúcej ventilom. V prípade poklesu teploty na výstupe ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Proces regulácie teploty je vďaka termostatu plynulý a rýchly, čo zlepšuje komfort používania systému.
Využitie trojcestných zmiešavacích ventilov
Trojcestné zmiešavacie ventily slúžia na miešanie horúcej a studenej vody na dosiahnutie požadovanej teploty. Používajú sa v rozvodoch kúrenia a chladenia, pre podlahové vykurovanie, ventiláciu, solárne systémy, centrálne rozvody a ďalšie systémy pitnej aj nepitnej vody. Niektoré trojcestné ventily majú aj rozdeľovaciu funkciu.
- V systémoch ústredného kúrenia (UK) termostatický miešací ventil reguluje pomer medzi teplou a studenou vodou, čím stabilizuje teplotu vody cirkulujúcej v okruhu. To prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách.
- V inštaláciách teplej úžitkovej vody (TÚV) termostatické ventily chránia pred popálením. Aj keď je voda v zásobníku ohriata nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.
- Použitie pri podlahovom vykurovaní: Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Kontroluje teplotu vody dodávanej do systému, čím zabezpečuje rovnomerné rozdelenie tepla a zabraňuje poškodeniu podlahového vykurovania alebo zníženiu jeho účinnosti v dôsledku príliš vysokej teploty.
Trojcestný ventil sa dá nastaviť tak, aby voliteľne otváral alebo zatváral. Ventily je možné ovládať tromi spôsobmi: manuálne pomocou kolieska so stupnicou, termostatickou patrónou alebo servopohonom (vyžaduje správny adaptér). Elektricky ovládané zónové alebo prepínacie ventily s tromi cestami sa zvyčajne prevádzkujú pomocou 230 V motora.
Príklady trojcestných ventilov
- 3-cestné regulačné ventily 3FGB sú prírubové armatúry určené pre presnú reguláciu výkonu stredne veľkých a veľkých spotrebičov alebo okruhov spotrebičov. Sú dostupné v rozmeroch DN 15-150 s celkovým rozsahom Kvs hodnôt 6,3-300 a pracovným zdvihom 25/45 mm.
- Rad MBA130 obsahuje trojcestné motorizované guľové ventily s pohonom, určené pre vykurovacie a chladiace systémy. Ventily spĺňajú normu tesnosti EN12266-1.
- HERZ.S.3-CEST.PREPIN.VEN. je trojcestný prepínací ventil s pomerom netesnosti 100% a plochým tesnením, vhodný pre všetky termostatické hlavice HERZ so závitom M 28 x 1,5 a pre termopohony HERZ. Použitie: Na zvýšenie teploty vratnej vykurovacej vody do zdroja tepla (ochrana proti nízkoteplotnej korózii). Max. prevádzková teplota: +110 °C, Max. prevádzkový tlak: 16 bar.
Odporúčame nainštalovať do systému pred ventil vhodný filter mechanických nečistôt. Mechanické nečistoty totiž vedú k zanášaniu ventilu, skracujú jeho životnosť a znižujú funkčnosť.
Trojcestný vs. Štvorcestný ventil: Ktorý vybrať?
Zmiešavacie ventily zohrávajú kľúčovú úlohu v systémoch ústredného kúrenia, pretože zabezpečujú efektívnu reguláciu teploty vykurovacieho média. Ich základnou funkciou je miešanie dvoch prúdov média, napríklad horúcej vody z kotla a chladnejšej vratnej vody zo systému, s cieľom dosiahnuť optimálnu teplotu, ktorá bude distribuovaná do radiátorov alebo iných prvkov vykurovacieho systému.
Rozdiely medzi týmito dvoma typmi ventilov sú významné, najmä pokiaľ ide o ich konštrukciu, princíp fungovania a spôsob ovládania. Ich použitie závisí od toho, čo konkrétne chceme dosiahnuť a aký typ zmiešavania vody potrebujeme.
Porovnanie konštrukcie a funkcie
- Trojcestný ventil je zariadenie s tromi portami pre prietok a funguje hlavne na princípe zmiešavania dvoch prúdov média (horúceho a chladnejšieho) alebo rozdeľovania jedného prúdu na dva rôzne okruhy. V praxi to znamená, že tento ventil môže plniť funkciu zmiešavania aj rozdeľovania, v závislosti od potrieb vykurovacieho systému, avšak nemôže vykonávať obe funkcie súčasne.
- Štvorcestný ventil má štyri porty pre prietok. Toto zariadenie môže súčasne rozdeľovať aj spájať prúdy média. Umožňuje tým ešte pokročilejšiu reguláciu teploty, čo je obzvlášť užitočné v zložitejších inštaláciách ústredného kúrenia. Princíp fungovania štvorcestných ventilov umožňuje lepšie vyváženie teploty medzi okruhom prívodu a vratným okruhom, čo môže výrazne zlepšiť energetickú účinnosť systému.
Výhody a nevýhody
| Typ ventilu | Výhody | Nevýhody |
|---|---|---|
| Trojcestný ventil |
|
|
| Štvorcestný ventil |
|
|
Odporúčania pre konkrétne aplikácie
Rozhodnutie, či použiť trojcestný alebo štvorcestný ventil, by malo byť podmienené špecifikami konkrétnej inštalácie ústredného kúrenia a požiadavkami na reguláciu teploty.
- Pre jednoduchšie vykurovacie systémy, kde sú dôležité náklady a jednoduchá obsluha, je trojcestný ventil vhodný. Osvädčuje sa v inštaláciách, ktoré nevyžadujú súčasnú reguláciu prívodu a spätného okruhu, ako sú napríklad systémy podlahového vykurovania alebo jednoduché radiátorové systémy.
- Pre kotly na tuhé palivo je najlepšou voľbou štvorcestný ventil. Tieto ventily chránia kotly pred nízkoteplotnou koróziou zvýšením teploty vratného média. Vďaka pokročilej regulácii teploty prívodu a návratu štvorcestný ventil účinne stabilizuje podmienky prevádzky kotla, čo predlžuje jeho životnosť. Tým sa tiež predchádza kondenzácii, ktorá by mohla viesť k poškodeniu a korózii vnútorných povrchov kotla.
- Pre podporu radiátorov v systémoch ústredného kúrenia je lepšou voľbou trojcestný ventil. Tento typ ventilu je ideálny pre jednoduchšie inštalácie, kde je dôležité zmiešať horúce médium z kotla s chladnejším návratom, aby sa dosiahla požadovaná teplota v okruhu kúrenia. Trojcestný ventil umožňuje flexibilné riadenie teploty prívodu do radiátorov, čo pomáha udržať tepelný komfort v miestnostiach.
- V systémoch podlahového vykurovania je najlepšou voľbou trojcestný ventil. Tento typ ventilu - známy aj ako zmiešavací ventil pre podlahové kúrenie - účinne znižuje teplotu média pred tým, než vstúpi do vykurovacích okruhov. Je dostatočne efektívny na zabezpečenie správnej teploty prívodu, čo je kľúčové pre udržanie tepelného komfortu a ochranu podlahy pred prehriatím.
Inštalácia prebieha podľa typu pripojenia, vždy však podľa smeru prúdenia, ktorý je vyznačený na ventile. Pri montáži trojcestného aj štvorcestného ventilu je dôležité dôsledne dodržiavať odporúčania výrobcu týkajúce sa inštalácie. Zmiešavače sú na trhu dostupné v rôznych vyhotoveniach. Pri kúpe nového zmiešavača by ste mali počítať s cenou približne od 90 do 150 eur. Odporúča sa konzultácia s inštalatérom pred nákupom, ktorý pomôže vybrať zmiešavač zodpovedajúci špecifikám vykurovacieho systému. Dôležité je zohľadniť výkon servomotora a veľkosť ventilu.
Regulátory zmiešavacích ventilov

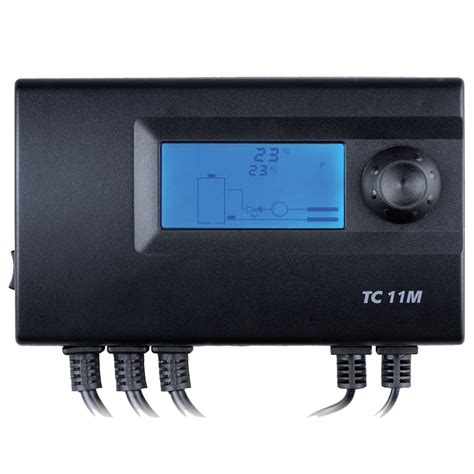

Regulátory zmiešavacích ventilov sú odporúčané pre investorov, ktorí chcú vo svojich domovoch implementovať moderné vykurovacie systémy. Tieto zariadenia automaticky miešajú horúcu a studenú vodu v presnom pomere, čím zabezpečujú konštantnú teplotu v budove. Naše systémy sú určené na ovládanie trojcestných aj štvorcestných ventilov a umožňujú pripojenie prídavného ventilového čerpadla. Regulátor zmiešavacieho ventilu môže komunikovať a spolupracovať s modulmi i-1 alebo i-1m, čo umožňuje riadenie až troch zmiešavacích ventilov súčasne. Používanie regulátorov pre zmiešavacie ventily prináša výhody v podobe ekonomickej a efektívnej prevádzky celého systému.
Zariadenia sa vyznačujú moderným dizajnom a sú vyrobené z kvalitných materiálov, čo zaručuje ich bezporuchovú prevádzku po mnoho rokov. Vybrané modely ponúkajú možnosť pripojenia riadiaceho modulu EU-505, čo umožňuje online riadenie prevádzky inštalácie pomocou mobilnej aplikácie eModul.pl.
Podlahové vykurovanie a špecifiká regulácie
Teplovodné podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém. Ekonomiku prevádzky podlahového vykurovania je možné významným spôsobom pozitívne ovplyvniť kombináciou s nízkoteplotnými zdrojmi, ako sú napr. tepelné čerpadlá THERMIA. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %.
Podlahové vykurovanie, ako nízkoteplotný vykurovací systém, využíva pre dosiahnutie požadovanej teploty v priestore vykurovaciu vodu s teplotou nižšou, ako klasické systémy radiátorové. Pri prenose tepla do priestoru je využívaný fyzikálny proces sálania, pri ktorom sa energia šírí do priestoru vo forme elektromagnetického žiarenia, prostredníctvom naakumulovanej vykurovacej dosky. Ideálna skladba pre inštaláciu podlahového vykurovania je taká, ktorá zabezpečí dostatočnú tepelnú izoláciu vo vzťahu, či už je inštalácia podlahového vykurovania v podpivničenej alebo nepodpivničenej miestnosti, pevnostnej fixácii vykurovacej trubky a stabilite betónovej dosky.
Stále častejšie sa pri inštaláciách podlahového vykurovania stretávame s nevhodne zvolenými a následne použitými typmi zmiešavacích zostáv, ktoré majú zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody podlahového vykurovania. Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4 môže za určitých ďalších okolností spôsobiť problémy osobám v priestore sa vyskytujúcim. Predovšetkým sa jedná o problémy s krvným obehom.
Spätný ventil v systéme vykurovania
Spätný ventil je veľmi malé, nenápadné zariadenie, ktoré sa zvyčajne montuje v kúrenárskych inštaláciách, kde tečie voda - napríklad v domácich inštaláciách ústredného kúrenia. Jeho hlavnou úlohou je ovplyvňovať cirkuláciu - alebo jednoduchšie povedané - prietok vody v inštalácii ústredného kúrenia takým spôsobom, aby voda vždy tiekla len jedným, želaným smerom a nevracala sa späť (návrat vody v inštalácii je nežiaduci a dokonca nebezpečný pre niektoré jej komponenty).
Teoreticky správny smer prietoku zabezpečujú obehové čerpadlá ústredného kúrenia, ale v niektorých prípadoch je vhodné túto otázku dodatočne zabezpečiť montážou spätného ventilu. Vracajúca sa voda môže byť pre našu inštaláciu škodlivá a my môžeme mať preto nedostatočne vyhriaty dom. Spätný ventil slúži na zabezpečenie správneho smeru prietoku vody. Vďaka konštrukcii spätného ventilu sa môže otvoriť pod tlakom kvapaliny, aby umožnil prietok (v smere, ktorý si želáme), ale zároveň blokuje otvorenie ventilu v opačnom smere.
V mnohých inštaláciách ústredného kúrenia bez spätného ventilu sú obehové čerpadlá vystavené rýchlejšiemu opotrebovaniu - preto by sa spätný ventil mal považovať za doplnok, ktorý má pozitívny vplyv na ostatné prvky inštalácie a ich dlhovekosť. Spätný ventil je bezúdržbové zariadenie, o ktorom po montáži zabúdame. Odporúča sa montáž pri hydroforoch, ak máme vodu z vlastnej studne, kde ventil chráni hydrofor pred spätnou vlnou. Spätný ventil sa tiež často vyskytuje ako súčasť čerpadlových skupín, veľmi často na studenej strane. Jeho úlohou je podporiť prácu tohto konkrétneho obiehu vody pred návratom do kotla, aby sa predišlo zastojom vody v kotli a prehriatiu systému.
