Regulačné šróbenie vo vykurovaní sa vzťahuje na použitie regulačných ventilov, ktoré sa šróbujú do vykurovacích okruhov na rôznych miestach v systéme. Jeho hlavným cieľom je nastavenie toku teplej vody do rôznych vykurovacích okruhov, čím sa dosahuje optimálna distribúcia tepla. Každý vykurovací okruh môže byť individuálne nastavený na požadovanú teplotu, čo umožňuje prispôsobiť vykurovanie potrebám každej miestnosti alebo oblasti, a tým aj zvýšiť komfort a energetickú efektivitu celého systému.
Typy regulačného šróbenia a ich použitie
Na trhu je dostupných niekoľko typov regulačného šróbenia, ktoré sú určené pre rôzne aplikácie a typy potrubí. Pre medené potrubia sa špecificky používajú rôzne varianty, ktoré zaisťujú spoľahlivé a dlhotrvajúce spojenie.
Regulačné šróbenie pre radiátory a podlahové vykurovanie

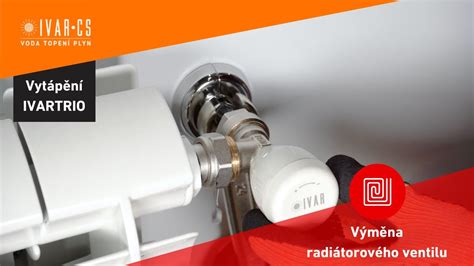

Regulačné ventily pre radiátory sa inštalujú priamo na radiátoroch a umožňujú reguláciu prítoku teplej vody do radiátora. Tieto ventily sú kľúčové pre individuálne nastavenie teploty v jednotlivých miestnostiach.
Pri podlahových vykurovacích systémoch sa regulačné ventily umiestňujú v blízkosti podlahových okruhov. Ich úlohou je zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody, najmä vo vzťahu k rôznym typom nízkoteplotných zdrojov, akými sú napr. tepelné čerpadlá THERMIA. Je dôležité zdôrazniť, že nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4 môže za určitých ďalších okolností spôsobiť problémy osobám v priestore sa vyskytujúcim, predovšetkým problémy s krvným obehom. Správna regulácia je preto nevyhnutná.
Špecifické modely pre medené potrubia
Medzi často používané produkty patria napríklad regulačné šróbenie 1/2" IVAR DD 201 priame a IVAR.DS 202 rohové, ktoré sú špeciálne navrhnuté na pripojenie k medenému potrubiu s priemerom 15mm. Okrem týchto regulačných šróbení sú dôležitou kategóriou aj zverné šróbenia.
Zverné šróbenie na medené potrubie
Zverné šróbenie, ako napríklad model IVAR.TR 4430, predstavuje kľúčovú súčasť pri spájaní medených potrubí. Tieto šróbenia sú navrhnuté pre vysokú spoľahlivosť a trvanlivosť v náročných vykurovacích systémoch. Model IVAR.TR 4430 má rozmer: 18 x 1 - EK a jeho závit Eurokónus (EK) umožňuje použitie pre potrubie Cu (medených) a tiež pre IVAR.C-STEEL. Je dimenzované na prevádzkový tlak PN 10 a maximálnu prevádzkovú teplotu T = +120 °C. Materiálom je vysoko kvalitná mosadz CW617N a tesnenie je zabezpečené O-krúžkom z EPDM, čo zaručuje odolnosť a tesnosť.
Technické parametre a normy
Vysoká kvalita dodávaných produktov v inštalačnej technike je samozrejmosť. Výrobky musia spĺňať i tie najnáročnejšie požiadavky medzinárodného štandardu ISO 9001, Európskych noriem a Zákona č.22/97 Sb. Hoci niektoré materiály odkazujú na viacvrstvové trubky ALPEX s hliníkovou vrstvou a plastové trubky FRÄNKISCHE, ktoré sú často testované podľa národných a európskych noriem za extrémnych podmienok, ako je vysoká teplota a tlak, rovnaký princíp dôkladného testovania a certifikácie platí aj pre regulačné a zverné šróbenia pre medené potrubia. S dosiahnutými výsledkami je trvanlivosť produktov určená výpočtom podľa štandardizovaných a medzinárodne uznávaných metód.
Tabuľka: Prehľad vybraných regulačných a zverných šróbení IVAR
Nižšie je uvedená tabuľka s kľúčovými parametrami vybraných regulačných a zverných šróbení, ktoré sa často používajú s medenými potrubiami, ilustrujúca ich základné charakteristiky.
| Typ šróbenia | Model | Prevedenie | Pripojenie | Materiál | Max. teplota | Max. tlak |
|---|---|---|---|---|---|---|
| Regulačné | IVAR DD 201 | Priame | 1/2" na Cu 15mm | (Mosadz) | (Nie je uvedené v texte) | (Nie je uvedené v texte) |
| Regulačné | IVAR.DS 202 | Rohové | 1/2" na Cu 15mm | (Mosadz) | (Nie je uvedené v texte) | (Nie je uvedené v texte) |
| Zverné | IVAR.TR 4430 | (Priame) | 18 x 1 - EK pre Cu a IVAR.C-STEEL | Mosadz CW617N, O-krúžok EPDM | +120 °C | PN 10 |
Pokyny pre správnu montáž zverného šróbenia
Pre zaistenie bezproblémovej a dlhotrvajúcej funkčnosti vykurovacieho systému je kľúčová správna montáž všetkých komponentov, vrátane zverného šróbenia. Pre správne osadenie zverného šróbenia postupujte podľa týchto inštrukcií a vždy sa riaďte pokynmi výrobcu:
- Montáž zverného šróbenia prevádzkujte v poradí a v smere, ako je naznačené v manuáli výrobcu, aby sa predišlo chybám.
- Vložte potrubie a príslušné EPDM tesnenie do šróbenia a uistite sa, že je všetko čisté a že nedošlo k poškodeniu tesniaceho O-krúžku, čo by mohlo viesť k netesnostiam.
- Dodržujte správny uťahovací moment. Pre rozvody Cu (medených potrubí) je odporúčaný uťahovací moment v rozsahu 35-45 Nm, zatiaľ čo pre rozvody IVAR.C-STEEL je to 40-50 Nm. Správny uťahovací moment je kritický pre tesnosť a životnosť spoja.
Ako nainštalovať kompresnú spojku na medené alebo plastové rúrky
IVAR: Významný výrobca v oblasti inštalačnej techniky
Spoločnosť IVAR designs, develops and manufactures highly energy-efficient heating and plumbing systems. Od roku 1985 IVAR vyrába komponenty pre vykurovacie a inštalačné systémy, ako sú ventily pre vykurovacie telesá, moduly priameho merania tepla, rozdeľovače nákladov na vykurovanie, potrubia a armatúry, odovzdávacie stanice pre vykurovacie systémy, rozdeľovače, systémy sálavých panelov a komponenty pre solárne a geotermálne systémy. Všetky tieto produkty sú „Made in Italy“.
Spoločnosť IVAR CS spol. s r.o. bola založená v roku 1992 ako obchodná firma s celkovým počtom 5 zamestnancov a s areálom s rozlohou 3 500 m2. V priebehu uplynulých 25 rokov sa z tejto malej obchodnej firmy stala moderná dynamická spoločnosť, ktorá zásadným spôsobom ovplyvňuje predaj inštalačnej techniky v Českej a Slovenskej republike. Spoločnosť zamestnáva viac ako 80 zamestnancov a tento počet sa každým rokom spolu so zvyšujúcim sa obratom a rozširujúcou sa produktovou ponukou zvyšuje.
