Stropné konštrukcie sú neoddeliteľnou súčasťou systému pre hrubú stavbu a ich úlohou je rozdelenie budovy po výške. Pri stavbe domu je dôležité vedieť, aký materiál chcem na svoj projekt použiť. Je potrebné poznať možnosti pri výbere tej správnej stropnej konštrukcie, aké sú medzi nimi rozdiely a aké sú ich výhody, či nevýhody. Moderné stavebníctvo neustále hľadá efektívne a inovatívne riešenia, ktoré by zjednodušili a zrýchlili výstavbu, pričom by zároveň zabezpečili vysokú kvalitu a trvanlivosť výslednej konštrukcie. V kontexte stropných konštrukcií sa čoraz častejšie stretávame s monolitickými systémami, ktoré ponúkajú široké spektrum výhod.
Typy stropných konštrukcií
Podľa konštrukcie rozlišujeme drevené stropy s:
- trámovým stropom - s priznanými trámami alebo s priznanými trámami a zapusteným podbitím (záklopom), resp. s rovným podhľadom na stropných trámoch,
- povalovým stropom,
- kazetovým stropom a
- fošňový stropom.
Drevené trámové stropy
Základným nosným prvkom všetkých druhov trámových stropov sú stropné trámy (tzv. stropnice), pravidelne rozmiestnené v osovej vzdialenosti 0,9 až 1,2 m. Ich rozmery sa pohybujú v rozpätí: šírka b = 80 až 200 mm, výška h = 120 až 300 mm. Orientačne je možné výšku vypočítať podľa empirického vzťahu h = (20 × l) + 180 (mm), kde l je rozpätie v metroch. Pomer výšky stropnice k šírke sa pohybuje v rozpätí od 7/5 do 2.
Dĺžka uloženia stropníc v nosnej stene sa pohybuje od 150 do 200 mm. Záhlavie trámu sa kladie na biocídmi ošetrené podložky, a to z dôvodu ochrany pred vlhkosťou a následného bio-poškodenia. Medzi murivom a trámom musí zostať zo všetkých strán vzduchová medzera min. 50 mm na dobré odvetrávanie jeho záhlavia. Ak nie sú nároky na tepelnú izoláciu, dá sa prípadne zaistiť aj intenzívnejšie odvetranie cez štrbiny v obvodovej stene. Naopak, dodatkovou tepelnou izoláciou vloženou pred čelo trámu sa dá zabrániť kondenzácii vodnej pary.
Varianty drevených trámových stropov

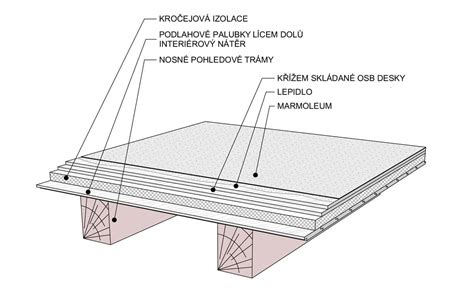

- Trámový strop s priznanými trámami: V tomto prípade sa na trámy nabíjajú priamo buď podlahové dosky hrubé 30 až 40 mm, alebo drevený záklop z 25 mm hrubých dosák s násypom, v ktorom sú uložené trámce s rozmermi 120/60 mm na pribitie podlahy.
- Trámový strop s rovným podhľadom: Stropnice sa zo spodnej strany obkladajú doskami hrubými 25 mm a omietkou na trstinovom pletive alebo dreveným obkladom.
- Trámový strop s podhľadom na hranoloch: Tento typ predstavuje dvojitú nosnú konštrukciu. Spodné hranoly dimenzie približne 100/180 mm slúžia len na prenos záťaže samotného podhľadu. Prípadné priehyby stropníc sa v tomto prípade neprenášajú do podhľadu.
- Trámový strop s krížovými vzperami: Je vhodný na väčšie rozpätie (6 až 10 m). Stropnice sú navzájom rozoprené krížovými zverákmi profilu 40/80 mm, umiestnenými vo vzdialenosti 1 až 1,5 m. Pevné rozoprenie zabezpečuje oceľové tiahlo s rektifikačným článkom.
V moderných stavbách na báze dreva sa stropnice z vyrasteného dreva nahrádzajú tzv. skriňovými a I-beam nosníkmi, z dôvodu značnej úspory materiálu. I - nosníky majú stenu z aglomerovaného materiálu - OSB dosky a pásnice z nekonečného dreveného vlysu, resp. z lisovaného dreva. Ich výhodou je, že s ich pomocou je možné preklenúť väčšie rozpony a že znamenajú značnú úsporu materiálu. Nevýhodou je ich nižšia stabilita pri klopení.
Keramické stropy
Keramické stropy patria k jednoduchým a overeným technológiám stropných konštrukcií. Pozostávajú z keramických stropných vložiek a keramicko-betónových stropných nosníkov vystužených zváranou priestorovou výstužou. Najčastejšie sú súčasťou stropných konštrukcií bytových a občianskych stavieb, ale možno ich použiť aj v priemyselných a poľnohospodárskych objektoch. Tento typ stropov je variabilný, s možnosťou použitia aj pri členitých a nepravidelných pôdorysoch miestností. Tieto stropné konštrukcie možno používať až do rozpätia miestností 8 m. Majú vysokú únosnosť a umožňujú jednoduchú manipuláciu a montáž na stavbe.
Montáž keramických stropov

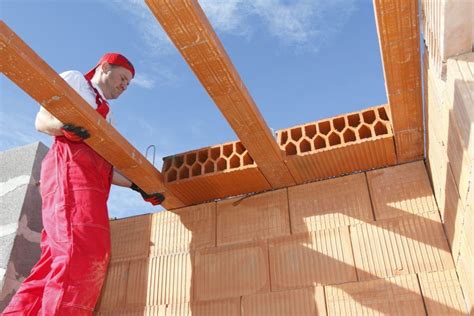

Stropné vložky, ktoré majú pre všetky typy stropných konštrukcií rovnakú dĺžku, sa ukladajú nasucho na stropné nosníky. Najskôr sa uložia vložky po jednom rade na obidvoch koncoch nosníkov, čím sa vymedzí osová vzdialenosť nosníkov. Potom sa postupne ukladajú stropné vložky v radoch tak, aby bola práca plynulá. Stropné vložky sa vždy ukladajú v smere pozdĺžnej osi nosníkov.
Vencové tehly sa murujú na vonkajšom okraji stropu, najlepšie až po uložení stropných dielcov. Vo vodorovnom smere sa ukladajú k sebe na pero a drážku. Po vymurovaní vencových tehál sa k nim z vnútornej strany prikladá nasucho rovnako vysoký pás tepelného izolantu, ktorý sa pri vencových tehlách zafixuje maltou v spodnej časti. Na trhu sa nachádzajú aj vencové tehly, na ktorých je izolant už priamo nalepený. Medzi izolant a uložené prefabrikované prvky stropnej konštrukcie sa vloží výstuž stužujúceho venca.
Betonáž keramických stropov
Pred samotnou betonážou sa musí celá plocha stropu dôkladne navlhčiť, aby betón dobre priľnul. Na betónovanie sa používa betón triedy C16/20 dostatočne mäkkej konzistencie. Vzduchové dutiny v stropných vložkách nie je nutné uzatvárať proti zatekaniu betónu, pretože zatečenie je minimálne. Pri betonáži trámových stropov treba zabrániť miestnemu hromadeniu betónu, čerstvý betón sa nesmie nanášať voľným pádom, ale napríklad ležiacou hadicou. Pri betonáži stropov sa postupuje v pruhoch a to v smere kolmo na pozdĺžnu os nosníkov. Prípadnú pracovnú škáru možno vytvoriť iba medzi nosníkmi v strede stropných vložiek. Pracovná škára nesmie prechádzať betónovými rebrami nad nosníkmi.
Po zabetónovaní stropných dosiek treba betón ošetrovať. Veľmi dôležité je udržiavať betón v dostatočne vlhkom stave až do jeho riadneho zatvrdnutia. Podpery nosníkov možno odstrániť, až keď betón dostatočne spevnie. Podpernú konštrukciu možno odstrániť najskôr po troch týždňoch.
Systém Porotherm
Strop Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Hlavnými prvkami stropného systému sú keramické predpäté stropné nosníky (KPSN) a keramické stropné vložky (KSV). Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou (VT). Stropný systém Porotherm je určený na zhotovenie stropov s rozpätím 1,5 až 7,75 m. Je určený pre prevažne statické zaťaženie. Nosníky sa ukladajú podľa kladačského výkresu priamo na posledný rad tehál a musia byť podopreté iba na koncoch. V prípade nerovností je potrebné podklad pred ukladaním nosníkov vyrovnať betónovou vrstvou. Stropné vložky by nemali zasahovať nad nosnú stenu viac ako 30 mm.
Stropný systém PORFIX
Monolitické železobetónové rebrové stropy
Monolitické železobetónové rebrové stropy predstavujú ďalšiu modernú alternatívu pre stropné konštrukcie. Tento typ stropu sa vyznačuje vysokou únosnosťou a možnosťou prispôsobenia rôznym architektonickým požiadavkám. Jednou z technológií, ktorá sa využíva pri realizácii monolitických stavieb, vrátane stropov, je systém strateného debnenia. Montáž stropnej rebrovej konštrukcie sa vykonáva v súlade s kladačským plánom.
Stropná konštrukcia sa betónuje v pruhoch v smere nosníkov, pričom sa zároveň zalievajú rebrá aj betónová doska, ktorá dopĺňa strop do potrebnej výšky. Doprava betónovej zmesi do debnenia sa realizuje čerpadlom alebo košom. Betónová zmes sa hutní ponorným vibrátorom s vibračnou hruškou s maximálnym priemerom 40 mm.
Fošňové a iné alternatívne stropy
Fošňové stropy sú modernejšie konštrukcie, ktoré boli vynútené potrebou úspory reziva. Nosnú funkciu „amerického typu fošňového stropu“ preberajú fošne s dimenziou približne 60/240 mm, kladené v osovej vzdialenosti 600 mm a zabezpečené proti klopeniu krížovými vzperami vzdialenými od seba 1,5 m. Fošne sú zvyčajne obojstranne obité doskami s hrúbkou 24 mm alebo OSB doskami.
Betónový stropný systém Premaco® predstavuje progresívnu technológiu zhotovenia železobetónovej stropnej konštrukcie, ktorá spája vysokú únosnosť, jednoduchú montáž a ekologickú nezávadnosť. Systém sa skladá zo stropných nosníkov a betónových stropných tvárnic, ktoré sa ukladajú medzi nosníky. Po dobetónovaní vzniknutých rebier sa prvky spriahnu do monolitickej železobetónovej trámovej konštrukcie.
Výhodou systému Premaco® je možnosť realizácie bez nadbetonávky pri určitých typoch tvárnic a rozpätiach, čo znižuje hmotnosť stropu a množstvo potrebného betónu. Medzi ďalšie výhody patrí nízka spotreba betónu, dobrá priľnavosť omietky, rovný podhľad a plochy bez potreby debnenia. Pre každý projekt sa vypracováva samostatná technická dokumentácia stropnej konštrukcie. Stropné nosníky sú dostupné v širokom rozsahu dĺžok od 1,00 m až do 8,40 m.

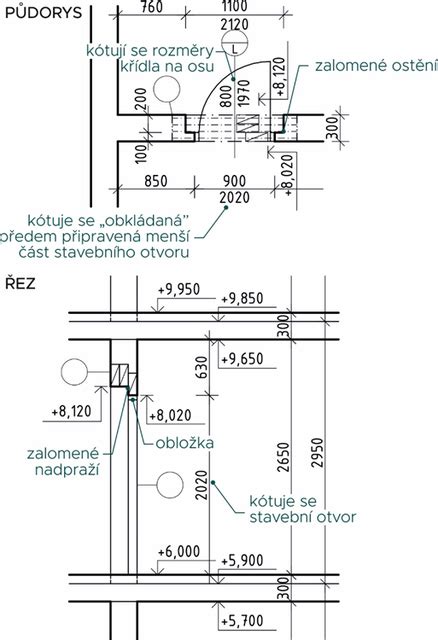

Informácie o pôdoryse a rozmeroch
Pôdorys, čiže výkres uloženia trámov alebo nosníkov, je kľúčový pre správnu realizáciu stropnej konštrukcie. Pri trámových stropoch sú stropnice pravidelne rozmiestnené v osovej vzdialenosti 0,9 až 1,2 m. V prípade nepravidelného pôdorysu sa rozmiestňujú vejárovito. Pre tieto trámy sa šírka (b) pohybuje od 80 do 200 mm a výška (h) od 120 do 300 mm. Orientačne je možné výšku vypočítať podľa empirického vzťahu h = (20 × l) + 180 (mm), kde l je rozpätie v metroch. Dĺžka uloženia stropníc na nosnú stenu sa volí od 150 do 200 mm.
Keramické stropy sú variabilné a umožňujú použitie aj pri členitých a nepravidelných pôdorysoch miestností, s rozpätím až 8 m. Stropný systém Porotherm je určený na zhotovenie stropov s rozpätím 1,5 až 7,75 m, zatiaľ čo stropné nosníky Premaco® sú dostupné až do dĺžky 8,40 m.
Prehľad vybraných rozmerov stropných prvkov
| Typ stropu | Šírka (b) | Výška (h) | Osová vzdialenosť | Dĺžka uloženia | Maximálne rozpätie |
|---|---|---|---|---|---|
| Drevený trámový | 80 - 200 mm | 120 - 300 mm | 0,9 - 1,2 m | 150 - 200 mm | 10 m (s vzperami) |
| Keramický (nosníky/vložky) | - | - | Vymedzuje sa vložkami | - | 8 m |
| Porotherm | - | - | Podľa kladačského výkresu | - | 1,5 - 7,75 m |
| Fošňový | ~60 mm | ~240 mm | 600 mm | - | - |
| Premaco® | - | - | Podľa technickej dokumentácie | - | 8,40 m |
Realizácia a dôležité zásady
Proces zhotovenia betónového stropu, či už monolitického alebo prefabrikovaného, si vyžaduje dodržanie presného pracovného postupu. Na pripravenú podkladovú konštrukciu sa vyznačí skutočný pôdorys stavby. Montážne podopretie sa rozmiestňuje podľa výkresu skladby a musí byť dostatočne zabezpečené proti bočným výkyvom a zaboreniu do podkladu. Stropné trámy sa rozmiestňujú podľa výkresu skladby, pričom treba dbať na začiatok, smer ukladania a osové vzdialenosti trámov. Úložná plocha musí byť vodorovná.
Po postavení montážneho podopretia, uložení stropných trámov a vložiek je strop pochôdzny, avšak pohybovať sa po ňom môže len na vopred položených doskách. Na strope v montážnom stave sa nesmie skladovať stavebný materiál. Pred betonážou treba podpernú konštrukciu dôkladne prekontrolovať, stojky dotiahnuť a zabezpečiť predpísané nadvýšenie. Ďalej sa podľa výkresu skladby musí prekontrolovať uloženie stropných dielov a podľa výkresu výstuže uloženie výstuže. Pred betonážou treba odstrániť nečistoty a navlhčiť stropné diely. Nesmie sa betónovať na zľadovatený a zasnežený strop. Sneh a ľad sa odstraňuje teplou vodou. Pri teplotách pod 5 °C sa musia dodržiavať príslušné normové predpisy na ochranu betónu.
Betón musí mať požadovanú kvalitu (min. C20/25) a musí byť plastický, nie riedky. Pri stropoch s kombinovanou nadbetonávkou je dovolená maximálna veľkosť zŕn 8 mm, pri spojitej nadbetonávke 16 mm. Betónovanie musí prebiehať rovnomerne, pričom celá stropná konštrukcia sa betónuje v jednom pracovnom slede. Zhutnenie sa robí pomocou vibrátora alebo prepichovaním. Povrch betónu sa stiahne do roviny tak, aby bola dodržaná predpísaná hrúbka stropu.
Počas prvého týždňa tvrdnutia je potrebné betón ošetrovať vlhčením. Pred nepriaznivými vplyvmi počasia treba čerstvý betón chrániť. Podperná konštrukcia sa smie odstrániť najskôr po 3 týždňoch, pri nižších teplotách sa táto doba predĺži. Manipulácia a skladovanie stropných prvkov si vyžaduje opatrnosť. Trámy a vložky sa nesmú zhadzovať ani s nimi manipulovať takým spôsobom, ktorý by mohol viesť k ich poškodeniu.
Výber toho správneho stropného systému už záleží od vašich preferencií a možností. Každá z týchto možností má svoje výhody aj nevýhody. Pri výbere toho správneho už musíte zvážiť finančné kritériá s očakávanou kvalitou. Pýtajte sa odborníkov v danej oblasti, čo je pre váš projekt domu najvhodnejšia voľba a kedy ju realizovať, nakoľko aj ceny sa počas roka menia. Projekt by mal vypracovať kvalifikovaný stavbár alebo projektant. Počas celého procesu výstavby by mal byť prítomný stavbyvedúci, ktorý bude celú stavbu koordinovať a zodpovedať za všetky zásahy do stavby.
Stropný systém PORFIX
Tepelnotechnické a akustické vlastnosti
Základnou vlastnosťou stavebnej konštrukcie z hľadiska šírenia tepla je jej tepelný odpor. Záväzné hodnoty tepelných odporov stavebných konštrukcií sú dané normou STN 73 0540:2002 (Tepelnotechnické vlastnosti stavebných konštrukcií a budov. Tepelná ochrana budov). Dôležitou požiadavkou kladenou na stavebné konštrukcie je, aby sa v každom mieste ich najnižšia vnútorná povrchová teplota nachádzala bezpečne nad teplotou rosného bodu, čo znižuje riziko rosenia vnútorného povrchu konštrukcie a tým vylučuje hlavnú príčinu výskytu plesní.
Normatívne požiadavky na vzduchovú a krokovú nepriezvučnosť deliacich konštrukcií v obytných a občianskych budovách sú stanovené vo forme vážených hodnôt a sú obsiahnuté v STN 73 0532:2000 (Akustika. Hodnotenie zvukovoizolačných vlastností budov a stavebných konštrukcií. Požiadavky). Hodnoty indexu vzduchovej nepriezvučnosti Rw, ako aj hodnoty tepelných odporov R a súčiniteľov prechodu tepla U, sú pravidelne prezentované v technických listoch a špecifikáciách výrobcov jednotlivých systémov.
