Komplexný sprievodca PVC tvarovkami a rúrami pre zavlažovacie a vodovodné systémy

PVC spojky sú tvarovky používané na spojenie dvoch PVC rúr dohromady. Sú základnými komponentmi v potrubných systémoch z PVC, pretože poskytujú spoľahlivé a efektívne spojenie. PVC spojky sa dodávajú v rôznych typoch a veľkostiach a každý typ plní špecifickú funkciu. Pochopenie rôznych typov PVC spojok a ich aplikácií je rozhodujúce pre zabezpečenie optimálneho výkonu PVC potrubných systémov. V tomto článku sa pozrieme na širokú škálu PVC rúr a tvaroviek, ich vlastnosti, typy, aplikácie, montáž a skladovanie.

Charakteristika a použitie PVC-U materiálu v potrubných systémoch

Materiál, nemäkčená polyvinylchloridová zmes, MRS min. 25MPa, používaný na výrobu rúr a tvaroviek je recyklovateľný a zdravotne nezávadný. Rúry vyhovujú legislatívnym predpisom pre plastové látky, ktoré prichádzajú do styku s požívatinami. Sú určené na prepravu pitnej a úžitkovej vody, na pretlakovú a vákuovú kanalizáciu a na prepravu rôznych kvapalín, ku ktorým je PVC-U a tesniace elementy stále, podľa TNI ISO/TR 10358 „Rúry a tvarovky z plastov. Klasifikačné tabuľky kombinovanej chemickej odolnosti“.

Deklarovaná životnosť rúr je 50 rokov pri prevádzkovej teplote do 20°C. Stanovená prevádzková teplota prepravovaného média je od 0° do 45°C. Pri teplote nad 25°C musí byť pre výpočet prevádzkového tlaku PFA použitý doplnkový znižujúci faktor fT: PFA=[PN].fT. Pri teplote pod 0°C je potrebné brať v úvahu krehnutie materiálu (znížená rázová odolnosť) hlavne pri manipulácii s rúrami. Farba rúr je tmavosivá. V zmysle STN 73 0862 sú rúry zaradené do stupňa horľavosti B.

Typy PVC-U rúr a ich špecifikácie

Na trhu sú dostupné rôzne typy PVC-U rúr, ktoré sa líšia svojimi špecifikáciami a sú vhodné pre rozličné aplikácie.

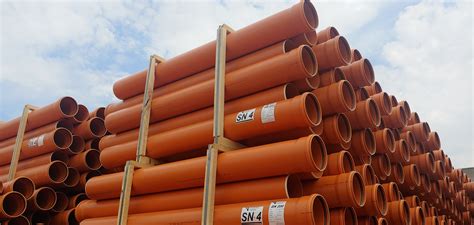

• Kanalizačné rúry PVC-U hladké s hrdlom KG - SN4 (napenené)

  Tento typ je určený pre gravitačný kanalizačný systém pri teplotách do 60°C so životnosťou min. 50 rokov. Využíva hrdlový systém spájania s osadeným tesniacim krúžkom v drážke hrdla.

• Kanalizačné rúry PVC-U hladké systém KG - SN8 (napenené)

  Podobne ako rúry SN4, aj tieto sú určené pre gravitačný kanalizačný systém pri teplotách do 60°C so životnosťou min. 50 rokov a využívajú hrdlový systém spájania s osadeným tesniacim krúžkom v drážke hrdla.

• Kanalizačné rúry PVC-U hladké systém KG - SN8 (plnostenné)

  Aj plnostenné rúry SN8 sú gravitačný kanalizačný systém pri teplotách do 60°C so životnosťou min. 50 rokov. Spájajú sa tiež hrdlovým systémom s osadeným tesniacim krúžkom v drážke hrdla.

Rúry sú vyrábané v stavebných dĺžkach 6 m, sú hrdlované, hrdlá sú tesnené gumovým krúžkom. Vyrábajú sa s prevádzkovo-bezpečnostným koeficientom C=2,5 pri priemere 90 mm s konštrukčným napätím 10 MPa a C=2 pri priemeroch > 90 mm a s konštrukčným napätím 12,5 MPa.

Pre lepšie pochopenie rozdielov medzi jednotlivými typmi PVC-U rúr uvádzame porovnávaciu tabuľku:

Rôznorodosť PVC tvaroviek a ich funkcie

PVC spojky sa dodávajú v rôznych typoch a veľkostiach a každý typ plní špecifickú funkciu. Pochopenie rôznych typov PVC spojok a ich aplikácií je rozhodujúce pre zabezpečenie optimálneho výkonu PVC potrubných systémov.

Základné typy PVC spojok

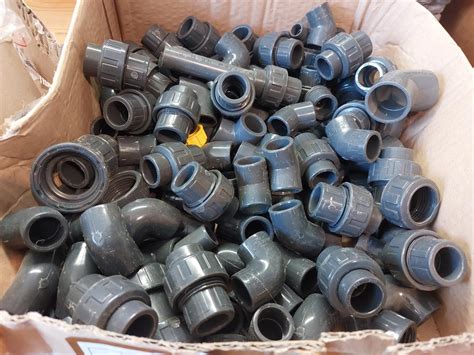

1. Posuvné spojky: Sú najčastejšie používané spojky z PVC. Sú navrhnuté tak, aby sa posúvali cez koniec PVC rúrky a sú zaistené na mieste pomocou rozpúšťadlového cementu. Posuvné spojky sú ideálne na vytváranie spojov v úzkych priestoroch, kde sa potrubia nedajú spojiť tradičnými metódami.
2. Kompresné spojky: Používajú sa na spojenie dvoch PVC rúr rôznych priemerov. Ľahko sa inštalujú a nevyžadujú žiadne špeciálne nástroje alebo techniky. Kompresné spojky sú navrhnuté so závitovým uzáverom, ktorý sa naskrutkuje na potrubie, stlačí gumové tesnenie vo vnútri a vytvorí vodotesné tesnenie.
3. Expanzné spojky: Používajú sa na spojenie dvoch PVC rúr, ktoré sú vystavené expanzii a kontrakcii v dôsledku teplotných zmien. Sú navrhnuté tak, aby umožňovali pohyb medzi rúrkami pri zachovaní vodotesného tesnenia.
4. Závitové spojky: Používajú sa na spojenie dvoch PVC rúr pomocou závitových koncov. Sú navrhnuté tak, aby poskytovali trvanlivé a bezpečné spojenie, vďaka čomu sú vhodné pre aplikácie, ktoré vyžadujú odolnosť voči vysokému tlaku a teplote.
5. T-spojky: Používajú sa na vytvorenie križovatky v potrubnom systéme z PVC. Sú navrhnuté s tvarovkou v tvare T, ktorá umožňuje pripojenie troch PVC rúr.

Ďalšie špecifické PVC tvarovky

• PVC kanál koleno KGB 15°
• PVC kanál koleno KGB 67°
• PVC kanál odbočka 45° KGEA 110 / 110
• PVC kanál odbočka 45° KGEA 125
• PVC kanál odbočka 45° KGEA 160
• PVC kanál odbočka 45° KGEA 200
• PVC kanál odbočka 45° KGEA 250
• PVC kanál odbočka 45° KGEA 315
• PVC kanál odbočka 87° KGEA 110/110
• PVC kanál odbočka 87° KGEA 125
• PVC kanál odbočka 87° KGEA 160
• PVC kanál odbočka 87° KGEA 200
• PVC kanál odbočka 87° KGEA 400
• PVC kanál odbočka 87° KGEA 500
• PVC kanál redukcia KGR
• PVC kanál presuvka KGU
• PVC kanál zátka vonkajšia KGK

Aplikácie PVC tvaroviek a rúr

Vďaka svojej univerzálnosti, odolnosti a nákladovej efektívnosti nachádzajú PVC spojky a rúry uplatnenie v širokej škále oblastí:

• Inštalatérske aplikácie: PVC spojky sa bežne používajú v inštalatérskych aplikáciách, ako sú obytné a komerčné budovy.
• Priemyselné aplikácie: PVC spojky sa používajú aj v priemyselných aplikáciách, ako sú chemické spracovateľské závody a výrobné zariadenia.

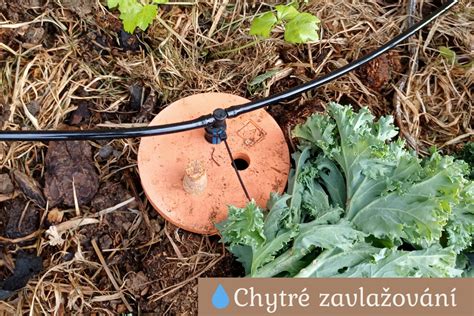

• Poľnohospodárstvo a zavlažovanie: PVC spojky sa bežne používajú v poľnohospodárstve, ako napríklad v zavlažovacích systémoch. V tejto oblasti sú cenené pre svoju odolnosť voči vode, jednoduchú inštaláciu a dlhú životnosť, čo z nich robí ideálnu voľbu pre efektívne rozvody vody.

Výhody používania PVC tvaroviek

Výber PVC tvaroviek a rúr prináša mnoho výhod pre rôzne typy potrubných systémov:

• Jednoduchá inštalácia: PVC spojky sa ľahko inštalujú a nevyžadujú žiadne špeciálne nástroje alebo techniky.
• Vysoká odolnosť: PVC spojky sú vysoko odolné voči korózii a degradácii spôsobenej vystavením chemikáliám a iným environmentálnym faktorom.
• Nákladová efektívnosť: PVC spojky sú nákladovo efektívne, čo z nich robí cenovo dostupnú možnosť na použitie v širokej škále aplikácií.

Montáž, preprava a skladovanie

Pre zabezpečenie dlhej životnosti a správnej funkčnosti PVC potrubných systémov je nevyhnutné dodržiavať správne postupy pri montáži, preprave a skladovaní.

Montážne predpisy

Montáž doporučujeme zabezpečiť podľa Montážneho predpisu Plastiky a.s.: „Montážny predpis pre PVC-U tlakový potrubný systém.“ Okrem toho je dôležité riadiť sa príslušnými normami:

• STN 73 6632 - Uloženie a montáž vodovodných potrubí z nemäkčeného polyvinylchloridu (PVC-U)
• STN 73 3050 - Zemné práce. Všeobecné ustanovenia
• STN 75 5401 - Vodárenstvo. Navrhovanie vodovodných potrubí
• TNI ISO/TR 10358 - Rúry a tvarovky z plastov. Klasifikačné tabuľky kombinovanej chemickej odolnosti

Poznámka: Pri použití bezpečnostného koeficientu (C) 2,5 u priemerov > 90 mm musí byť vybratý najbližší vyšší nominálny tlak (PN), napr. rúra série S101 počítaná pre PN 12,5, ak je požadovaný C = 2,5 bude aplikovaná pri PN 10 barov.

Balenie, preprava a skladovanie rúr a tvaroviek

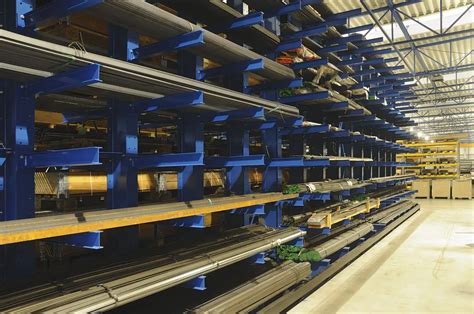

Rúry sú skladované a prepravované v paletách s predmontovaným tesnením v hrdlách a so zazátkovaním oboch koncov rúr, čo je súčasťou dodávky. Rúry pri skladovaní a preprave musia byť uložené na rovnej ploche a bez zaťaženia hrdiel, je potrebné dodržiavať STN 64 0090 a PND 71 01014. Tvarovky sa balia do vriec a klietok, alebo kartónov na palety previazané páskou, prípadne sú uložené voľne. Podľa typu tvarovky je súčasťou dodávky príruba a tesniaci krúžok. Tvarovky sa dopravujú bežnými dopravnými prostriedkami tak, aby sa zabránilo ich poškodeniu, resp. znehodnoteniu. Skladovanie tvaroviek sa vykonáva v zmysle STN 64 0090 a PND 71-01014. Manipulácii pri teplotách pod 0°C je potrebné venovať zvýšenú pozornosť. Gumové tesniace krúžky sa skladujú podľa STN 63 0001.

Certifikácia a výber komponentov
