Rozvodná skrinka zosobňuje bezpečnosť, prehľad a funkčnosť každej elektroinštalácie. Rozvodové skrine nájdete v každom byte, dome, kancelárii alebo akomkoľvek inom objekte, ktorý je zapojený do elektrickej siete. Práve rozvodové skrine zabezpečujú, aby bola elektrická energia v okruhu distribuovaná bezpečne a efektívne.
Rozvádzačová skriňa alebo bytová rozvodnica je centrálny a nevyhnutný prvok každej elektroinštalácie. Poskytuje bezpečný a organizovaný priestor pre montáž všetkých modulárnych prístrojov, ako sú ističe, prúdové chrániče, zvodiče prepätia a stýkače. Rozvodovú skriňu si môžeme prirovnať k centru elektroinštalácie, odkiaľ sa elektrický prúd v rámci domu, bytu alebo budovy rozdeľuje do rôznych menších obvodov. To umožňuje efektívne, prehľadné a kontrolovateľné rozdistribuovanie elektrickej energie k rôznym objektom alebo ďalším obvodom. Príkladom je osvetlenie, klimatizácia, vykurovanie alebo iné elektrické zariadenia.
Vďaka správne navrhnutej a taktiež nainštalovanej rozvodovej skrini sa elektrická energia dostáva tam, kde je to potrebné a v momente, keď je to nevyhnutné, ju môžete jednoducho odpojiť. Druhou dôležitou funkciou rozvodovej skrine je ochrana obvodov. V rozvodovej skrini sú umiestnené ističe alebo poistky, ktoré reagujú na neobvyklé podmienky v elektrickom obvode, ako je napríklad nadmerný prúd alebo teplo. Zhotovovanie, inštalácie aj používanie rozvodových skríň upravujú hneď niekoľké normy, ktorých cieľom je dosiahnuť maximálne efektívnu a zároveň bezpečnú elektroinštaláciu. Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Nielen preto, že si to vyžaduje legislatíva, ale taktiež preto, že samotné zapojenie so sebou prináša úskalia, ktoré môžu prekvapiť aj skúseného majstra.
Objasnenie Terminológie: Rozvodná Skrinka, Rozvádzač a Rozvodnica
Termíny ako rozvodná skrinka, modulárny rozvádzač, rozvodnica alebo ističová skrinka sa často zamieňajú. Rozvodnice, rozvádzače a rozvodné skrinky zahŕňajú veľké množstvo elektroinštalačných komponentov, medzi ktorými je však rozdiel, v niektorých prípadoch dokonca zásadný. Hoci znejú podobne, ich význam a najmä použitie sa odlišuje. Súhrnný názov pre tieto zariadenia znie rozvodné zariadenia.
- Rozvodná skrinka / Bytová rozvodnica / Modulárny rozvádzač: Je to zariadenie, ktorého úlohou je zabezpečiť istenie jednotlivých okruhov v objekte a možnosť ich regulácie (vypnutia/zapnutia) v prípade potreby zásahu. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe. Obvykle sa nachádza pri vchodových dverách domu alebo v technickej miestnosti a obsahuje už dopredu vsadené DIN lišty a mostíky na vodiče. Aj vďaka tejto predpríprave je inštalácia ističov a iných zariadení veľmi rýchla a bezproblémová. Síce platí, že do jej obsluhy môže zasahovať ktokoľvek (je bežne dostupná), jej zapojenie rieši odborník.
- Rozvodná skriňa: Určená pre náročnejšie prostredia, často neobsahujú mostíky ani lišty a sú odolnejšie proti mechanickému poškodeniu, prachu a vlhkosti. Znamená to robustnejšiu konštrukciu, ktorá pozostáva nielen z plastu, ale aj z ocele pre ešte vyššiu ochranu pred mechanickým poškodením alebo prienikom neželaných látok a nečistôt.
- Elektromerový rozvádzač: Je navrhnutý pre montáž elektromera a jeho súčasťou je aj istič. Ľahko ho rozoznáte vďaka presklenému okienku na odpočet elektromeru.
- Zásuvkové rozvodnice: Prinášajú možnosť distribúcie a zabezpečenia prúdu „v menšom“ a to s istením alebo bez istenia.
Materiály a Typy Rozvodných Skríň: Fokus na PVC a Plasty
Rozvodové skrine môžu byť vyhotovené z rôznych materiálov a pri výbere vhodnej rozvodnej skrine zohráva rolu jej kapacita (veľkosť) a teda počet modulov - pozícií, ktoré v danom okruhu potrebujete. Materiál skrine je ďalším rozhodujúcim faktorom, v rámci ktorého je dôležitá mechanická odolnosť a odolnosť voči vonkajším vplyvom ako sú prach, vlhkosť a mechanické poškodenie. Tento parameter určuje takzvaná trieda krytia.
Spoločnosť Schrack Technik ponúka skrine z lakovaného alebo práškovo lakovaného ocelového plechu, plastu alebo nerezovej ocele v závislosti na požiadavkách zákazníka. Od priemyselných skríň až po káblové rozvádzače z mnohých materiálov, ako je oceľový plech, nerezová oceľ, plast vystužený sklenenými vláknami, polykarbonát, ABS (akrylonitrilbutadienstyren). Máme skrine pre vaše použitie.
Plastové a PVC Skrine

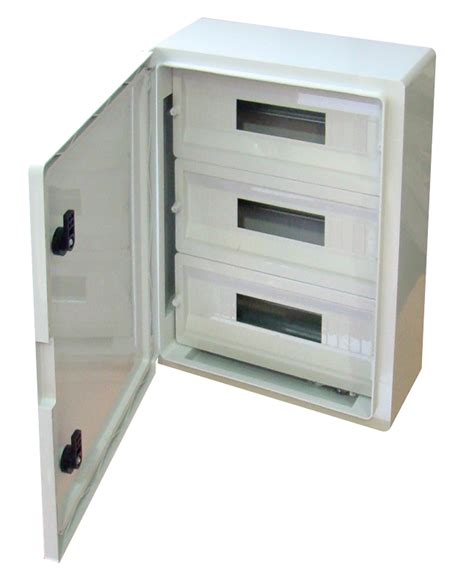

Plastové rozvodné skrine sú obľúbenou voľbou v domácnostiach a menších interiéroch, ktoré si nevyžadujú špeciálne nároky na odolnosť rozvodnej skrine. Vďaka ich cenovej dostupnosti a dostatočnej odolnosti pre vnútorné použitie. Sú ľahké, jednoducho sa inštalujú a výhodou je aj ich dostupná cena a to, že nepodliehajú korózii. Pre bežné interiéry stačí stupeň krytia IP30/40.
Aký je rozdiel medzi výberom vhodnej rozvodnej skrinky do exteriéru a do interiéru? Minimálne v jej odolnosti. V tomto prípade je potrebné zohľadniť aj náročnejšie prostredie alebo riziko mechanického poškodenia. O odolnosti voči nečistotám a vode v rôznom stupni hovorí trieda krytia a označuje sa dvojčíslom spojeným s písmenami IP. Veľkým prínosom je aj robustnejšia konštrukcia rozvodnej skrine, napríklad oceľová alebo kovová.
V SFOS ponúkame desiatky druhov prázdnych prístrojových rozvádzačových skríň vrátane pilierov a ďalšieho príslušenstva. Tieto skrine môžu byť bez problémov pripevnené na stenu, zamurované do steny, ukotvené do betónu či zakopané do zeme. Nejde však o žiadny bežný plastový rozvádzač či krabicu, pretože plast totiž časom degraduje a je pomerne krehký. Prázdna rozvodná skriňa SFOS je vyrobená zo zmesi laminátu na báze polyesterovej živice. Odoláva teda okrem dažďa aj vetru, snehu, znečisteniu ovzdušia a UV žiareniu. Jediným negatívom je zmena farebnosti po niekoľkých rokoch, tá však nijako neznižuje odolnosť, ide o čisto estetickú záležitosť.
Prázdne prístrojové rozvádzačové skrine SFOS vychádzajú z elektromerových skríň. Keďže sú väčšinou umiestnené na verejne prístupných miestach, osádzame ich odolnými štvorhrannými zámkami. Môžete si k nim však dokúpiť zámok na bežný kľúč typu „FAB“ alebo zámok "D" a vymeniť zaň ten pôvodný.
Plechové a Kovové Skrine

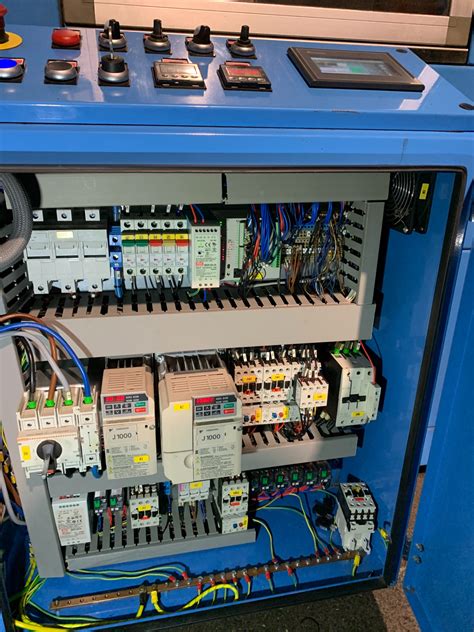

Plechové skrine sú vyrobené predovšetkým z oceľového alebo hliníkového plechu a sú odolnejšie voči mechanickému poškodeniu ako plastové skrine. Zároveň sa vyznačujú vyššou odolnosťou proti prachu a vlhkosti, vďaka čomu sa používajú v priemyselnom odvetví alebo všade, kde je potrebné rozvody chrániť pred týmito vplyvmi. Kovové rozvodné skrine poskytujú najvyššiu úroveň odolnosti a sú ideálne pre náročné elektroinštalácie. Sú rezistentné voči vysokým teplotám, rôznym chemikáliám a sú schopné odolať aj prípadnému ťažšiemu mechanickému zaťaženiu. Napokon zhrnieme, že v priemyselných objektoch alebo v exteriéri je vhodnejšie použiť odolnejšie kovové alebo plechové rozvodové skrine, zatiaľ čo v interiéri - v byte alebo dome postačí plastová rozvodná skriňa.
| Materiál | Hlavné vlastnosti | Typické použitie |
|---|---|---|
| Štandardný plast (napr. PVC, ABS, polykarbonát) | Ľahký, cenovo dostupný, odolný voči korózii, dostatočná mechanická odolnosť pre interiér | Domácnosti, kancelárie, suché interiéry |
| Laminát na báze polyesterovej živice | Vysoká odolnosť voči UV žiareniu, vetru, snehu, dažďu, znečisteniu ovzdušia, mechanická pevnosť | Exteriér, verejne prístupné miesta, miesta s vyššou záťažou |
| Plech (oceľový, hliníkový) | Vysoká mechanická odolnosť, zvýšená ochrana proti prachu a vlhkosti | Priemyselné objekty, náročnejšie interiéry, polosuché exteriéry |
| Kov (nerezová oceľ) | Najvyššia úroveň odolnosti, rezistencia voči vysokým teplotám, chemikáliám a ťažkému mechanickému zaťaženiu | Extrémne priemyselné prostredie, agresívne chemické prostredie |
Výber Vhodnej Rozvodnej Skrine
Čo si dať pozor pri výbere a montáži rozvodovej skrine? Pri výbere rozvodovej skrine je dôležité zvážiť niekoľko kľúčových faktorov, ktoré zabezpečia, že skriňa bude vyhovovať individuálnym požiadavkám elektroinštalácie. Inak povedané určiť správnu veľkosť a rozloženie rozvodnej skrine, aby bolo možné zapojiť všetky potrebné obvody a zariadenia. Aby ste vedeli vybrať vhodnú rozvodnú skrinku, je potrebné prispôsobiť výber danej elektroinštalácii a konkrétnym nárokom na rozvody. V každom byte alebo dome môžu byť totiž iné.
Počet Modulov a Kapacita
Pri výbere vhodnej rozvodovej skrine odporúčame nezabudnúť na to, že rôzne prvky si vyžadujú aj rôzne množstvo pozícií. Veľkosť sa udáva počtom modulov, ktoré sa zmestia na DIN lištu. V jednom rade je najviac osemnásť modulov (pozícií) a počet radov v jednej rozvodovej skrini môže byť až štyri. To znamená 72 modulov. MURAT TIP: Pri určovaní, koľko modulov budete potrebovať, rátajte aj s dostatočnou rezervou.
Stupeň Krytia (IP)
O odolnosti voči nečistotám a vode v rôznom stupni hovorí trieda krytia a označuje sa dvojčíslom spojeným s písmenami IP. Pre bežné interiéry stačí IP30/40. V prípade exteriéru je potrebné zohľadniť náročnejšie prostredie alebo riziko mechanického poškodenia, preto sú vhodné skrine s vyšším IP krytím, napríklad IP54, IP65 alebo aj vyšším.
Možnosti Montáže
Rôzne možnosti montáže, či už nástenné, alebo voľne stojace, s rôznymi prevedeniami podstavcov, umožňujú flexibilné umiestnenie. Bytové rozvodnice na omietku sú určené pre povrchovú montáž (napr. garáže, pivnice, rekonštrukcie, kde nie je možné sekať do steny). Sú rýchlo inštalovateľné a často dostupné aj s vyšším krytím (napr. IP65). Bytové rozvodnice pod omietku sú určené pre zapustenú montáž (novostavby).
SFOS ponúka prázdne prístrojové rozvodné skrine v takmer 60 variantoch, so šírkou od 30 do 80 cm a výškou od 40 do 195 cm. Užšie sú osadené jednokrídlovými dvierkami, širšie dvojkrídlovými - pri všetkých máte po otvorení k dispozícii celú šírku priestoru, a teda pohodlný prístup dovnútra. Takisto máme varianty s dvoma dvojkrídlovými dvierkami, ktoré sú zložené z 2 skríň. Niektoré skrine obsahujú iba vrchný diel s dvierkami a priestorom pre osadenie prístrojov.
Tieto dosky majú po bokoch otvory na pripevnenie do skrine priskrutkovaním a sú osadené štyrmi šróbami M8, maticami a podložkami. Ak potrebujete do prázdnej skrine pridať elektromer alebo spínač HDO pre dvojtarifné použitie, vyberte si elektromerovú dosku. Tieto dosky majú predpripravené otvory pre montáž elektromera. Elektromerová doska TL1 je určená pre jednofázový elektromer, prípadne so spínačom HDO - zvládne 230 V a 25 A. Montážne aj elektromerové dosky vyrábame z nehorľavých polypropylénových PP-S plastových tabúľ pre konkrétne typy skríň.
1. Zapojenie el.rozvodovej skrine, nič zložité mrkni @MichaelVGFGroup
Káblový priestor chráni káble vedúce ku skrini pred vonkajšími vplyvmi - nepriaznivým počasím (krytie IP44 ako skrine), nájazdom hlodavcov či vandalizmom. Podobne ako samotné prázdne rozvodné skrine, aj káblové priestory sú z veľmi odolného a pevného laminátu plneného skleným vláknom. Zemné diely sú vyrobené z robustného UV odolného plastu PP-C. Pilier je vyskladaný z niekoľkých blokov káblových priestorov a zemného dielu. Skriňa nemusí stáť pri budove ani mať k dispozícii prívod od elektromera. Spôsoby využitia prázdnych rozvodných skríň rozširujú aj rôzne spôsoby montáže. V podstate na všetko, čo potrebujete zavrieť a chrániť pred okolím, a čo má zároveň byť vonku.
Umiestnenie a Montáž Rozvodnej Skrine

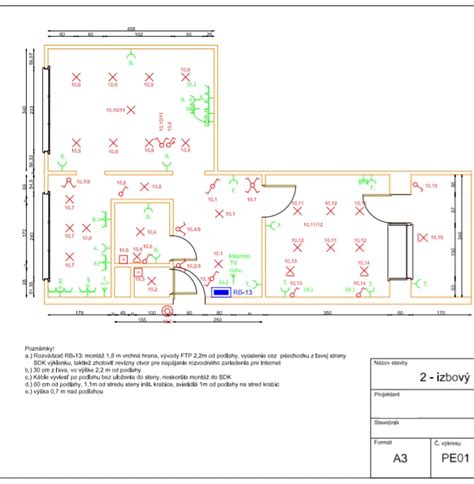

Ešte pred samotným návrhom schémy rozvodnej skrine a jej zapojením je potrebné zvážiť jej vhodné umiestnenie. Základným pravidlom pre umiestnenie rozvodovej skrinky v interiéri domu, bytu alebo kancelárie je dostupnosť. To znamená žiadne skrývanie v skrini alebo šatníku a taktiež nie na schodisku. Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nielen pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe.
MURAT TIP: Elektrická rozvodná skrinka v byte, ktorý nie je novostavbou, má svoje logické opodstatnenie presne na mieste, kde je. Ak budete riešiť rekonštrukciu elektrických rozvodov v staršej bytovke, polohu rozvodnej skrinky radšej zachovajte práve pri vstupných dverách - v blízkosti elektromeru. O to menej drážkovania do železobetónu vás čaká. Rozvodová skriňa by mala byť ľahko prípustná a okolo nej by mal byť dostatočne veľký voľný priestor, aby bolo možné v prípade potreby ističe v ktoromkoľvek okruhu bez problémov vypnúť (cca 80 cm). Pri montáži rozvodnej skrine na omietku použite vhodné prechody.

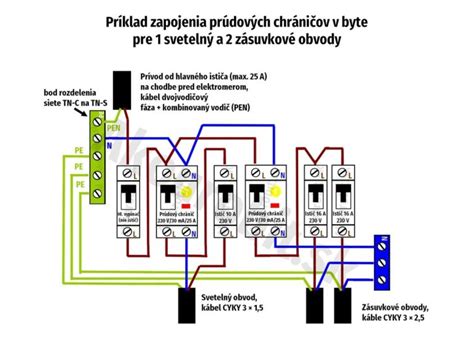

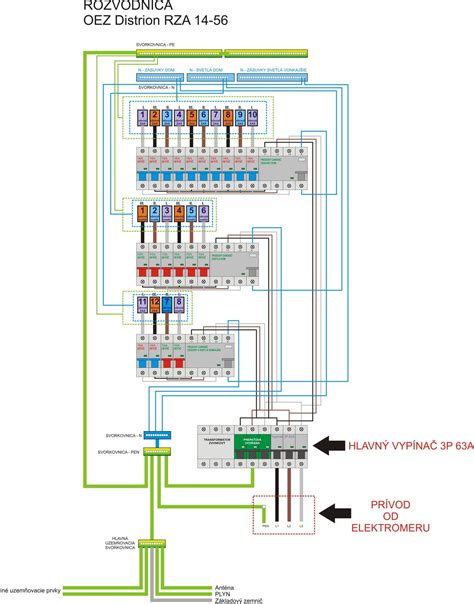

Po technologickej a teoretickej časti prichádza na rad prax. Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním, ako schéma rozvodnice vyzerá. Skúška správnosti sú nepostrádateľné plastové záslepky v moduloch, ktoré ste určili ako rezervu.
Skrine od nás môžete získať buď vo forme prázdnych skríň, alebo so zapojenými prvkami. Ak potrebujete poradiť s vyskladaním skrine, prípadne ju osadiť elektroinštalačnými prvkami či prispôsobiť na mieru, ozvite sa nám.
