Moderné kanalizačné systémy sa vo veľkej miere spoliehajú na PVC (polyvinylchlorid) rúry vďaka ich ľahkej inštalácii, odolnosti a cenovej dostupnosti. Tieto rúry sa vyrábajú v rôznych dĺžkach a priemeroch, čo umožňuje flexibilitu pri ich použití v domácnostiach aj v širších infraštruktúrnych projektoch Ich výroba je komplexný proces, ktorý zahŕba rôzne kroky, od manipulácie s surovinami až po konečné dokončenie produktu.
Suroviny a ich príprava pre výrobu PVC rúr

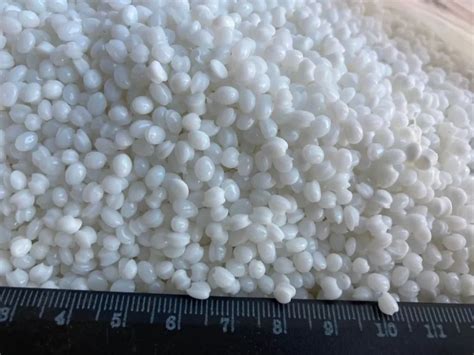

Prvým krokom v procese výroby potrubia PVC je výber a manipulácia so surovinami. PVC živica, ktorá je hlavnou súčasťou PVC rúr, musí spĺňať určité normy kvality. Suroviny plastových granulátov PVC sa delia na mäkké PVC a tuhé PVC podľa pridaného množstva stabilizátorov, zmäkčovadiel, mazív atď. Okrem PVC živice sa pridávajú stabilizátory, aby sa zabránilo degradácii PVC počas procesu extrúzie. Tieto stabilizátory však musia byť netoxické a dodržiavať predpisy týkajúce sa kontaktu s potravinami, ak sú potrubia určené na použitie v systémoch pitnej vody.
Podľa výroby mäkkého PVC alebo tvrdého PVC ako surovín sa plastové rúrky z PVC delia na dva typy: mäkké a tvrdé rúrky. Plastové rúrky z tvrdého PVC sú PVC živica zmiešaná so stabilizátormi, mazivami, zmäkčovadlami a inými prísadami a vyrábajú sa extrúznym lisovaním po granulácii. Plastová rúrka z mäkčeného PVC sa vyrába pridaním rôznych prísad, ako sú zmäkčovadlá s vyššími zložkami, do PVC živice a potom vytláčaním a lisovaním po granulácii.
Extrúzny proces: Srdce výroby PVC rúr
Výrobný proces potrubí PVC je vysoko regulovaný. Extrúzia je základným procesom pri výrobe potrubí PVC. Proces extrúzie začína privádzaním plastového materiálu automaticky dávkovaním z násypky extrudéra: peliet, granúl, vločiek alebo práškov do valca extrudéra. Extrudér surový plast roztaví v našom prípade do PVC taveniny a polymér sa tvaruje mechanickou energiou prostredníctvom matrice (extrudovacej hlavice) do kontinuálneho profilu.
Moderný extrúder sa vyvíjal od začiatku 19. storočia. V roku 1820 Thomas Hancock vynašiel zariadenie na spracovanie gumových zvyškov. Následne v roku 1836 vyvinul Edwin Chaffee dvojvalcový stroj na miešanie prísad do gumy. Prvú termoplastickú extrúziu predstavili v roku 1935 Paul Troester a jeho manželka Ashley Gershoff v Hamburgu v Nemecku.
Počas extrúzie sa musí teplota v extrudérovom hlavni kontrolovať, pretože ovplyvňuje topenie a tokové vlastnosti PVC živicovej. Ak je teplota príliš vysoká, PVC sa môže degradovať, čo vedie k potrubiam so zlými mechanickými vlastnosťami. Počas extrúzie nedochádza k žiadnej chemickej reakcii.
Výroby PVC trubky
Kalibrácia a chladenie
Extrudát prechádza cez kalibračnú jednotku, kde sa tvaruje požadovaný prierez profilu. Proces chladenia je tiež kritický. Po extrúzii sa potrubia musia ochladiť pomaly a rovnomerne, aby sa zabránilo vnútorným napätiam a trhlinám. Chladiaca jednotka prostredníctvom chladiacej vody v uzatvorenom chladiacom recyklačnom systéme bez odparov chladí profil. Profil je následne odpílený do potrebnej dĺžky a umiestnený do prepravných paliet v sklade.
Kontrola kvality a certifikácia
Kontrola kvality je nevyhnutnou súčasťou výroby potrubí PVC. Laboratórium kontroly akosti preveruje všetky vstupy a výstupy výrobného procesu. Každá dávka potrubí sa musí testovať, aby sa zabezpečilo, že spĺňajú požadované normy. Uskutočňujú sa aj mechanické testy, ako je pevnosť v ťahu, odpor nárazu a testy hydrostatického tlaku. Tieto testy určujú schopnosť potrubí odolávať rôznym typom zaťaženia a tlakov.
Okrem toho, pre zaisťovanie kvality výroby je nevyhnutná taktiež kvalita vstupných surovín, ktoré spoločnosť odoberá od svojich dlhoročných a preverených dodávateľov na základe štandardných predávacích podmienok. Vstupné materiály sú z časti české provenience (Spolana Neratovice, a. s.) a z časti z krajín EU. Celý výrobný systém spoločnosti je certifikovaný pre export na trhy európskych krajín.
Regulačné normy a environmentálne aspekty
Na globálnom trhu zohráva niekoľko regulačných orgánov rozhodujúcu úlohu pri stanovovaní štandardov pre výrobu potrubí PVC. Napríklad v Spojených štátoch vyvinula Americká spoločnosť pre testovanie a materiály (ASTM) sériu štandardov pre PVC rúrky. V Európe má Európsky výbor pre štandardizáciu (CEN) svoj vlastný súbor štandardov. Tieto štandardy zabezpečujú, že rúry PVC vyrobené v Európe spĺňajú vysoké kvalitné a bezpečnostné požiadavky.
Výroba potrubia PVC môže mať vplyv na životné prostredie, a to tak počas výrobného procesu, ako aj na konci životného cyklu. Počas výroby je potrebné kontrolovať emisie prchavých organických zlúčenín (VOC) a ďalších znečisťujúcich látok. Mnoho krajín stanovilo obmedzenie množstva VOC, ktoré je možné emitovať z výrobných zariadení PVC Pipe. Dôležitým aspektom je aj odpadové hospodárstvo. Na konci životnosti existujú nariadenia týkajúce sa recyklácie a likvidácie rúr PVC. Recyklácia potrubí PVC pomáha znižovať dopyt po nových surovinách a minimalizovať vplyv na životné prostredie.
Typy PVC rúr a ich aplikácie
Plastové potrubia, najmä tie vyrobené z tvrdého polyvinylchloridu (PVC-U) alebo polypropylénu (PP), sa stali štandardom v modernej domovej kanalizácii. Ich výhody, ako je nízka hmotnosť, odolnosť voči korózii a jednoduchá manipulácia, ich robia ideálnymi pre systémy, ktoré sa skladajú zo zberných potrubí a podzemných častí pripojených na verejnú kanalizačnú sieť.
Tu sa pomocou vstrekovacích strojov a vytlačovacích liniek vyrábajú HT trubky najrôznejších priemerov, určených pre zostavovanie odpadného potrubia vo vnútri budov. Charakteristickým rysom HT produktu je šedá farba. Základná surovina pre výrobu je polypropylén.
Z technologického hľadiska je výroba HT a KG potrubných systémov v podstate identická (obidva systémy sú variabilné, v daných priemeroch kompatibilné), líšia sa len v niektorých bodoch. Výsledok je však podstatne rozdielny. Zatiaľ čo produkty HT systému sú vhodné pre zostavenie potrubia vo vnútri budov, produkty KG systému (trubky a tvarovky) sú určené pre konštrukcie podzemných kanalizácií, odvodov odpadných vôd a podobne.
Typické rozmery PVC rúr
| Typ použitia | Priemer (DN) | Dĺžka (mm) | Príklady aplikácií |
|---|---|---|---|
| Domáca kanalizácia | 110, 125, 160 | 500 - 5000 | Hlavné stúpačky, zberné potrubia |
| Menej zaťažené odtoky | 50 | Rôzne | Umývadlá, vane |
| Prechodky (príklad) | 32-25 (vonkajší závit 3/4") | Špecifické pre tvarovku | Prepojenie s komponentmi so závitom (testované na 16 bar pri 20°C) |
Možnosti spojenia hotových PVC rúr
Existuje niekoľko overených metód na efektívne a spoľahlivé spojenie PVC kanalizačných rúr, pričom výber závisí od konkrétnej situácie, materiálu spájaných prvkov a požadovanej úrovne spoľahlivosti. Tieto metódy demonštrujú adaptabilitu PVC rúr v rôznych inštalačných scenároch.
- Spojenie do zvonu (hriadeľové spojenie): Táto metóda je považovaná za najjednoduchšiu a najpopulárnejšiu, najmä pre systémy s rovnými rúrami. Pri tomto type spojenia nie je potrebné ďalšie utesňovanie, pokiaľ sú tesniace krúžky v dobrom stave a správne osadené.
- Lepenie PVC rúr: Pri spájaní tohto typu materiálu sa často využíva metóda lepenia pomocou špeciálnych PVC lepidiel. Táto metóda vytvára pevný a chemicky odolný spoj.
- Prírubový spôsob inštalácie: Táto metóda sa odporúča pri pripájaní plastových potrubí k existujúcim liatinovým systémom alebo tam, kde je potrebné zabezpečiť vysokú pevnosť spoja.
- Zváranie za studena (chemické zváranie): Metóda zvárania za studena používa špeciálne chemické roztoky, ktoré rozpúšťajú povrchy spájaných PVC častí. Po spojení sa tieto povrchy opäť spoja a vytvoria monolitický celok.
- Zváranie horúcim vzduchom: Pri tejto metóde sa konce PVC rúr zahrievajú špeciálnym zariadením na určitú teplotu, pri ktorej začnú mäknúť a topiť sa. Následne sa spoja pod tlakom a po vychladnutí vytvoria monolitický, vysoko tesný systém.
Použitie tvaroviek a adaptérov

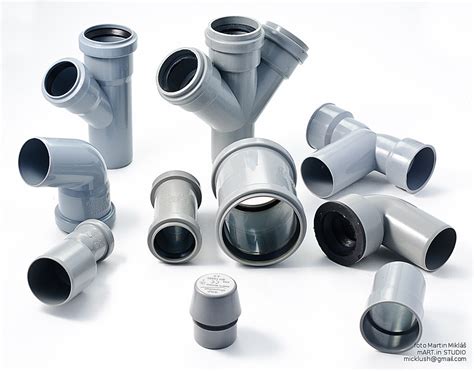

Plastové kanalizačné rúry sa dajú efektívne spojiť pomocou špeciálnych tvaroviek, ktoré sú navrhnuté na rôzne účely, ako je predĺženie potrubia (priame tvarovky), zmena smeru (kolená), vetvenie systému (T-kusy) alebo spojenie rúr rôznych priemerov (prechodky).
Pri spájaní potrubí rôznych priemerov, ako aj potrubí z rôznych materiálov (napríklad liatina a PVC), sa často používajú špeciálne adaptéry, prechodky a gumové manžety, ktoré zabezpečujú tesný a spoľahlivý prechod.
