Keď sa chceme osprchovať, okúpať, niečo si uvariť alebo sa napiť, jednoducho otočíme kohútik, z ktorého okamžite potečie čistá, nezávadná voda. Aby toto bolo zaručené aj po inštalácii nových vodovodných potrubí, je potrebné dodržiavať určité predpisy. Zodpovednosť vlastníka domu vo všeobecnosti začína za hlavným uzatváracím ventilom energetického podniku. Okrem toho je potrebné dbať na to, že rúry musia byť vyrobené z bezpečných materiálov.
Vhodné materiály potrubia pre vodu
Meď a plast sú v tejto súvislosti bežne používané materiály. Pri inštalačnom materiáli je potrebné zohľadniť účel a kvalitu vody. Všeobecne je vhodný plast, pretože tento materiál má dlhú životnosť a je odolný proti vodnému kameňu. Okrem toho sa ľahko spracúva a je zdraviu neškodný. Neškodnými potrubnými materiálmi pre pitnú vodu sú najmä nehrdzavejúca oceľ, vnútorne pocínovaná meď alebo plast. Čisto medené rúry sa nesmú používať pri pitnej vode s hodnotou pH nižšou ako 7,0, pretože pri kyslej vode sa z potrubia uvoľňuje príliš veľa medi.
PVC rúry: Definícia a typy
PVC vodná fajka je polyvinylchlorid a ďalšie zložky sa pridávajú na zvýšenie jeho tepelnej odolnosti, húževnatosti, ťažnosti atď. PVC možno rozdeliť na mäkké PVC a tvrdé PVC. Medzi nimi tvrdé PVC predstavuje asi 2/3 trhu a mäkké PVC predstavuje 1/3. Mäkké PVC sa vo všeobecnosti používa na povrchovú vrstvu podláh, stropov a kože, ale keďže mäkké PVC obsahuje zmäkčovadlá (v tom je aj rozdiel medzi mäkkým PVC a tvrdým PVC), fyzikálne vlastnosti sú zlé, takže rozsah jeho použitia je obmedzený. Napríklad, horná vodovodná rúra potrebuje, aby odolala určitému tlaku vody, mäkké PVC nie je vhodné na použitie.
PVC-U pre tlakové potrubia
Nemäkčená polyvinylchloridová zmes (PVC-U), MRS min. 25MPa, používaná na výrobu rúr a tvaroviek je recyklovateľná a zdravotne nezávadná. Tieto rúry sú určené na prepravu pitnej a úžitkovej vody, na pretlakovú a vákuovú kanalizáciu a na prepravu rôznych kvapalín, ku ktorým je PVC-U a tesniace elementy stále, podľa TNI ISO/TR 10358 „Rúry a tvarovky z plastov. Klasifikačné tabuľky kombinovanej chemickej odolnosti“. Rúry sa vyrábajú v stavebných dĺžkach 6 m, sú hrdlované, hrdlá sú tesnené gumovým krúžkom. Vyrábajú sa s prevádzkovo-bezpečnostným koeficientom C=2,5 pri priemere 90 mm s konštrukčným napätím 10 MPa a C=2 pri priemeroch > 90 mm a s konštrukčným napätím 12,5 MPa. Farba rúr je tmavosivá. V zmysle STN 73 0862 sú rúry zaradené do stupňa horľavosti B. Rúry vyhovujú legislatívnym predpisom pre plastové látky, ktoré prichádzajú do styku s požívatinami. Deklarovaná životnosť rúr je 50 rokov pri prevádzkovej teplote do 20°C. Stanovená prevádzková teplota prepravovaného média je od 0° do 45°C. Pri teplote nad 25°C musí byť pre výpočet prevádzkového tlaku PFA použitý doplnkový znižujúci faktor fT: PFA=[PN].fT. Pri teplote pod 0°C je potrebné brať do úvahy krehnutie materiálu (znížená rázová odolnosť) hlavne pri manipulácii s rúrami. Výrobky sú certifikované v SR, ČR, Chorvátsku, Maďarsku, Rusku a v Slovinsku.
NAJLEPŠIE tlakové skúšky pre PVC rúry? Ako vysoko to pôjde? (Zistite to!)
PVC-O pre špeciálne tlakové aplikácie
Potrubie z molekulárne orientovaného PVC (PVC-O) najvyššej kvality predstavuje moderné riešenie pre tlakové systémy. Ide o hrdlové potrubie nízkej hmotnosti, mimoriadne mechanickej odolnosti a vysokej životnosti pre tlaky do PN 16 v profiloch De 90- 250 mm. Používajú sa v kombinácii s liatinovými tvarovkami (Hawle systém 2000).
Typy PVC potrubí podľa použitia
Prívodné potrubia studenej vody (pitnej vody)
Prívodné rúry studenej vody, resp. potrubia pitnej vody musia zabezpečiť udržanie tlaku vody. Preto majú menší priemer ako odtokové rúry. Zatiaľ čo sa kedysi používali najmä olovené rúry, dnes sa používajú prívodné potrubia z plastu, ocele alebo medi.
Odtokové a kanalizačné potrubia
Odtokové rúry v domoch sú zvyčajne vyrobené z plastu. Odpadová voda z umývačky riadu alebo práčky môže byť veľmi horúca. Preto sa musia používať vysokoteplotné rúry (HT rúry). Spravidla sa používajú PP rúry (polypropylénové) alebo PVC rúry. Tie rozoznáte podľa ich sivej farby.
Podzemné kanalizačné potrubia (KG rúry)
Ako podzemné potrubia, pod pivnicou v zemi, slúžia takzvané KG rúry (plastové podzemné potrubia). Tiež sa označujú ako PVC kanalizačné rúry a sú väčšinou oranžovo-hnedej farby.
Kanalizačný potrubný systém z PVC-U
Kanalizačný potrubný systém je určený pre výstavbu stokových sietí a kanalizačných prípojok na odvod odpadových a dažďových vôd do teploty 60°C z bytových, občianskych, priemyselných a poľnohospodárskych objektov do stupňa znečistenia, ktoré nepôsobí agresívne na PVC-U v zmysle TNI ISO/TR 10358 a elastomérové tesniace krúžky. Rúry a tvarovky sa spájajú hrdlovým násuvným spojom s tesniacim elastomérovým krúžkom. Tesnosť hrdlového spoja je kontrolovaná pretlakom 50 kPa. V zmysle STN 73 0823 sú rúry a tvarovky zaradené do stupňa horľavosti B. Rúry sa vyrábajú v oranžovohnedej farbe. Výrobky sú certifikované na Slovensku, v Česku, Chorvátsku, Maďarsku, Poľsku. Materiál používaný na výrobu rúr a tvaroviek je recyklovateľný. Okrem toho sa používajú odbočky, ohyby v rôznych uhloch, odtoky, prepady, sifóny (pachové uzávery), tesnenia, ako aj redukčné kusy na spojenie potrubí s rôznymi priemermi.
Rôzne typy kanalizačných potrubí
- Potrubie Ultra Solid PVC: Určené pre splaškové a dažďové kanalizácie, pre investorov preferujúcich klasickú konštrukciu s čo najväčšou silou steny. Vyrába sa v kruhovej tuhosti SN 12 v dimenziách De 160 - 400mm.
- Korugované potrubie z polypropylénu (PP): Vyrábané podľa STN EN 13476 o DN 250 - 1000 mm, pevnostná trieda SN 12 kN / m2. Vyvinuté najmä pre odvodnenie dopravných stavieb s požiadavkou na minimálnu silu základnej steny e5 - 3 mm. Existuje aj verzia s najvyššou pevnostnou triedou SN 16 kN / m2 pre DN 250 - 600 mm.
- Potrubie Ultra Basic: Potrubie s korugovanou konštrukciou steny zodpovedajúce STN EN 13476. Vyrába sa v DN 160-1000 mm. SN 8 a 10. Základné požiadavky STN 13476.
- Potrubie z materiálu PE 100 RC (resistant to crack): So zvýšenou odolnosťou voči bodovému zaťaženiu. GEROfit ® R zodpovedá typu 3 klasifikácie PAS 1075 a je vhodný najmä pre všetky bezvýkopové metódy black-box.
Inštalácia a prevádzka potrubí
Predpisy a normy pre vodovodné potrubia
K predpisom, ktoré je potrebné dodržiavať, patria nariadenie o pitnej vode, nariadenie o úspore energie a rôzne smernice DIN. Moderné vodovodné potrubia sa spravidla ukladajú na steny a tam sa pripevňujú napríklad pomocou svoriek (nadomietková inštalácia). Cieľom je na jednej strane zabezpečiť nezávadnosť pitnej vody a na druhej strane zabrániť energetickým stratám: studená voda by mala zostať studená, teplá voda zas teplá. Nariadenie o pitnej vode sa vzťahuje aj na potrubia pripojené k systému pitnej vody na súkromných odberných miestach v dome aj mimo neho. Tak by sa malo zabrániť napríklad tomu, aby voda dlhší čas stála v potrubí (stagnácia), pretože stojaca voda, ktorá sa zahrieva, poskytuje ideálne prostredie pre škodlivé mikroorganizmy. Z tohto dôvodu by vo vedeniach studenej vody nemala teplota vody prekročiť 25 °C a vo vedeniach teplej vody by nemala byť nižšia ako 55 °C.
Inštalácia vodovodného potrubia
Narezané plastové rúry sa jednoducho priskrutkujú pomocou špeciálnych tvaroviek. Vedenia teplej a studenej vody je okrem toho potrebné izolovať.
Inštalovanie odtokových potrubí
Odtokové potrubia zabezpečujú, že sa použitá voda rýchlo a jednoducho dostane do kanalizačného systému. Ak odtok nie je dostatočne dimenzovaný, ľahko sa upchá. Preto musia mať odtokové rúry podľa normy DIN 1986 určitý minimálny priemer (menovitá šírka DN) v závislosti od sanitárneho objektu. Vďaka ich nízkej hmotnosti a jednoduchej montáži pomocou násuvných hrdiel sa plastové potrubia na odvádzanie odpadovej vody inštalujú ľahšie než medené potrubia na pitnú vodu. Montujú sa do potrubných šácht v stene alebo ako nadomietková inštalácia. V prípade montáže do nosných stien sa vyžaduje statická skúška. Všetky rúry vedú k odpadovej rúre: Aby voda neprestávala odtekať a zabránilo sa usadeninám, musia mať odtokové rúry spád. V obytných priestoroch musí byť výškový rozdiel 1 až 2 cm na meter rúry (1 až 2 %). Pri spájaní rúr musí byť zosilnený koniec objímky vždy namierený do smeru, z ktorého prichádza voda.
Minimálne priemery odtokových potrubí podľa DIN 1986
| Sanitárny objekt | Minimálny priemer (DN) |
|---|---|
| Umývadlo | 40 mm |
| Vaňa, sprcha, drez, umývačka riadu, práčka (do 6 kg) | 50 mm |
| WC so splachovaním (9-litrový objem) | 100 mm |
Manipulácia, preprava a skladovanie
Správna manipulácia a skladovanie PVC rúr

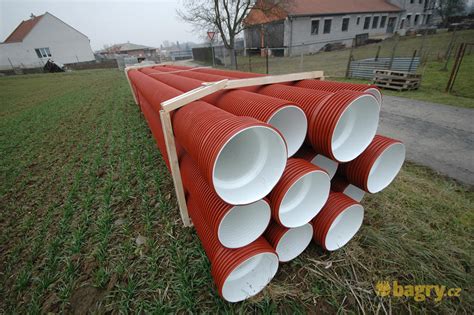

Rúry sú skladované a prepravované v paletách s predmontovaným tesnením v hrdlách a so zazátkovaním oboch koncov rúr, čo je súčasťou dodávky. Rúry pri skladovaní a preprave musia byť uložené na rovnej ploche a bez zaťaženia hrdiel, je potrebné dodržiavať STN 64 0090 a PND 71 01014. Tvarovky sa balia do vriec a klietok, alebo kartónov na palety previazané páskou, prípadne sú uložené voľne. Podľa typu tvarovky je súčasťou dodávky príruba a tesniaci krúžok. Tvarovky sa dopravujú bežnými dopravnými prostriedkami tak, aby sa zabránilo ich poškodeniu, resp. znehodnoteniu. Skladovanie tvaroviek sa vykonáva v zmysle STN 64 0090 a PND 71-01014. Manipulácii pri teplotách pod 0°C je potrebné venovať zvýšenú pozornosť. Gumové tesniace krúžky sa skladujú podľa STN 63 0001.
Aplikačné predpisy pre PVC-U potrubia
Montáž sa odporúča zabezpečiť podľa Montážneho predpisu Plastiky a.s.: „Montážny predpis pre PVC-U tlakový potrubný systém.“ Okrem toho existujú nasledovné aplikačné predpisy:
- STN 73 6632 - Uloženie a montáž vodovodných potrubí z nemäkčeného polyvinylchloridu (PVC-U)
- STN 73 3050 - Zemné práce. Všeobecné ustanovenia
- STN 75 5401 - Vodárenstvo. Navrhovanie vodovodných potrubí
- TNI ISO/TR 10358 - Rúry a tvarovky z plastov. Klasifikačné tabuľky kombinovanej chemickej odolnosti
Poznámka: Pri použití bezpečnostného koeficientu (C) 2,5 u priemerov > 90 mm musí byť vybratý najbližší vyšší nominálny tlak (PN), napr. rúra série S101 počítaná pre PN 12,5, ak je požadovaný C = 2,5 bude aplikovaná pri PN 10 barov.
