PVC Kanalizačné Potrubia: Priemery, Vlastnosti a Správna Inštalácia

Kvalitná inštalácia odpadového potrubia je nevyhnutná pre správne fungovanie domácnosti, hoci možno nejde o atraktívnu tému. Pri montáži odpadového potrubia v novostavbe je dôležitá nielen vaša predstava, ale aj bezchybný projekt, profesionálna inštalácia a kvalitné materiály. Odpady v dome nie sú krátkodobou záležitosťou. Vždy vyberajte starostlivo a s rozvahou. V súčasnosti sú odpadové potrubia vyrábané z PVC, železa, ocele, nerezovej ocele atď.

Výhody a Vlastnosti PVC Potrubí

Na usporiadanie kanalizačného systému sa často používajú rúrky z polyvinylchloridu, ktoré vytesňujú železo a oceľ. PVC kanalizačné potrubia nahradili kovové výrobky. Polyvinylchlorid sa považuje za jeden z najbežnejšie používaných polymérnych materiálov, do ktorého sa pridávajú rôzne tuky, pigmenty a prísady. Plastové kanalizačné rúry sú vyrobené z obyčajného a neplastifikovaného PVC. Materiál obsahuje vinylchlorid a ďalšie prísady. Vlastnosti s vysokou pevnosťou umožňujú použitie neplastifikovaného PVC na usporiadanie potrubia s tlakom.

Kanalizačné rúry z PVC alebo plastu majú množstvo výhod:

• hladký vnútorný povrch, ktorý zaisťuje vynikajúci odtok a prietok vody a znižuje riziko tvorby sedimentov;
• vyznačujú sa vysokou statickou nosnosťou, t. j. odolnosťou proti tlaku a praskaniu;
• ich špecifická hmotnosť je nízka, takže sa dajú ľahko prepravovať, rýchlo a ľahko sa inštalujú a pripájajú k potrubnému systému;
• samotné rúry môžu byť dlhé až 5 m.

Plastové potrubie je navyše úplne nepriepustné, trvanlivé a náklady na údržbu sú minimálne. Dlhá životnosť kanalizačných potrubí umožní prevádzku systému do 50 rokov. Pevnosť v ťahu dosahuje 50 MPa, takže vonkajšia časť kanalizácie bude odolávať pokládke do hĺbky zamrznutia pôdy. Teplotný rozsah prevádzky je od -10 do +65 stupňov. Medzi slabé stránky PVC rúr patrí neodolnosť voči UV žiareniu a pomalšia tvorba biofilmu, ktorý zabezpečuje samočistenie. Pri -18 ° C sa PVC stáva krehkým. V prípade veľkého prítoku vody môže dôjsť k spätnému toku, resp. k zmene smeru toku.

Rozdelenie PVC Potrubí podľa Inštalácie

Kanalizačné potrubia sú rozdelené podľa miesta inštalácie. Externý a vnútorný odpadový systém sa prideľuje. Pre usporiadanie vnútornej kanalizácie použite potrubia sivej farby. Tieto rúry sú odolné a zvládnu teploty do 40 stupňov Celzia. Rúry pre externý odtok sa líšia oranžovou farbou. Pod základovú dosku je najvhodnejšia inštalácia oranžovohnedých kanalizačných rúr. Sú určené pre výstavbu kanalizačných prípojok na odvod odpadových vôd.

V závislosti od tlaku, ktorému sú vystavené steny potrubia, odvádzajú tlakové a netlakové kanalizačné systémy. Pre vnútornú gravitačnú kanalizáciu odoberajte potrubia s hrúbkou steny 1,8 až 3 mm. Pri vonkajšom potrubí s odtokovým potrubím sa vyrábajú výrobky s veľkosťou steny 3,2 mm s priemerom 11 cm až 1,2 cm s vonkajším priemerom 50 cm. Tlaková kanalizácia s čerpacou technikou vyžaduje vysokú pevnosť. Plastové tlakové rúry sú vyrobené z neplastifikovaného PVC s väčšou hrúbkou. Okrem hladkého PVC potrubia sa vyrába aj vlnitá rúrka. Líši sa vo zvýšenej tuhosti a rôznom priemere. Vlnitá sivá farba malého priemeru sa používa na odvod odpadu z prania, sušenia, umývačky riadu. Na ukladanie do hĺbky 15 m s vysokým mechanickým namáhaním sa používajú dvojvrstvové vlnité rúrkové konštrukcie s veľkým priemerom od 11 do 120 cm. Vnútorná strana vlnitej rúrky je vyrobená s hladkou stenou, aby sa zabránilo hromadeniu pevných častíc a vonkajší povrch je razený.

Normy a Dimenzovanie Kanalizačných Potrubí

Základné Normy

Pre dimenzovanie odpadových potrubí vo vnútri budovy platí STN 73 6760 a ČSN 75 6760, ktoré sú v súlade s EN 12 056-2. Uvedený návrh a technické riešenia odpadového potrubia splaškovej vody sú odporúčané na základe požiadaviek EN 12056-2 a experimentálnych meraní hydraulických pomerov v potrubí.

Stupeň Plnenia Potrubia

Kanalizácia v budovách sa podľa STN 73 6760 dimenzuje podobne ako v ČR, Nemecku, Rakúsku ako systém I v súlade s EN 12056-2, ktorá definuje rôzne systémy I až IV. V systéme I sa uvažuje stupeň plnenia odpadového potrubia h/d = 0,5 (t.j. 50 % prierezu potrubia je zaplneného vodou), na rozdiel od systému II, napr. v severoeurópskych krajinách, kde sa uvažuje stupeň plnenia 0,7 (t.j. 70 % prierezu potrubia zaplneného vodou).

Potreba Vetrania a Tlakové Pomery

Nedostatočný prívod vzduchu pri gravitačnom prúdení môže spôsobiť vznik podtlaku v potrubí, kedy môže dôjsť k vysatiu vody zo zápachových uzáverov a tým k šíreniu zápachu z kanalizácie v budove. Pri vyrovnaní tlaku v odpadovom potrubí sa vyžaduje veľký prietok vzduchu - až 35násobne väčší, ako je prietok vody.

Priemery a Hrúbky Stien PVC Kanalizačných Potrubí

Dôležitým faktorom pri výbere potrubia je jeho priemer. Ten by mal zodpovedať množstvu odvádzanej odpadovej vody. Plastové kanalizačné potrubné prvky sú vyrábané podľa GOST 51613-2000. Rozmery PVC rúrok sú určené takými faktormi, ako je dĺžka, vonkajší priemer, vnútorný priemer hrdla, priemer, hrúbka steny. Vonkajší priemer preberá nominálnu veľkosť výrobku. Priepustnosť závisí od priemeru diery.

Všeobecné Odporúčania pre Priemery

Na domácu kanalizáciu sa používajú kanalizačné rúry s priemerom 7,5 cm až 11 cm. Pre zvislé časti potrubia je priemer asi 11 cm a pre vodorovné časti potrubia postačuje priemer 7,5 cm. Pripojenie k hlavnému kanalizačnému potrubiu sa vykonáva potrubím väčšieho priemeru, zvyčajne 15 cm - 20 cm. Priemer odpadového potrubia pre prípojky k domom sa používa v priemere 110 - 220 milimetrov, najčastejšie vo veľkosti 160-200 milimetrov. Vonkajšie odpadové vody nesmú mať priemer menší ako 11 cm.

Štandardné Priemery pre Vnútornú a Vonkajšiu Kanalizáciu

Štandardné veľkosti priemerov pre vnútornú kanalizáciu sú 32, 40, 50, 75, 110 a 160 mm. Dĺžka môže byť 0,3, 0,5, 1, 1,5, 2 a 3 metre. V závislosti od množstva odpadovej vody sa pre externý odtok vyrábajú priemery 110, 125, 160, 200, 250, 300, 400 a 500 mm. Veľkosť steny začína od 3 mm, dĺžka sa pohybuje od 1,2 do 3 m.

Minimálne Priemery pre Zariaďovacie Predmety

Pri výbere optimálnej veľkosti kanalizačných potrubí PVC sa vypočíta hlavný parameter - odhadovaný objem odpadovej vody, ktorý prechádza potrubím. V súkromnej domácnosti závisí množstvo odkvapkávanej tekutiny od počtu ľudí, ktorí žijú. Čím väčšie sú odvodňovacie body umiestnené v dome, tým širšie je odtokové potrubie. Každý bod vypúšťania odpadových vôd zahŕňa použitie priemeru do 50 mm. Odtokový otvor pod toaletou má priemer najmenej 10 cm, pretože tuhé častice vstupujú do odtoku.

Preto musia mať odtokové rúry podľa normy DIN 1986 určitý minimálny priemer (menovitá šírka DN) v závislosti od sanitárneho objektu.

Hrúbka Steny a Triedy Pevnosti

Hrúbka steny určuje pevnosť potrubia, aký druh zaťaženia môže rúrková konštrukcia vydržať. Kanalizačné potrubie schopné odolať tlakom do 1,6 MPa je vyrobené z neplastifikovaného PVC s hrúbkou steny od 0,5 do 1,9 cm a slúži na ukladanie do väčšej hĺbky pod diaľnicami automobilov v tlakových kanalizačných systémoch. Svetlovody so stenami 1,2-2,2 mm sú vhodné na inštaláciu v systémoch s gravitačným prietokom s minimálnym zaťažením vo vnútornom kanalizačnom systéme. Typicky priemer takýchto rúrok nepresahuje 11 cm, môžu byť inštalované na odstraňovanie splaškov z kuchyne a kúpeľne v apartmánoch a súkromných domoch. Rúry by mali byť voľne dostupné alebo zakryte krabicu. Rúry s pevnostnou triedou SN4 sú najčastejšie používané pre vnútornú a vonkajšiu kanalizáciu. Minimálny priemer rúry je 5 cm so stenou 2,6 mm. Pre priemer 11 cm je hrúbka 3,2 mm. Potrubie strednej náročnosti sú inštalované pre spoločné stúpačky a vedú k vonkajšiemu odtoku. Na tlakové kanalizačné systémy sa používajú silnoprúdové rúry triedy SN8 a vyššie. Aby bolo možné presne určiť hrúbku steny, musíte byť oboznámení s výkonom čerpadla a koľko tlaku pôsobí na systém. Ešte je treba spomenúť, že sa môžete stretnúť s označením potrubia ako SN4 a SN8, to vyjadruje kruhovú tuhosť rúry.

Často Kladené Otázky k Dimenzovaniu

Často sa stretávame s dopytmi zákazníkov, že hľadajú, hladkú kanalizačnú rúru DN 100, takýto rozmer sa nevyrába, ide vždy o potrubie DN 110. Tento istý problém sa deje aj s dimenziou 150 respekt. 160, pri tomto rozmere je ešte viac mätúci fakt, že niektorí výrobcovia uvádzajú priamo na konkrétnom produkte DN 150 a iní DN 160. Pri výbere hladkej kanalizácie určenej na odvod splaškov a kalov z domu vedenej v zemi je dobré vedieť, že najčastejšie sa používa rozmer DN 150/160, je to skutočne to najčastejšie pri rodinných domoch. Pozor na potrubie DN 140, je to rúra, ktorá je problematická, teda hlavne jej rozmer, pretože k nej nie sú vyrábané tvarovky v takých uhloch a prevedeniach ako u ostatných bežných rozmeroch do DN 200. Hovoríme teda, že DN 140 je atyp.

Technické Riešenia a Inštalácia PVC Kanalizácie

Optimálny Návrh a Zmeny Smeru

Optimálne podmienky pre prúdenie vody a vzduchu v odpadovom potrubí sú vtedy, ak je potrubie vedené zvislo bez zmeny prierezu a bez zalomenia potrubia. Odpadové potrubie by sa malo navrhovať priame, s vyvedením hlavného vetracieho potrubia voľne nad strechu.

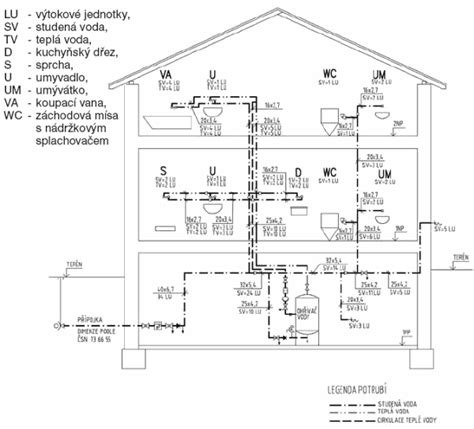

Vetranie Odpadového Potrubia

Odvetranie odpadového potrubia je nevyhnutné pre minimalizáciu nepríjemných pachov. Menovitá svetlosť odpadového potrubia s hlavným vetracím potrubím (ak súčet dĺžky odpadového a vetracieho potrubia je menej ako 70 m) sa dimenzuje podľa tabuľky 2 [5]. Pri inštalácii je potrebné dodržiavať vzdialenosť od okien alebo komínov. Pri odpadových potrubiach s výškou od 70 do 100 m sa musí použiť odpadové potrubie s doplnkovým vetracím potrubím. Pri odpadových potrubiach s výškou nad 100 m sa odporúča výpočtom preukázať, že nemôže dôjsť k vysatiu zápachových uzáverov zariaďovacích predmetov alebo zo zápachových uzávierok. Maximálny podtlak v týchto potrubiach by nemal prekročiť hodnotu 464 Pa. V prípade, že nie je možné vyviesť odpadové potrubie nad strechu, opatrí sa privzdušňovacím ventilom. Odpadové potrubia bez vetracích potrubí alebo privzdušňovacích ventilov sa nesmú inštalovať. V budove môže byť inštalované len jedno odpadové potrubie s privzdušňovacím ventilom.

Riešenie Zalomenia Potrubia

Pri návrhu odpadového potrubia je niekedy nutné zalomiť zvislé potrubie v dôsledku dispozície jednotlivých podlaží, čo má veľký vplyv na tlakové pomery a tiež šírenie hluku. Pri výškových budovách je preto nutné pristúpiť k špecifickým riešeniam hlavne pri zalomených potrubiach. V dôsledku dispozičného riešenia je často nutné zmeniť smer odpadového potrubia a vytvoriť odskok alebo zalomenie. Pri odskoku s uhlom najviac 45° od zvislice nevznikajú výrazné zmeny tlaku v potrubí, nie je nutné ani zväčšovať dimenziu potrubia. Pri zalomení odpadového potrubia dochádza k väčším rozdielom tlaku po dĺžke potrubia ako na priamom potrubí. Pri krátkych odpadových potrubiach nevznikajú kritické podtlaky, preto je dovolené napr. v prípade nízkeho podhľadu riešiť zmenu smeru odpadového potrubia do ležatej časti - zvodového potrubia kolenom 88,5°, prípadne vhodnejšou alternatívou 2 × 45° kolenom.

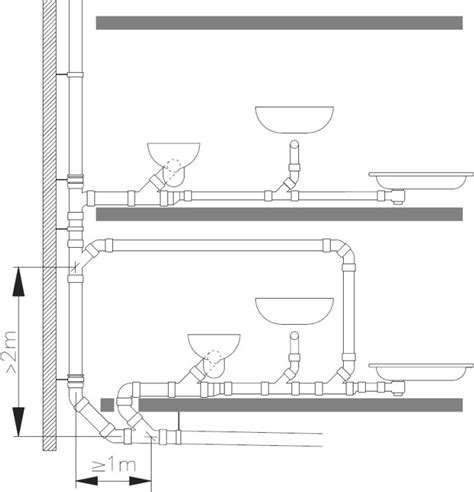

Pre odpadové potrubia od 10 do 22 m dĺžky sa pri zalomení menšom ako 2,0 m povoľuje riešiť prechod odpadového potrubia do ležatej časti dvoma 45° kolenami s obtokom pre prívod vzduchu. Obtokové potrubie sa s odpadovým potrubím spojí najmenej 2,0 m nad zalomením a najmenej 1,0 m pod zalomením. Menovitá svetlosť obtokového potrubia je rovnaká ako menovitá svetlosť ležatého úseku zalomenia odpadového potrubia. Zariaďovacie predmety inštalované v podlaží nad obtokom sa môžu pripojiť len do obtokového potrubia. Pri zalomení ≥ 2,0 m sa odporúča prechod do ležatej časti navrhovať podľa EN 12056. Pre odpadové potrubia nad 22 m sa zalomenie menšie než 2,0 m navrhuje rovnako ako pre potrubia od 10 do 22 m. Jednotlivé úpravy pri zalomení potrubia sú obsahom národných noriem, napr. STN 73 6760, ČSN 75 6760 a DIN 1986-100, ktoré musia byť v súlade s EN 12056-2. Podľa STN 73 6760 navyše platí, že pri zalomení odpadového potrubia s uhlom väčším než 45° (najviac 88,5°) od zvislice (nehľadiac na dĺžku odpadového potrubia) je nutné zväčšiť priemer potrubia na menovitú svetlosť, ktorá je najbližšia vyššia k menovitej svetlosti podľa tab. 2 a tab. 3. Zväčšenie menovitej svetlosti sa realizuje tesne nad zalomením, pri väčšom počte zalomení sa svetlosť zväčšuje len pri najvyššom zalomení.

Uhol Pripojenia Pripájacieho Potrubia

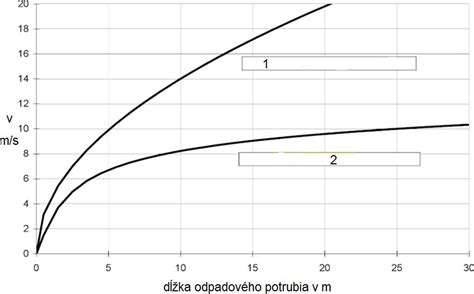

Experimentálnymi meraniami hydraulických pomerov pri gravitačnom prúdení vody v odpadovom potrubí sa dokázalo, že prietok vody nemá tvar špirály ani piestu, ale má prstencový priebeh. Voda prúdi na vnútornom povrchu potrubia a vzduch prúdi v strede prierezu. Z pripájacieho potrubia priteká voda na protiľahlú stenu odpadového potrubia a klesá v ňom nadol. Veľký vplyv na kolísanie tlaku majú menovité svetlosti potrubia a uhly pripojenia pripájacieho potrubia. Nepriaznivé hydraulické pomery predstavuje napr. pripojenie redukovanou odbočkou 45°, kedy môže dôjsť v dôsledku podtlaku k vysatiu zápachovej uzávierky. Naopak priaznivé prúdenie nastáva pri odbočke 88,5°, kedy nedochádza k vysatiu zápachovej uzávierky. V Nemecku sa preto redukované odbočky na odpadovom potrubí pod uhlom 45° nesmú navrhovať. Experimentálne merania potvrdili, že kolmé odbočky 90°, t.j. odbočky s tzv. veľkým uhlom odbočenia, sú z hydraulického hľadiska nevyhovujúce a vhodnejšie sú odbočky 87,5° alebo 88,5° s tzv. malým uhlom odbočenia, pri ktorých sa uvažuje aj s väčšími maximálnymi prietokmi.

Minimálny Sklon Ležatej Časti Potrubia

Pri inštalácii kanalizačného potrubia je potrebné dbať na uhol sklonu pre systém gravitačného odtoku. Ak sú rúrky v priemere 32 - 50 mm, potom optimálny sklon bude 0,03 stupňov alebo 3 cm na lineárny meter. Norma predpisuje minimálny sklon ležatej časti potrubia pri zalomení najmenej 2 %. Pri vonkajších odpadových rúrach je nutné uložiť potrubie v minimálnom spáde 2 - 2,5%. To je 2 - 2,5 centimetra na jeden meter dĺžky potrubia. V obytných priestoroch musí byť výškový rozdiel 1 až 2 cm na meter rúry (1 až 2 %). Keď sú potrubia úspešne nainštalované a otestované, je potrebné ich pripojiť k vonkajšej kanalizácii.

Postup Inštalácie

Ak žiadate o novú kanalizačnú prípojku, najdôležitejším prvkom pred montážou odpadového potrubia je projektová dokumentácia. Najskôr je potrebné zaslať žiadosť miestnej vodárenskej spoločnosti. Vybavíte ju online, poštou alebo osobne. Lehota, ktorú má vodárenská spoločnosť na vybavenie vašej žiadosti je 30 dní. Po schválení projektu je možné požiadať o stavebné povolenie. Vo vodárenskej spoločnosti nasleduje uzatvorenie zmluvy o odvádzaní splaškových vôd. Plánovanie je nevyhnutným krokom montáže. V pláne sú vyznačené miesta, kde budú potrubia umiestnené, aká bude ich veľkosť, typ a dĺžka. Pred príchodom inštalatérov je dôležité zabezpečiť prístup k miestam, ktorými bude vedená inštalácia odpadového potrubia. Inštalatéri potom vysekajú a vyvŕtajú otvory do stien a podláh, do ktorých vložia vnútorné odpadové potrubia. Dôležité sú pevné spoje prechodov medzi jednotlivými časťami odpadového systému.

Na rozdiel od iných plastových analógov, PVC výrobky majú pohodlný montážny mechanizmus. Všetky súčiastky a armatúry v potrubí sú vybavené tesniacim krúžkom. Okrem toho môžete na pevnosť natrieť lepidlom alebo tesniacim prostriedkom. Ak je potrebné pripojiť dva kusy potrubia, použije sa spojka vybavená gumovými tesneniami. Okrem zásuvkového spojenia sa používa aj metóda lepenia. Rúry sa líšia vo forme konca a veľkosti stien. Pri výbere potrubných výrobkov určitej veľkosti by mali mať všetky kovania podobný priemer. Po dokončení inštalácie nasleduje test potrubia. K testovaniu sa používajú rôzne metódy, ako napríklad napustenie vody alebo vzduchu do potrubia. Takýto test zaistí prípadné úniky. Na hotové odpadové potrubie sa pripájajú sanitárne zariadenia a spotrebiče. Je nutné použiť správne tvarovky a redukcie. Po pripojení na kanalizáciu sa vykonajú dokončovacie práce. Záznamy a dokumenty o odpadových potrubiach si určite uschovajte. Môžu byť užitočné pri stavebných prácach v budúcnosti.

Typy Kanalizačných Systémov a Ich Prvky

V rodinnom dome máte na výber niekoľko možností odpadových systémov.

Možnosti Odpadových Systémov

• Verejná kanalizácia: Najjednoduchším riešením je napojenie na verejnú kanalizáciu. Verejná kanalizácia odvádza odpadové vody do čističky. Proces čistenia vody v čističke odpadových vôd prebieha v niekoľkých krokoch a môže sa líšiť v závislosti od typu a veľkosti čističky. Čistiacim procesom sa docieli bezpečnosť vody pre ľudí a životné prostredie.

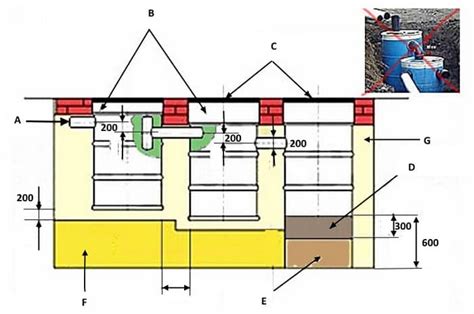

• Septik: Septik je samostatné zariadenie na spracovanie odpadových vôd. Zvyčajne sa inštaluje priamo pod zemou na pozemku domu. Odpadové vody pritekajú do nádrže, kde sa oddeľujú pevné látky od tekutých.
• Žumpa: V žumpe sa zhromažďuje a dočasne ukladá odpad z domácnosti, kým nie je odvezený na spracovanie. Žumpa môže byť vyrobená z betónu, plastu alebo kovu. Je umiestnená pod zemou v blízkosti stavby.

Revízne Šachty

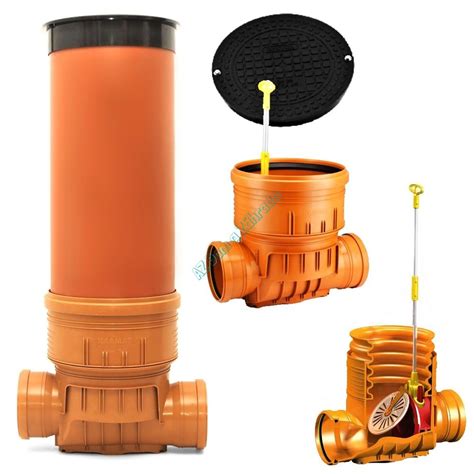

Pri výstavbe kanalizácie je dnes už samozrejmosťou používať napríklad revízne šachty/šachtišky, ktoré uľahčujú, pri kontrole alebo probléme prístup do kanalizačnej sústavy. Tieto šachty sa pre domácich stavebníkov najčastejšie dodávajú v rozmere DN 150/160 a DN 200, dno šachty môže byť priame alebo sútokové, kde viete napojiť až 3 sútoky a pokračovať ďalej jedným. Priemer, teda DN revíznej šachty je 300mm a 400mm. Výška šachty je samozrejme u každého individuálna preto sú vyrábané a dodávané podľa jednotlivých potrieb zákazníka na výšku od 50cm až do 6m. Poklop na takúto šachtu je plastový, ktorý znesie zaťaženie do 2000kg, je teda pochôdzny a nemôže po ňom prejsť osobné auto. Všetky šachty o ktorých sme tu hovorili sa vyrábajú podľa špecifikácie zákazníkov, pričom vôbec nejde o atypické rozmery, to znamená že aj ceny týchto výrobkov, šácht sú štandardné a nepotrebujú sa opätovne naceňovať pre každého zvlášť.

Spätné Klapky

Pri stavbe kanalizácie je dobré sa zamyslieť aj nad tým, či budem potrebovať spätnú klapku. Spätná klapka zabraňuje spätnému chodu média a pachu v potrubí, alebo hlodavcom, aby sa nedostali do obydlia. Zväčša sa spätnú klapku odporúča zabudovať, pretože v nákladoch nákupu to nie je veľká položka a môže zabrániť znehodnoteniu veľkej časti majetku, alebo predísť škodám a nepríjemnostiam. Takáto spätná klapka môže slúžiť aj ako čistiaca tvarovka, vtedy je dobré, ak sa osadí do šachty, do ktorej je možný vstup.

Dôležitosť Odbornej Inštalácie a Prevádzky

Riziká Neodbornej Inštalácie

Keď sa povie neodborná inštalácia, väčšina z nás si predstaví zlú prácu inštalatérov. Neodbornosť inštalatérov však nie je vždy príčinou problémov, ktoré môžu nastať už v krátkom časovom horizonte. Netesnosť, prasknutia aj nízka odolnosť voči vonkajším vplyvom. Okrem toho môžu nekvalitné potrubia spôsobovať vibrácie, ktoré majú za následok hluk, ktorý sa prenáša po celej sieti odpadových potrubí. Neodborný prístup a nekvalitné potrubia môžu spôsobiť závažné problémy. Ak nemáte znalosti v danom odbore, odporúčame obrátiť sa na inštalačnú firmu.

Dlhodobá Funkčnosť a Údržba

Dlhotrvajúca funkčnosť odpadového potrubia spočíva i v správnom používaní. Odpadové potrubie je potrebné inštalovať tak, aby k nemu bol ľahký prístup na prípadnú opravu. Pozor na lacné odpadové rúry. Môžu mať nízku odolnosť voči horúcej vode alebo chemikáliám. Inštalácia odpadových potrubí v dome môže byť komplikovaná a vyžaduje si odbornosť.
