Komplexný sprievodca debnením: Typy, použitie a technológie v stavebníctve

Stavebníctvo je dynamické odvetvie, ktoré neustále prináša nové technológie a metódy, aby sa zlepšila efektivita, bezpečnosť a kvalita výstavby. Jedným z kľúčových prvkov, ktoré hrajú významnú rolu v tomto procese, je debnenie. Debnenie predstavuje pomocnú konštrukciu. Tvar budúcej monolitickej betónovej konštrukcie možno vytvoriť debnením. Je to dočasná konštrukcia používaná pri stavbe budov na podporu betónu, kým nestvrdne a nezíska dostatočnú nosnosť. Jeho hlavnou funkciou je vytvoriť formu, do ktorej sa vyleje betón, aby sa vytvoril požadovaný tvar, a je kľúčové pre zaistenie kvality, pevnosti a bezpečnosti týchto železobetónových konštrukcií. Po zatvrdnutí betónu ju možno odstrániť alebo v prípade potreby ponechať zabudovanú ako stratené debnenie.

Základné princípy a komponenty debnenia

Debnenie pozostáva z formy, oporného a podperného systému. Forma je tá časť debnenia, ktorou sa definuje tvar betónovej konštrukcie. Debnenie je v priamom kontakte s čerstvým betónom a podieľa sa na výslednom vzhľade a kvalite povrchu betónovej konštrukcie. Najčastejšie sa zhotovuje z veľkoplošných prvkov, ktoré by idealizovane mali byť tenké, no zároveň dostatočne tuhé v smere normály. V závislosti od požiadaviek na tuhosť odebňovacej plochy možno vyľahčiť stuženie formy alebo podperný systém. Zvyčajne sa používa hladký povrch formy, avšak v praxi sa čoraz častejšie možno stretnúť s požiadavkou na vytvorenie pohľadového betónu. Pri požiadavke na špeciálny vzhľad povrchu betónovej konštrukcie sa do debnenia vkladajú vopred vyrobené matrice (napríklad plastové, gumené), ktoré odtlačením reliéfu do betónu získajú finálny vzhľad konštrukcie.

Voľnej deformácii odebňovacej plochy vplyvom zaťaženia čerstvým betónom, výstužou, vlastnou tiažou, pohybom robotníkov, zhutňovaním betónu a ďalších faktorov zabraňuje stuženie. Hlavným cieľom je zabezpečiť požadované rozmerové charakteristiky konštrukcie bez neželaných deformácií, ktoré by prekračovali rozmerové tolerancie hotovej konštrukcie, a zároveň minimalizovať prácnosť.

• Vonkajšie a vnútorné stuženie: Na stuženie formy sa používa vonkajšie a vnútorné stuženie. Vonkajšie stuženie zvyčajne tvorí sústava navzájom kolmých nosníkov vyhotovených z fošní, drevených, oceľových alebo plastových profilov. Z vonkajšieho stuženia sa zaťaženie prenáša do oporného a podperného systému. Vnútorným stužením sa zabezpečuje požadovaná hrúbka konštrukcie a spolupôsobenie dvoch protiľahlých foriem. V systémových debneniach plnia súčasne funkciu ťahadiel spínajúcich formy debnenia a rozperiek.
• Oporný a podperný systém: Oporným a podperným systémom debnenia sa zabezpečuje stabilita a poloha formy v priestore a prenos zaťaženia z formy do terénu alebo do hotových nosných častí objektu. Oporným systémom sa prenáša horizontálne zaťaženie a tvoria ho opory, vzpery alebo ťahadlá. Podperným systémom sa prenáša zvislé zaťaženie a používa sa na betonáž horizontálnych (alebo šikmých) konštrukcií. Pozostáva z vodorovných nosníkov alebo roštov a zvislých konštrukcií - stĺpikov a prvkov zavetrenia.

Správna poloha formy v priestore sa zabezpečuje úpravou dĺžok prvkov oporného a podperného systému. V prípade tradičného (tesárskeho) debnenia sa drevené prvky narežú na požadovanú dĺžku a ich presná dĺžka sa zabezpečí vyklinovaním. V prípade systémových debnení sa dĺžka nastavuje teleskopickými prvkami (stĺpikmi) a/alebo presnejšie rektifikačnými skrutkami.

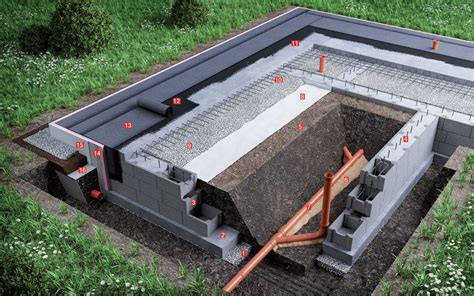

Šalovacie (debniace) tvárnice - stratené debnenie

Debniace tvárnice alebo tzv. šalovačky sú tvárnice z prostého betónu s priebežnou dutinou pre výplňový betón a s drážkou na uloženie výstuže. Tieto betónové tvarovky sú určené na vytvorenie pevnej monolitickej konštrukcie po vyplnení betónom. Šalovacie tvárnice tvoria v dnešnej dobe základný prvok stavebných konštrukcií. Hlavný význam ich použitia je vytváranie strateného debnenia pri zvislých konštrukciách. Pri použití oceľovej výstuže vytvárajú silné železobetónové konštrukcie.

Debniace tvárnice (Šalovacie tvárnice) je možné použiť ako stratené debnenie. Používajú sa na steny suterénov, sokle, šachty, steny bazénov, oporné múry, oplotenia a základy. Pre realizáciu je možné použiť klasické tvárnice typu H alebo PD (pero drážka). Výhodou použitia tvárnic typu PD je presnosť a pevnosť realizácie, no hlavne zmenšenie rizika vytekania zálievkového betónu.

Prevedenie a výhody šalovacích tvárnic

• jednoduchá suchá montáž debnenia
• presné ukladanie šalovacích tvárnic
• dobrá priľnavosť omietky
• deliteľné a koncové tvárnice sú v každej palete (okrem DT40)
• úspora nákladov a času
• šalovacie tvárnice je možné upravovať rezaním, sekaním, vŕtaním, frézovaním

Armovanie oceľovou výstužou je kľúčové pre pevnosť konštrukcie. Hrúbku armovacej výstuže určuje projekt statiky. Pri štandardných postupoch sa používa výstuž hrúbky 6 - 8 mm.

Výroba a cena šalovacích tvárnic

Cena betónových debniacich tvárnic je závislá od kvality vstupných materiálov, od technického zariadenia a v prvom rade od receptúry, ktorú si každá spoločnosť stráži. Vstupné materiály tvoria cement, kamenivo, voda a stavebná chémia. Spôsob spracovania závisí od kvalitného technického vybavenia. Správne zvibrovanie a presnosť foriem sú základom úspechu výrobných spoločností, ktoré vyrábajú šalovačky.

Ak existuje požiadavka na budovanie spodnej stavby z monolitického betónu s vyššou presnosťou a súčasne nie je rozsah prác vhodný na použitie systémového debnenia, možno použiť duté debniace tvarovky bez dna. Prvý rad sa založí na zrovnanú vrstvu podkladového betónu. Druhý rad sa ukladá s presahmi (na väzbu). Každý rad sa vystuží pozdĺžnymi prútmi tenkej výstuže. Po vymurovaní maximálne troch radov sa otvory vyplnia čerstvým betónom, ktorý sa zhutní.

Prehľad štandardných parametrov debniacich tvárnic

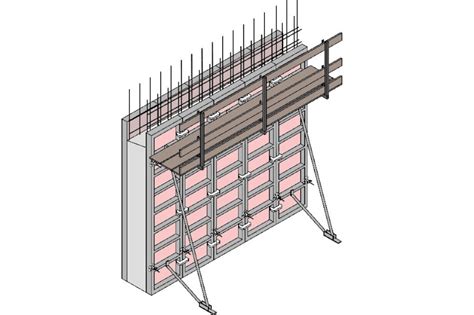

Stenové debnenie

Stenové debnenie je pomocná konštrukcia, do ktorej sa zalieva čerstvý betón, pričom po jeho odstránení vznikne monolitická konštrukcia. Poznáme tri základné druhy debnenia, a to jednorazové (napríklad tesárske, papierové), špeciálne (napríklad pojazdné, šplhavé) a systémové stenové alebo stropné.

Systémové debnenie sa využíva pri výstavbe monolitických stien, stĺpov, základových pásov a oblúkových stien. Je možné používať ho opakovane. Môže byť jednostranné alebo obojstranné. Ručne manipulovateľné stenové debnenie sa vyrába z hliníka alebo zo špeciálneho plastu. Pokiaľ je vyrobené z ocele, považuje sa za ťažké.

Základnú zostavu stenového debnenia tvorí forma, oporný a podperný systém. Forma je časť debnenia, ktorá je v priamom styku s čerstvým betónom. Od jej povrchu závisí výsledný vzhľad a kvalita betónovej konštrukcie. Pre dosiahnutie pohľadového betónu alebo špeciálneho vzhľadu povrchu je možné do debnenia vkladať vopred vyrobené matrice.

Komponenty stenového debnenia

• Debniace panely: Tvoria základnú plochu formy.
• Spínacia/kotviaca tyč: Slúži na zopnutie dvoch oproti stojacich panelov. Používajú sa v kombinácii s maticami a so spotrebným materiálom (dištančná rúrka a kónusy). Táto tyč sa používa aj pri jednostrannom debnení, a to dvomi spôsobmi: jeden spôsob je pomocou horninovej kotvy spolu s maticou.
• Klinový zámok/rýchloupínač: Používa sa na zopnutie dvoch vedľa seba stojacich panelov.
• Nastaviteľný zámok/vyrovnávací upínač: Je to vyrovnávací prvok, ktorý zopne dva vedľa stojace panely spolu s výdrevou.
• Zrovnávacie/upínacie koľajnice: Používajú sa na spevnenie panelovej zostavy pri použití výdrevy, pri uskočení/zmene hrúbky steny, ukončení steny alebo v prípade, keď sa panely na seba nadstavujú.
• Šikmá vzpera/nastavovacia opora: Slúžia na podporu a stabilizáciu debnenia. Stenové debnenie musí byť vždy zabezpečené šikmými vzperami pri montáži aj demontáži za pomoci skrutky do betónu.
• Zámok uzáveru steny: Zabezpečuje jednoduché a rýchle zadebnenie čela (ukončenie) steny spolu s hranolmi a doskami.

Montáž a demontáž stenového debnenia

Montovať a manipulovať s debnením by mali iba osoby s odbornými znalosťami a so školením BOZP. Pred montážou je potrebné skontrolovať a vyskúšať jednotlivé komponenty systémového stenového debnenia. V prípade, že stenové dielce alebo iné prvky sú závažne poškodené, nesmú sa použiť. Opravu poškodených prvkov môžu vykonávať kompetentné osoby od výrobcu debnenia alebo prenajímateľa. Oprava sa nesmie vykonávať na stavenisku.

Postup montáže debnenia (šalovania):

1. Pred montážou debnenia sa ako prvé vytýčia jednotlivé body (rohy, uhly, línie) budúcej monolitickej konštrukcie. Pri zvislých konštrukciách sa začnú stenové panely montovať až po čiastočnej alebo úplnej príprave výstuže. V individuálnych prípadoch môžu byť panely osádzané ešte pred naviazaním výstuže (napríklad výťahové šachty). Debniaca plocha panelov sa pred takzvaným šalovaním ošetrí odformovacím prípravkom, aby sa dielce dali po betonáži jednoducho a bez poškodenia odstrániť a očistiť.
2. Osadí sa a zastabilizuje najprv jedna strana debnenia. Začínať by sa malo od najkomplikovanejších miest, čo sú napríklad rohy, a vnútorným debnením. Vnútri zvyčajne býva už základová alebo stropná doska, ktorá je potrebná na zakotvenie vzpier. Panely sa spoja príslušnými zámkami a do dier v paneloch sa povkladajú spínacie tyče, na ktorých je nasunutá dištančná rúrka s kónusmi. Do nevyužitých dier sa vložia plastové zátky do debnenia.
3. Následne sa môže osádzať druhá strana debnenia. Vedľa seba stojace panely sa pospájajú k sebe klinovými alebo nastaviteľnými zámkami. Debnenie stojace oproti sebe sa zopne k sebe prostredníctvom spínacej tyče a matíc. Na jednu stranu debnenia sa osadí lávka na lepšiu manipuláciu pri betonáži. V prípade, že sa bude konštrukcia betónovať za pomoci betónovej pumpy alebo bádie, je potrebné debnenie zaistiť aj proti nadvihnutiu. Po celkovom uzatvorení debnenia a dotiahnutí matíc a zámkov je debnenie pripravené na betonáž.
4. Po zatvrdnutí a dosiahnutí dostatočnej pevnosti betónu sa debnenie môže demontovať, takzvané oddebňovanie. Postup pri oddebňovaní je ten istý ako pri odebňovaní, len v opačnom poradí.

Stropné debnenie

Stropné debnenie je neoddeliteľnou súčasťou stavebného procesu, ktorá zabezpečuje správnu realizáciu betónových stropov a podláh. Je to dočasná konštrukcia používaná pri stavbe budov na podporu betónu, kým nestvrdne a nezíska dostatočnú nosnosť. Jeho hlavnou funkciou je vytvoriť formu, do ktorej sa vyleje betón, aby sa vytvoril požadovaný tvar stropu alebo podlahy, a je kľúčové pre zaistenie kvality, pevnosti a bezpečnosti týchto železobetónových konštrukcií.

K jeho základným komponentom patria debniace panely, ktoré tvoria základ formy a sú vyrobené z dreva, preglejky, ocele alebo plastu. Majú hladký povrch, aby betón po stvrdnutí získal požadovaný tvar a štruktúru. Vertikálne podpery alebo ináč nazývané aj stojky, ktoré nesú váhu debniacich panelov a čerstvého betónu. Sú nastaviteľné, aby sa dosiahla požadovaná výška stropu. K horizontálnym prvkom, ktoré prenášajú váhu betónu a debnenia na podpery patria trámy - nosníky. Môžu byť vyrobené z dreva, ocele alebo hliníka.

Výber správneho typu stropného debnenia závisí od mnohých faktorov, vrátane veľkosti a zložitosti projektu, požiadaviek na rýchlosť výstavby, rozpočtu a dostupnosti materiálov. Dobre zvolené debnenie môže výrazne ovplyvniť efektivitu a kvalitu stavebného procesu. Preto existuje niekoľko typov stropného debnenia, z ktorých každý je vhodný pre rôzne stavebné projekty a požiadavky. Patrí sem tradičné drevené debnenie využívajúce drevo a preglejku, ako aj posuvné debnenie, ktoré sa používa pri stavbe výškových budov.

Kladačský plán pre stropné konštrukcie

Kladačský plán je technický dokument používaný v stavebníctve, ktorý detailne ukazuje rozloženie a umiestnenie jednotlivých prvkov a materiálov na stavbe. Obsahuje rozmery a orientáciu prvkov, aby sa zabezpečila presnosť pri inštalácii. Zároveň identifikuje typy materiálov, ktoré sa budú používať, ako sú dlaždice, parkety, laminátové podlahy, koberce, obklady, tehly, debnenie a ďalšie. Uvádza špecifikácie materiálov, ako sú farba, vzor, hrúbka a povrchová úprava. Poskytuje pokyny a postupy na správnu inštaláciu materiálov a určuje umiestnenie spojov a dilatačných škár, ktoré sú potrebné na kompenzáciu rozťažnosti a zmršťovania materiálov. Zabezpečuje, aby spoje a škáry boli správne umiestnené a neovplyvňovali estetiku a funkčnosť povrchu.

Význam kladačského plánu je hlavne jeho presnosť a efektivita, keďže zabezpečuje presnosť pri inštalácii materiálov, čím minimalizuje chyby a znižuje plytvanie materiálom. Umožňuje efektívne plánovanie a organizáciu práce na stavbe. Pomáha dosiahnuť vysokú kvalitu a estetiku finálneho povrchu, či už ide o podlahy, steny alebo stropy. Slúži ako nástroj na komunikáciu medzi architektmi, stavebnými inžiniermi, dodávateľmi a remeselníkmi tým, že zabezpečuje, že všetky strany majú rovnaké informácie a pracujú podľa rovnakých inštrukcií. Pomáha predchádzať problémom, ako sú nesprávne umiestnené materiály, nekonzistentné vzory a zle inštalované prvky.

Typy debnenia podľa použitia a manipulácie

Základným rozdelením, z ktorého vychádzajú ďalšie vlastnosti a členenie debnení, je rozdelenie podľa počtu použití a spôsobu manipulácie.

Jednorazové debnenia

V prípade debnenia určeného na jednorazové použitie nie je možné jeho opätovné použitie. Zložité je aj opätovné použitie jeho niektorých častí.

• Tradičné (tesárske) debnenia: Používajú sa na realizáciu špecifických alebo zložitých tvarov, pre ktoré neexistujú systémové debnenia, alebo by ich výroba bola vzhľadom na počet konštrukcií neefektívna. Tesárske debnenia sa vyrábajú priamo na stavbe zo stavebného reziva. Pri zhotovovaní debnenia sa medzi jednotlivými doskami vynechávajú škáry, ktoré umožňujú voľné zväčšenie objemu debnenia po jeho nasiaknutí vodou.
• Trvalo zabudované (stratené) debnenia: Tieto debnenia sa stávajú súčasťou konštrukcie. Môžu tvoriť viditeľnú plochu betónovej konštrukcie, ale rovnako môžu tvoriť aj skrytú (nedostupnú) plochu. Pri zabudovaní môžu trvale plniť nosnú funkciu alebo prispievať k zlepšeniu úžitkových vlastností konštrukcie. Reprezentantmi stratených debnení sú napríklad filigranové dosky, ktoré sú charakteristické previazaním vyčnievajúcej výstuže s nadbetónovanou (tlačenou) vrstvou stropnej konštrukcie. Ďalším predstaviteľom strateného debnenia sú debniace tvarovky - buď kusové debniace tvarovky alebo veľkoformátové až panelové prvky. Ako stratené debnenie najmä železobetónových stropov sa často používajú oceľové plechy, kde profilovaný plech vytvára v betónovej konštrukcii rebrá a na dno rebier sa ukladajú prúty hlavnej výstuže.
• Kartónové (papierové) debnenia: Patria do skupiny jednorazových debnení, ale nestávajú sa súčasťou konštrukcie.

Viacnásobné (systémové) debnenia

Debnenia vhodné na viacnásobné použitie možno použiť opakovane. V porovnaní s jednorazovým debnením sa vyznačujú vysokými nadobúdacími nákladmi. Pre tento typ debnenia je charakteristická vysoká obratovosť (200 až 500-krát), nízka prácnosť (0,6 až 0,2 Nh/m²), nižšia spotreba materiálu a vysoká kvalita. Systémové debnenia sú efektívne vtedy, ak majú vysokú životnosť (obratovosť), vysokú variabilitu rozmerov (univerzálnosť) a umožňujú jednoduchú manipuláciu.

Systémové debnenie je komplexný, priemyselne vyrábaný súbor prvkov a dielcov formy, zahŕňajúci aj oporný a podperný systém a ochranné lešenie. Všetky prvky systému sú kompatibilné. Debnenie sa stužuje zväčša kovovými nosníkmi. Vďaka jeho pevnosti sa minimalizuje počet zopnutí. Forma sa jednoducho spája s prvkami oporného a podperného systému. Na trhu sa nachádza niekoľko výrobcov a predajcov systémových debnení (Doka, Peri, Ulma ale aj HKH, Mareco, Fox Nitra, ISD-NOE a Faresin SK). V ich ponuke sa nachádzajú spravidla stenové (vrátane stĺpov), ale aj stropné debnenia.

Tunelové debnenie

Niektorí výrobcovia vyrábajú aj priestorové (tunelové) debnenia. Tunelové debnenie vznikne spojením veľkoplošných debniacich panelov a medziľahlého debnenia stropu do jedného celku. Pri oddebňovaní sa konštrukcia debnenia nerozoberá, iba sa spustí o niekoľko centimetrov a následne sa z objektu vysunie. Konštrukcia tunelového debnenia je väčšinou celokovová, tvorená oceľovým plechom s hrúbkou 2 až 4 mm, vystuženým kostrou z oceľových profilov.

Debnenie podľa veľkosti a manipulácie

Z hľadiska voľby technológie zhotovenia betónovej konštrukcie je dôležité členenie debnení na maloplošné a veľkoplošné.

• Maloplošné debnenia: Vyznačujú sa formami s rozmermi do 1,5 až 2,0 m² a hmotnosťou do 30 až 40 kg. Nízka hmotnosť sa dosahuje použitím rámov z hliníkových zliatin. Vďaka týmto rozmerom a hmotnosti umožňujú ručnú manipuláciu. Pri debnení a oddebňovaní sa nevyžaduje zdvíhací prostriedok.
• Veľkoplošné debnenia: Majú formy s plochou, ktorá môže byť aj väčšia ako 10 m². Stuženie takýchto foriem je mohutné a prenáša vysoké zaťaženie. Niektoré systémy majú únosnosť do 100 kN/m², čo umožňuje vysoké tempo betonáže až do výšky konštrukcie približne 4 až 4,5 m.

Špeciálne debnenia

Použitie špeciálnych debnení je nutné na zhotovenie konštrukcií s neštandardným tvarom alebo v prípade náročných či neštandardných požiadaviek na zhotovovanie.

• Posuvné debnenia: Sú vhodné na betonáž vysokých vertikálnych konštrukcií s konštantným prierezom (napríklad silá, stužujúce jadrá výškových budov). Posuvné debnenie sa skladá z formy, zo závesného a zdvíhacieho zariadenia, z pracovnej plošiny a zo závesných lešení. Oceľová forma sa montuje v tvare prierezu budúcej konštrukcie a má výšku 1 200 až 1 500 mm. Pohyb debnenia je zabezpečený prostredníctvom zdvíhacieho zariadenia, ktoré sa pohybuje po vzperných tyčiach zapustených do betónovanej konštrukcie. Konštrukcia je dvojpodlažná, na hornom podlaží sa vykonávajú práce súvisiace s vystužovaním, betonážou a riadením posunu, na spodnom podlaží sa vykonáva kontrola a prípadné opravy povrchu.
• Šplhavé debnenia: Sú vhodné na betonáž vyšších konštrukcií, ktoré však nemajú konštantný prierez. Pohybujú sa cyklicky. Do vyššej polohy sa presúvajú až po dosiahnutí oddebňovacej pevnosti konštrukcie v poslednom zábere.
• Pojazdné debnenia: Využívajú sa tam, kde sa v horizontálnom smere opakujú konštrukcie s rovnakým tvarom zvislého rezu alebo pri betonážach priebežnej horizontálnej konštrukcie. Typickým príkladom použitia môže byť debnenie sekundárneho ostenia tunelov alebo mostného poľa.

Príslušenstvo debnenia

Pre správnu a efektívnu prácu s debnením je nevyhnutné aj vhodné príslušenstvo, ktoré zabezpečuje kvalitu, bezpečnosť a funkčnosť celej konštrukcie:

• Odformovací olej: Aplikuje sa na debniacu plochu pred šalovaním. Uľahčuje odstránenie debnenia po betonáži, znižuje tvorbu pórov a dutín na povrchu betónu a uľahčuje čistenie debnenia.
• Dištančné krúžky: Používajú sa na zabezpečenie krycej vrstvy výstuže pri zvislých konštrukciách.
• Zátky do debnenia: Slúžia na uzatvorenie otvorov v stenovom debnení, ktoré nie sú počas betonáže využité a nie je v nich spínacia tyč.
• Tvarovacie lišty: Sú určené na vytvorenie skosených hrán alebo drážok na vedenie káblov na povrchu betónových konštrukcií.
• Dištančná rúrka plastová: Slúži na ochranu spínacej tyče spájajúcej panely stenového debnenia. Vymedzuje aj hrúbku železobetónovej steny pred betonážou.
• Kónusy plastové: Sú určené na zlepšenie príložnej plochy plastovej dištančnej rúrky. Nasadzujú sa pred betonážou na oba konce dištančnej rúrky. Po betonáži sa odstránia a môžu sa znova použiť.
• Betónová rúrka vláknocementová: Používa sa na vymedzenie hrúbky železobetónovej steny pri betonáži a na ochranu spínacej tyče.
• Betónové zátky, kónusy vláknocementové: Slúžia na uzatvorenie betónovej rúrky po oddebnení a odstránení kónusu.
• Betónová podložka s drôtom: Využíva sa na zabezpečenie krycej vrstvy výstuže pri zvislých vodonepriepustných konštrukciách, pri takzvaných bielych vaniach.
• Oktagon kónusy plastové: Špeciálne tvarované kónusy určené na uzavretie prestupov dištančnej rúrky pri betonáži. Po oddebnení sa stanú súčasťou železobetónovej konštrukcie.
• Zátky Oktagon: Používajú sa na uzatvorenie dištančnej rúrky s použitím kónusu Oktagon.

Stropné debnenie je nevyhnutnou súčasťou moderného stavebníctva, ktorá umožňuje realizáciu presných a bezpečných betónových konštrukcií. Rozšírenie ponuky o predaj a prenájom stropného debnenia v stavebninách Slosmat je odpoveďou na vaše potreby, keďže ste hľadali spoľahlivé a dostupné riešenia pre svoje projekty. Služba poskytovania kladačských plánov, dovozu a odvozu debnenia navyše zabezpečuje, že každý z vás dostane komplexnú podporu od začiatku až po ukončenie projektu. Kontaktujte nás ešte dnes a spoznajte, ako Vám môžeme pomôcť s realizáciou Vašich stavebných cieľov.
