Prívodné a odvodné vzduchotechnické potrubia: Komplexný sprievodca výberom a inštaláciou

Vzduchotechnické potrubia, často nazývané aj vzduchovody v normách STN, sú neoddeliteľnou súčasťou každého vetracieho, klimatizačného či rekuperačného systému. Ich úlohou je zabezpečiť efektívny transport vzduchu, odťah dymu a prachu bez chemických prímesí a nečistôt. Správny výber a inštalácia potrubia má zásadný vplyv na funkčnosť, efektivitu a celkovú životnosť vzduchotechnického systému.

Výber vzduchotechnického potrubia

Požiadavka na parametre potrubia vyplýva z použitého vzduchotechnického zariadenia, ako sú klimatizačné jednotky, tepelné čerpadlá, výmenníky tepla a vzduchu, alebo vetracie systémy. Jedná sa hlavne o rozmery a tesnosť potrubia. Ďalším parametrom, ktorý by ste mali zvážiť pre výber správneho vzduchotechnického potrubia, je prostredie, do ktorého bude potrubie montované. Na základe týchto faktorov sa rozhodujete o vhodnom tvare potrubia a materiáli. Pre zabezpečenie optimálneho riešenia pri zariaďovaní vzduchotechniky akéhokoľvek objektu odporúčame spoluprácu s odbornou projekčnou organizáciou, respektíve s projektantom z oblasti vzduchotechniky.

Typy vzduchotechnických potrubí podľa tvaru a materiálu

Tvar potrubia v priereze je štandardne kruhový alebo štvorhranný. Možné sú aj potrubia šesťhranné, lichobežníkové a podobne, ale v praxi sa s takýmto riešením stretávame veľmi zriedka.

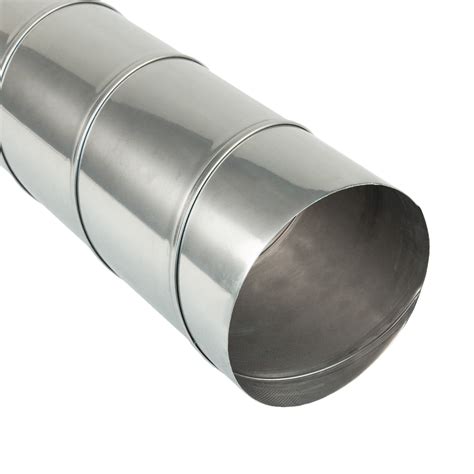

Kruhové potrubie: Spiro rúry

Vzduchotechnické pozinkované potrubie sa najčastejšie označuje ako spiro rúra, pretože je špirálne vinuté. Spiro potrubie je určené predovšetkým na transport vzduchu, odťah dymu a prachu bez chemických prímesí a nečistôt. Je vhodné na dlhšie vzduchotechnické trasy, pretože je odolné proti vnútornému tlaku a zároveň poskytuje dobrú odolnosť proti deformácii. Ďalšou výhodou spiro potrubia je nízka hmotnosť a jednoduchá manipulácia pri inštalácii. Spiro potrubie sa vyrába v niekoľkých materiálových vyhotoveniach a niektorí výrobcovia dodávajú potrubie aj v rozmeroch D 180, 225, 280 mm.

Systém Lindab Safe

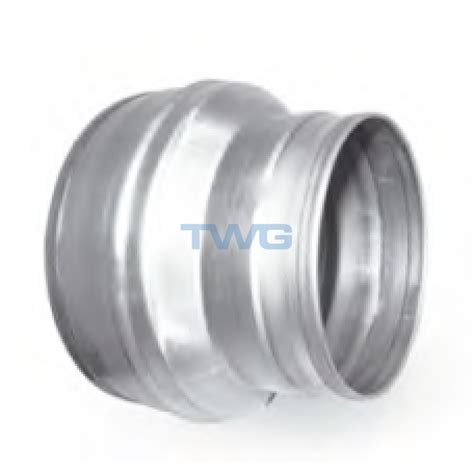

Tento veľmi kvalitný vzduchotechnický systém s vysokou triedou tesnosti a krátkou dobou montáže šetrí váš čas aj peniaze. Vzduchotechnický systém Lindab Safe zahŕňa kompletný sortiment kruhového potrubia, tvaroviek, tlmičov, odbočiek, redukcií, kolien, spojok, sedlových a výfukových kusov, záslepiek a podobne. Základom systému je dvojbrité tesnenie z EPDM gumy. Toto tesnenie umožňuje rýchlu a jednoduchú montáž systému a súčasne zaisťuje jeho vysokú triedu tesnosti D. Systém Lindab Safe je certifikovaný nezávislou skúšobňou Eurovent.

Plastový stavebnicový systém ED Plast

Plastový stavebnicový systém ED Plast je navrhnutý na vetranie menších priestorov v bytoch, ako sú napríklad kuchyne, kúpeľne, WC a podobne. Jeho výhodou je jednoduchá úprava dĺžky potrubia ručnou pílkou na kov.

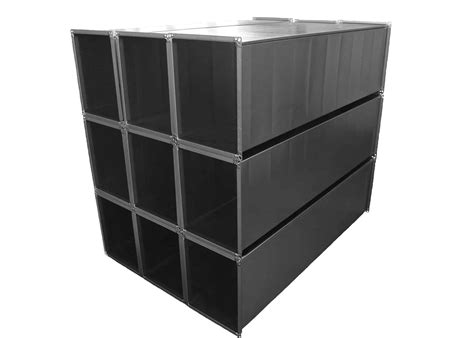

Hranaté potrubie

Hranaté potrubie sa používa vo všetkých možných rozmeroch a ideálny prierez je do pomeru strán 1:3. Kolená a T-kusy pre hranaté potrubie spravidla používajú vyhotovenie s polomerom R=0.

Montáž a spájanie potrubí

Montáž a spájanie jednotlivých častí potrubia je kľúčová pre jeho funkčnosť a tesnosť. Rovné rúry štandardného a tesného prevedenia sú dostupné a z ekonomického hľadiska je vhodné voliť dĺžku rovných rúr 3 metre. Každý iný rozmer predstavuje náklady navyše. Tvarovky sa spájajú s rúrou prostredníctvom vonkajších spojok (Ma) alebo pomocou skrutiek, respektíve nitového spoja. Štandardne sa používajú hliníkové pásky.

Zvýšená tesnosť a špeciálne spoje

Pri zvýšených požiadavkách na tesnosť sa využíva systém s gumičkou, spájanie pomocou lisovaných prírub, respektíve nerozoberateľných rýchlospojok. Kvalitnejšie riešenie so 100% tesnosťou na prírube a zároveň ekonomickejšie sa dosahuje s prírubami FP s falcovaným profilom, zatiaľ čo iné možnosti zahŕňajú lištové príruby. Všetky rozvody je možné vyrobiť v akýchkoľvek rozmeroch podľa STN EN 1505.

Montáž hranatého potrubia

Hranaté potrubie sa spája spravidla pomocou prírub. Príruba môže byť vytvarovaná priamo z plechu potrubia, čo eliminuje netesnosti spôsobené nasadením príruby, ako je to pri lištových prírubách. Podľa veľkosti potrubia sa používajú dva typy prírub: FP 16 pre menšie a FP 17 (P21) pre väčšie. Montáž hranatého potrubia prebieha nasledovne: tesniaca páska by mala mať hrúbku minimálne 4 mm a štandardne sa používa s rozmerom 4x15 mm. Je potrebné použiť butylovú tesniacu šnúru, ktorá by mala byť vždy prekrytá a dôkladne spojená s vnútornou stranou potrubia. Na upevnenie sa používajú svorky „C“.

Distribučné elementy vzduchotechnických systémov

Distribučné elementy sa používajú pre ukončenie vzduchotechnických trás, na usmernenie vzduchu, prípadne k jeho regulovaniu. Existuje široká škála týchto elementov, ktoré sú navrhnuté pre rôzne typy priestorov a požiadavky na distribúciu vzduchu.

Prehľad distribučných elementov

Nasledujúca tabuľka poskytuje prehľad najčastejšie používaných distribučných elementov v vzduchotechnických systémoch.

Detailné popisy distribučných elementov

1. Vetracie mriežky

   Vetracie mriežky sú distribučné elementy vhodné pre prívod aj odvod vzduchu. Sú vhodné ako ukončovacie distribučné elementy vzduchotechnických rozvodov. Niektoré sú určené aj na montáž na fasády domov, steny alebo omietky, či priamo do potrubia. Vďaka použitým materiálom, ako je antikorová oceľ, drevo alebo plast, je možné mriežky inštalovať vo vnútornom aj vonkajšom prostredí.

2. Tanierové ventily

   Tanierové ventily sa používajú najčastejšie pre odvod vzduchu z hygienických zázemí, ale môžu byť použité aj pre prívod vzduchu. V sortimente sú k dispozícii aj univerzálne tanierové ventily pre prívod aj odvod. Ventil je tvorený vstupným kužeľom a nastaviteľným stredovým diskom, ktorý umožňuje reguláciu prietoku vzduchu. Tanierové ventily pracujú s pomerne malými prietokmi vzduchu od 30 do 200 m3/h, vyrábajú sa v priemeroch 80 až 200 mm a bývajú zhotovené buď z plastu, alebo z oceľového plechu, ktorý je štandardne lakovaný. Najpoužívanejšie v kúpeľniach a toaletách sú tanierové ventily, ktorých je k dispozícii niekoľko variantov (plastové, kovové, prívodné, odvodné, univerzálne).

3. Anemostaty / Difúzory

   Anemostaty a difúzory sú koncové vzduchotechnické elementy pre distribúciu vzduchu v komerčných a obytných priestoroch. Výtokové plochy anemostatov / difúzorov sú z pevných profilových lamiel (kruhová konštrukcia zaručuje pri privádzaní vzduchu rovnomerné prúdenie do všetkých smerov) alebo z nastaviteľných profilových lamiel (zmenou uhla výstupu vzduchu je zaistené intenzívne premiešanie privádzaného vzduchu).

4. Rezidenčné difúzory

   Rezidenčné difúzory sú koncové distribučné elementy vzduchotechnických sietí používané pre prívod aj odvod vzduchu v kanceláriách, hoteloch, rodinných domoch a podobne. Vyznačujú sa jednoduchou reguláciou prietoku vzduchu a moderným dizajnom. Difúzory sú vyrobené predovšetkým z pozinkovaného plechu, nalakované v bielom odtieni RAL.

5. Dýzy s dlhým dosahom

   Dýzy s dlhým / ďalekým dosahom sú najvhodnejším distribučným elementom pre dopravu vzduchu na veľkú vzdialenosť v priestoroch ako napríklad športové a priemyselné haly, nákupné strediská, letiská a iné verejné priestory. Sú určené pre montáž do stropu alebo do steny pre prívod vzduchu. Súčasťou sortimentu sú dýzy pevné, nastaviteľné, prúdové a multidýzy.

6. Výustky

   Výustky sú najpoužívanejším distribučným elementom v priemyselnej vzduchotechnike a inštalujú sa priamo na potrubie - kruhové aj štvorhranné. Dodávajú sa podľa počtu radov otočných lamiel ako jednoradové alebo dvojradové. Jednoradové výustky sa inštalujú prevažne pre odvod vzduchu, dvojradové pre prívod vzduchu. Podľa požiadavky môžu byť výustky vybavené niekoľkými rôznymi typmi regulácie.

7. Stenové mriežky

   Stenové mriežky slúžia ako dizajnový distribučný element pre odvod vzduchu z vnútorných priestorov obchodných domov, divadiel, garáží, reštaurácií a podobne. Sú určené aj pre ochranu vzduchotechnických rozvodov. Možno ich dodať nepriehľadné aj rastrové s veľkou prietokovou plochou. Dodávajú sa v rôznych vyhotoveniach: so skrytým uchytením alebo s upínacím rámikom, pre zamurovanie či s vymeniteľným filtrom. Podľa požiadavky možno lakovať podľa vzorkovníka RAL za príplatok podľa výrobného radu a veľkosti.

8. Dverové mriežky

   Dverové vetracie mriežky sú určené na montáž do výrezu vo dverovom krídle. Zaisťujú prívod vzduchu do priestorov kúpeľní a WC či iných priestorov aj pre pasívne vetranie. Dodávajú sa drevené, plastové či hliníkové.

9. Podlahové mriežky

   Podlahové mriežky sú určené na montáž do podlahy pre prívod aj odvod vzduchu vo vetracích systémoch. Sú vyrobené z hliníka s pevnými lamelami. Lamely sú horizontálne PMA alebo vertikálne PMB s rozostupmi 12,5 mm, 17,5 mm a 20 mm.

10. Lineárne difúzory / Štrbinové výustky

    Lineárne difúzory sú zariadenia používané vo vzduchotechnických systémoch určené na distribúciu vzduchu do priestoru. Ide o typ vzduchového difúzora, ktorý sa vyznačuje podlhovastým tvarom a obvykle sa skladá z jednej alebo viacerých štrbín, ktorými prúdi vzduch. Štrbinové výustky sú určené na montáž do stropu alebo steny a sú navrhnuté tak, aby zabezpečili rovnomerné prúdenie vzduchu v danom smere.

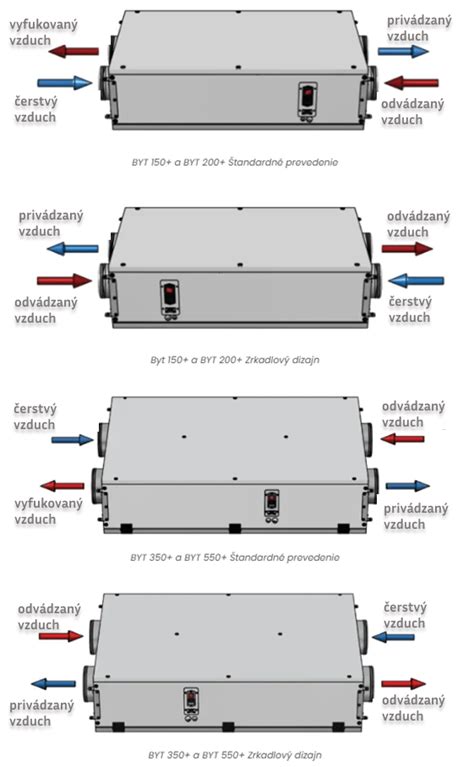

Riešenie spoločného potrubia pre rekuperačné jednotky

Pri riešení vetrania samostatnými rekuperačnými jednotkami pre viacero miestností, kde sú k dispozícii dve zvislé vetracie šachty pre prívod čerstvého a odvod odpadového vzduchu, sa môže objaviť požiadavka na spoločné hranaté vodorovné potrubie pre viacero jednotiek. Napriek priestorovým výhodám tohto riešenia, existuje nedôvera k viacerým ventilátorom v jednom potrubí, nakoľko sa ventilátory jednotlivých jednotiek môžu navzájom ovplyvňovať. Pre minimalizáciu ovplyvňovania je dôležité zvážiť ideálnu rýchlosť vzduchu v spoločných potrubiach (rozdeľovači a zberači). V takýchto komplexných situáciách je konzultácia s odborníkom na vzduchotechniku nevyhnutná.
