Výber správneho spôsobu spájania vzduchotechnických rozvodov je kľúčový pre efektívnosť celého systému. Prírubový spoj je ideálny pre spájanie jednotlivých častí hranatého potrubia. Hranaté potrubie sa spája spravidla pomocou prírub, pričom ideálne je, ak sa príruba vytvaruje priamo z plechu potrubia (tzv. FP). Týmto spôsobom nedochádza k netesnostiam spôsobeným nasadením príruby, ako je to pri lištových prírubách.
Štandardizácia a typy prírub
Rozmery prírub sú štandardizované a podľa veľkosti potrubia sa používajú dva hlavné typy:
- FP 16 (resp. P20): Pre rozmery strany ≤ 1100 mm.
- FP 17 (P21): Pre väčšie rozmery potrubia.
Pri návrhu systému je nutné zohľadniť správnu voľbu prírub, hrúbku materiálu, tmelenia a použitie dištančných tyčí. Požiadavka na parametre potrubia vyplýva zo zásady z použitého vzduchotechnického zariadenia (klimatizačné jednotky, tepelné čerpadlá, výmenníky tepla a vzduchu, vetracie systémy a pod.).
MONTÁŽ VÝUSTKY do potrubia VZT • A P I A G R A s.r.o.
Montáž a tesniace prvky

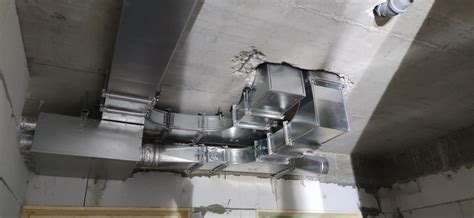

Montáž hranatého potrubia prebieha podľa presne stanovených postupov pre zaistenie maximálnej tesnosti:
- Tesniaca páska musí mať hrúbku minimálne 4 mm (štandardne s rozmerom 4x15 mm).
- Pri vysokých nárokoch na tesnosť je potrebné použiť butylovú tesniacu šnúru.
- Spoje je potrebné vždy prekryť a dôkladne spojiť s vnútornou stranou potrubia.
- Na fixáciu sa štandardne používajú svorky „C“ alebo skrutkové spoje (M8).
| Typ príruby | Rozmer strany potrubia | Hlavné využitie |
|---|---|---|
| FP 16 / P20 | ≤ 1100 mm | Štandardné hranaté potrubie |
| FP 17 / P21 | > 1100 mm | Veľkorozmerné VZT systémy |
Alternatívne riešenia a špeciálne príruby
Okrem štandardných hranatých systémov existujú aj špecializované príruby pre vzduchotechnické komponenty a ventilátory:
- BRIDAVoľné príruby BRIDA: Určené na spojenie axiálnych potrubných ventilátorov (Soler & Palau) s potrubím.
- JBR: Voľné príruby pre strešné ventilátory typov TH, CRVT, CRVB, CRHT, CRHB, HCTT a HCTB.
- PR CZ: Česká príruba určená na spojenie potrubia pomocou skrutiek.
- GFL: Príruby vyrobené z pozinkovaného oceľového plechu pre axiálne ventilátory typu AR alebo AXC.
Pre systémy vyžadujúce zvýšenú tesnosť sa okrem prírubových spojov využíva systém s gumičkou, spájanie pomocou lisovaných prírub alebo nerozoberateľných rýchlospojok. Pri kruhovom spiro potrubí sa pre priamu montáž prírub na potrubie používajú vnútorné spojky (NP/NPU) alebo kanálové nadstavce (IL/ILU).
