Prípojnicové rozvody v rozvádzačoch: Komplexný sprievodca

Prípojnicové rozvody predstavujú systém vodičov, ktoré slúžia na prenos elektrickej energie v rámci rozvádzača. Na rozdiel od tradičnej kabeláže, prípojnice ponúkajú vyššiu prúdovú zaťažiteľnosť, lepšiu prehľadnosť a jednoduchšiu inštaláciu. Sú ideálne pre aplikácie vyžadujúce spoľahlivé a flexibilné rozvody elektrickej energie. Prípojnicové rozvody sú kľúčovým prvkom v moderných rozvádzačoch, zabezpečujú efektívnu a spoľahlivú distribúciu elektrickej energie. Tento článok poskytuje komplexný prehľad o návrhoch prípojnicových rozvodov, ich komponentoch, aplikáciách a dôležitých aspektoch, ktoré treba zvážiť pri ich implementácii.

Úvod do prípojnicových rozvodov

Prípojnicové rozvody sú typovo skúšané rozvádzače (TTA), ktoré sa vyznačujú vyššími technickými požiadavkami a náročnejšími skúškami v porovnaní s predchádzajúcimi normami, s dôrazom na bezpečnosť a spoľahlivosť. Táto norma je identická s EN 60439-2:1993 a nahrádza ČSN 35 7107-2 z marca 1991.

Komponenty prípojnicových rozvodov

Prípojnicové systémy sa skladajú z viacerých kľúčových komponentov, ktoré zabezpečujú ich funkčnosť a spoľahlivosť:

Prípojnicové jednotky

Vodiče sú v hliníkovom kryte uložené vedľa seba.

Spojky

Spájanie jednotlivých prípojnicových jednotiek je uskutočňované monoblokovou spojkou. Tieto spojky zohrávajú kľúčovú úlohu v zabezpečení elektrického a mechanického spojenia medzi jednotlivými časťami systému.

• Elektrické spojenie medzi živými vodičmi a medzi PE ochranným vodičom.
• Mechanické spojenie medzi dvoma jednotkami.
• Nepretržitý dokonalý spoj medzi všetkými vodičmi.

Spojky sa upevňujú dvoma momentovými skrutkami s trhacou hlavou. Pri správnom momente utiahnutia skrutky, sa trhacia hlava ulomí, čím sa docieli garantovaný a potrebný tlak na spoj a dokonalý kontakt medzi živými vodičmi. Pre demontáž alebo rozšírenia inštalácie, obsahujú tieto skrutky sekundárnu hlavicu na uvoľnenie. Uťahovací moment je 80 Nm.

Konštrukčné prvky

Zahŕňajú svorky, svorkovnice, prístrojové adaptéry, kryty, izolátory, poistkové spodky, poistkové odpínače a držiaky medených pásovin. Tieto prvky zabezpečujú správne upevnenie, izoláciu a ochranu prípojníc.

Pripojovacie prvky v našej ponuke tvoria rozsiahly sortiment konštrukčných prvkov určených na zostavenie rozvádzačov a prípojnicových systémov. Patria sem plastové izolátory, držiaky prípojníc, uzemňovacie i silové vodiče z Cu pletencov, Cu prípojnice, svorkovnice.

Ďalšie komponenty

• Pružné medené vodiče: Lamelové prípojnice, zemniace lanká a pásky, spojky zo splietaných laniek a pásiek, lamelové pružné spojky, krútené a splietané lanká v metráži, splietané pásky v metráži.
• Rozvádzačové prístroje a synchronoskopy: Multifunkčné analyzátory, wattmetre, varmetre, fázomery a synchronoskopy.
• Signalizačné a ovládacie prvky: Tlačidlá, kontrolky, prepínače a núdzové tlačidlá s modulárnym i klasickým designom. Taktiež koncové spínače, svorkovnice, pedálové spínače.
• Ventilátory do rozvádzačov: Ventilátory a výstupné mriežky do panelu a strešné ventilátory COSMOTEC.
• Chladiace jednotky Peltier: Polovodičové chladiace jednotky využívajúce Peltierov jav na chladenie uzatvorených skríň elektrických alebo elektronických zariadení.
• Káblové priechodky: Pre pohodlné umiestnenie káblov a drôtov do rozvádzačov s minimálnym časom pre montáž.

Typy prípojnicových rozvodov

V závislosti od aplikácie a požadovaného výkonu existujú rôzne typy prípojnicových rozvodov:

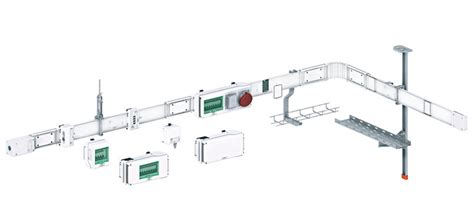

Canalis KN

Prípojnicové rozvody pre distribúciu el. energie do 160 A. Canalis KN je určený pre distribúciu malého výkonu. Existujú dve verzie: Canalis KNA: prípojnicové vedenie so štyrmi živými vodiče (3L + N + PE), na rozvod až 160 A.

Canalis KS

Prípojnicové rozvody pre distribúciu el. energie do 1000 A. S Canalis KS získate všetku modularitu a inžiniersky dizajn v rozvode elektriny. Kompletný sortiment odbočovacích jednotiek pokrýva všetky potreby od 16 do 400 A. Ochrana je možná pomocou ističov, poistiek alebo zvodičov prepätia.

Canalis KT

Prípojnicový žľab Canalis KT je určený pre rozvody vysokého výkonu a doprava v priemyselných, obchodných a terciárnych budovách. Používa sa pre prípojnicové rozvody pre distribúciu el. energie do 4000 A.

Prípojnicové rozvody pre osvetlenie

Kompletné káblové systémy, dostupné v niekoľkých výškach a so štyrmi povrchovými úpravami: elektrozinok, pozinkované, nehrdzavejúca oceľ a novinka Zinc+. Flexibilný a kompletný rad silných sieťových podnosov Performa je jedným z popredných riešení na trhu s ľahkými a stredne náročnými inštaláciami.

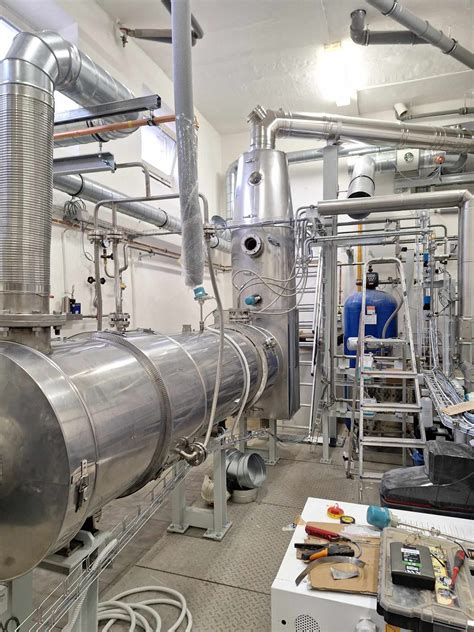

Aplikácie prípojnicových rozvodov

Prípojnicové systémy nachádzajú uplatnenie v rôznych oblastiach, vrátane:

• Priemyselné rozvody: Rozvod elektrickej energie pre výrobné linky, stroje a zariadenia.
• Komerčné budovy: Napájanie osvetlenia, klimatizácie a ďalších spotrebičov v kanceláriách, obchodných centrách a iných komerčných priestoroch.
• Dátové centrá: Spoľahlivé napájanie serverov a IT zariadení.
• Energetické systémy: Karavany, solárne panely, autá, nákladné autá, jachty, lode.

Výhody prípojnicových rozvodov

Použitie prípojnicových rozvodov prináša rad výhod:

• Vysoká prúdová zaťažiteľnosť: Umožňujú prenos veľkého množstva elektrickej energie.
• Modularita a flexibilita: Jednoduchá konfigurácia a prispôsobenie meniacim sa potrebám.
• Jednoduchá inštalácia a údržba: Znižujú čas montáže a náklady na údržbu.
• Spoľahlivosť: Zabezpečujú stabilné a bezpečné napájanie.
• Kompaktný dizajn: Ušetria priestor v rozvádzači.

Dôležité aspekty pri návrhu

Pri návrhu a implementácii prípojnicových rozvodov je potrebné zohľadniť niekoľko kľúčových aspektov:

• Výpočet zaťaženia: Presné určenie prúdového zaťaženia je kľúčové pre výber správnej veľkosti a typu prípojníc.
• Ochrana proti preťaženiu a skratu: Použitie ističov, poistiek alebo zvodičov prepätia na ochranu systému.
• Materiál prípojníc: Výber vhodného materiálu (meď, hliník) s ohľadom na prúdovú zaťažiteľnosť, koróziu a cenu.
• Mechanická stabilita: Zabezpečenie pevného uchytenia a odolnosti voči vibráciám a otrasom.
• Bezpečnostné normy: Dodržiavanie platných noriem a predpisov pre elektrické inštalácie.
• Klimatizačná a osvetľovacia technika: Zabezpečenie optimálnych podmienok pre prevádzku rozvádzača. Výhrevné telesá, teplovzdušné ventilátory, ventilátory s filtrom, výstupné mriežky, termostaty a hygrostaty, osvetľovacie telesá.

Meracie prístroje a príslušenstvo

Pri návrhu a údržbe prípojnicových rozvodov je dôležité používať kvalitné meracie prístroje a príslušenstvo. Medzi najpoužívanejšie patria:

• Skúšačky napätia: Na overenie prítomnosti napätia v obvode.

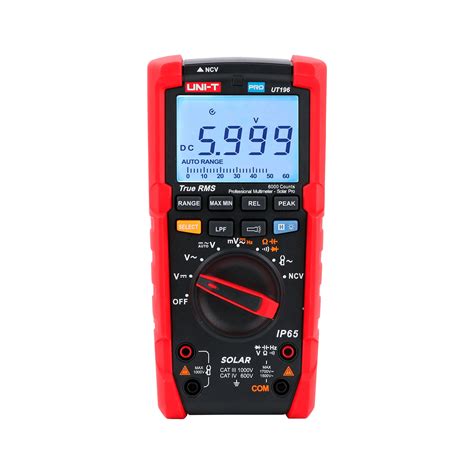

• Multimetre: Na meranie napätia, prúdu, odporu a ďalších elektrických veličín.
• Kliešťové multimetre: Na meranie prúdu bez prerušenia obvodu.
• Revízne prístroje: Na kontrolu bezpečnosti elektrických inštalácií.
• Merače izolácie: Na meranie izolačného odporu vodičov.
• Analyzátory kvality el.

Hodnoty R (odpor ohmický) a X (odpor induktívny) môžu byť stanovené priamym meraním alebo výpočtami na základe. Ďalej výrobca musí stanoviť hodnotu ZF (fáze s najvyššou impedanciou).
