Správne rozmiestnenie a pripojenie drezu a umývačky riadu je kľúčové pre funkčnú a efektívnu kuchyňu. Toto je komplexný návod na to, ako naplánovať a realizovať technické pripojenia pre tieto spotrebiče, aby ste predišli komplikáciám a zbytočným nákladom.
Dôležitosť správneho plánovania technických pripojení
Správne rozmiestnenie technických pripojení v kuchyni je kľúčovým faktorom pre jej optimálnu funkčnosť. Plánovanie umiestnenia zásuviek, plynových, vodovodných a odpadových pripojení by malo prebiehať ešte pred samotnou realizáciou kuchyne, aby ste predišli komplikáciám a zbytočným dodatočným nákladom.
Investícia do kvalitného plánovania, prvotriednych materiálov a odbornej inštalácie sa vráti v podobe bezproblémového fungovania, nižších nákladov na prípadné opravy a vyššej bezpečnosti. Pamätajte, že dobrý dizajn sa začína u základov - a v prípade kuchyne sú týmito základmi práve dobre navrhnuté technické pripojenia.

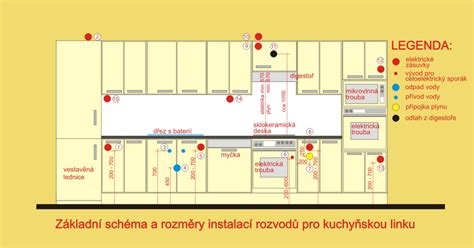

Elektrické zásuvky: Základ funkčnej kuchyne
Dostatočný počet elektrických zásuviek je nevyhnutnosťou modernej kuchyne. Pri ich plánovaní treba myslieť nielen na veľké spotrebiče ako chladnička, umývačka riadu či varná doska, ale aj na menšie pomocníkov ako mikrovlnná rúra, varná kanvica, mixér či kávovar. Odporúčame naplánovať viac zásuviek, než momentálne potrebujete - lepšie mať nevyužitú zásuvku ako neskôr ťahať predlžovačky.
Vhodné je vybrať aj dizajnovo zladené kryty zásuviek, ktoré budú korešpondovať s celkovým štýlom kuchyne. Všetky spotrebiče potrebujú mať vlastné elektrické zásuvky.
Keďže kuchyňa je zvyčajne miestom, kde sa v domácnosti používa najviac vody a elektriny, akonáhle nie je zásuvka dostatočne vyhradená, je ľahké ovplyvniť normálnu kvalitu života. Vo všeobecnosti platí, že okrem vlastných určených potrieb by mali byť v prípade núdze vyhradené aj pre umiestnenie zásuvky 3-5. Ak sú na to podmienky, môžete si rezervovať koľajnicovú zásuvku, aby dekorácia vyzerala krásne a prakticky.
Zároveň, aby sme využili elektrickú bezpečnosť, musíme dbať na vodotesnosť. Preto musí byť v dekorácii nainštalovaná zásuvka vodotesná krabica. To môže nielen znížiť riziko úrazu elektrickým prúdom, ale tiež zabrániť kontaminácii lampovej čiernej zásuvky a znížiť množstvo čistiacich prác.
Pri návrhu obvodov musíme podrobne zvážiť realizovateľnosť a bezpečnosť inštalácie zásuvky.
Plynové pripojenie: Efektívna voľba pre varenie
Aj v dobe elektrických a indukčných varných dosiek zostáva plynová varná doska obľúbenou voľbou mnohých kuchárov pre jeho presné ovládanie teploty. Plynové pripojenie vyžaduje odbornú inštaláciu.
Plynové pripojenie je náročnejšie na inštaláciu než elektrické zásuvky, preto jeho umiestnenie treba naplánovať s veľkou precíznosťou. Ventily na plyn ani plynové spotrebiče sa nezapájajú pri montáži kuchyne, montáž nie je v cene kuchyne. Ventil na plyn je potrebné namontovať ešte pred samotnou montážou kuchyne.
Vzdialenosť digestora od plynového varného panelu je minimálne 75 cm.

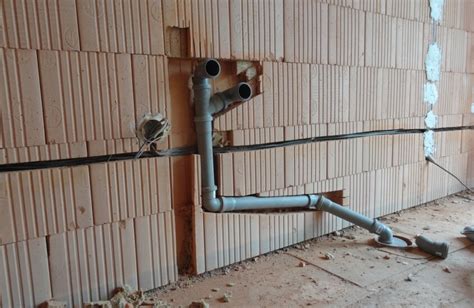

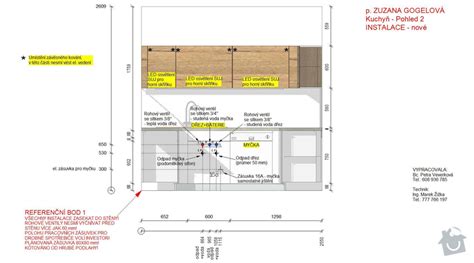

Vodovodné pripojenie: Pripravenosť na všetky scenáre
Vodovodné rozvody v kuchyni musia obsluhovať niekoľko spotrebičov - drez, umývačku riadu, prípadne aj chladničku s výrobníkom ľadu či kávovar s priamym napojením. Kvalitná a premyslená inštalácia vodovodu môže predísť prípadným poruchám a únikom vody, ktoré by mohli poškodiť vašu kuchyňu.
Práčka aj umývačka riadu potrebujú vlastné ventily. V prípade, že sú tieto spotrebiče umiestnené vedľa drezovej skrinky, spotrebiče je možné napojiť aj na tzv. združený ventil (ventil určený na zapojenie batérie aj umývačky). Ventily na práčku aj umývačku nikdy neumiestňujte priamo za spotrebiče, ani príliš vzdialene od nich, ale umiestnite ich do priestoru vedľajšej skrinky.
Bežne predtým, ako do kuchyne zavedieme vodu a elektrinu, musíme navrhnúť polohu inštalácie vody a elektriny. Na jednej strane by sme mali dbať na rozumné rozlíšenie potrubia na teplú a studenú vodu, urobiť nasledujúce tri body: dodržať výšku ústia potrubia studenej a teplej vody; Ústie potrubia studenej a teplej vody by malo byť 2 cm nad stenou; Zvislá stena potrubia studenej a teplej vody, zaistite rozstup 15 cm.
Na druhej strane by sme mali venovať väčšiu pozornosť úprave vodovodnej prípojky a využívať na akumuláciu vody spôsob vyrovnávacej pamäte, aby sme predišli nedostatku vody z dôvodu nedostatočného tlaku vody pri používaní vody. Zároveň by sme mali dbať aj na podomietkovú prácu vodovodného potrubia, aby sme sa vyhli dlhodobému odkrytiu vodovodného potrubia, čo má za následok zníženie životnosti vodovodného potrubia.
Odpadové pripojenie: Často prehliadaný, no kritický prvok
Správne dimenzovanie a umiestnenie odpadového potrubia je rovnako dôležité ako prívod vody. Odpadové pripojenie musí byť navrhnuté s ohľadom na všetky zariadenia, ktoré ho budú využívať - drez, umývačka riadu či prípadný drvič odpadu.
Pripojenie umývačky riadu
Zásuvka za umývačkou? Často sa stáva, že za umývačkou riadu nesmie byť zásuvka, nakoľko je umývačka uložená na doraz k stene. V takom prípade je potrebné preložiť zásuvku. Alternatívou je výmena umývačky so zásuvkami.
Vzdialenosť umývačky od drezu: Neexistuje žiadne pevné pravidlo, ako ďaleko smie byť umiestnená umývačka od drezu. Je to len vecou pripojenia. Ak spravíte umývačke samostatnú prípojku vody a odpad, môžete ju mať aj 4 km od umývadla.
Umiestnenie zásuvky: Zásuvka by mala byť prístupná, preto sa zvykne umiestňovať v module vedľa, či už sú to zásuvky alebo drez. S prívodom vody nie je problém, s odtokom tiež nie, umývačka riadu má čerpadlo. Často sa používa poradie: umývačka riadu - zásuvky na príbory - drez. Umývačka je pripojená na vodu, odpad aj elektrinu pod drezom, hadice v pohode dociahnu.
Dĺžka výpustnej hadice: Nemôžete donekonečna predlžovať výpustnú hadicu hoci má čerpadlo. Čerpadlo má tiež svoj výtlak do istej miery. Výpustná hadica by mala mať maximálne 1x dĺžku originálnej hadice. Výrobca píše, že má byť čo najbližšie k výtoku.
Samostatný vývod odpadu pre umývačku riadu: Osobne by sa dal samostatný vývod odpadu pre umývačku riadu zrušiť a umývačku napojiť do sifónu umývadla, dnes k tomu robia originál sifónové odbočky. Ventil teplej vody by sa dal prerobiť na dvojitý a samostatný ventil na umývačku riadu zrušiť.
Umiestnenie prívodu vody a odpadu: Prívod vody a odpad by nemali byť priamo za umývačkou. Mali by byť umiestnené vedľa, aby boli prístupné.
Dnes sa umývačky riadu radia medzi bežné domáce spotrebiče. Umývačky riadu sú pomocníci, ktorí šetria vodu a vašu peňaženku. Kým pri ručnom umývaní spotrebujete 20 až 30 litrov vody, umývačka riadu spotrebuje približne 6 až 15 litrov - a nespotrebuje ani toľko elektrickej energie (na jeden cyklus spotrebuje len asi 1,8 kWh).
Inštalácia umývačky riadu krok za krokom: Ak sa považujete za zručného majstra a trúfate si na pripojenie umývačky riadu sami, nasledujúci sprievodca vám pomôže s inštaláciou bežnej aj vstavanej umývačky riadu.
Základné kroky inštalácie
Inštalácia novej umývačky riadu sa môže na prvý pohľad zdať zložitá, ale v skutočnosti ide len o niekoľko jednoduchých úkonov, ktoré nezaberú veľa času. Súčasťou balenia je samozrejme návod, ktorý vás inštaláciou prevedie pomocou názorných obrázkov. Bez ohľadu na výrobcu vašej umývačky riadu sú to tri kľúčové postupy na jej správne fungovanie:
- Pripojenie na vodu
- Pripojenie na odpad
- Pripojenie na elektrinu
1. Pripojenie na vodu
Je dôležité nájsť pre umývačku riadu miesto v blízkosti kuchynského drezu - prívodná hadica (je súčasťou dodávky) siaha len do vzdialenosti približne 1,5 m. Jeden koniec hadice pripojíte k zadnej časti umývačky riadu a druhý k ventilu studenej vody pod drezom. Po pripojení sa uistite, že oba konce sú bezpečné a že spojenie je dostatočne tesné, aby voda nevytekala na podlahu. Zároveň potrebujete správny tlak v prípojke - najlepšie v rozmedzí 30 kPa až 1 MPa.
Teraz o tom, ku ktorej vode sa má umývačka riadu pripojiť. K horúcej vode sa môžete pripojiť iba v jednom prípade - ak váš prístroj podporuje túto funkciu (uvedená v popise) a nemáte na prívode teplej vody merač. Vo všetkých ostatných je lepšie do stroja nalievať studenú vodu. Hlavným motívom pripojenia na prívod teplej vody je úspora elektrickej energie. Ak je voda horúca, nemusí sa ohrievať. Teplota teplej vody často prekračuje limity pre dané zariadenie. Ak je nainštalovaný merač TÚV, úspory sú veľmi malé.
K vodovodu sa môžete pripojiť kdekoľvek, kde je odpojiteľné pripojenie. Napríklad na mieste, kde je ohybná hadica spojená s umývadlom. Odskrutkujte ho, vložte odpalisko, potom guľový ventil (alebo odpalisko s guľovým ventilom naraz). Pred zatlačením stroja na miesto skontrolujte pevné utiahnutie. Za týmto účelom otvorte prívod vody (otvorte kohútik, ku ktorému je pripojená prívodná hadica umývačky riadu).

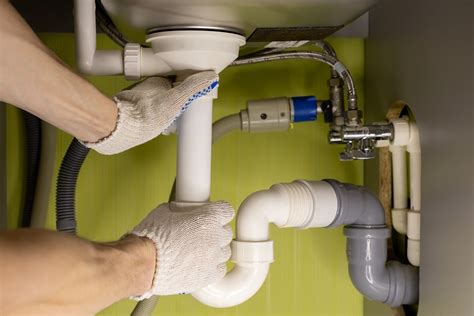

2. Pripojenie na odpad
Pozrite sa pod drez a zistite, či má sifón ďalší vývod na odpad. Ak ho nenájdete, v internetových obchodoch alebo v obchodoch so spotrebičmi si ľahko zaobstaráte sifón s viacerými vývodmi. Je možné, že niektoré z nich budú mať v zásuvke zástrčku - nezabudnite ju pri inštalácii odrezať.
Pripojenie umývačky riadu k kanalizácii by malo byť také, aby sa zabránilo vytváraniu slučiek a záhybov, aj keď je všetko zatlačené na miesto. Zároveň by sa nemalo umožniť, aby zvlnenie vychádzalo zboku - mal by existovať mierny ohyb smerom nahor. Existujú špeciálne plastové spojky na upevnenie vlnitej hadice v danej polohe.
Ak je zakrytá zástrčkou, vyberte ju. Ale táto možnosť je skôr výnimkou. Ak je odtok z liatiny, existujú špeciálne gumové spojky na utesnený prechod na plast. Budete musieť poznať priemery svojej zásuvky a plastového odpaliska. Podľa toho je adaptér nainštalovaný v liatinovej rúre. Musíte to tam len vyplniť bez ďalších finančných prostriedkov. Vložte plastovú vidličku do objímky. U špeciálnych sifónov na pripojenie umývačky riadu je výstup urobený tak, aby sa dala cez neho natiahnuť odtoková hadica.
3. Pripojenie na elektrinu
Pred zapojením spotrebiča do zásuvky skontrolujte, či napätie zodpovedá jeho štítku. Dôležitá informácia - umývačku riadu nikdy nezapájajte cez predlžovací kábel. Nielenže nemusí byť vhodná pre spotrebiče s vysokým výkonom (znižuje účinnosť), ale aj hrozí riziko prehriatia, poruchy spotrebiča alebo úrazu elektrickým prúdom.
Umývačky riadu, dokonca aj ekonomické, spotrebúvajú veľa elektriny. Pri vysokej spotrebe energie je jednou z podmienok normálnej prevádzky samostatné elektrické vedenie s nainštalovaným ističom a prúdovým chráničom. Samostatný riadok tiež zníži vplyv prepätia na elektroniku, ktorá riadi jednotku. Cítia sa vždy, keď je chladnička, mraznička alebo mikrovlnná rúra zapnutá / vypnutá. Riadiaca doska reaguje veľmi zle, že všetky zoskoky a jej výmena (takmer nikto ju neopravuje, iba mení) stojí veľa peňazí.
Ako ste pochopili, priemerný výkon umývačky riadu je 2,1-2,4 kW. Najskôr si vyberieme istič. Musí byť vybraný prúdom, ale charakteristiky zriedka obsahujú túto hodnotu, preto musíte prúd vypočítať podľa výkonu. Napríklad výkon umývačky riadu je 2,4 kW. Ističe majú nasledujúce hodnotenie - 6 A, 10 A, 16 A, 20 A (existujú aj výkonnejšie, ktoré však pre túto výbavu určite nie sú potrebné). V tomto príklade je potrebný stroj 16 A. Lepšie je nebrať stroj 10 A - pri zapnutí na plný výkon dôjde k vyradeniu.
Zo vstupu ističa sa fáza privádza do RCD. Chráni pred únikom počas rozbitia izolácie, bude tiež fungovať, ak sa niekto dotkne častí pod napätím. Vyberá sa tiež prúdom, musí však byť o krok vyššie ako stroj. V tomto príklade je to 25 A (prúdové chrániče sú 10 A, 16 A, 25 A, 32 A). Druhým parametrom, podľa ktorého sa vyberá tento typ ochrany, je zvodový prúd. Pre vedenia, ku ktorým je pripojené iba jedno zariadenie, je zvodový prúd 10 mA.
Ďalším parametrom, ktorý je potrebné určiť, je prierez jadier káblov. Medené drôty sa v poslednej dobe používajú na elektroinštaláciu, pretože sa s nimi ľahšie pracuje. Pre zariadenia s výkonom do 4,1 kW má prierez 1,5 štvorcových.
Teraz o plášti, v ktorom by mal byť kábel. Ďalším bodom: zásuvky umývačky musia byť uzemnené. Toto je povinná požiadavka na zachovanie záruky. Pri výbere tiež dávajte pozor na napätie, pre ktoré je určený. V prípade značkových kópií je tento parameter uvedený na zadnej strane.
Inštalácia vstavanej umývačky riadu
So vstavanou umývačkou riadu budete mať trochu viac práce. Musíte sa najmä uistiť, že vybraný model dobre zapadne do určeného otvoru - a to na milimeter presne. Zároveň je dobré mať vopred pripravené dvere (nie sú súčasťou dodávky), ktoré budú ladiť s okolím. Ďalej nezabudnite na spodnú stranu pracovnej dosky aplikovať parotesnú fóliu. Ide o špeciálny druh fólie, ktorá by mala zabrániť prenikaniu horúcej pary do umývačky riadu.
Praktické tipy pre technické pripojenia v kuchyni
- Vytvorte si detailný plán rozmiestnenia všetkých spotrebičov ešte pred realizáciou rozvodov
- Zvážte inteligentné riešenia ako diaľkovo ovládané zásuvky či detektory úniku vody
- Nechajte si rezervu v elektrických okruhoch pre prípadné budúce rozšírenia
- Pri rekonštrukcii staršieho bytu skontrolujte kapacitu existujúcich rozvodov - môžu byť nedostatočné pre moderné spotrebiče
- Umiestnite hlavný vypínač elektrickej energie na ľahko dostupné miesto pre prípad núdze
Bezpečnostné aspekty technických pripojení
Pri plánovaní technických rozvodov v kuchyni je bezpečnosť na prvom mieste. Všetky inštalácie by mali byť realizované kvalifikovanými odborníkmi a v súlade s platnými normami. Investícia do kvalitných materiálov a profesionálnej inštalácie sa vždy vyplatí.
Rekonštrukcie a modernizácia existujúcich pripojení
Pri rekonštrukcii kuchyne často narážame na obmedzenia existujúcich rozvodov. Komplexná rekonštrukcia môže byť náročnejšia, no prináša možnosť optimalizovať rozmiestnenie všetkých pripojení. Aj čiastočná modernizácia dokáže výrazne zvýšiť komfort a bezpečnosť vašej kuchyne.
Integrácia s moderným dizajnom kuchyne
Technické pripojenia nemusia narúšať estetiku vašej kuchyne. Konzultácia s profesionálnym dizajnérom kuchýň môže priniesť inovatívne riešenia, ktoré skĺbia funkcionalitu s estetikou.
Čo robiť, ak si netrúfate na inštaláciu sami?
Ak sa vám po prečítaní návodu na inštaláciu umývačky riadu nakoniec nebude páčiť, nezúfajte. Obchody vám spolu s nákupom ponúknu možnosť dovozu, odbornej inštalácie a odvozu vašej starej umývačky riadu.
Umývačky riadu gorenje SmartFlex - ako naplniť umývačku riadom
Dôležité upozornenia pre montáž kuchyne
Pokiaľ je drez umiestnený v rohovej skrinke, neumestňujte ventily ani odpadovú rúru do rohu, ale minimálne 30 cm od neho.
Ventily na plyn ani plynové spotrebiče nezapájame pri montáži kuchyne, montáž nie je v cene kuchyne. Ventil na plyn je potrebné namontovať ešte pred samotnou montážou kuchyne.
Digestor nie je potrebné napájať do komína. Túto funkciu Vám nahradia uhlíkové filtre, kde je vzduch vťahovaný do digestora zároveň filtrovaný a vháňaný späť do miestností ako čistý vzduch, platí to však len pri výkonnejších odsávačoch. Vzdialenosť digestora od plynového varného panelu je minimálne 75 cm a od elektrického varného panelu 55 cm (výnimku tvoria podskrinkové digestory, kde môže byť medzi plynovým varným panelom a digestorom aj menšia vzdialenosť).
Všetky vývody (káble, zásuvky, ventily ap.) Vám sprístupníme výrezom v chrbte skrinky.
Pri montáži kuchyne vzniká veľké množstvo odpadu. Jeho likvidácia nie je v cene kuchyne.
Pri montáži vzniká množstvo prachu aj napriek odsávaniu. Veci, nábytok ap. je potrebné zakryť. Prach pod linkou je možné utrieť, pokiaľ máte odnímateľné sokle.
Veľký pracovný priestor počas montáže podstatne skracuje čas montáže.
Vaša prítomnosť pri montáži je veľmi dôležitá z hľadiska možných vzniknutých problémov a otázok.
