Elektrická NN prípojka a minimálny prierez káblov: Komplexný sprievodca

Staviate dom, meníte strechu alebo prerábate elektroinštaláciu? V takom prípade budete s najväčšou pravdepodobnosťou potrebovať novú prípojku na elektrinu. Elektrická NN prípojka nie je len obyčajný kábel, skrinka a elektromer, ale komplexný proces, ktorý si vyžaduje dodržiavanie technických noriem a legislatívnych predpisov.

Kľúčovým aspektom pri realizácii elektrickej prípojky nízkeho napätia (NN) je správny výber prierezu elektrického kábla. Tento parameter, hoci sa môže zdať ako čisto technický detail, má zásadný vplyv na bezpečnosť, spoľahlivosť a efektivitu celej elektroinštalácie. V tomto článku sa zameriame na minimálny prierez elektrických káblov pre prípojky NN na Slovensku, ako aj na celý proces pripojenia, ktorý zahŕňa žiadosti, projekty, zmluvy a technické špecifikácie.

Čo je elektrická prípojka a prečo je dôležitá?

Elektrická NN prípojka predstavuje spojenie medzi distribučnou sústavou a vaším odberným miestom. Zabezpečuje dodávku elektrickej energie do vášho domu či budovy. Váš majetok začína káblom vedúcim z prípojkovej skrinky do elektromerového rozvádzača. Odtiaľto budete všetok materiál okrem elektromera či modulu HDO platiť vy. Nakúpiť materiál môže váš elektrikár alebo vy, keď vám dá presný zoznam.

Staré prípojky majú často opotrebované svorky a hliníkové vodiče sa v nich uvoľňujú. Vysoký prechodový odpor potom zahrieva svorky i okolie, v zlom stave býva aj izolácia prípojky. Výsledkom môže byť požiar alebo úraz elektrickým prúdom. Preto je dôležité dbať na ich správny stav a včasnú rekonštrukciu.

Význam prierezu elektrického kábla

Prierez elektrického kábla nie je len technický údaj, pretože má obrovský vplyv na bezpečnosť a správne fungovanie celej elektroinštalácie. Prierez elektrického kábla znamená veľkosť plochy, ktorú kábel má a ktorou prenáša elektrický prúd. Ide o reznú plochu celého kábla vrátane izolácie a opláštenia. Tento údaj sa v elektroinštaláciách veľmi často používa, pretože nám dáva dôležitú informáciu o tom, aký veľký prúd kábel môže bezpečne odviesť.

Čím je väčší prierez kábla, tým vyššia je jeho prúdová zaťažiteľnosť. Pri väčšom priereze sa zmenšuje elektrický odpor vodiča a tým pádom sa znižuje aj úbytok napätia. Je dôležité si uvedomiť, že výber prierezu nie je len o maximálnej zaťažiteľnosti. Projektant musí brať do úvahy množstvo faktorov, ako je spôsob inštalácie kábla (voľne v zemi, v chráničke, v stene), okolitá teplota, zoskupenie káblov a predpokladané zaťaženie. Prierez vodičov nesmie presiahnuť povolené limity úbytku napätia ani pri najvyššom predpokladanom zaťažení. Hoci sa môže zdať lákavé zvoliť väčší prierez pre istotu, je potrebné pamätať aj na to, že s rastúcim prierezom rastie aj cena kábla.

Elektrické káble sa používajú na silnoprúdové i slaboprúdové elektroinštalácie. Je množstvo druhov elektrických káblov, ktoré sa odlišujú vlastnosťami (ohybnosť, tvarovateľnosť a pod), odolnosťou voči mechanickému poškodeniu, odolnosti voči prostrediu (vlhkosť, chemické látky). V neposlednom rade sa odlišujú prierezom. Správny prierez má obrovský význam pre bezpečnosť a správne fungovanie celej elektroinštalácie.

Typy elektrických prípojok a minimálne prierezy

Elektrické prípojky sa delia predovšetkým podľa spôsobu uloženia kábla:

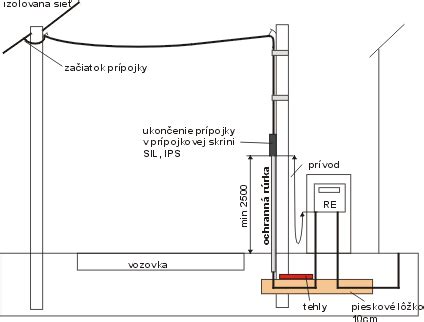

Elektrická prípojka vzduchom

V tomto prípade je prípojka vedená vzdušným vedením, zvyčajne pomocou izolovaných vodičov alebo samonosných káblov. Minimálny prierez použitého vodiča je 16 mm² hliník. Káble na takýto účel majú označenie AYKY-Z 4×16 alebo AYKY-Z 4×25. Označenie AYKY hovorí o tom, že je kábel hliníkový, „Z“ hovorí o tom, že je závesný, čiže má v sebe oceľové lano, za ktoré sa vešia, a číslo 16/25 značí prierez použitého vodiča. Kábel nesmie byť prerušovaný ani nadstavovaný.

V technických podmienkach pripojenia, vo vašom návrhu zmluvy o pripojení, je napísané, kde je deliace miesto. Ak kábel odbočuje zo vzdušného vedenia, musí byť na stĺpe chránený voči mechanickému poškodeniu minimálne do výšky 2,5 m. V mieste zaústenia musí byť riadne utesnený voči zatekaniu vody.

Elektrická prípojka v zemi

Káblové prípojky musia byť vždy zriadené s plným počtom vodičov rozvodu. To znamená, že aj keď budujete odberné miesto na jednu fázu, aj tak ťaháte prívodný kábel na tri fázy ako rezervu do budúcnosti. Minimálny prierez vodiča je 16 mm² hliník, alebo 10 mm² meď. Čiže káble budú mať označenie buď AYKY-J 4×16 alebo CYKY-J 4×10. Označenie CYKY/AYKY hovorí o tom, z akého materiálu je jadro vodiča, čiže meď/hliník. Označenie „-J“ hovorí o tom, akými farbami sú jednotlivé vodiče značené. Označenie „4×10“ hovorí o tom, koľko žíl má kábel a aké sú tieto žily hrubé. Uloženie káblovej prípojky rieši STN 34 1050.

Elektromerový rozvádzač sa umiestňuje na hranicu pozemku, na verejne prístupné miesto, mimo evakuačnej cesty. Spodný okraj musí byť osadený aspoň 0,6 m nad úroveň terénu. S ohľadom na miestne podmienky (sneh, záplavy a pod.) je možné ho osadiť do výšky max. 1,5 m. Okienko elektromera má byť podľa STN 33 2130:1983 minimálne 0,7 m nad terénom.

Elektrická prípojka na záhradu

Elektrické prípojky v záhradkárskych osadách sú špecifické tým, že obvykle majú spoločný elektromerový rozvádzač a každý má svoj prívodný kábel.

Proces zriaďovania elektrickej prípojky NN na Slovensku

Zriadenie elektrickej prípojky NN je komplexný proces, ktorý zahŕňa niekoľko kľúčových krokov. V prvom rade je potrebné podať žiadosť o pripojenie u prevádzkovateľa distribučnej sústavy.

1. Žiadosť o pripojenie: Distribučke odošlite žiadosť o pripojenie. Online žiadosť môžete vyplniť na stránke distribučnej spoločnosti pre oblasť, pod ktorú spadáte (Západoslovenská, Stredoslovenská, Východoslovenská distribučná). V žiadosti je potrebné uviesť všetky relevantné informácie o pozemku alebo budove, vrátane požadovanej kapacity a typu odberu (napr. jednofázový alebo trojfázový, požadovaná ampérová hodnota hlavného ističa). Pre novo zriaďované odberné miesto je často potrebné priložiť situačný plán s vyznačením polohy objektu a parcelnými číslami. Distribučná spoločnosť má na vyjadrenie k žiadosti obvykle 30 kalendárnych dní.
2. Poplatok za pripojenie: Cena za pripojenie elektriny je vo všetkých distribučkách podobná, ale líši sa podľa hodnoty hlavného ističa. Pre 3-fázový 25 A istič, ktorý je najčastejšie používaný v rodinných domoch, je poplatok cca 210 €. Pre priemerný rodinný dom s trojfázovým ističom 25A môže tento poplatok predstavovať napríklad 213,30 €. Poplatok je potrebné uhradiť v stanovenej lehote.
3. Projektová dokumentácia: Dajte si vypracovať projektovú dokumentáciu k elektrickej prípojke. Cena za projekt elektrickej prípojky začína na cca 80 €. Väčšinou sa to rieši cez elektrikára, alebo cez projektantskú spoločnosť. Tento projekt špecifikuje všetky technické náležitosti prípojky, vrátane návrhu trasy kábla, umiestnenia rozvádzačov, ochrany proti skratu a preťaženiu, ako aj ochrany pred úrazom elektrickým prúdom. Projekt môže vypracovať projektant alebo revízny technik. V tomto štádiu je možné konzultovať s odborníkom výber správneho typu kábla a jeho prierezu.
4. Prípravné práce a povolenia: Pri novostavbe alebo veľkej rekonštrukcii potrebujete stavebné povolenie, ktoré by malo zahŕňať aj prerábku prípojky. Keď distribučka projekt prípojky odsúhlasí, prichádza čas na prípravné práce. Káble sa ukladajú väčšinou do zeme, takže sa vopred dohodnite s elektroinštalačnou firmou, či vám vykopú aj výkopy. Pozor - skôr, než začnete kopať, uistite sa, že cez dané miesta nevedú inžinierske siete. Realizácia prípojky zahŕňa výkopové práce pre uloženie kábla (zvyčajne do hĺbky minimálne 80 cm a šírky 20-30 cm), osadenie kábla (často v chráničke pre mechanickú ochranu) a uzemnenie elektromerového rozvádzača. Dôležité je zabezpečiť vytýčenie existujúcich inžinierskych sietí pred výkopovými prácami, aby sa predišlo ich poškodeniu.
5. Montáž a revízia: Elektrikár potom natiahne káble, osadí a zapojí elektromerový rozvádzač (zatiaľ bez elektromera). Ak sa niečo oproti pôvodnému projektu menilo, vypracuje dokumentáciu skutočného vyhotovenia. Ďalej budete potrebovať revíziu prípojky, ktorú vykoná revízny technik. Revízny technik skontroluje technickú dokumentáciu, vykoná potrebné merania a skúšky zamerané na bezpečnosť a správnu funkčnosť zariadenia. Výsledkom je revízna správa, ktorá je jedným z dokladov potrebných na pripojenie.
6. Uzavretie zmluvy s dodávateľom: Na Slovensku sú 3 distribučky, ale dodávateľov pre domácnosti bolo k 1.1.2024 až 32. S dodávateľom uzavrite zmluvu o dodávke elektriny.
7. Pripojenie a elektromer: Distribučná spoločnosť na základe informácie od vás o pripravenosti odberného miesta zrealizuje vybudovanie elektroenergetického zariadenia potrebného na pripojenie do distribučnej sústavy (najčastejšie je to poistková skrinka na stĺpe pri vzdušnom vedení, rozpojovacia istiaca skriňa pri zemnom káblovom vedení a pod.). Umiestnenie miesta pripojenia, napríklad pretlačenie chráničky na kábel pod cestou, prípojku predraží. Po montáži elektromera, ktorá zvyčajne prebehne do 5 dní od uzatvorenia zmluvy s dodávateľom, je možné začať odoberať elektrinu.

Keď všetko pôjde hladko, celý proces zriadenia prípojky vám zaberie cca 2 mesiace. Niekedy sa to však môže natiahnuť aj na 3 či 4 mesiace.

Orientačné náklady na zriadenie prípojky

• Projekt: cca 80 €
• Pripojovací poplatok: cca 210 € (podľa počtu fáz, veľkosti ističa)
• Vybudovanie odberného miesta: cca 400-700 € (záleží od dĺžky kábla, umiestnenia stĺpa, tarifu)
• Revízia: 50 €
• Celkovo: cca 850 €

Faktory ovplyvňujúce minimálny prierez

Výber správneho prierezu kábla závisí nielen od vzdialenosti prípojky od domu, ale aj od veľkosti prúdu, ktorým bude kábel zaťažený. Kľúčovými faktormi sú:

• Maximálna rezervovaná kapacita (MRK) a maximálna krátkodobá kapacita (RK): Tieto hodnoty, ktoré sú často definované hlavným ističom, určujú maximálny výkon, ktorý môže odberné miesto odoberať. Pre bežný rodinný dom sa často používa trojfázový istič s hodnotou 25A.
• Materiál vodiča: Hliníkové vodiče sú síce lacnejšie, ale menej ohybné a náchylnejšie na uvoľnenie v svorkách, čo môže viesť k prechodovým odporom a prehrievaniu. Pre prípojky sa často používa hliníkový kábel s označením AYKY.
• Počet fáz: Jednofázové a trojfázové prípojky majú odlišné požiadavky na prierez kábla.
• Typ merania: Jednotarifné a dvojtarifné meranie (s možnosťou nočného prúdu) si môže vyžadovať aj uloženie dodatočného kábla.

Pri dĺžke prípojky okolo 20 metrov pre rodinný dom s bežným zaťažením (napr. s ističom 25A) sa môže ako minimálny prierez použiť kábel s prierezom 4 mm². Ak je však vzdialenosť od prípojky dlhšia, napríklad 50 metrov, mali by sme zvoliť kábel s väčším prierezom, pretože prenášaný prúd musí prejsť dlhšou vzdialenosťou. Je dôležité dbať na to, aby sme správne zvolili kábel s dostatočným prierezom, pretože pri preťažení kábla hrozí riziko jeho prehriatia a požiaru. Preto je lepšie zvoliť kábel s väčším prierezom ako je minimálne potrebný.

V praxi sa často stretávame s tým, že projektanti a realizátori volia prierez kábla s určitou rezervou oproti minimálnym technickým požiadavkám. Napríklad, ak projekt predpisuje kábel 4x10 mm², v praxi sa často inštaluje 4x16 mm². Toto preventívne opatrenie reaguje na tendenciu k postupnému navyšovaniu počtu elektrických obvodov a spotrebičov v domácnostiach v priebehu rokov, čím sa pôvodná prípojka môže stať nedostatočnou.

Prierez kábla môžeme veľmi jednoducho vypočítať pomocou vzorca, kde závisí od veľkosti prúdu, ktorým bude kábel zaťažený a od materiálu, z ktorého je vyrobený. Pre bežné domáce použitie je však najlepšie poradiť sa s odborníkom, ktorý nám odporučí správny typ kábla s vhodným prierezom. Je dôležité zdôrazniť, že akékoľvek pochybnosti o správnom výbere prierezu by mali byť konzultované s kvalifikovaným projektantom alebo elektrikárom. Nesprávne dimenzovaný kábel predstavuje vážne bezpečnostné riziko, vrátane možnosti prehriatia a vzniku požiaru.

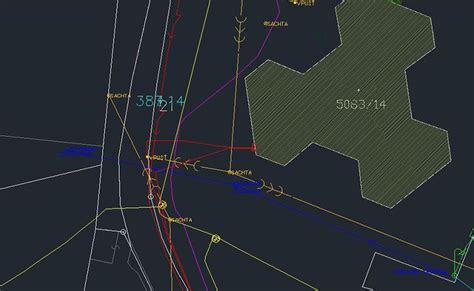

Ochranné pásma elektrických vedení

Ochranné pásmo elektrických vedení definuje Zákon o energetike č. 251/2012 Z. z. Všetky energetické zariadenia sú podľa tohto zákona vecnými bremenami, preto majiteľ pozemku nesmie do nich nijakým spôsobom zasahovať a musia ostať tam, kde sú. Toto vecné bremeno ostáva na parcele aj vtedy, ak sa pozemok predáva niekomu inému.

V ochrannom pásme nie je dovolené umiestňovať stavby, zariadenia či vykonávať zemné práce, ktoré by mohli ohroziť bezpečnú prevádzku siete alebo samotné elektrické vedenie. Aj keď sa elektrické vedenie, stĺpy či trafostanice nachádzajú na súkromných pozemkoch, povinnosťou majiteľov je podľa zákona sprístupniť ich distribučnej spoločnosti. Keďže dostupnosť elektrickej energie je nevyhnutnosťou, ide o činnosti vo verejnom záujme.

Majiteľ pozemku, ktorý nerešpektuje tieto povinnosti, môže dostať pokutu. Dokonca sa môže dostať aj do exekúcie, a to v prípade, ak nerešpektuje ani nariadenie súdu sprístupniť tieto zariadenia. Pri úmyselnom konaní sa navyše majiteľ dopúšťa trestného činu všeobecného ohrozenia prevádzky verejnoprospešného zariadenia. Zákon však určuje aj to, že energetici musia majiteľa daného pozemku vopred informovať o vstupe na pozemok, okrem prípadu nečakaných kalamít a porúch.

Ochranné pásma podzemného a nadzemného vedenia

V ochrannom pásme nadzemného vedenia je výška porastov obmedzená na tri metre. V prípade nadzemného vedenia s napätím väčším ako 1 kV do 35 kV, s vodičmi bez izolácie a s napätím nad 35 kV musí zachovanie ochranného pásma zabezpečiť prevádzkovateľ príslušnej sústavy.

Preložka rozvodu

Náklady na preložku elektroenergetického alebo plynového rozvodného zariadenia hradí ten, kto potrebu preložky vyvolal. Preložku vykonáva prevádzkovateľ sústavy. Vlastníctvo elektroenergetického rozvodného zariadenia sa preložkou nemení.

Bežné problémy a ich riešenia

Jedným z častých problémov pri starších elektroinštaláciách je použitie hliníkových káblov. Tieto vodiče sú mäkšie a môžu sa pod tlakom svoriek uvoľňovať, čo vedie k zhoršeniu kontaktu, vzniku prechodového odporu a následnému prehrievaniu. V takýchto prípadoch je na mieste zvážiť rekonštrukciu elektroinštalácie alebo aspoň pravidelné kontroly svoriek v zásuvkách, svietidlách a krabiciach. V prípade, že máte v byte alebo v dome starú elektroinštaláciu s hliníkovými káblami, je na mieste zvážiť rekonštrukciu.

Pri vyšších odberoch s priebehovým meraním (meranie spotreby v pravidelných intervaloch, napr. každých 15 minút) môže dôjsť k fakturácii poplatkov za prekročenie maximálnej rezervovanej kapacity (MRK) alebo maximálnej krátkodobej kapacity (RK). Ak zákazník pravidelne prekračuje výkon zodpovedajúci jeho ističu (napr. 3x25A istič zodpovedá výkonu približne 18 kW), je nevyhnutné zvážiť inštaláciu ističa s vyššou ampérovou hodnotou.

Ďalším aspektom súvisiacim s kvalitou dodávanej elektriny je účinník, ktorý vyjadruje pomer medzi činnou a jalovou energiou. Nízky účinník (spôsobený napríklad nadmernou spotrebou jalovej energie z indukčných spotrebičov ako elektromotory) môže viesť k dodatočným poplatkom. V takýchto prípadoch môže pomôcť inštalácia kompenzačného zariadenia.

Pre zákazníkov, ktorí chcú sledovať svoje odbery a predchádzať finančným dopadom, je k dispozícii webová aplikácia distribučnej spoločnosti, kde je možné skontrolovať hodnoty RK a MRK. Energetickí poradcovia, dodávatelia alebo projektanti môžu pomôcť s optimalizáciou výberu ističa a nastavením správnych hodnôt.

Na čo si dať pozor

Odporúčame pri kúpe pozemku získať vyjadrenie správcov sietí, či sa pod pozemkom nenachádzajú rozvody, ktoré by vás mohli obmedziť pri realizovaní prípadného stavebného zámeru. Je dôležité mať na pamäti, že výber správneho prierezu kábla závisí nielen od vzdialenosti prípojky od domu, ale aj od veľkosti prúdu, ktorým bude kábel zaťažený. Je dôležité dbať na to, aby sme správne zvolili kábel s dostatočným prierezom, pretože pri preťažení kábla hrozí riziko jeho prehriatia a požiaru. Preto je lepšie zvoliť kábel s väčším prierezom ako je minimálne potrebný.
