Podrobný sprievodca zapojením vypínačov svetla: Typy, bezpečnosť a inštalácia

Každý dom má vypínače a nie jeden. Dávno uplynula doba, kedy boli všetky modely približne rovnaké a líšili sa len vzhľadom. Dnes výrobca vyrába rôzne typy prepínačov. Napriek skutočnosti, že inštalácia spínača sa môže zdať ako veľmi jednoduchá záležitosť, existuje veľké množstvo nuancií, ktoré musí začínajúci elektrikár poznať.

V tomto článku sa pozrieme na to, ako sa od seba líšia rôzne prepínače s rôznymi číselnými označeniami. Tento článok je určený najmä pre laikov, aby sa mohli orientovať v ponuke prepínačov a vedeli, ktorý model je najlepšie použiť a ako nainštalovať spínač svetla tak, aby zariadenie fungovalo bezchybne.

Bezpečnosť pri práci s elektroinštaláciou

Pri akomkoľvek zásahu do elektriny je bezpečnosť úplne na prvom mieste. Je nevyhnutné dbať na bezpečnosť. Pred akýmkoľvek vŕtaním sa v kábloch vypnite nielen istič, ktorý napája konkrétny elektrický obvod, ale aj hlavný istič, respektíve prúdový chránič. Aj napriek vypnutým ističom sa nikdy holými rukami nedotýkame odhalených vodičov. Elektrický prúd môže spôsobiť vážny úraz.

Aj pri takejto jednoduchej úlohe hrozí veľké nebezpečenstvo zranenia elektrickým prúdom. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb. Zásahy do elektroinštalácie by mala vykonávať len osoba s aspoň základným elektrotechnickým vzdelaním. Ak sa budete hrabať vo vodičoch bez neho, hrozí vám úraz, ale aj zlé zapojenie, čo môže vyústiť aj v neželaný požiar. Po väčšom zásahu odporúčame objednať návštevu revízneho technika.

Potrebné vybavenie pre zapojenie vypínača

Na bezpečné zapojenie zásuvky budete potrebovať aj nejaké to vybavenie. Nezaobídete sa bez poriadneho skrutkovača s krížovým bitom veľkosti 1, ktorý by mal mať aj ochranu proti napätiu. Bežne kúpite skrutkovače aj s ochranou do 1 000 V. Okrem neho sa vám hodí aj skúšačka, respektíve tester/detektor napätia, pomocou ktorého si môžete overiť, či vo fázovej žile neostalo napätie a nevypli ste zlý istič.

Základné princípy zapojenia vypínača

Pred pripojením prepínača je potrebné pamätať na základné prvky pripojenia. Obvykle býva použitá čierna, hnedá, šedá. Tieto farby platia ako pre prívod do vypínača, tak aj pre vývod z vypínača. Pozor, stretol som sa už s inštaláciami, kde sa vo vypínači našla aj modrá a zelená, ktoré tam štandardne nemajú čo robiť. Je prípustné, aby bol vodič modrej a zelenej farby spojený Wago spojkami poza prístroj vypínača, tieto vodiče však nesmú ísť do zapojenia samotného prístroja vypínača.

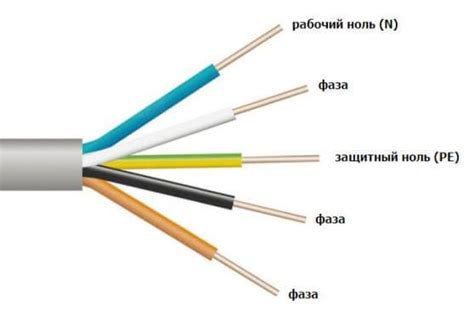

Farby určujú príslušné Slovenské technické normy (STN). Aby ste sa pri práci s elektroinštaláciou nedopustili chýb, musíte poznať značky a farba prúdových kanálov:

• Hnedé alebo biele - Izolácia drôtu je označená ako fázový vodič (L). Je to pracovný vodič pod napätím. Práve tento vodič vypínač pri vypnutí prerušuje.
• Modrá - nulové jadro (N). Vedie priamo bez prerušenia vypínačom do svietidla. Na modrý vodič nesmiete nikdy privádzať napätie, na to slúži iba fázový vodič.
• Zelená alebo žltozelená - ochranný vodič „uzemnenie“ (PE). Vedie priamo bez prerušenia vypínačom do svietidla. Na žltozelený vodič nesmiete nikdy privádzať napätie.

Okrem toho môže výrobca použiť špeciálne označenie na drôty. Všetky body pripojenia sú označené písmenom L a číslom.

Typy elektrického vedenia

Elektrické vedenie je základným prvkom prítomným v každej domácnosti. Najprv sa musíte rozhodnúť o type zapojenia. Existujú dva typy:

• Otvorené. Drôty sú položené na vrchu steny. Môžu byť zaistené ozdobnými valčekmi alebo zakryté plastovými káblovými kanálmi. Tento typ sa obľubujú najmä dizajnéri, ktorí vytvárajú interiéry v retro alebo loft štýle. Pre otvorený systém si vyberte stropné modely, ktoré sú umiestnené priamo na stene. Sú ľahko rozpoznateľné, pretože sú na povrchu veľmi viditeľné.
• Skryté. Drôt je položený vo vnútri steny. Na tento účel sú na jeho povrchu vyrezané kanály, do ktorých je položený kábel. Po inštalácii sú drážky utesnené maltou. Pre uzavreté vedenie sa používajú interné alebo vstavané modely. Sú inštalované vo výklenku, ktorý je predtým pripravený v stene. Po inštalácii vnútorné spínače prakticky nevyčnievajú nad rovinu steny.

Spôsob prepínania drôtu prepínača

Predtým, ako začnete s inštaláciou spínača, musíte vedieť, že vnútorné upevnenie drôtov v zariadení môže byť odlišné. Používajú sa dva spôsoby prepínania.

1. Skrutková svorka

   Skrutkový kontakt je utiahnutý skrutkovačom. Najprv sa približne 2 cm drôtu zbaví izolácie, potom sa umiestni pod svorku a zaistí sa. Je mimoriadne dôležité, aby pod terminálom nezostal ani milimeter izolácie, inak sa začne topiť, čo je veľmi nebezpečné. Skrutkové svorky sa optimálne používajú pre hliníkové drôty, ktoré majú tendenciu sa zahrievať a deformovať. Počas prevádzky sa zahrievajú, čo nakoniec vedie k deformácii. V tomto prípade sa kontakt začne zahrievať a iskrou. Na vyriešenie problému bude stačiť utiahnuť skrutku. Odizolujte vodič iba na dĺžku priemeru skrutky a vložte ho priamo pod ňu z ľavej strany - aby ho pri doťahovaní v smere hodinových ručičiek vtiahla dnu.

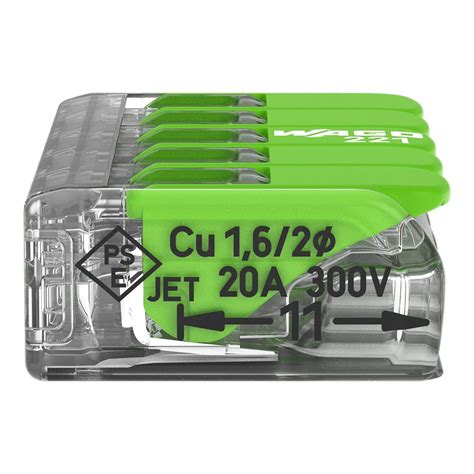

2. Bezskrutková (pružinová) svorka

   Bezskrutková svorka sa veľmi ľahko inštaluje, a preto odborníci odporúčajú, aby so svorkami tohto typu pracovali začínajúci elektrikári. Vodič je zbavený 1 cm izolácie, potom je vložený do kontaktného otvoru a upnutý. Celý postup je veľmi rýchly a jednoduchý. Pružinovú svorku musíte najskôr uvoľniť tak, že ju stlačíte pomerne veľkou silou. Konštrukcia terminálu zabezpečuje vysokú spoľahlivosť výsledného spojenia. Neskrutkové svorky sa najlepšie používajú na medené vedenie.

Je potrebné priznať, že skrutkové a neskrutkové svorky poskytujú približne rovnakú spoľahlivosť a kvalitu spojov. Druhá možnosť je však jednoduchšia na inštaláciu.

Typy vypínačov a ich zapojenie

Zapájanie vypínačov je zásah do elektroinštalácie, ktorá je vyhradeným technickým zariadením. Typov vypínačov je mnoho a líšia sa svojím radením, ktoré určuje, ako konkrétny spínač funguje - či ovláda jeden alebo viac svetelných okruhov, z jedného alebo viacerých miest a či má orientačné alebo signalizačné podsvietenie. Pozrime sa na prehľad najčastejších typov.

Prehľad základných typov vypínačov

Detailné zapojenie jednotlivých typov vypínačov

Vypínač č. 1 - Jednopólový spínač

Vypínač č. 1, inak jednopólový spínač je najjednoduchší typ zapojenia. Tento typ zapojenia sa využíva zvyčajne v menších miestnostiach s jedným vchodom, kde sa osvetlenie ovláda z jedného miesta (kúpeľňa, WC, komora, malá izba…). Vypínač s radením 1 ovláda jeden svetelný okruh z jedného miesta. Spínač č.1 sa najčastejšie používa na ovládanie jedného svetla, ale môže byť zapojený na ovládanie viacerých svetiel naraz.

Prívodný kábel od 10 A ističa svetelného okruhu je privedený do inštalačnej krabice. Je potrebné identifikovať prívodný kábel s napätím a kábel, ktorý napája osvetlenie. Jednotlivé vodiče odizolujeme odizolovacími kliešťami. Pospájame zelenožlté vodiče svorkou, tak isto pospájame modré vodiče svorkou a tieto vodiče uložíme do inštalačnej krabice. Zelenožltý vodič nikdy nezapájame do vypínača! Modrý vodič tiež nezapájame do vypínača. Avšak, pre modrý vodič v niektorých prípadoch existujú výnimky, ako napríklad vypínač podsvietený signalizačným svetlom alebo vypínač, ktorý spína spotrebiče s potrebou odpájať N vodič - napríklad niektoré ventilátory.

Zostávajúce dva vodiče sú fázy. Jedna prichádzajúca fáza s napätím a druhá odchádzajúca fáza na svetlo. Spojením fázových vodičov rozsvietime svetlo. Preklápaním kolísky vypínača spájame tieto dva vodiče v tele vypínača. Fázové vodiče sú na Slovensku vždy hnedej, čiernej alebo sivej farby. Prívodnú fázu zapojíme do svorky, ktorá je označená písmenom „L“. Druhý fázový vodič zapojíme do svorky, ktorá napája osvetlenie.

Vypínač č. 5 - Lustrový vypínač (sériový)

Vypínač č. 5, nazývaný lustrový umožňuje z jedného miesta ovládanie dvoch nezávislých obvodov. Ide o vypínač s dvoma klapkami - zapojenie 5b (teda 6+6), ale bežne sa dá zapojiť ako 5a (teda 1+1). Tento typ zapojenia možno využiť napríklad v kúpeľni (svetlo + ventilátor), v obývacej izbe pri viacramennom lustri (hlavné svetlo + doplnkové svetlá). V našich vypínačoch č. 5 nie sú od výrobcu implementované vnútorné prepojky. Preto k tomuto vypínaču dodávame doplnkovú prepojku cez Wago svorku, ktorá súčasne slúži ako vstupný pripojovací bod.

Zapojenie dvojitého vypínača (vypínač č. 5), alebo dvojpáčkového vypínača (tzv. lustrového) je podobné ako pri type č. 1, akurát dvojité. Prakticky je to spojenie dvoch vypínačov č.1 do jedného vypínača. Avšak kombinácií je veľa a záleží iba na vašej predstave a šikovnosti odborníka, ktorý elektroinštaláciu vykonáva.

Vypínač č. 6 - Schodiskový vypínač (striedavý)

Vypínač č. 6, inak schodiskový vypínač, je najbežnejším typom. Využíva sa na miestach, kde je potrebné ovládať osvetlenie z dvoch miest, teda v prechodných miestnostiach alebo krátkych chodbách či schodiskách. Schodišťový vypínač č.6 dokáže ovládať jedno svítidlo ze dvou míst. Na jednej strane rozsvietime alebo zhasneme a na druhej strane možno vykonať to isté.

Ako krásny príklad môžeme použiť chodbu, ktorá má jedno svetlo a dva vypínače č.6 na začiatku chodby a na konci chodby. Na začiatku chodby si svetlo rozsvietime a na druhom konci ho môžeme zhasnúť. Najjednoduchšie bude, ak budete prívod od ističa i vývod na svietidlo ťahať z krabice pod jedným vypínačom. Môže sa však stať, že prívod bude pri jednom vypínači a svietidlo bližšie k druhému. Samozrejme, môžete použiť aj ovládanie cez relé a tlačidlá, schodiskový automat či senzor pohybu.

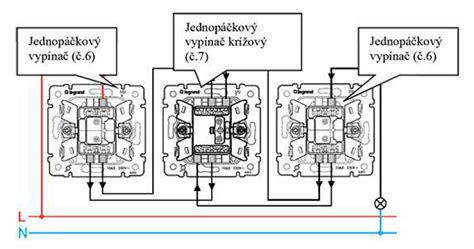

Vypínač č. 7 - Krížový vypínač

Vypínač č. 7, inak krížový vypínač, sa využíva v kombinácii s vypínačom č. 6 v dlhých chodbách či schodiskách, kde je vyžadované ovládanie svietidiel z troch a viacerých miest. Vypínače č. 7 predstavujú stredné vypínače v zapojení, pričom krajné tvoria vypínače typu 6. Tento vypínač patrí medzi tie zložitejšie. Inštaluje sa medzi dva vypínače č.6, keď potrebujeme svietidlá ovládať z troch a viacerých miest.

Predstavte si, že máte dlhú chodbu a potrebujete osvetlenie ovládať nielen na konci a začiatku chodby, ale aj uprostred, pretože tam máte 3 vchody. V tomto prípade práve použijete na začiatok a koniec chodby vypínač č.6 a medzi ne k prostrednému vchodu sa umiestni vypínač č.7, ktorým tiež ovládame osvetlenie v chodbe. Ide teda o zapojenie vypínača 6, 7 a 6 - samotným vypínačom č. 7 sa neovláda. V našich vypínačoch č. 7 nie sú od výrobcu implementované vnútorné prepojky. Preto k tomuto vypínaču dodávame doplnkové prepojky cez Wago svorku, ktorá súčasne slúži ako výstupný pripojovací bod medzi vypínačom č. 7 a č. 6.

Vypínač č. 5b (6+6) - Dvojitý striedavý prepínač

Dvojitý striedavý vypínač č.5b (6+6), dokáže ovládať dva rady svietidiel z dvoch miest. Prakticky je to spojenie dvoch vypínačov č.6 do jedného vypínača. Pre príklad si predstavme, že máme v chodbe dve rôzne svietidlá, ktoré ovládame vypínačom č.5b (6+6), ktorý máme na začiatku a konci chodby. Na jednej strane svietidlá rozsvietime a na druhej ich môžeme zhasnúť. Používa sa tam, kde potrebujeme mať dva rady svetiel a ovládať ich z dvoch miest. Ovládať môžete 2 svietidlá, ku každému natiahnete samostatný prívod CYKY-J 3×1,5. Alebo môžete ovládať 2 časti jedného svietidla (napr. lustra).

Ďalšie typy ovládania osvetlenia

• Zvončekové tlačidlo: Zvončekové tlačidlo má jeden vstup a jeden výstup. Tlačidlo sa od vypínačov líši tým, že má iba jednu polohu. Tým, že tlačidlo stlačíme tak sa aktivuje príslušné zariadenie, ku ktorému je pripojené a vráti sa späť na východiskovú polohu. Najčastejšie sa používa ako zvonček k vchodovým dverám, ale môžeme sa s ním stretnúť aj napr.
• Žalúziový ovládač: Tento žalúziový ovládač má jeden vstup a dva výstupy. Slúži na ovládanie zariadenia, ktoré majú dve polohy. Na žalúziovom ovládači sa môžete stretnúť so šípkami, ktoré udávajú smer pohybu (hore alebo dole). Pri ovládaní žalúzií alebo roliet používajte spínače s blokovaním, aby nikdy neboli zároveň zopnuté smery „hore“ a „dole“.
• Stmievače (regulátory intenzity svetla): Stmievače osvetlenie nielen zapínajú, ale aj regulujú jeho intenzitu. Prepínač, ktorý umožňuje nastaviť intenzitu osvetlenia. Vonkajší panel takého zariadenia je vybavený klávesmi, otočným tlačidlom alebo infračervenými senzormi. Posledná možnosť predpokladá, že zariadenie môže prijímať signály z diaľkového ovládača.
• Vypínače so zabudovaným pohybovým senzorom: Zariadenia reagujú na pohyb. Vzhľad ľudí registruje senzor, ktorý aktivuje osvetlenie a vypne ho, ak nie je žiadny pohyb. Na ovládanie spínača sa používa infračervený senzor, ktorý je schopný analyzovať intenzitu infračerveného žiarenia a odlíšiť osobu od iných objektov.
• Zariadenia dotykového typu: Osvetlenie vypnite/zapnite jemným dotykom senzora. K dispozícii sú odrody, ktoré sa spustia pri prejdení ruky blízko ich tela. Hlavným rozdielom medzi dotykovými spínačmi a tradičnými analógmi je prítomnosť mikroobvodov. Tým sa eliminuje riziko skratu, čo výrazne zvyšuje životnosť ako samotného vypínača, tak aj osvetľovacieho telesa.

Riadenie LED osvetlenia môže byť aj inteligentné. Mimoriadne praktické sú senzory pohybu a svetelné senzory. Obľúbiť si môžete napríklad aj dotykový bezdrôtový ovládač, ktorým sa dajú ovládať a stmievať svetlá alebo riadiť celé scény.

Montáž vypínača

Zapojenie klasického vypínača na stenu pre ovládanie svetla je spolu so zapojením svietidla alebo klasickej zásuvky jednou z najjednoduchších prác okolo elektroinštalácie. V princípe by sme zapojenie vypínača mohli rozdeliť na nasledovné kroky:

1. Vypnutie prívodu elektriny
2. Kontrola stavu napätia
3. Demontáž starého vypínača (ak ide o výmenu)
4. Montáž nového vypínača
5. Opätovné zapnutie prívodu elektriny
6. Test funkčnosti nového vypínača

Kým sa pustíte do konkrétnej práce, je potrebné zhodiť hlavný istič elektrického prúdu, a niekoľkokrát sa presvedčiť o tom, že do daného vypínača elektrina skutočne nejde. V inštalačnej krabici sa môže nachádzať viacero káblov. Je potrebné identifikovať prívodný kábel s napätím a kábel, ktorý napája osvetlenie.

Výber miesta pre vypínač

Výber miesta na inštaláciu spínača je osobnou záležitosťou každého majiteľa. Existuje však súbor priemyselných požiadaviek, ktoré túto otázku upravujú. Odborníci odporúčajú inštalovať všetky vypínače v dome v rovnakej výške a poloha spínania by mala byť pre všetkých spoločná.

Zariadenia sú zvyčajne namontované vo výške kľučiek dverí, čo dobre koreluje s rozvojom svalovej pamäte. Pri vstupe do miestnosti teda človek automaticky stlačí kláves, pričom si to ani nevšimne. Ďalší dôležitý bod: vypínač v miestnosti musí byť umiestnený tak, aby medzi ním a dverami bola vzdialenosť cca 15-20 cm. Takto človek môže jednou rukou chytiť kľučku a druhou stlačiť kľúč. Pre obývacie izby je zvykom inštalovať spínače iba v interiéri. Pre spoločné priestory, ako sú kúpeľne, šatníky alebo chodby, sa najčastejšie používajú vypínače umiestnené mimo miestnosti.

Postup inštalácie spínača na povrchovú montáž

Takéto zariadenia sa používajú na otvorené vedenie a tam, kde z nejakého dôvodu nie je možné vytvoriť skryté spojenie. Pozrime sa na postup inštalácie na príklade plne z výroby zmontovaného jednokľúčového spínača. Ak ho chcete pripojiť, musíte vypnúť napájanie bytu a potom vykonať nasledujúce operácie postupne.

1. Demontujte zariadenie

   Vezmeme štrbinový skrutkovač, veľmi opatrne zdvihneme kľúč zariadenia a vyberieme ho. Potom, rovnako opatrne, aby ste ho nepoškodili, odstráňte ochranný dekoratívny kryt. Jediné, čo musíme urobiť, je odpojiť pracovný mechanizmus od dosky zásuvky. Vykonajte túto operáciu.

2. Navrhnite miesto inštalácie

   Výrobca musí na základnej doske urobiť otvory na upevnenie zariadenia. Musia byť označené na stene. Aby ste to urobili, vezmite zásuvkovú skrinku, naneste ju na povrch a ceruzkou označte čiaru horného okraja. Pomocou vodováhy skontrolujeme, či je vodorovná, inak sa nám nepodarí namontovať spínač rovnomerne. Potom opäť priložíme dosku na stenu a označíme upevňovacie body.

3. Nainštalujte dosku zásuvky

   Ďalšie akcie závisia od materiálu, z ktorého je stena vyrobená. Ak ide o mäkké drevo, upevnite základňu pozinkovanými skrutkami. Ak je základňa vyrobená z tvrdších materiálov, budete do nej musieť vyvŕtať otvory. Snažíme sa robiť všetku prácu presne, aby sme nemuseli robiť ďalšie otvory. Dosku bezpečne pripevníme k stene.

4. Pripojte vodiče

   Určujeme typ spínania kontaktov a striháme a odizolujeme vodiče v prísnom súlade s ním. Nevyhnutne odstráňte všetku izoláciu, aby sa následne neroztopil a nespôsobil poruchy pri prevádzke zariadenia. Kontrolujeme, či sa vodiče dostanú čo najpresnejšie na svorky, je nežiaduce, aby zostali prebytočné vodiče. V súlade s označením a farbou vodičov ich pripájame k požadovaným kontaktom.

5. Zostavenie zariadenia

   Najprv sa musíme uistiť, že sú vodiče správne pripojené, na čo ich testujeme pomocou multimetrového skrutkovača alebo iného zariadenia. Keď sme zistili, že je všetko správne zmontované, vezmeme spínací mechanizmus a nainštalujeme ho na miesto. Potom vrátime ochranný ozdobný kryt a nakoniec kľúč zacvakneme. Skontrolujeme funkčnosť zariadenia. Poslednou etapou montáže spínača na povrch je inštalácia ochranného dekoratívneho puzdra a kľúča. Potom je možné zariadenie používať.

Návod na inštaláciu skrytého spínača

Dizajn skrytých zariadení sa líši tvarom zásuvkovej skrinky a ozdobným krytom. Prvý je vyrobený vo forme misky, vo vnútri ktorej je umiestnený spínací mechanizmus. Veko má tvar malého panelu alebo dokonca rámu. V súlade s tým bude schéma pripojenia pre takýto prepínač mierne odlišná. Pred inštaláciou je potrebné zakúpiť zásuvkovú skrinku, ktorá sa predáva samostatne od vypínača. Dizajn tehlových a betónových stien sa trochu líši od výrobkov určených na inštaláciu do sadrokartónu. Pri nákupe to určite berte do úvahy. Skrytý spínač sa inštaluje v nasledujúcom poradí.

1. Príprava miesta pre zásuvkovú skrinku

   Výrobok je potrebné vložiť do vopred pripraveného výklenku, ktorého rozmery sú o niečo väčšie ako zásuvková skrinka. Na to budete potrebovať špeciálny nástavec vo forme korunky pre príklepovú vŕtačku alebo vŕtačku. Priemer korunky by mal byť o niečo väčší ako priemer objímky. Pre dvojité spínače sú vyrobené dva výklenky, ktoré potom bude potrebné navzájom spojiť. Sem sa následne zmestí špeciálna dvojitá zásuvková skrinka.

2. Správna inštalácia zásuvky

   Deaktivujeme miestnosť. Vodiče privedieme na miesto inštalácie spínača a umiestnime ich do vopred pripravených drážok. Teraz môžete nainštalovať zásuvkovú skrinku a zapojiť do nej vedenie. Na tento účel je v tele produktu špeciálny otvor. Upevňujeme štruktúru na miesto. V betóne alebo tehle to robíme pomocou omietky, v sadrokartónových doskách inštalujeme upevňovacie konzoly a zaisťujeme ich dvoma samoreznými skrutkami, utiahnutými až na doraz.

3. Výmena spínača

   Najprv rozoberieme konštrukciu. Vezmeme štrbinový skrutkovač a opatrne ním vypáčime kľúč, aby sa dal prvok vybrať. Potom odstránime dekoratívny ochranný panel. Zostáva nám mechanizmus namontovaný na kovovej platni. Teraz musíte pripojiť vodiče. Odmeriame a nakrájame. Musíte vedieť, že v tomto prípade je potrebné ponechať malú rezervu dĺžky pre každý drôt. Konce vodičov očistíme a spojíme, potom ich vložíme do zásuvkovej skrinky a nasadíme spínací mechanizmus. Nainštalujte montážnu dosku. V závislosti od jeho typu to možno urobiť dvoma spôsobmi: buď rozperné vložky od seba odsuňte a zaistite špeciálnymi skrutkami, alebo ich zaistite dvoma samoreznými skrutkami. Potom pomocou testera skontrolujeme, či je zariadenie správne pripojené, nasadíme ozdobný kryt a nakoniec kľúč zacvakneme.

Riešenie problémov s blikaním LED žiaroviek

Medzi problémy, ktoré môžu nastať po modernizácii elektrickej inštalácie, napríklad po výmene obyčajných žiaroviek za LED žiarovky, patrí určite preblikovanie. LED žiarovky preblikujú, aj keď je zhasnuté. Je to bežný jav, kde sa na kábloch v spoločných káblových zväzkoch indukuje napätie z iných káblov, a to aj keď je zhasnuté. Týmto napätím sa nabíjajú kondenzátory v spínaných zdrojoch úsporných svietidiel. U obyčajných žiaroviek tento problém neexistoval, pretože na rozsvietenie žiarovky je potrebný niekoľkonásobne väčší prúd. Celý problém ešte zhoršuje použitie dútnaviek alebo LEDiek ako orientačného osvetlenia.

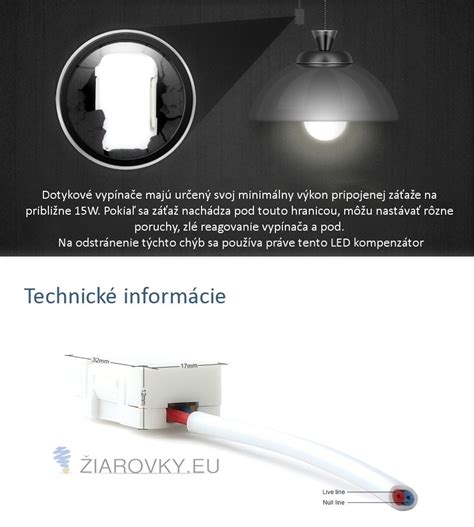

Odstrániť tento jav je väčšinou pomerne jednoduché. Avšak nie vždy sa to podarí. Priamo ABB vyrába na tento účel tzv. Kompenzátor, ktorý sa zapojí paralelne k svietidlu, ostatní výrobcovia majú v ponuke často niečo podobné. Kompenzátor funguje tak, že napätie, ktorým by sa nabíjali kondenzátory v zdroji, zvedie proti nule. Ja väčšinou používam obyčajný RC člen 100 nF, 120 kOhm. Jeho cena je okolo 1€. Niekedy stačí zapojiť jeden, prípadne dva kúsky paralelne ku svietidlu. Teda napr. priamo na svorkovnicu svetla, kde má byť zdroj s LED. Ak je jedným vypínačom zapínaných viac svetiel (napr. chodba), je možné do jedného svietidla umiestniť obyčajnú žiarovku (napríklad 20W), ktorá prebytočné napätie odstráni.
