Pripojenie rozdeľovača na podlahové kúrenie: Kľúč k efektívnemu vykurovaniu

Rozdeľovač, niekedy tiež označovaný ako rozvádzač alebo kolektor, patrí ku základným komponentom potrebným pre funkčný systém podlahového vykurovania. Jeho hlavnou úlohou je efektívne rozvádzať teplú vodu alebo iné vykurovacie médium do jednotlivých okruhov podlahového vykurovania a následne zhromažďovať už vychladnutú vodu/médium späť do spiatočného potrubia. Ovládaním prietokov je možné nastavovať pre rôzne miestnosti rôzne teploty. Tým regulovať aj teplotu plochy a miestnosti.

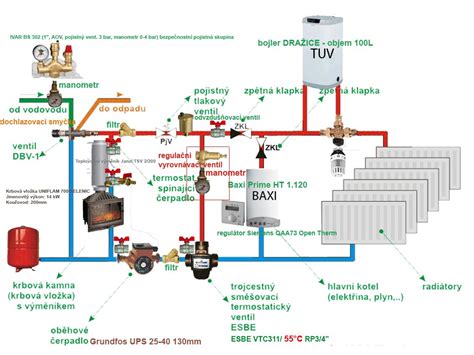

Rozdeľovače na podlahové, alebo radiátorové kúrenie sú zariadenia na miešanie a rozdeľovanie toku vody z kotla k radiátorom, alebo podlahovému vykurovaniu. Riešenie kúrenia cez takýto rozdeľovač má mnoho výhod. Najväčšou prednosťou je možnosť regulovania prietoku vody, to znamená, že týmto spôsobom môžeme jednoducho regulovať vetvy podlahového vykurovania a tým docieliť rovnomerné teplotné odovzdávanie do podlahy. Ďalšou výhodou je vyvažovanie rozvod v radiátorovom kúrení. K dispozícii sú rozdeľovače osadené s čerpadlom, ktoré sú používané pri väčšej podlahovke, alebo pri kombinácii podlahového kúrenia s radiátorovým.

Materiál a typy rozdeľovačov

Väčšina rozdeľovačov na podlahové vykurovanie je vyrobená z mosadze. Mosadz je pevný materiál s dlhou životnosťou, no zároveň je pomerne jednoducho opracovateľný. Kvalita mosadze závisí od pomeru jednotlivých zložiek v zliatine, najmä od obsahu medi. Mosadz použitá na výrobu všetkých rozdeľovačov na podlahové vykurovanie podlieha norme UNI EN 12165 CW617N, ktorá udáva, že množstvo obsahu medi v zliatine je približne 60 %.

Prvou otázkou pri výbere rozdeľovača je rozhodnutie, či to má byť mosadzný model (pevnejší), alebo o niečo lacnejší rozdeľovač INOX. Samotný počet okruhov je samozrejme výsledkom projektu, teda toho, koľko vykurovacích sekcií chceme mať.

Tyčový rozdeľovač

Tyčový rozdeľovač je charakteristický tým, že tyč prívodu aj spiatočky sa skladá z jedného neprerušeného kusu. Tieto rozdeľovače sa radia k najčastejšie vyrábaným aj predávaným vďaka ich jednoduchej inštalácii. Hlavnou výhodou tohto typu rozdeľovača je jeho variabilita v prípade potreby pridania niekoľkých okruhov alebo v prípade výmeny z dôvodu poškodenia niektorého zo stredových či koncových kusov.

Kľúčové komponenty rozdeľovača

Rozdeľovače sú kľúčové pre správne fungovanie a reguláciu podlahového vykurovania. Medzi dôležité komponenty patria:

• Komponenty pre statickú reguláciu: Regulačné šróbenia na rozvádzacej tyči (tyč prívodu), ktorými sa nastavuje prietok v jednotlivých okruhoch podlahového vykurovania. Regulačné šróbenia môžu byť doplnené o prietokomery so stupnicou, ktoré zabezpečujú lepší prehľad o hodnotách prietoku v okruhoch. Prietokomery pomáhajú nastaviť rovnaký prietok vody bez ohľadu na dĺžku okruhu, čo je nevyhnutné pre dosiahnutie rovnakej teploty vo všetkých miestnostiach.
• Komponenty pre termostatickú reguláciu: Termostatické vložky v zbernej tyči (tyč spiatočky). Na termostatickú reguláciu slúžia termostatické ventily s hlavicami, ktoré sú umiestnené na zbernej (spiatočnej) tyči rozdeľovača.
• Komponenty pre odvzdušnenie, vypustenie a odstavenie systému:
  • Odvzdušňovacie ventily: Pomáhajú odstraňovať neúmyselné hromadenie vzduchu v systéme.
  • Vypúšťacie/napúšťacie ventily: Slúžia nielen na prvotné napustenie systému, ale aj na preplach (čistenie) systému po rokoch.
  • Uzatváracie ventily: Na prívode aj spiatočke slúžia na odstavenie systému v prípade servisu alebo poruchy.

Medzi ďalšie doplnky sa môžu zaradiť konzoly na uchytenie rozdeľovača do skrinky a termoelektrické hlavice, pri ktorých je dôležité overiť si ich kompatibilitu s daným rozdeľovačom. Istotou je vsadiť na jedného výrobcu. Termoelektrické hlavice sú nevyhnutným doplnkom, pokiaľ chceme mať teplotnú reguláciu riešenú cez priestorové termostaty. Servo je potrebné na automatické otváranie a zatváranie okruhov. Servopohon pracuje spolu s termostatom nainštalovaným v každej miestnosti, ktorý vysiela signál na otvorenie určitého okruhu.

Rozvodná skriňa pre rozdeľovač

Inštalácia rozvodnej skrine, ktorá rozdeľovač chráni a maskuje, rieši niekoľko dôležitých problémov naraz. V porovnaní s otvoreným vedením potrubia je jeho umiestnenie v špeciálnej skrinke oveľa efektívnejšie, praktickejšie a estetickejšie. Rozvodná skriňa (kolektorová skriňa) je uzavretá kovová konštrukcia (alebo z odolného plastu) s odnímateľnými alebo stacionárnymi dverami. Slúži na umiestnenie a ochranu pripojovacej jednotky vykurovacieho potrubia (vrátane prívodného a spätného vedenia), ovládacích zariadení, uzatváracích a regulačných ventilov.

Výhody použitia rozvodnej skrine

Použitie rozvodnej skrine je praktické a nevyhnutné z nasledujúcich dôvodov:

• Estetika: Skrinka skrýva samotný rozdeľovač a všetky potrubia pred očami, čím prispieva k čistému a modernému interiéru.
• Ochrana: Chráni drahé technické jednotky pred vonkajšími vplyvmi, poškodením, prachom a neoprávneným prístupom (najmä pred deťmi, vďaka vnútornému zámku alebo západke).
• Centrálne pripojenie: Je to miesto, kde sa vykonáva spojenie potrubí podlahového kúrenia s celým systémom zásobovania teplom a kde sa montujú ďalšie pripojenia a meracie prístroje.
• Servis a údržba: Umožňuje ľahký prístup k ovládacím a regulačným prvkom pre kontrolu, opravy, modernizácie vykurovacieho systému alebo odpojenie jednotlivých okruhov bez ovplyvnenia zvyšku domu.
• Minimalizácia potrubí: Umožňuje znížiť počet potrubí, ktoré by inak bolo potrebné ťahať priamo od ohrievača.

Typy rozvodných skríň

Pre systém podlahového kúrenia existujú dva hlavné typy rozvodných skríň:

Konštrukčné prvky rozvodnej skrine

Štandardná rozvodná skriňa sa skladá z:

• Telo (krabica): Vyrobené z pozinkovanej ocele (alebo odolného plastu), vysoko spoľahlivé a odolné voči vonkajším vplyvom. Otvory pre potrubie sú umiestnené na spodnom a bočných paneloch.
• Upevňovací systém: Závisí od typu montáže (do steny alebo na povrch). Používajú sa otvory pre kotvy, rozpery alebo konzoly so svorkami pre rozvody potrubia. Skrinka má spoľahlivé upevnenie tak na podlahe, ako aj na stene, čo zaručuje jej stabilitu.
• Dvere: Pripevnené pomocou pántov, majú zámok alebo západku pre ochranu obsahu.
• Univerzálne spojovacie prvky: Vo vnútri skrinky sú často profilové univerzálne spojovacie prvky, ktoré umožňujú montáž potrebného vybavenia po celej šírke aj výške skrinky.

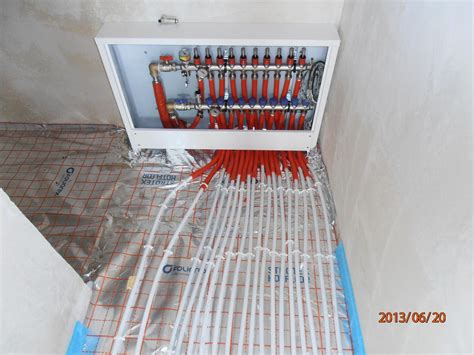

Inštalácia rozvodnej skrine a rozdeľovača

Inštalácia akéhokoľvek moderného podlahového kúrenia sa začína inštaláciou rozvodnej (kolektorovej) skrinky.

Umiestnenie

Rozdeľovač a jeho skrinku je vhodné umiestniť čo najviac do stredu dispozície bytu alebo podlažia v rodinnom dome. Týmto sa minimalizujú rozdiely v dĺžke vykurovacích okruhov, čo prispieva k efektívnejšiemu hydraulickému vyváženiu. Skrinky rozdeľovača sú namontované v tesnej blízkosti podlahy a inštalujú sa striktne vertikálne. Neodporúča sa zdvíhať distribučnú jednotku nad 70 cm od podlahovej krytiny; čím bližšie je k úrovni rúrok v poteru, tým efektívnejšie bude systém fungovať. Konštrukcia je spravidla umiestnená v najbližšej miestnosti k vykurovaciemu kotlu, na nenápadnom mieste.

Ak ide o vstavanú skrinku, je nutné poznať finálnu skladbu podlahy ešte pred jej osadením. Skrinku rozdeľovača osádzame do takej výšky, aby sa spodná hrana ochranného plechu proti zatečeniu poteru nachádzala 5 mm pod horným okrajom nanášaného poteru. Pochopiteľne musí byť skrinka zarovnaná pomocou vodováhy horizontálne aj vertikálne.

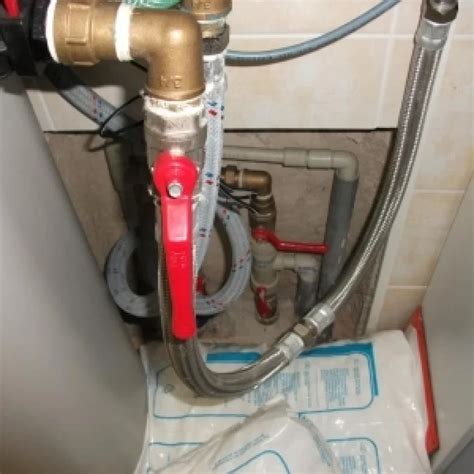

Postup inštalácie (vstavaná skrinka)

1. Príprava výklenku: V stene sa vytvorí vybranie alebo pripravený výklenok (ak už bol zabezpečený počas stavebných prác).
2. Osadenie skrinky: Nožičky podomietkovej skrinky (ktoré by mali byť výškovo nastaviteľné) sa osadia na surovú podlahu. Skrinku zapustíme do steny tak hlboko, aby jej hrany lícovali s hranami výklenku. Ak je aj hĺbkovo nastaviteľná, s omietkou bude zalícovaný jej rám, ktorý sa založí nakoniec (rozsah posunutia rámu býva až 5 cm).
3. Vyrovnanie: Skrinka musí byť zarovnaná pomocou vodováhy horizontálne aj vertikálne.
4. Upevnenie: Priestor medzi skrinkou a otvorom v stene vyplníme montážnou penou a skrinku odporúčame dočasne podoprieť, pokým pena zatuhne. Skrinka sa spája so stenou pomocou kotiev.
5. Napojenie potrubia: Kvalitná skrinka má pripravené vyberateľné otvory pre prípadné napojenie hlavného potrubia z každej strany rozdeľovača, resp. pre pretiahnutie káblov zónovej regulácie a napájania.
6. Ochrana pred poterom: Poter bude potrebné oddeliť od všetkých vystupujúcich konštrukčných dielov špárami tak, aby bol umožnený jeho pohyb aspoň 5 mm. Preto sa odporúča potiahnuť dilatačný pás aj priamo do skrinky a upevniť ho na zadnú stenu. Skrinka by mala mať predný ochranný plech odnímateľný, čo umožní lepšiu manipuláciu. Po nalepení dilatačného pásu ho opäť založíme a naň ešte môžeme nalepiť ochrannú fóliu alebo ďalší dilatačný pás.

Po upevnení skrinky sa namontuje rozdeľovač. Pevne zoskrutkujte rozdeľovač, ak obsahuje prvky, ktoré sú dodávané samostatne, napr. ventily s teplomermi, alebo odvzdušňovače či rohové ventily. Namontujte rozdeľovač do skrinky - začnite jeho montážou na stenu. Rozdeľovač by mal obsahovať úchyty, najčastejšie na montážnych konzolách.

Pripojenie okruhov vykurovania

Prívod k rozdeľovaču podlahového kúrenia spočíva v privedení vykurovacieho média (vody alebo roztoku glykolu) zo zdroja tepla (napr. kotla). Smer prietoku musí byť v súlade s označeniami (ak rozdeľovač nie je obojstranný a takéto označenia má).

Vykurovacie sekcie podlahového kúrenia - teda rúry - sa k rozdeľovaču pripájajú podľa zrejmého pravidla: prívod vykurovacích sekcií na prívodnú lištu a spiatočka na spiatočkovú lištu. Výstupy z líšt na sekcie majú spravidla rozmer 3/4", teda DN20. Na to potrebujeme spojky 3/4", ktoré prechádzajú na správny rozmer rúry (je to typ adaptéra). Najčastejším štandardom v rodinných domoch je použitie rúr 16 mm x 2 mm hrúbky, zatiaľ čo 17 mm sa používa zriedkavejšie - v podstate len vo väčších budovách.

Prívod pre podlahové kúrenie by nemal mať príliš malý priemer rúry, v niektorých malých systémoch postačí 3/4" palca, ale vo väčšine prípadov to bude málo. Výber rúry závisí od výkonu inštalácie a dĺžky potrubí. Príliš malá rúra bude znamenať poklesy tlaku a nižší výkon, ako aj väčšiu náchylnosť čerpadiel na rýchle opotrebovanie, prípadne časom aj určité poruchy.

Je najlepšie tiež opísať alebo nejako označiť, ktoré slučky vedú do ktorých miestností. Každá slučka by mala byť označená (napr. názvom miestnosti, dĺžkou okruhu).

Po pripojení všetkých okruhov pomaly otvárajte všetky slučky a postupne ich plňte vodou - nenásilne a pomaly.

Regulácia a hydraulické vyváženie

V každom systéme podlahového vykurovania je potrebné vyriešiť otázku hydraulického vyváženia. Pri zlom vyregulovaní prietoku najčastejšie dochádza k problému, že jeden alebo viac okruhov nefunguje vôbec alebo funguje len čiastočne, čo vedie k nerovnomernému vykurovaniu miestností. Pri správnom výbere je dôležité prihliadať na viacero aspektov.

Pre jednoduchú a prehľadnú reguláciu prietoku určite odporúčame rozdeľovače s prietokomermi na rozvádzacej tyči. Regulácia pri týchto rozdeľovačoch sa vykonáva imbusovým kľúčom, ktorým otvárame / zatvárame regulačný ventil. Otáčaním čiernej (červenej) matice doľava v smere šípky zvyšujete prietok vody vykurovacou slučkou od 0 do 5 l/min.

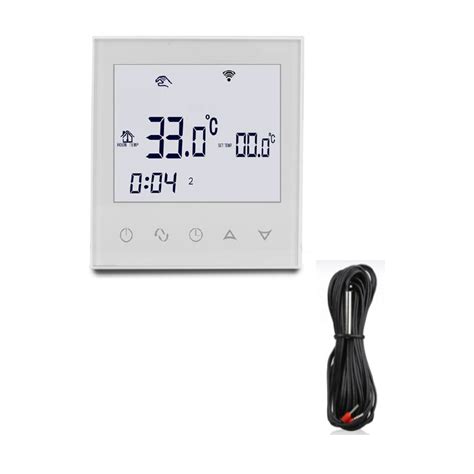

Moderné ovládače používajú digitálne nastavenie teploty a automatické nastavenie prietokov. Takýto ovládací panel má displej, na ktorom si nastavíte teploty pre každú jednu miestnosť vo vašom dome. Regulátory pre podlahové vykurovanie umožňujú riadiť teplotu v každej miestnosti zvlášť. Tým sú optimalizované náklady na vykurovanie.

Pri základnom nastavení je najdlhší okruh otvorený na maximum a ostatné sú priškrtené v pomere dĺžok. Okruh s polovičnou dĺžkou priškrtíme o polovicu. Po zmene nastavení je dobré počkať niekoľko dní, kým sa zmeny prejavia. Pred nastavením podlahového kúrenia je dobré poznať ideálne teploty v miestnostiach.

Správne vyregulovaná podlahovka pri dotyku ruky s podlahou vás nesmie hriať ani chladiť. Povrchová teplota podlahy v pobytových zónach miestnosti 29 °C je totožná s povrchovou teplotou ľudského tela 28 - 30 °C. Starosti so správnou reguláciou na seba ľahko prevezmú inteligentné systémy regulácie, ktoré sú súčasťou kompletného sortimentu.

Inteligentné systémy regulácie

Nová NEA SMART 2.0 je už 5. generáciou regulačných systémov Rehau špeciálne vyvinutých pre plošné systémy, akým je napr. podlahové vykurovanie. S inteligentnými funkciami, ako je geofencing, funkcia rozpoznávania otvorených okien alebo nezávislý režim úspory energie, je možná energetická úspora až 20 %. NEA SMART 2.0 sa učí z návykov používania vykurovania zákazníkov a automaticky sa prispôsobí.

Základná údržba

Základná údržba podlahového kúrenia je jednoduchá a zvládne ju takmer každý. V ideálnom prípade je pravidelne servisované celé vykurovanie aj s podlahovým kúrením.
