Príložné termostaty na potrubie: Komplexný sprievodca pre efektívne vykurovanie

Príložné termostaty predstavujú jednoduché a efektívne riešenie pre riadenie vykurovacích systémov, najmä pre ovládanie obehových čerpadiel. V kontexte vykurovacích systémov a kotlov zohrávajú kľúčovú úlohu komponenty, ktoré umožňujú efektívnu reguláciu teploty a prevádzky. Jedným z takýchto dôležitých prvkov je príložný termostat, ktorý sa používa na ovládanie obehového čerpadla alebo kotla na základe merania teploty na potrubí.

Ich hlavnou funkciou je automatické zapínanie a vypínanie čerpadla na základe meranej teploty na potrubí vykurovacieho systému. Týmto spôsobom optimalizujú prevádzku kotla a čerpadla, čím prispievajú k úspore energie a predlžujú životnosť zariadení. Príložný termostat je špecializované zariadenie určené na reguláciu prevádzky obehových čerpadiel vo vykurovacích systémoch. Jeho hlavnou funkciou je zabezpečiť optimálnu cirkuláciu vody v systéme na základe merania teploty v konkrétnom bode, čím prispieva k efektívnejšiemu a úspornejšiemu vykurovaniu.

Termostatom možno ovládať obehové čerpadlo, aby voda vo vykurovacom systéme cirkulovala pri požadovanej teplote. Je to praktické príslušenstvo, ktoré vám pomôže nastaviť ideálnu teplotu vody v potrubí vykurovacieho systému. Príložný termostat je ideálnym pomocníkom pre každého, kto chce mať teplotu vykurovacieho systému pod kontrolou.

Na rozdiel od izbového termostatu, ktorý meria teplotu vzduchu v miestnosti a riadi celkový chod vykurovania, príložný termostat sa zameriava na konkrétne miesto v systéme - napríklad výstup z plynového kotla alebo trubku vedúcu k radiátorom. Jeho použitie je obzvlášť relevantné v systémoch s plynovým alebo uhoľným kotlom, ktorý nie je vybavený samostatnou jednotkou na ovládanie čerpadla. Tento typ termostatu môžete napríklad použiť ako termostat na kotol - pripevňuje sa priamo na potrubie kotla alebo radiátora a sníma teplotu jeho povrchu.

Princíp fungovania príložných termostatov

Príložné termostaty sú zariadenia určené na meranie a reguláciu teploty vo vykurovacích systémoch. Sú navrhnuté tak, aby merali teplotu povrchu potrubia. Jeho hlavnou funkciou je spínanie alebo vypínanie obehového čerpadla alebo iného vykurovacieho zariadenia v závislosti od dosiahnutej teploty. Najčastejšie sa pripevňuje priamo na potrubie vykurovacieho okruhu, kde pomocou svojho čidla sníma teplotu vody.

Väčšina z nich pracuje na mechanickom princípe, často s využitím bimetalového prvku, ktorý reaguje na zmeny teploty ohnutím. Táto reakcia následne ovláda spínací kontakt, ktorý zapína alebo vypína pripojené zariadenie, ako je obehové čerpadlo. Bimetalický kontaktný termostat slúži na reguláciu v závislosti na teplote vykurovacieho média v rúrach, na ktorých je namontovaný.

Princíp fungovania je jednoduchý: keď teplota na potrubí dosiahne nastavenú hodnotu, termostat zopne alebo rozopne elektrický kontakt. V prípade ovládania obehového čerpadla to znamená, že čerpadlo sa zapne, keď teplota vody stúpne nad požadovanú úroveň (napríklad na nahrievanie zásobníka TÚV alebo kotlového okruhu), a vypne sa, keď teplota klesne. Termostat meria teplotu povrchu trubky. Teplota vody vnútri je vždy o niečo vyššia (cca o 2-5 °C) a reakcia má mierne oneskorenie.

Pre zabezpečenie presného merania a rýchlej reakcie je kľúčové zabezpečiť dobrý tepelný kontakt medzi termostatom a potrubím. Preto sa odporúča použiť teplovodivú pastu, ktorá vyplní prípadné nerovnosti na povrchu a zlepší prestup tepla. Pre správnu funkciu je nutné pod termostat (na kovovú plôšku) naniesť teplovodivú pastu (často býva súčasťou balenia, alebo ju treba dokúpiť), aby bol prestup tepla čo najlepší. Montáž sa zvyčajne vykonáva pomocou pružiny, ktorá termostat pevne priloží k potrubiu.

Typy a funkcie príložných termostatov

Na trhu existuje viacero typov príložných termostatov s rôznymi funkciami, ktoré sa delia na základné a pokročilé modely:

Základné modely

• Termostaty pre ovládanie čerpadla pre vykurovanie: Tieto termostaty zapínajú obehové čerpadlo, keď teplota kotla prekročí nastavenú hodnotu, a vypínajú ho, keď teplota klesne (napr. po vyhasnutí kotla). Klasické príložné termostaty fungujú na princípe bimetalu, ktorý pri dosiahnutí určitej teploty zmení svoj tvar a zopne kontakt. Sú jednoduché na použitie a nevyžadujú externé napájanie.
• Termostaty s funkciou Antistop: Niektoré modely, ako napríklad Euroster 11 M alebo Euroster 11 Z, sú vybavené funkciou Antistop. Táto funkcia periodicky spúšťa obehové čerpadlo aj mimo vykurovacej sezóny, aby sa zabránilo jeho zaseknutiu. Pre túto funkciu je potrebné, aby bol prístroj počas neprevádzkovej sezóny zapnutý.

Pokročilé modely

• Termostaty pre ovládanie dvoch okruhov: Príklady ako Euroster 11 Z sú navrhnuté na nezávislé riadenie dvoch okruhov, napríklad pre čerpadlo ústredného kúrenia (ÚK) a čerpadlo pre ohrev teplej úžitkovej vody (TÚV).
• Programovateľné termostaty: Modely ako Euroster 11 M umožňujú programovanie prevádzkových režimov, čo zvyšuje komfort a efektivitu vykurovania. Digitálne príložné termostaty ponúkajú pokročilejšie funkcie, ako je programovanie, zobrazenie aktuálnej teploty na displeji a možnosť nastavenia rôznych teplotných režimov.
• Termostaty s kapilárnym čidlom: Tieto termostaty využívajú externé kapilárne čidlo, ktoré umožňuje meranie teploty na vzdialenejšom mieste alebo v ťažšie dostupných priestoroch. Sú vhodné pre nastavenie teploty v širšom rozsahu, napríklad 30 - 90 °C. Príložné termostaty s kapilárou majú externé čidlo vo forme kapiláry, ktoré sa umiestňuje do ochrannej jímky v potrubí alebo nádrži. Poskytujú presnejšie meranie teploty a sú vhodné pre širší rozsah aplikácií. Upozornenie: Príložné čidlo nie je určené na ponorenie do kvapalín ani na pripojenie k odvodu spalín.

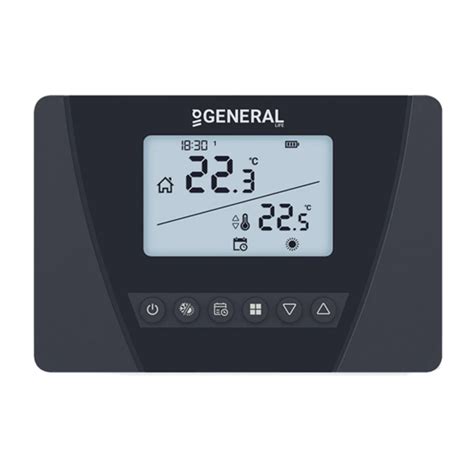

• Digitálne termostaty: Moderné digitálne termostaty, ako napríklad Computherm WPR-100GD, ponúkajú presnejšie nastavenie a zobrazenie teploty, často s dodatočnými funkciami.

Niektoré modely môžu mať aj dve LED diódy, ktoré indikujú stav prístroja. Zelená LED dióda signalizuje automatický režim (zapínanie/vypínanie čerpadla podľa teploty), zatiaľ čo súčasne svietiaca zelená a červená LED dióda indikujú nezávislý režim, kedy čerpadlo beží nepretržite.

Použitie príložných termostatov vo vykurovacích systémoch

Príložné termostaty nachádzajú široké uplatnenie v rôznych typoch vykurovacích systémov a sú univerzálnym riešením pre rôzne typy kotlov a vykurovacích systémov.

Regulácia obehového čerpadla

Jednou z najčastejších aplikácií je riadenie obehového čerpadla. Termostat zapne čerpadlo, keď teplota kotla alebo akumulačnej nádrže dosiahne nastavenú hodnotu, čím zabezpečí cirkuláciu ohriatej vody v systéme. Po vychladnutí vody sa čerpadlo automaticky vypne. Spínanie obehového čerpadla funguje tak, že keď sa zakúri v krbe/kotle a voda dosiahne napr. 40 °C, termostat zapne čerpadlo. Keď oheň vyhasne a voda vychladne, čerpadlo sa vypne.

Toto riešenie je ideálne pre:

• Nahrievanie zásobníkov TÚV: Termostat zabezpečí, že obehové čerpadlo zapne kotol až vtedy, keď je teplota vody v zásobníku nízka, a vypne ho po dosiahnutí požadovanej teploty. Nahrievanie zásobníka alebo akumulačnej nádoby umožňuje efektívne riadenie procesu ohrevu.
• Ochrana kotlového okruhu: Termostat môže zabrániť spusteniu obehového čerpadla, kým kotol nedosiahne minimálnu prevádzkovú teplotu, čím chráni kotol pred kondenzáciou a predlžuje jeho životnosť. Zamedzuje zrážaniu vody na povrchu kotla pri ohreve (tzv. "potenie kotla"). Teplota nastavená na termostate by mala byť vyššia ako teplota rosného bodu v miestnosti. Slúži aj na ochranu spiatočky ovládaním ventilu na udržanie teploty vratnej vody.
• Podlahové kúrenie: Termostat môže regulovať spustenie obehového čerpadla pre podlahové vykurovanie na základe teploty vody v systéme.

Ovládanie kotlov a iných vykurovacích zariadení

Niektoré príložné termostaty môžu byť použité aj na priame ovládanie kotlov, napríklad na ich zapnutie a vypnutie podľa nastavenej teploty. Príkladom je regulácia pre:

• Kotly na tuhé palivo: Termostat môže zapnúť obehové čerpadlo, keď kotol na tuhé palivo dosiahne určitú teplotu, a vypnúť ho po vychladnutí.
• Teplovodné krby: Na spínanie obehového čerpadla pre cirkuláciu vody v systéme.
• Systémy s plynovým alebo uhoľným kotlom: Zabezpečujú cirkuláciu vody, keď kotol nie je vybavený vlastnou riadiacou jednotkou čerpadla.
• Systémy s kotlom na ohrev vody: Pri tomto použití je dôležité nastaviť teplotu na prístroji nižšiu, než je teplota snímaná tepelným čidlom.

Ďalšie aplikácie

Príložné termostaty s vhodným rozsahom teploty sa používajú aj v iných oblastiach:

• Regulácia trojcestného ventilu: Niektoré typy termostatov, ako napríklad Euroster 11 M, sú určené na ovládanie pohonu zmiešavacieho ventilu a cirkulačného čerpadla. Existujú regulátory určené na riadenie trojcestných ventilov v spojení s izbovým termostatom, ktoré neumožňujú zmiešavanie vody, ale len jej uzatváranie/otváranie.
• Monitorovanie teploty: Termostaty s displejom umožňujú priebežné sledovanie teploty v rôznych častiach systému, napríklad na kotle, bojleri alebo v dymovode (so špeciálnymi snímačmi). Kontrola teploty kotla na pevné palivo: Pre monitorovanie teploty kotla, bojlera a dymovej rúry je možné použiť viacero čidiel, prípadne bezdrôtové systémy s displejom.
• Signalizácia prehriatia: Môže spustiť alarm alebo kontrolku pri prekročení kritickej teploty.
• Regulácia vykurovania v podkroví: Pri problémoch s vyregulovaním teploty v rôznych častiach domu (napr. prízemie a podkrovie) sa môžu použiť dva nezávislé bezdrôtové termostaty.
• Použitie na chladenie: Termostat má prepínací kontakt. Jedna svorka spína pri náraste teploty (kúrenie), druhá pri poklese (chladenie/protimrazová ochrana). Stačí správne zapojiť káble.

Prehľad populárnych modelov príložných termostatov

Medzi populárne modely príložných termostatov patria rôzne typy, od základných mechanických až po pokročilé digitálne.

Príložný termostat pre montáž na rúrku s kolieskom so stupnicou v rozsahu od 20 - 90 °C inštalovaný na potrubie sa najčastejšie používa na spínanie obehového čerpadla na základe teploty. Je to jednoduché a lacné riešenie s jednoduchým uchytením k potrubiu pomocou pružiny a prevádzkou s pomocou veľkého ručného číselníka.

Expertný verdikt a tipy pre výber

Príložný termostat, ako napríklad TC AT10, je často označovaný ako spoľahlivý a cenovo dostupný "pracant" pre každú kotolňu. Je to najjednoduchší a najlacnejší spôsob, ako zautomatizovať zapínanie obehového čerpadla. Jeho hlavnými výhodami sú jednoduchá inštalácia bez nutnosti vypúšťania vody z systému a bezproblémová prevádzka založená na osvedčenom mechanickom princípe. Nemusíte nič vŕtať do trubiek ani vypúšťať vodu - termostat sa len priloží na trubku a uchytí pružinou. Funguje na princípe bimetalu, takže je spoľahlivý a nepotrebuje zložité nastavovanie. Najčastejšie sa používa na to, aby čerpadlo bežalo len vtedy, keď je v kotli teplá voda (napr. nad 40 °C), čím šetrí elektrinu a bráni ochladzovaniu zásobníka.

Kľúčové vlastnosti pri výbere

Pri výbere príložného termostatu je dôležité zvážiť niekoľko faktorov:

• Rozsah regulácie: Uistite sa, že rozsah teploty zodpovedá potrebám vášho systému (napr. 0 - 90 °C pre rôzne aplikácie). Široký regulačný rozsah umožňuje použitie pre podlahovku (nízke teploty) aj radiátory. Pre dymovody sú potrebné špeciálne vysokoteplotné snímače.
• Typ kontaktu: Prepínací kontakt (SPDT) má tri svorky (C-1-2), takže vie zariadenie pri dosiahnutí teploty buď zapnúť (funkcia kúrenia), alebo vypnúť, čo umožňuje flexibilnejšie zapojenie (spínanie alebo rozpínanie). Väčšina bežných termostatov spína bezpotenciálový kontakt do 230V.
• Max. záťaž: Skontrolujte maximálne zaťaženie kontaktu, aby ste predišli preťaženiu. Robustný kontakt zvládne spínať aj výkonnejšie zariadenia (odporúča sa však nepreťažovať).
• Montáž: Zvážte spôsob montáže (pružina, jímka, kapilára). Jednoduchá montáž - súčasťou balenia je flexibilná pružina, ktorá obopne trubku a pritlačí termostat.
• Presnosť a hysterézia: Mechanické termostaty majú obvykle fixnú hysteréziu (rozdiel medzi zapnutím a vypnutím), ktorá je dôležitá pre stabilnú prevádzku. Hysterézia pri mechanických termostatoch nie je nastaviteľná a zvyčajne sa pohybuje okolo 3 až 5 °C. To znamená, že ak nastavíte 40 °C, zapne pri 40 °C a vypne, keď teplota klesne na cca 35-37 °C.
• Typ čidla: Príložné, kapilárne, alebo digitálne čidlo.
• Napájanie: Niektoré termostaty pracujú na batérie, iné vyžadujú pripojenie k sieti.
• Funkcie: Programovanie, displej, možnosť nastavenia dvoch nezávislých teplôt, funkcia "anti-stop" proti prehriatiu, alebo funkcia proti zamrznutiu.
• Odolnosť a spoľahlivosť: Vhodné materiály a konštrukcia pre prevádzkové podmienky.

Časté chyby pri inštalácii

• Nesprávna montáž na plastové potrubie bez odstránenia izolácie alebo bez použitia vodivej pasty - termostat nebude reagovať správne.
• Zapojenie fázy na uzemňovaciu svorku (pozor na schému zapojenia!).
• Nanesenie nedostatočného množstva teplovodivej pasty alebo jej úplné vynechanie.

Montážny postup

1. Očistite miesto na potrubí (odstráňte farbu alebo izoláciu).
2. Naneste tenkú vrstvu teplovodivej pasty na zadnú kovovú stranu termostatu.
3. Priložte termostat na trubku a zaistite ho obopnutím pružiny okolo trubky (háčiky sú na krabičke). Akú hrúbku trubky môžem použiť? Pružina v balení je dostatočne dlhá pre bežné kúrenárske trubky (od cca 1/2" do 2" / priemer 20-60mm). Pre hrubšie potrubia je možné pružinu natiahnuť alebo použiť sťahovaciu pásku.
4. Elektricky zapojte podľa potreby (C-1 pre rozpínanie alebo C-2 pre spínanie - skontrolujte popis na kryte).

Kedy je príložný termostat správna voľba?

• Potrebujete dodatočne pridať ovládanie čerpadla a nechcete vypúšťať vodu.
• Hľadáte lacné a blbuvzdorné riešenie.

Vďaka svojej konštrukcii a jednoduchosti použitia predstavuje spoľahlivé riešenie pre zvýšenie efektivity a komfortu vášho vykurovania.

Technické parametre (príklad: TC AT10)

• Rozsah regulácie: 0 - 90 °C
• Max. záťaž: 15 A (odporová)
• Typ kontaktu: Prepínací (SPDT)
• Montáž: Príložná (pružina)
• Presnosť: ± 3 °C
• Rozmery: 45 x 105 x 56 mm
• Napájanie: 230 V (pre spínaný okruh)
