Porozumenie technickej dokumentácii spojenou s výstavbou rodinného domu môže byť pre laika často náročné. Avšak, práve dokumentácia ako pôdorysy, rezy a pohľady, tvorí základný kameň každej stavby. Tento článok sa zameriava na detailné vysvetlenie dvoch kľúčových častí domu, ktoré sú často súčasťou týchto výkresov: stropu a strechy.
Pôdorys ako východiskový bod

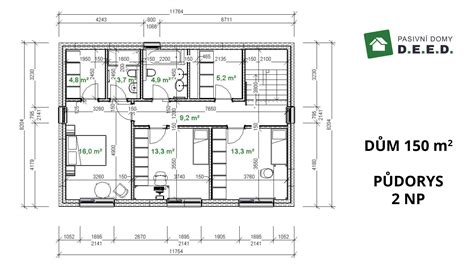

Pôdorys nám poskytuje dvojrozmerný pohľad na dispozíciu domu zhora, akoby sme sa pozerali na dom z vtáčej perspektívy bez strechy. Zobrazuje rozmiestnenie stien, okien, dverí, ale aj vnútorné členenie priestorov. V kontexte stropov a striech nám pôdorys poskytuje dôležitý kontext pre ich umiestnenie a rozsah. Legenda materiálov na výkrese slúži ako kľúč k pochopeniu, aké stavebné materiály boli navrhnuté pre jednotlivé konštrukčné prvky, vrátane stropov a striech. Tabuľka miestností potom dopĺňa tieto informácie tým, že nám poskytuje konkrétne údaje o každom priestore, vrátane informácie o povrchovej úprave stropu, ktorá je dôležitou súčasťou celkovej estetiky a funkčnosti interiéru.
Konštrukcia a typy stropov
Strop je horizontálna konštrukcia, ktorá oddeľuje jednotlivé podlažia budovy a zároveň tvorí podhľad nad miestnosťami na spodnom podlaží. Jeho hlavnými funkciami sú prenos zaťaženia z horných podlaží a strechy na nosné steny a stĺpy, tepelná a zvuková izolácia medzi podlažiami a vytvorenie rovného a hladkého povrchu pre interiérovú úpravu.
Prehľad bežných stropných konštrukcií
- Monolitický železobetónový strop: Tento typ stropu sa liato priamo na stavbe do pripraveného debnenia. Jeho výhodou je vysoká pevnosť, požiarna odolnosť a možnosť vytvorenia akéhokoľvek tvaru.
- Prefabrikované stropné panely: Tieto panely sa vyrábajú vopred v priemyselných podmienkach a na stavbu sa len dovezú a osadia. Prefabrikáty urýchľujú výstavbu, pretože nevyžadujú debnenie na mieste.
- Drevo-betónové stropy: Kombinujú drevené nosníky s betónovou doskou. Drevené nosníky zabezpečujú pevnosť a únosnosť, zatiaľ čo betónová doska vytvára hladký povrch a zlepšuje zvukovú izoláciu.
- Strop z drevených trámov: Tradičné riešenie, ktoré sa skladá z drevených trámov uložených v pravidelných rozostupoch, na ktoré sa následne ukladá podlahová konštrukcia a podhľad.
Stropné chladenie v sádrokartónovej konštrukcii Bratislava
Konštrukcia a typy striech
Strecha je vrchná konštrukcia budovy, ktorá chráni interiér pred poveternostnými vplyvmi, ako sú dážď, sneh, vietor a slnečné žiarenie. V rodinných domoch sa najčastejšie stretávame s dvoma hlavnými typmi strešných konštrukcií: šikmými a plochými strechami.
Šikmé strechy sú najbežnejším typom v našich zemepisných šírkach. Ich sklon slúži na efektívne odvádzanie zrážkovej vody. Krov prenáša zaťaženie z krytiny a snehu na obvodové múry. Na krov sa následne ukladajú ďalšie vrstvy strešného plášťa: parozábrana, tepelná izolácia, hydroizolačná fólia a strešná krytina.
| Typ strechy | Charakteristika |
|---|---|
| Sedlová | Dve strešné roviny spojené v hrebeni. |
| Valbová | Štyri strešné roviny, odolnejšia voči vetru. |
| Pultová | Jedna naklonená strešná rovina. |
| Plochá | Sklon menší ako 10 stupňov, vyžaduje dôkladnú hydroizoláciu. |
Prepojenie stropu a strechy v dokumentácii
Je dôležité pochopiť, že strop a strecha nie sú izolované konštrukčné celky, ale sú vzájomne prepojené. Konštrukcia strechy spočíva na obvodových múroch a vnútorných nosných stenách, ktoré sú zároveň nosnými prvkami pre strop nad spodným podlažím. Výkresy detailov stropov a striech, ktoré sú často súčasťou stavebnej dokumentácie, detailne zobrazujú skladbu jednotlivých vrstiev, ich hrúbky a spôsob upevnenia. Tieto detaily sú kľúčové pre správnu realizáciu stavby a zabezpečenie požadovaných vlastností konštrukcie, ako je tepelný odpor, zvuková nepriezvučnosť a požiarna odolnosť.
