Zapájanie vypínačov v byte, hoci sa na prvý pohľad môže zdať ako jednoduchá úloha, v skutočnosti skrýva v sebe komplexnosť, ktorá si vyžaduje pochopenie základných princípov elektroinštalácie a rôznych typov vypínačov. Tento článok vás prevedie od najzákladnejších konfigurácií až po pokročilé systémy ovládania osvetlenia, ktoré zvyšujú komfort a funkčnosť vášho bývania.
Základné princípy a bezpečnosť pri práci s elektroinštaláciou
Pred akýmkoľvek zásahom do elektroinštalácie je nevyhnutné dodržiavať prísne bezpečnostné opatrenia. Elektroinštalácia je vyhradeným technickým zariadením a akákoľvek práca na nej, vrátane zapájania vypínačov, zásuviek či svietidiel, by mala byť vykonávaná s maximálnou opatrnosťou a v súlade s platnými normami.
Prvým a najdôležitejším krokom je vypnutie príslušného ističa, ktorý napája daný svetelný okruh. Nikdy nepracujte pod napätím. Po vypnutí ističa je nevyhnutné overiť neprítomnosť napätia pomocou skúšačky. Táto jednoduchá kontrola môže zabrániť vážnym úrazom elektrickým prúdom.

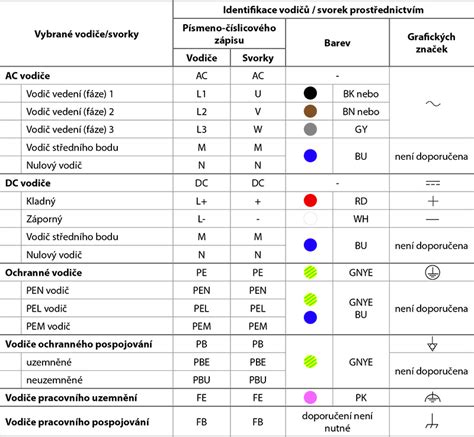

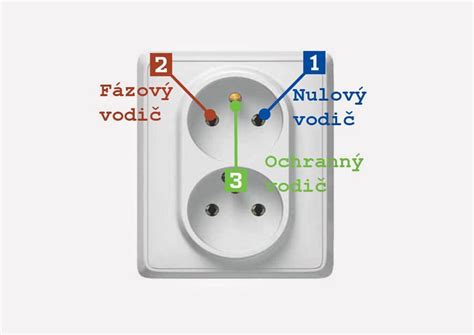

Pre svetelné rozvody sa najčastejšie používajú medené káble, ako napríklad CYKY, s tromi vodičmi a prierezom 1,5 mm². Tieto káble majú štandardné farebné označenie, ktoré je dôležité dodržiavať:
- Hnedá - fáza (L): Tento vodič je pod napätím a je to práve ten, ktorý vypínač pri vypnutí prerušuje. Na modrý (N) a žltozelený (PE) vodič nesmiete nikdy privádzať napätie, na to slúži iba fázový vodič, tj. L.
- Modrá - neutrálny vodič, tzv. „nulák“ (N): Vedie priamo bez prerušenia vypínačom do svietidla. N vodiče prívodu a vývodu na svietidlo môžu byť spojené pomocou svorkovnice, tzv. „venčeku“.
- Žltozelená - ochranný vodič „uzemnenie“ (PE): Vedie priamo bez prerušenia vypínačom do svietidla.
V starších elektroinštaláciách typu TN-C, ktoré majú iba dva vodiče, sa stretávame s kombinovaným vodičom PEN. Okrem toho sa používa aj kábel CYKY-O 3 × 1,5 mm2, ktorý má 3 fázové vodiče: hnedý, čierny a sivý. Neznamená to, že sú určené iba pre trojfázové obvody. Okrem toho sa používajú aj pri zapájaní relé, stýkačov… skrátka všade tam, kde netreba viesť N a PE vodič.
Pri zapájaní je dôležité dbať na správne otočenie vypínača, aby sa zapínal stlačením klapky nahor.
10 tipov na elektrickú bezpečnosť, ktoré by ste mali poznať! - Bezpečnostné školenie
Typy vypínačov a ich zapojenie
Na trhu sa stretnete so schodiskovými vypínačmi v rôznych cenových hladinách. Schodiskový vypínač si môžete vybrať presne podľa vašich predstáv - klasický i dotykový s možnosťou pripojenia na smart home, vďaka čomu nebudete vôbec musieť vstávať z gauča alebo postele. Rozsvietenie a zhasínanie osvetlenia môžete ovládať prostredníctvom aplikácií Smart Life, Tuya, Home, Alexa či Google Home.
Jednoduché ovládanie jedného svetla z jedného miesta: Jednopólový vypínač č. 1
Najzákladnejším typom vypínača je jednopólový vypínač, označovaný aj ako vypínač č. 1. Zapojenie č. 1, inak jednopólový spínač, je najjednoduchší typ zapojenia. Jeho zapojenie je relatívne jednoduché a používa sa na ovládanie jedného svetelného bodu z jedného miesta. Tento typ zapojenia sa využíva zvyčajne v menších miestnostiach s jedným vchodom, kde sa osvetlenie ovláda z jedného miesta (kúpeľňa, WC, komora, malá izba…).
V tomto prípade prívodný kábel od 10 A ističa svetelného okruhu, najčastejšie CYKY-J 3 × 1,5 mm², je privedený do inštalačnej krabice, kde sa pripája k vypínaču. Fázový (L) vodič je privedený k vypínaču a od vypínača sa vracia späť do krabice, odkiaľ pokračuje k svietidlu. Neutrálny (N) a ochranný (PE) vodič prechádzajú cez krabicu priamo k svietidlu bez prerušenia vypínačom. Zapojenie dvojpáčkového vypínača (tzv. lustrového) je podobné ako pri type č. 1. Vypínač č. 1 možno tiež nahradiť vypínačom č. 6. Samozrejme, takéto jednoduché je zapojenie jednopólového vypínača - č. 1, tj. pri iných typoch vypínačov je to o trošičku zložitejšie.
Ovládanie svetla z dvoch miest: Striedavý (schodiskový) vypínač č. 6
Pokročilejšou konfiguráciou je ovládanie jedného svetla z dvoch rôznych miest. Toto riešenie sa často využíva na chodbách, schodiskách či v dlhých miestnostiach, kde je praktické možnosť zapnúť svetlo na jednom konci a vypnúť ho na druhom. Pre tento účel sa používajú striedavé vypínače, známe aj ako chodbové alebo striedavé prepínače, označované ako vypínač č. 6. Schodišťový vypínač č.6 dokáže ovládať jedno svítidlo ze dvou míst. Na jednej strane rozsvietime alebo zhasneme a na druhej strane možno vykonať to isté. Ako krásny príklad môžeme použiť chodbu, ktorá má jedno svetlo a dva vypínače č.6 na začiatku chodby a na konci chodby. Na začiatku chodby si svetlo rozsvietime a na druhom konci ho môžeme zhasnúť. Výhodou schodiskového vypínača je, že s ním môžete z viacerých miest ovládať jedno alebo hneď niekoľko svetiel.
Schodiskový vypínač poznáme aj pod názvom striedavý vypínač, ktorý funguje ako dvojpólový prepínač. Je preň typické, že má jeden spoločný vstup a dva výstupy, medzi ktorými sa prepína, pričom je možné využiť iba jeden vstup a dva nezávislé výstupy. Tie sa používajú najčastejšie, ale pokojne môžu byť aj tri, štyri a viac. Cez dvojicu striedavých spínačov následne prechádzajú svietidlové prívodné drôty. Takto môže každý z nich prepínať elektrický obvod z dvoch vzájomne izolovaných dvoch súbežných ciest. Vďaka tomu môžete jeden obvod vypínať a zapínať z vrchu i spodu chodby.
Zapojenie striedavého vypínača si vyžaduje použitie dvoch takýchto vypínačov. Medzi dvoma striedavými vypínačmi sú zapojené dva prepojovacie vodiče. Prívodný fázový vodič (L) je privedený k prvému striedavému vypínaču. Z prvého vypínača vedú dva prepojovacie vodiče k druhému striedavému vypínaču. Z druhého striedavého vypínača potom vedie vodič k svietidlu. Neutrálny (N) a ochranný (PE) vodič sú pripojené priamo k svietidlu. Najjednoduchšie bude, ak budete prívod od ističa i vývod na svietidlo ťahať z krabice pod jedným vypínačom. Môže sa však stať, že prívod bude pri jednom vypínači a svietidlo bližšie k druhému. Princíp fungovania spočíva v tom, že každý vypínač má tri svorky: jednu vstupnú a dve výstupné. V závislosti od polohy páčky prepínača sú prepojovacie vodiče pripojené k rôznym výstupným svorkám. Týmto spôsobom sa mení cesta prúdu a umožňuje sa ovládanie svetla z oboch miest nezávisle od seba.
Ovládanie svetla z viacerých miest: Krížový vypínač č. 7

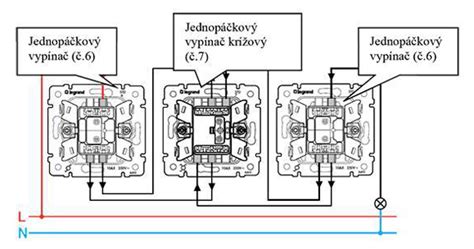

Ak potrebujeme ovládať jedno svetlo z viacerých ako dvoch miest (napríklad z troch, štyroch či viacerých miest), je nutné použiť tzv. krížový vypínač, označovaný ako vypínač č. 7. Krížový vypínač č. 7, inak krížový vypínač, sa využíva v kombinácii s vypínačom č. 6 v dlhých chodbách či schodiskách, kde je vyžadované ovládanie svietidiel z troch a viacerých miest. Krížový vypínač sa vždy používa v kombinácii so striedavými vypínačmi č. 6. Medzi dvojicu striedavých prepínačov č. 6 je možné zaradiť ľubovoľný počet krížových vypínačov č. 7. S každým pridaným krížovým vypínačom sa zvyšuje počet miest, odkiaľ je možné svetlo ovládať. Využíva sa najmä na schodiskách a chodbách spolu so striedavými prepínačmi. Pri zapájaní treba dbať na to, aby bola dodržaná schéma - vypínače č. 7 predstavujú stredné vypínače v zapojení, pričom krajné tvoria vypínače typu 6.
Zapojenie krížového vypínača je o niečo zložitejšie. Vypínač č. 7 má štyri svorky: dve vstupné a dve výstupné. Vnútorne funguje tak, že prepína pripojenie vstupných vodičov medzi sebou. Týmto spôsobom mení logiku obvodu a umožňuje ovládanie svetla z ďalšieho miesta. Ide o prepojenie dvoch vodičov medzi striedavými spínačmi, a to buď súbežne alebo krížom. Krížový vypínač nemusí byť len jeden, pokiaľ to potrebujete, môžete ich do obvodu zaradiť viac.
Napríklad pre ovládanie z troch miest by sme použili schému: striedavý vypínač č. 6 - krížový vypínač č. 7 - striedavý vypínač č. 6. Pre ovládanie zo štyroch miest by to bolo: striedavý vypínač č. 6 - krížový vypínač č. 7 - krížový vypínač č. 7 - striedavý vypínač č. 6. V našich vypínačoch č. 7 nie sú od výrobcu implementované vnútorné prepojky. Preto k tomuto vypínaču dodávame doplnkové prepojky cez Wago svorku, ktorá súčasne slúži ako výstupný pripojovací bod medzi vypínačom č. 7 a č. 6.
Ovládanie dvoch svetiel z jedného miesta: Dvojitý (lustrový) vypínač č. 5
Ďalšou bežnou požiadavkou je možnosť ovládať dve rôzne svetlá z jedného miesta, alebo ovládať dve časti jedného svietidla (napríklad lustra). Na tento účel slúži dvojitý vypínač, známy aj ako lustrový alebo sériový vypínač, označovaný ako vypínač č. 5. Vypínač č. 5 je typický dvojitý vypínač, ktorým ovládame dve svetlá alebo dva rady svetiel. Prakticky je to spojenie dvoch vypínačov č.1 do jedného vypínača. Tiež ho môžeme nájsť pod názvom "lustrový vypínač".
Dvojitý vypínač č. 5 má dve páčky a umožňuje nezávislé ovládanie dvoch samostatných obvodov. Každá páčka ovláda jedno svetlo alebo jednu časť svietidla. Pri zapojení sa na jednu skupinu svoriek privádza prívodný kábel pre jedno svetlo a na druhú skupinu svoriek prívodný kábel pre druhé svetlo. Z vypínača potom vedú výstupy k jednotlivým svietidlám. Ide o vypínač s dvoma klapkami - zapojenie 5b (teda 6+6), ale bežne sa dá zapojiť ako 5a (teda 1+1). Tento typ zapojenia možno využiť napríklad v kúpeľni (svetlo + ventilátor), v obývacej izbe pri viacramennom lustri (hlavné svetlo + doplnkové svetlá). V našich vypínačoch č. 5 nie sú od výrobcu implementované vnútorné prepojky. Preto k tomuto vypínaču dodávame doplnkovú prepojku cez Wago svorku, ktorá súčasne slúži ako vstupný pripojovací bod.
Ovládanie dvoch svetiel z dvoch miest: Dvojitý striedavý vypínač č. 5b (6+6)

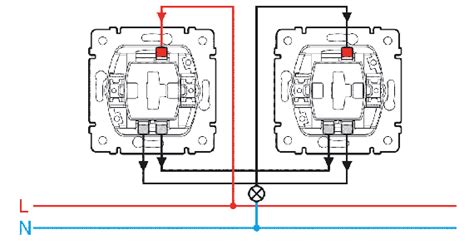

Existujú aj dvojité verzie iných typov vypínačov, napríklad dvojitý striedavý vypínač (vypínač č. 5b). Vypínač č. 5b, nazývaný aj 6 + 6 alebo dvojitý striedavý prepínač, je v podstate dva striedavé vypínače v jednom tele. Zapojenie vypínača 5b, nazývaného aj 6 + 6 alebo dvojitý striedavý prepínač, je teda podobné. Jeho zapojenie je podobné ako pri dvoch samostatných striedavých vypínačoch. Dvojitý striedavý vypínač č.5b (6+6) dokáže ovládať dva rady svietidiel z dvoch miest. Prakticky je to spojenie dvoch vypínačov č.6 do jedného vypínača.
Môže ovládať dve rôzne svietidlá, ku každému sa natiahne samostatný prívod CYKY-J 3×1,5. Alebo môže ovládať dve časti jedného svietidla (napríklad lustra). Pre príklad si predstavme, že máme v chodbe dve rôzne svietidlá, ktoré ovládame vypínačom č.5b (6+6), ktorý máme na začiatku a konci chodby. Na jednej strane svietidlá rozsvietime a na druhej ich môžeme zhasnúť. Používa sa tam, kde potrebujeme mať dva rady svetiel a ovládať ich z dvoch miest ako je napr. schodisko.

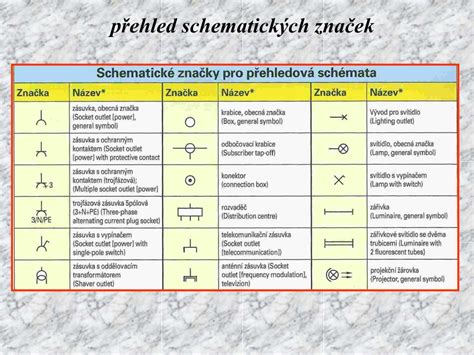

Prehľad typov vypínačov a ich funkcie
Pre lepšiu orientáciu v ponuke vypínačov a ich funkčnosti, prinášame prehľad najčastejšie používaných typov:
| Typ vypínača | Označenie | Funkcia | Počet miest ovládania | Príklady použitia |
|---|---|---|---|---|
| Jednopólový | Č. 1 | Ovládanie jedného svetla | 1 | Kúpeľňa, WC, komora, malá izba |
| Dvojitý (lustrový) | Č. 5 | Ovládanie dvoch nezávislých obvodov | 1 | Viacramenný luster, svetlo + ventilátor |
| Striedavý (schodiskový) | Č. 6 | Ovládanie jedného svetla | 2 | Dlhé chodby, schodiská |
| Krížový | Č. 7 | Rozšírenie ovládania jedného svetla | 3 a viac (v kombinácii s č. 6) | Veľké schodiská, dlhé chodby |
| Dvojitý striedavý | Č. 5b (6+6) | Ovládanie dvoch svetiel | 2 | Schodisko s dvoma radmi svetiel |
Praktické aspekty inštalácie a materiály
Pri inštalácii vypínačov je dôležité zvážiť aj praktické aspekty. Vypínače sa štandardne dodávajú bez rámikov, ktoré je potrebné dokúpiť samostatne v požadovanej farbe a type. Vypínače je možné osadiť do viacnásobných rámikov, zvyčajne do 5-násobného, podľa ponuky výrobcov. Osová vzdialenosť medzi vypínačmi v rámci rámika je štandardných 71 mm, čo umožňuje použiť univerzálne spájacie inštalačné krabice.
Pre prepojenie vypínačov a káblov sa používajú tzv. „čokolády“ alebo svorkovnice. V niektorých prípadoch, najmä pri starších inštaláciách, sa nemuseli použiť káble, ale priamo izolované vodiče v rúrkach, čo je technicky stále prípustné. Pri práci s káblami je dôležité nechať dostatočnú rezervu vodičov pri odizolovaní a v krabiciach. Táto rezerva môže byť užitočná v prípade poškodenia kontaktu alebo pri potrebe prepájania. Strihanie káblov by malo byť precízne, aby sa predišlo poškodeniu izolácie. Odizolovanie jednotlivých vodičov by malo byť vykonané len na nevyhnutnú dĺžku. Vodič v tomto prípade drží na mieste skrutka. Odizolujte vodič iba na dĺžku priemeru skrutky a vložte ho priamo pod ňu z ľavej strany - aby ho pri doťahovaní v smere hodinových ručičiek vtiahla dnu. Podobá sa na skrutkovú svorku. Na rozdiel od nej sa však vodič vkladá pod strmeň, ktorý skrutka pritláča. Pružinovú svorku musíte najskôr uvoľniť tak, že ju stlačíte pomerne veľkou silou. Aj na tomto type zásuviek nájdete vytlačený alebo vylisovaný údaj o dĺžke, na ktorú máte vodič odizolovať. Tento systém používajú napr. Wago.
Pri hliníkových vodičoch, ktoré sa v súčasnosti už menej používajú pre ich krehkosť a tendenciu k „tečeniu“ pod tlakom, je potrebné postupovať mimoriadne opatrne. Tieto vodiče sa ľahko zlomia a pod tlakom svoriek sa môžu zdeformovať, čo vedie k zvýšenému prechodovému odporu, prehrievaniu a v krajnom prípade až k požiaru. Svorka sa uvoľní, vplyvom prechodového odporu sa začne zahrievať, časom vznikne elektrický oblúk či dokonca požiar. Pri hliníkových vodičoch sa tiež stáva, že sa zlomia o niekoľko milimetrov ďalej vo vnútri izolácie. Moderné systémy elektroinštalácie preferujú medené vodiče.
Pri zapájaní vypínačov do inštalačných krabíc je potrebné dbať na dostatočný priestor, najmä pri zložitejších zapojeniach s viacerými prepojeniami. V niektorých prípadoch môže byť potrebná hlbšia inštalačná krabica. Dodržiavanie schém zapojenia je kľúčové pre správnu a bezpečnú funkciu celého systému osvetlenia. Akonáhle budete mať vypínač zapojený, musíte ho pripevniť k inštalačnej krabici pomocou samorezných skrutiek (nebývajú v balení). Odskúšajte vypínač, prípadne vypínače, ak ovládate svietidlo z viacerých miest.
Alternatívne a pokročilé systémy ovládania osvetlenia
Ak chceme ovládať svietidlá z viac ako 3 miest, bude zapojenie ešte komplikovanejšie. Pretože ak sa vám nechce káblovať, môžete využiť jednoduchšiu alternatívu - napríklad schodiskový automat, senzor pohybu a pod. Pre takéto situácie je však často praktickejšie zvážiť alternatívne riešenia, ako sú schodiskové automaty, pohybové senzory alebo bezdrôtové ovládacie systémy, ktoré minimalizujú potrebu zložitého káblového prepojenia. Samozrejme, môžete použiť aj ovládanie cez relé a tlačidlá, schodiskový automat či senzor pohybu. Vedeli ste, že namiesto klasických vypínačov môžete do inštalačných krabíc vložiť ovládacie zariadenia s množstvom pokročilých funkcií? Tie slúžia ako náhrada alebo doplnok k základným spínačom. Docielite tým, že na schodiskových svetlách budete schopní nastaviť viac druhov svietenia. Rozsvietenie a zhasínanie osvetlenia môžete ovládať prostredníctvom aplikácií Smart Life, Tuya, Home, Alexa či Google Home.
