Kritické Konštrukčné Detaily Prenosu Zaťaženia Strechy na Obvodové Murivo a Ich Vplyv na Životnosť Stavby

Návrhy jednotlivých konštrukčných detailov v značnej miere ovplyvňujú celkovú kvalitu diela ako celku. Preto im treba venovať dostatočnú pozornosť a riešiť ich ešte pred realizáciou prác. Strešnými detailmi sú nielen detaily nepochôdznych striech, ale aj detaily terás, parkovísk či vegetačných striech. V praxi detaily rieši realizačná firma, ktorou je často samostatný remeselník bez dostatočných vedomostí. To znamená, že detaily môžu byť zhotovené aj menej kvalitne alebo úplne nesprávne, čo v konečnom dôsledku ovplyvňuje funkčnosť strechy najmä po dlhoročnom pôsobení poveternostných podmienok. Správne vyriešené detaily prenosu zaťaženia a tesnenia na rozhraní strechy a obvodového muriva sú kľúčové pre celkovú stabilitu, hydroizolačnú spoľahlivosť a tepelnotechnické vlastnosti stavebného diela.

Špecifiká Plošných Striech Panelových Bytových Domov

V Slovenskej republike sa v druhej polovici minulého storočia v rámci hromadnej výstavby stavali bytové domy v mnohých panelových konštrukčných systémoch a stavebných sústavách. Bytová výstavba tohto typu objektov je obvykle zastrešená plochou strechou, ktorá zodpovedá úrovni vtedajšieho konštrukčného poznania a materiálovo-technologických možností.

Súčasný stav striech prakticky všetkých panelových sústav je nevyhovujúci predovšetkým z hľadiska hydroizolačnej funkcie a stavebnej tepelnej techniky. Rozsah uvedených porúch a nedostatkov striech je mimoriadne vysoký. Obnova plochých striech bytových domov musí komplexne zohľadňovať skutočný stav a odborný návrh riešenia.

Typy Plochých Striech v Panelových Sústavách

Skladby striech bytových domov závisia od použitých panelových sústav (typov panelových bytových domov). V závislosti od krajských variant tohto systému má objekt jednoplášťovú, alebo dvojplášťovú plochú strechu. Tepelná izolácia dvojplášťových striech je často tvorená pórobetónovými panelmi, zatiaľ čo pri iných variantoch sa používali plynosilikátové dosky a škvárový násyp alebo dosky penového polystyrénu a dielce Polsid.

Pre lepšiu prehľadnosť typov striech v panelových bytových domoch prinášame nasledujúcu tabuľku:

Chyby pri Obnove Plochých Striech

Pre spoľahlivú obnovu nie je možné riešiť problematiku plochých striech len lokálnymi opravami. Každá plochá strecha je vzhľadom na svoju skladbu a typ, použité materiály, riešené detaily, podmienky, v akých sa nachádza, spôsob používania a nedostatky alebo poruchy, ktoré sa na nej vyskytujú, jedinečnou konštrukciou, ktorú je nutné posudzovať individuálne. Neexistuje univerzálne a všade platné riešenie návrhu obnovy plochých striech. Chybou, najmä pri individuálnych opravách striech, je často to, že snaha riešiť problém nie je zameraná na celkové riešenie zdroja a príčiny problémov, ale len na odstraňovanie ich dôsledkov, alebo laické riešenia, ktoré neodstránia podstatu problému.

Jedným z mnohých príkladov je snaha riešiť problém drobného zatekania dvojplášťovej strechy, pričom sa rozhodlo zároveň o jej zateplení klasickým spôsobom pridaním tepelnej izolácie a novej povlakovej krytiny na existujúcu strechu. Touto úpravou strechy bez zohľadnenia dôležitých, i keď navonok nebadaných, stavebno-fyzikálnych súvislostí došlo k masívnemu zatekaniu vplyvom zhoršenia vlhkostných pomerov v streche. Vzniklo veľké množstvo kondenzátu priamo v konštrukcii strechy na určitých špecifických miestach v chladnom období roka, čím sa stav strechy výrazne zhoršil a muselo sa pristúpiť k opätovnej obnove plochej strechy.

Kritické Detaily na Prechode Strechy do Obvodového Muriva a ich Riešenie

Spojenie strešného plášťa s obvodovým murivom je jedným z najkritickejších bodov stavby, kde môže dochádzať k prenosu vlhkosti, tepelným mostom a ďalším poruchám. Správne navrhnuté a zrealizované detaily sú nevyhnutné pre dlhodobú funkčnosť a spoľahlivosť.

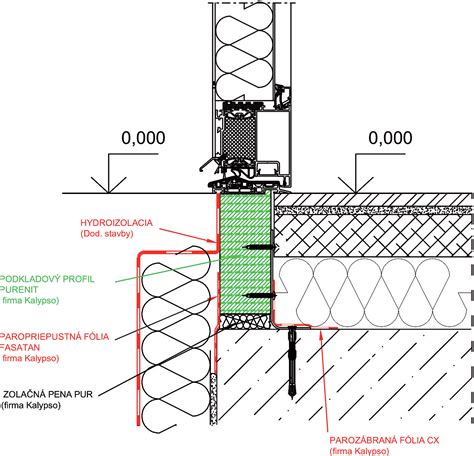

Terasy a Balkóny: Riešenie Prahov Dverí a Hydroizolácie

Pri detailoch terás je dôležité posúdiť najmä, či súčet hrúbok spádovej vrstvy, tepelnej izolácie a pochôdznych vrstiev nie je vo vyššej úrovni ako samotný prah dverí. Riešením môže byť dodatočné vyvýšenie prahu dverí, ktoré treba vykonávať súčasne s prípravou výplňových otvorov stavby, alebo zníženie vrstvy samotnej terasy, pričom sa však nedodržia požiadavky tepelnotechnickej normy. Ak je železobetónový preklad už hotový, neodporúča sa posúvať dvere smerom nahor, pretože by sa narušil architektonický vzhľad úrovne nadpraží okien a dverí.

Takisto sa zabúda aj na zásadu, že prah dverí musí byť vyššie ako úroveň terasy, aby sa zabránilo vnikaniu náporového dažďa do interiéru. Ak sa však vonkajší a vnútorný povrch pripraví v rovnakej úrovni, odporúča sa pred prahom vytvoriť dostatočne široký žľab a zakryť ho riedkou mriežkou, aby sa náporový dážď nemal možnosť dostať až do interiéru. Preto je vhodné, aby sa hydroizolácia končila 5 cm nad úrovňou terasy. Na ostatnej ploche terasy mimo prahu by sa mala izolácia končiť minimálne 15 cm nad poslednou povrchovou úpravou terasy. Keďže sa na túto požiadavku normy často zabúda, dochádza k vymŕzaniu spodných okrajov omietok fasád.

Ďalším problém je napríklad aj podbetónovanie prahu dverí namiesto podmurovania. V tomto mieste tak vzniká tepelný most, ktorý treba následne riešiť zložitejším detailom zateplenia. Pri terasách, ktorých povrchová krytina bude z keramických dlaždíc, treba zhotoviť betónový poter hrubý minimálne 5 cm, na ktorý sa dlažba uloží. Betónový poter sa totiž po rokoch vymŕzaním degraduje a povrch dlažby sa tiež naruší. Je to prirodzený dôsledok toho, že dažďová voda prenikne škárami medzi keramické dlaždice a nasiakne do betónového poteru. Pri intenzívnom premáčaní sa voda dostane do spodných vrstiev betónového poteru, kde v zimnom období opakovane zamŕza, čím dochádza k deštrukcii betónu. Zabrániť tomuto javu možno tak, že sa pod betónový poter položí tvarovaná drenážna rohož z plastu. Tá má v spodnej časti výrezy, aby voda z betónu mohla vytekať na povlakovú krytinu a odtiaľ v smere spádu do kanalizácie. Drenážne tvarovky bez otvorov v spodnej časti sú na tento účel nevhodné.

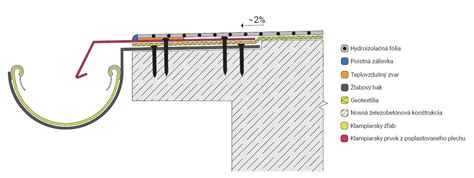

Ukončenie Povlakovej Krytiny na Zvislých Stenách

Ukončenie povlakovej krytiny na stene z pálených tehál či plynosilikátových tvárnic a hrubej vyrovnávacej cementovej omietke je pomerne jednoduché riešenie. Ak je však zvislé murivo železobetónové a zateplené kontaktným zatepľovacím systémom, odporúča sa v mieste prevýšenia izolácie 15 cm nad úrovňou terasy zamedziť vzniku tepelného mostu. Ak by sa povlaková krytina zhotovila priamo na povrchu betónovej plochy, bolo by treba ju prekryť tepelnoizolačnou vrstvou, väčšinou polystyrénom, ktorý nemôže byť v kontakte z termoplastickými fóliovými krytinami. Takýto systém však treba kotviť. Prevŕtanie hotovej krytiny ale môže spôsobiť kritickú poruchu, preto sa odporúča tento detail riešiť zateplením pod povlakovou krytinou na zvislej stene. Keďže však ukončenie nemôže byť na povrchu zateplenia, ale na pevnej betónovej stene, treba ho riešiť lištou v tvare Z. Nesprávne je ukončenie povlakovej krytiny na povrchu kontaktného zatepľovacieho systému. Kotvenie líšt narúša povrch fasády a vzniknutými škárami môže pod povlakovú krytinu vnikať dažďová voda. Ani povrch fasády nie je vždy dostatočne tesný - dilatáciami medzi zatepľovacími doskami môže vnikať voda tesne pod jej povrch, až sa dostane za povlakovú krytinu.

Zasklené Steny a Svetlíky

Často sa povlaková krytina kotví ihneď po osadení zasklenej steny a ukončuje sa priamo na ploche tejto steny, resp. svetlíka. Po pretmelení takéhoto ukončenia by malo byť všetko v poriadku, ale nemusí to tak byť. V mnohých veľkoplošných zaskleniach je totiž medzi jednotlivými dielmi skla a profilov zvislý kanálik, ktorým sa náporový dážď, prípadne kondenzát odvádza zvisle dole. Odtiaľ vteká pod povlakovú krytinu, ktorá je ukončená na povrchu zasklenej steny. Správnym riešením je preto vytvorenie prípravného profilu napríklad z hrubo poplastovaného plechu v tvare Z ešte pred osadením zasklenej steny. Profil tak svojím vyvýšeným tvarom zabraňuje vnikaniu vody poza povlakovú krytinu a termoplastická fólia pritavená na profil zasa stekaniu vody v zvislej škáre medzi zasklením. Takýto spôsob riešenia však musí byť uvedený už v projekte a nemožno ho riešiť až pri samotnej realizácii.

Vegetačné Strechy a Ich Okraje

Aby vegetačná strecha plnila svoju funkciu, musí časť zrážok zachytávať vo svojich vrstvách a prebytok odvádzať preč. Pri nedostatku vody totiž zahynú aj odolné skalničky, a keď je vody veľa, na streche sa vytvorí močarisko. Aby tento systém správne fungoval, odporúča sa na vegetačných strechách použiť drenážno-akumulačné tvarovky a rôzne druhy substrátov; výsadbu treba navrhnúť pre ten-ktorý druh súvrstvia. Dôležité je zohľadniť na týchto strechách aj starostlivosť o vegetáciu (pretrhávanie, zalievanie).

Správne navrhnutá vegetačná strecha by mala okrem súvrstvia obsahovať i riešenie okrajov vegetačných vrstiev obrubníkmi, zabudované pevné body, na ktorých sa môžu ukotviť pracovníci, aby tak predišli prípadnému pádu pri údržbe zelene, ako aj predeľovacie polia zo štrku, zabraňujúce rozšíreniu prípadného požiaru po streche. Aby mohla vegetačná strecha správne fungovať dlhé roky, musí sa správne technicky navrhnúť a následne i zrealizovať.

Bežné Poruchy Strešných Krytín a Ich Príčiny na Rozhraní s Murivom

Ploché strechy existujúcich panelových bytových domov vykazujú množstvo nedostatkov a porúch. Okrem zlých tepelno-technických parametrov nevyhovujú ani z pohľadu hydroizolačnej techniky. Z hľadiska funkčnosti a spoľahlivosti plochých striech, predovšetkým ich hydroizolačného systému, je nutná ich obnova. Medzi najčastejšie poruchy patria:

• Odlupovanie a pľuzgiere: Odlupovanie častí samotnej povlakovej krytiny strechy, alebo prenikanie vlhkosti do materiálu povlakovej krytiny a vznik drobných pľuzgierov v nej, čo má za dôsledok výrazné zníženie hydroizolačnej spoľahlivosti a životnosti povlakovej krytiny a tým i celej strechy.
• Zmrašťovanie: Poškodzovanie povlakovej krytiny od pohybu podkladu, alebo v prípade povlakových krytín ich vzájomné oddeľovanie, prípadne deformácia niektorých detailov (napr. prestupy cez strechu). Táto problematika je u renomovaných výrobcov pomerne dobre zvládnutá, avšak stále sa vyskytujú prípady porúch v dôsledku použitia nevyhovujúcich materiálov alebo nedodržanej technológie aplikácie.
• Trhliny: Postupné prenikanie zrážkovej vody do materiálu a neskôr vysoké riziko straty hydroizolačnej funkcie. Súvisia najčastejšie s nekvalitou hmoty, z ktorej je krytina vyrobená, alebo s použitím výrobkov, ktoré nie sú určené na aplikáciu v streche, prípadne s nesprávnym skladovaním materiálu alebo nevhodnými podmienkami pri aplikácii.
• Nesprávne spájanie: Tento problém je v niektorých prípadoch na prvý pohľad neviditeľný a zistí sa až pri podrobnejšej a odbornej obhliadke strechy. Predchádzať mu možno výberom realizačnej firmy s vysokou kvalitou práce, disciplínou a zručnosťou pracovníkov.
• Nesprávne riešenie detailov: Má za dôsledok riziko zatekania strechy v detailoch. Zabezpečenie strechy proti účinkom vetra je komplikovaná a rozsiahla problematika, ktorá sa musí individuálne zvážiť pre každý prípad strechy osobitne.

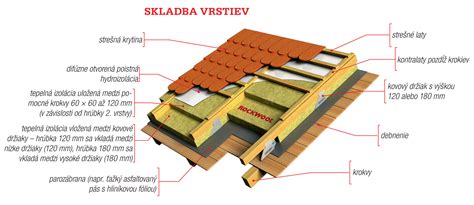

Zateplenie Šikmej Strechy Nad Krokvami ako Príklad Integrovaného Návrhu

Zateplenie šikmej strechy je nielen osvedčený spôsob, ako zabrániť únikom tepla počas zimných mesiacov, ale aj spôsob, ako využiť podkrovný priestor na bývanie. Okrem systému zateplenia medzi a pod krokvami sa stále častejšie realizuje systém zateplenia nad krokvami, kde sa izolácia ukladá na vopred pripravené celoplošné debnenie. Tento systém ukazuje komplexný prenos zaťaženia a uchytenie jednotlivých vrstiev k nosnej konštrukcii.

Postup montáže tepelnej izolácie nad krokvami:

1. Uloženie parobrzdy: Parotesná izolácia sa ukladá na vopred pripravené celoplošné debnenie, často na báze polyamidu s priľnavou povrchovou úpravou.
2. Osadenie námetkov: Na dorovnanie výškovej úrovne sa v mieste odkvapovej hrany najskôr osadí tzv. námetok alebo iná alternatívna konštrukcia.
3. Zakladacia fošňa: Na námetky alebo inú alternatívnu konštrukciu sa osadí zakladacia fošňa alebo hranol, za ktorý sa ukladajú vrstvy tepelnej izolácie. Ako prvú možno začať ukladať výplňovú izoláciu.
4. Montážne izolačné hranoly: Tepelná izolácia sa na ploche strechy kladie medzi montážne izolačné panely buď na báze minerálnej vlny, alebo polystyrénu, ktoré sa ukladajú vo vzájomných rozstupoch 600 alebo 1 200, prípadne 1 300 mm v závislosti od rozmeru výplňovej izolácie. Šírka výplňovej tepelnej izolácie má byť vždy približne o 1 až 2 cm väčšia ako rozstup medzi hranolmi, aby v konštrukcii po rozopretí dostatočne držala.
5. Výplňová izolácia: Po upevnení montážnych hranolov na časti konštrukcie sa medzi ne vloží výplňová tepelná izolácia.
6. Kontralaty: Po uložení tepelnej izolácie sa pomocou dvojzávitových skrutiek pripevnia kontralaty (min. 60 × 40 mm), čím sa celá konštrukcia stane únosnou. Kontralaty sa pripevňujú skrutkami až do krokiev, pričom skrutka je po montáži uchytená v krokve do hĺbky 90 mm. Vzdialenosť medzi skrutkami je potrebné stanoviť statickým výpočtom. Na upevnenie každej kontralaty je potrebné použiť aspoň štyri skrutky.
7. Upevnenie kontralát: Na správne dotiahnutie skrutiek je vhodné použiť špeciálny montážny nadstavec a kontralaty vopred predvŕtať, pričom priemer diery by mal byť maximálne 6 mm. Pri doťahovaní skrutiek sa osvedčilo podoprieť kontralatu tzv. koníčkom.
8. Doplnková izolácia: Priestor medzi kontralatami možno vyplniť ďalšou vrstvou tepelnej izolácie, čím sa prekrývajú spoje a zlepšuje celková tepelná účinnosť.
9. Poistná hydroizolácia: Na uloženú tepelnú izoláciu sa postupne uloží difúzne otvorená poistná hydroizolácia. V mieste upevnenia kontralát sa na difúznu fóliu nalepia tesniace pásky, aby sa zabránilo perforácii poistnej hydroizolácie, čo by mohlo mať za následok zatekanie vody do izolačného súvrstvia.
10. Strešná krytina: Po zaskrutkovaní všetkých skrutiek je konštrukcia únosná a pripravená na uloženie strešnej krytiny.

Bezpečnosť Práce na Strechách a Normatívne Požiadavky

Bezpečný prenos zaťaženia a stabilita strešnej konštrukcie idú ruka v ruke s bezpečnosťou osôb pohybujúcich sa na streche. Najnovšia verzia normy STN 73 1901 platná od roku 2005 hovorí, že v súvislosti s návrhom konštrukcie strechy musí byť vyriešený bezpečný prístup, umožňujúci jej kontrolu, údržbu a opravu zariadení na streche. Táto norma sa týka všetkých novostavieb a projektanti by ju mali zohľadňovať pri navrhovaní striech budov.

Nebezpečenstvo Pádu zo Striech Budov

Pre osoby pohybujúce sa na rovnej streche vzniká riziko pádu hlavne v blízkosti nechráneného okraju a svetlíkov a tiež v častiach strechy s krehkou strešnou krytinou (napr. polykarbonát). Pri šikmých strechách hrozí zosunutie a následný pád cez okraj strechy - rizikovou sa tak stáva celá plocha strechy.

Základné Kritériá pre Návrh Zabezpečenia Proti Pádu

Ochranu proti pádu na strechách budov je možné riešiť pomocou zábradlia alebo horizontálneho istiaceho systému. Tiež je potrebné myslieť na prístupový rebrík - pri dĺžke nad 5 metrov musí byť rebrík vybavený istiacim systémom. Pri návrhu istiaceho systému je dôležité zvážiť:

• Komplexná ochrana: Používateľ je chránený na všetkých miestach, kde hrozí riziko pádu - okraj strechy, svetlíky, prístupový rebrík.
• Voľnosť pohybu: Istiaci systém neobmedzuje pracovníka pri pohybe po streche - nie je potrebné sa prepínať medzi kotviacimi bodmi, bežec voľne prechádza cez kotvenie lankového alebo koľajničkového systému.
• Jednoduchosť používania: Používanie systému je jednoduché - nevyžaduje si špeciálne školenia a zručnosti, minimalizuje sa možnosť nesprávneho použitia.
• Efektívne financovanie: Typ systému volíme s ohľadom na frekvenciu používania tak, aby vaša strecha bola kompletne zabezpečená a zároveň, aby boli vaše finančné prostriedky použité efektívne.

Medzi spoľahlivé istiace systémy vhodné pre akúkoľvek strechu patria horizontálne lankové systémy, horizontálne koľajničkové systémy a kotviace body. Kotviace prvky pre rôzne typy strešných systémov (trapézový plech, falcovaný plech, PVC krytina, asfaltová krytina, betónová škridla, keramická škridla, eternit, zelená strecha) musia byť navrhnuté s garanciou zachovania vodotesnosti.
