V rámci technickej pomoci projektantom ponúkame doplnok CADPremac na uľahčenie projektovania s našimi produktami v projekčných programoch BrisCAD a AutoCAD. Doplnok CADPremac uľahčí implementáciu produktov Premac do vašich projektov. Nájdete v ňom databázu dlažieb, terasových platní, plotov, obrubníkov, schodov a svahových prvkov. Zrýchlite si projektovanie s našim doplnkom CADPremac v projekčných programoch BrisCAD a AutoCAD.
Betónové uholníky Elko® a Elko® flair

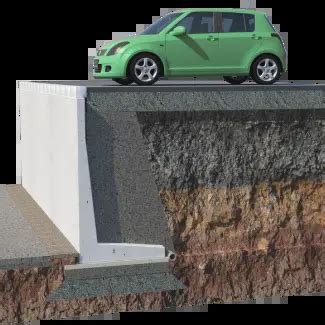

Betónový uholník Elko® flair je praktickým a rýchlym riešením pre spevnenie svahu ako spoľahlivý oporný múr v rôznych terénnych podmienkach. Uholníky Elko® flair sú dizajnovo atraktívne a pritom nevylučujú funkčné aspekty a požiadavky na konštrukčnú rôznorodosť. V akýchkoľvek lokálnych podmienkach vo vzťahu k výške, zaťaženiu a miestnym pomerom ponúkajú vždy najvýhodnejšie riešenie.
Dômyselné výškové odstupňovanie uholníkov umožňuje vytvoriť opornú stenu v rôznych výškových podmienkach vo veľmi krátkom čase. Niekoľko konštrukčných výškových prvkov dáva v projekčnej fáze dostatok voľnosti na použitie v krajinotvorbe, pri projektovaní záhradných úprav, vjazdov do garáží a vyrovnávaní terénnych rozdielov.
Technické parametre a statika
Oceľová výstuž a dĺžka päty jednotlivých stien sa volia na základe statických parametrov. Uholníky sú navrhnuté s oceľovou výstužou a optimálnou dĺžkou päty stien podľa statických parametrov. Pre zaťažovacie stavy 1, 2, 3, 3A, 4, 5, 5B, 6. Uvedené zaťažovacie stavy pokrývajú situácie, ktoré sa môžu vyskytnúť v záhradnej a krajinnej zástavbe, ako aj v pozemnom staviteľstve a dopravných stavbách.
Prehľad vybraných formátov (Pohľadový betón)
| Výška (cm) | Šírka (cm) | Päta (cm) | Hmotnosť (kg) |
|---|---|---|---|
| 55 | 50 | 30 | 100 |
| 80 | 50 | 50 | 168 |
| 105 | 50 | 60 | 215 |
| 130 | 50 | 70 | 265 |
| 155 | 50 | 85 | 325 |
Instalace šindelů obdélníkového tvaru
Montáž a manipulácia
Na vykladanie a osadenie sú na zadnej strane podľa veľkosti uholníka 1, 2 alebo 3 prepravné kotvy. Transportné a montážne kotvy sú pripevnené v spodnej oblasti (v ťažisku uholníka). POZOR! Okrem prepravných kotiev sa na uholníku môžu nachádzať aj kotvy, ktoré slúžia len na montážne ukotvenie. NIE NA PREPRAVU!
- Pri zakladaní uholníkov výšky 105 až 155 cm je potrebné vyrobiť cca 20-30 cm hrubú nosnú vrstvu z betónu C12/15.
- Uholníky po vzájomnom spojení a prisypaní výplňovou zeminou tvoria stabilný homogénny oporný múr.
- Zvlášť pri oporných stenách, ktorých výška presahuje 1 m, je potrebné vzájomné spojenie realizovať cez oká zabudované v hornej zvislej časti steny.

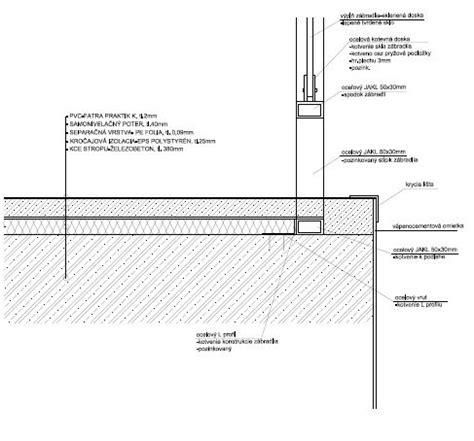

- Hrúbka steny uholníka Elko® je 12 cm, čo umožňuje niekoľko riešení umiestnenia zábradlia.
Ak namiesto pohľadového betónu preferujete jednotný farebný vzhľad, uholníky môžete natrieť špeciálnou farbou na betón. Uholníky sa vyrábajú v súlade s normami STN EN 15258 (Prvky oporných múrov) a STN EN 206 (Betón).
