Rekonštrukcia domov z nepálenej tehly: Preklady nad otvormi a výzvy sanačných prác

Budovy postavené do začiatku 20. storočia sa realizovali prevažne z prírodných materiálov, ako sú kameň, drevo, hlina, prípadne pálená tehla (tá sa však rozšírila až na prelome 19. a 20. storočia). Nepálená tehla je často spájaná s nízkou kvalitou a nedokonalosťou, ale napriek tomu celá tretina ľudstva ešte stále býva v domoch z tejto tehly. Vďaka priaznivému vplyvu hliny, a teda aj stavieb postavených z hliny na zdravie človeka sa zachované objekty stávajú čoraz častejšie predmetom rekonštrukcií a sanácií. Hlinené stavby predstavujú z pohľadu trvalej udržateľnosti a vytvárania prostredia neškodného pre zdravie ľudí vhodné riešenie.

Hlinené steny dokážu dýchať a udržiavať príjemnú vlhkosť ovzdušia, majú vynikajúce zvukovoizolačné vlastnosti, filtrujú prach a absorbujú škodlivé látky. Avšak, na rekonštrukciu týchto starých domov je potrebný odborník, ktorý dokáže správne vybrať materiály a zabezpečiť, aby stará stavba zostala staticky bezpečná. Rekonštrukcia starých stavieb ponúka možnosť zachovať si charakteristický vzhľad a využívať výhody, ktoré nepálená tehla ponúka.

Tradičné materiály a ich výzvy pri rekonštrukcii

Pri výbere vhodnej sanačnej metódy hlinených stavieb a spôsobe jej realizácie zvyčajne prevláda snaha primárne využiť všetky rezervy existujúcej konštrukcie, napríklad jej predimenzovanie alebo možnosť znížiť jej vlastnú tiaž (odstránenie hrubej vrstvy násypov na strope, výmena ťažkej krytiny za ľahkú). Na sanáciu základových konštrukcií, stien a pilierov bol v minulosti vypracovaný celý rad sanačných techník. Nie všetky techniky sú však pre stavby z nepálenej hliny vhodné.

Sanácia základov hlinených stavieb

Základy hlinených stavieb sú takmer výhradne kamenné, murované na hlinenú maltu. Poruchy môžu byť spôsobené vymývaním hlinenej malty vplyvom prúdiacej podzemnej vody, zle realizovaným murovaním alebo ich preťažením. Postup opravy je podobný ako pri prehĺbení základovej škáry. Kamene z priestoru základu sa v krátkych úsekoch vyberajú a nanovo zabudovávajú. Ak nejde o historicky cennú stavbu, odporúča sa realizovať nové základy z betónu prekladaného kameňom. Do betónu možno vkladať očistené kamene z pôvodného základu. Každá úprava základu sa vo väčšine prípadov spája s vkladaním dodatočnej hydroizolácie proti zemnej vlhkosti. Hydroizolácia akéhokoľvek druhu sa musí umiestniť pod hlineným stavivom.

Prehĺbenie základovej škáry a podbetónovanie

Prehĺbenie základovej škáry sa realizuje v prípade rozširovania existujúcich základov, pri ich nedostatočnej hĺbke, výmene alebo v prípade, že treba základovú konštrukciu doplniť. S podbetónovaním a podmurovaním sa súčasne realizuje dodatočné vloženie hydroizolácie proti zemnej vlhkosti. Podbetónovanie sa realizuje v úsekoch dlhých asi 1 m. Úseky susediace s podbetónovaným úsekom musia byť vždy v dvojnásobnej dĺžke, ako je dĺžka podbetonávky, a podopreté pôvodnou zeminou alebo už novou funkčnou základovou konštrukciou. Ide o manuálnu technológiu, ktorou sa pri dodržaní správneho postupu dosahuje vždy želaný výsledok.

Na zhotovenie podmurovky sa odporúča použiť kameň, betónové tvárnice alebo prostý betón prekladaný kameňmi. Hlinené murivo treba vždy nad podbetónovaným úsekom zabezpečiť. Jeho ťahové pevnosti sú zanedbateľné, a preto by mohla vypadnúť časť muriva. V praxi sa osvedčilo napríklad použitie dvoch uholníkov, ktoré sa vkladajú oproti sebe do škáry hlineného muriva a upevňujú sa vzájomným zoskrutkovaním. Po vytvrdnutí základu sa uholníky odstránia a použijú na vyhotovenie ďalšieho úseku.

Rozšírenie základov a injektáž podzákladia

Rozšírením základov sa zväčšuje veľkosť kontaktnej škáry medzi základom a podložím, čím sa znižuje veľkosť napätia pod základom a zvyšuje bezpečnosť. Táto metóda sa uplatňuje v prípade plánovaného zvýšenia záťaže základovej škáry nadstavbou alebo zmenenou prevádzkou, alebo pri jej nedostatočnej únosnosti. Pri metóde prehĺbenia základu so zachovaním pôvodnej základovej konštrukcie sa znižuje napätie v základovej škáre. V prípade hlinených stavieb je dôležité, aby sa spodná hrana hlineného muriva nachádzala aspoň 0,5 m nad oceľovými profilmi, inak hrozí jeho porušenie sústredeným zaťažením. Na zabezpečenie správneho spolupôsobenia rozšírených základov treba bočné steny existujúceho základu očistiť od hliny a vyškrabať povrchové škáry. Vďaka tomu sa dosiahne zatečenie betónu do všetkých nerovností povrchu a požadované zvýšenie súdržnosti starej a novej časti.

Ďalším možným spôsobom prehĺbenia a rozšírenia základovej škáry je injektáž podzákladia. Táto metóda sa používa na sanáciu hlinených stavieb v minimálnom množstve. Ide o metódu vhodnú predovšetkým pre pamiatkovo chránené stavby, pri ktorých je zámer zachovať pôvodné nedostatočné riešenie. Vo väčšine prípadov sa uplatňuje pri veľkých stavbách.

Odľahčenie základovej konštrukcie

Na zníženie napätia v základovej škáre možno použiť veľmi účinný spôsob odľahčenia. Odľahčenie sa dosiahne vložením podpier do exponovaných miest, ktorými sa prenáša časť zaťaženia do novobudovaných základov. Toto riešenie sa často uplatňuje aj v prípadoch, keď základová konštrukcia síce vyhovuje, ale v niektorých miestach nastáva kumulácia zaťaženia a následne jej preťaženie. Dodatočné podpery možno vkladať do konštrukcie steny, takže sa nenarúša vnútorný priestor. Zvyčajne sa používajú podpery z ocele alebo dreva.

Sanácia hlinených stien a pilierov

Hlinené konštrukcie murované a ubíjané vyžadujú rozličné druhy sanačných opatrení v závislosti od ich kvality, stupňa poruchy a od budúceho zaťaženia. Sanačné techniky, ktoré možno použiť, majú obmedzený rozsah. Opravy a zosilňovanie muriva sa realizujú vždy na základe statického prieskumu. Opravou murovaného prvku sa má zabezpečiť jeho ďalšia funkčnosť. Murivo sa dopĺňa v prípade narušenej alebo chýbajúcej časti muriva, pričom ostatná časť prvku je v relatívne dobrom stave. Najčastejšie sa takéto poruchy vyskytujú na obvodovom murive, ktoré nie je chránené proti lokálnemu prenikaniu vody (nevyhovujúce odkvapy, únik vody z chybného potrubia, mechanické poškodenie a podobne).

Rovnako sa táto metóda uplatňuje pri zamurovávaní, napríklad pri zmene okenných alebo dverných otvorov. Premurovať treba aj miesta lokálne poškodené napríklad v dôsledku rozpadu tehál v stene. Podmienkou zabezpečenia spoľahlivosti opravovaného prvku je použitie materiálu s pevnosťou vyššou, ako je jeho pevnosť, a riadne spojenie domurovky s existujúcou konštrukciou. Treba počítať s dotvarovaním nového vkladaného prvku v murive.

Hĺbkové škárovanie muriva

K metóde dopĺňania muriva patrí aj dopĺňanie malty v škárach tvoriacich lícovú vrstvu stien. Hĺbkovým škárovaním sa zvyšuje pevnosť a celistvosť muriva nahradením okrajových alebo vypadnutých vrstiev pôvodnej malty novou. Čiastočne sa tým obnoví únosnosť muriva, zabráni sa prenikaniu vody pochádzajúcej z dažďa, prípadne topiaceho sa snehu do jadra muriva a predĺži sa jeho životnosť. Pred začatím samotného škárovania treba mechanicky odstrániť zvyšky malty. Po rozmiešaní vo vode ich možno opätovne použiť. Pri hĺbkovom škárovaní sa vymení, prípadne doplní zvetraná malta v ložných a styčných škárach do hĺbky asi 40 mm. Hĺbkové škárovanie sa odporúča použiť na povrchovo narušené murivo.

Ochrana proti vonkajším vplyvom a stabilizácia konštrukcií

Ochrana proti vonkajším vplyvom zahŕňa realizáciu vnútorných aj vonkajších omietok, prípadne zateplenie a realizáciu obkladov. Konštrukčný prvok alebo celá nosná konštrukcia sa najčastejšie stabilizuje proti vychýleniu zopnutím, podoprením, prípadne iným typom kotvenia. Účelom zopnutia je zabezpečiť opravovanú časť konštrukcie v požadovanej polohe, a tým umožniť jej ďalšie využívanie.

Zvýšenie tuhosti stavby a stuženie

Hlinené stavby s drevenými trámovými stropmi patria medzi budovy s poddajnými stropnými konštrukciami, ktoré nie sú schopné prenášať vodorovné zaťaženie. Ani kvalitne realizovaným uložením trámov na murivo sa nezabezpečí pevný styk steny a stropu. Aby sa zabezpečila spoľahlivosť hlinených stavieb, treba realizovať ich stuženie, ktorým sa dosiahne prenos vodorovného zaťaženia do zvislých stien. Stuženie objektu možno zabezpečiť ich zopnutím a zvýšením tuhosti stropných konštrukcií. Zopnutie budov sa odporúča realizovať preventívne pri všetkých rekonštrukciách, pretože staré hlinené stavby nemajú zvyčajne nijaké horizontálne stuženie.

Pred samotným zopnutím je nevyhnutné zabezpečiť zvýšenie tuhosti stropných konštrukcií. Vytvorenie tuhej stropnej dosky. Na záklop sa diagonálne uloží ďalšia vrstva drevených dosiek, čím sa vytvorí tuhá stropná doska. Dosky sa na záklop a na nosné trámy plošne priskrutkujú a po obvode prikotvia masívnym olištovaním do stien.

Spôsoby stuženia a horizontálneho spínania

Výmena poškodeného dreveného stropu za nový, uložený na novovybudovaný železobetónový veniec. Železobetónový veniec je vhodným doplnkom hlinených stavieb. Spínanie sa realizuje v horizontálnej úrovni stropov. Možno použiť niekoľko spôsobov. Klasický spôsob pomocou guľatiny zakotvenej do oceľových dosiek je vhodný pre stavby s neporušenými stenami. Keďže možnosť zatlačenia oceľových dosiek do relatívne mäkkého hlineného muriva je obmedzená, odporúča sa na dosiahnutie roznosu zaťaženia na väčšiu plochu muriva umiestniť pod dosku odrezok fošne z dubového dreva. Pri stenách s väčším poškodením sa odporúča ich umiestnenie po obvode.

Príliš razantné riešenie predstavuje pre hlinené murivo použitie predpínacej techniky. Vhodnejšie je spevniť strop v jeho rovine celoplošným prikotvením fošien alebo dosiek na drevenú bázu (napríklad na dosku OSB) a k stropnej konštrukcii kotviť stenu po obvode sériou drobných kotiev. Množstvo vkladaných oceľových prvkov by sa malo vzhľadom na prírodný materiálový základ hlinených stavieb obmedziť na minimum. Zopnutím objektu sa zabezpečí pohyb stien len v horizontálnom smere.

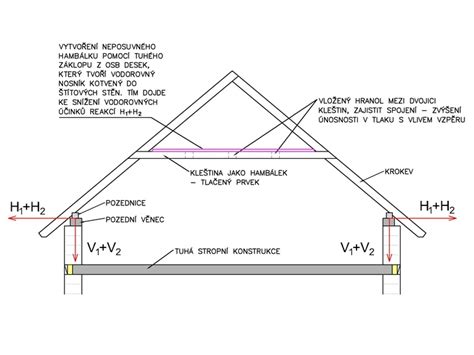

So zvýšením tuhosti objektu treba zároveň odstrániť akékoľvek horizontálne zaťaženie vnášané do budovy. Najčastejšou príčinou vnášania horizontálnych síl do hlinených stavieb je nevhodne navrhnutý a realizovaný krov. Pôvodné strechy hlinených stavieb boli hambálkové. Hambálok sa nachádzal na úrovni stropu a prenášal vodorovné zaťaženie z každého páru krokiev. Do zvislých stien sa tak prenášalo iba vertikálne zaťaženie.

Previazanie rohov stien

Previazanie rohov stien možno dodatočne realizovať navŕtanými tŕňmi do muriva, ktoré sa osadia pod uhlom 15° a zainjektujú. Namiesto oceľových tŕňov možno použiť dubové tyče z vetvičiek s ošúpanou kôrou. Kolmé vnútorné steny sa previažu s obvodovými a zošijú sa rohy. Obvodové steny sa následne prikotvia k stropnej konštrukcii.

Preklady nad otvormi v hlinených stavbách

Preklady nad otvormi sa realizujú zvyčajne z dreva, menej často sa realizujú klenby z hlinených tehál. V minulosti sa používali dubové laty alebo fošne, výnimkou neboli ani trámiky zo smrekového dreva. Drevené prvky vkladané do stien sa zvyčajne preventívne proti hnilobe konzervovali, a to namáčaním do vápna, opaľovaním povrchu a podobne. Na hornú hranu muriva sa pod úrovňou stropu umiestňovala fošňa alebo trámik, ktorými sa roznášalo bodové zaťaženie zo stropných trámov na väčšiu plochu a zároveň slúžili ako drevený pomúrnicový veniec. Drevené preklady sú zvyčajne poškodené hnilobou, preto ich treba vymeniť za nové. Dôležitá je dostatočná úložná dĺžka, ktorá má byť v porovnaní s úložnou dĺžkou na murive z pálených tehál aspoň dvojnásobná.

Na hornú hranu podkrovnej nadmurovky sa ukladali pomúrnice, do ktorých sa kotvili prvky krovu. V prípade stien s väčšou voľnou výškou sa do muriva vkladali drevené trámy, a to v polovici výšky steny, nad úrovňou nadokenných a naddverných prekladov, ktorými sa mala stena stužiť.

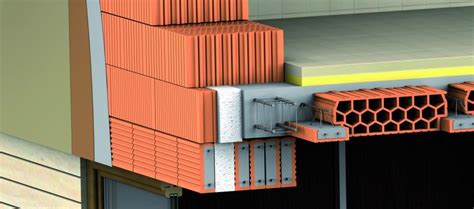

Moderné preklady a ich aplikácia v hlinených stavbách

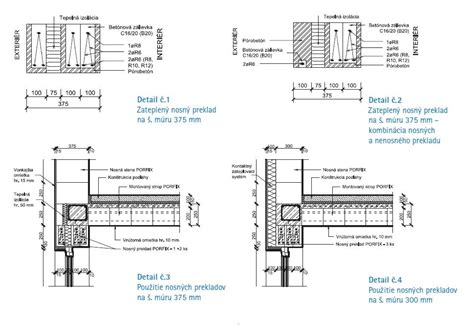

Preklady predstavujú organickú súčasť tehlového stavebného systému. Keramické preklady pre okná a dvere sú vyplnené tvarovky a sú súčasťou tehlového systému. Tak ako tehly aj tvarovky pre preklady sú vyrobené z prírodného materiálu - hliny. Celá produktová rada vzniká vypaľovaním v tehliarskej peci, kde sa teplota pohybuje okolo 900° C. Vďaka výpalu tehliarske výrobky získavajú svoj nezameniteľný charakter a mnohé výhody oproti ostatným murovacím materiálom, ktoré sa vyrábajú mokrou technológiou. Tehly a tvarovky pre preklady vychádzajú z pece v absolútne suchom stave bez akejkoľvek výrobnej vlhkosti.

Počas výpalu prebehnú v materiáli nevratné fyzikálno-chemické zmeny a tehla, rovnako ako preklady, nadobúdajú tvarovú a rozmerovú stabilitu. Objemové zmeny pálených stavebných materiálov v dôsledku vysychania alebo navlhnutia sú prakticky nulové. U tehlového muriva a prekladov je riziko vzniku trhlín znížené na minimum, preto je veľmi dobrým podkladom pod omietky. Keramické preklady nadobúdajú úplnú únosnosť až po osadení do cementovej malty. V obvodovom murive sa preklady kombinujú s tepelnou izoláciou, čím sa odstránia tepelné mosty. Preklad sa má správne osadiť na maltové lôžko. Pri osadení prekladov okien a dverí do obvodového muriva, je dôležité dodržať statický návrh, ktorý určí počet prekladov na stavbe. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov, v závislosti od hrúbky steny. Pri obvodovom murive bežne osádzame jeden nosný preklad z exteriérovej strany a zvyšné nosné preklady z interiéru. Zvyšok priestoru sa vyplní tepelnou izoláciou.

Hrúbka ložnej škáry správne zabudovaného prekladu má byť rovnaká ako hrúbka muriva.

Tepelná izolácia a "modrá strecha"

V prípade hlinených stavieb nie je vhodné použiť na zateplenie polystyrén, pretože je nepriedušný a zabraňuje prestupu vodnej pary smerom k vonkajšiemu povrchu konštrukcie. Pri zateplení treba zabezpečiť, aby sa tepelnoizolačným systémom neuzavrela prievzdušnosť hlineného muriva. To možno dosiahnuť použitím odvetranej fasády. Odporúča sa použitie kontaktného tepelnoizolačného systému alebo prevetrávanej fasády so vzduchovou medzerou. Je nevyhnutné, aby sa použila tepelná izolácia na báze prírodných materiálov alebo minerálnych vlákien.

Hoci téma spomína „modrú strechu“, predložený text sa nezaoberá farebnými aspektmi strešnej krytiny, ale skôr jej konštrukčnými a izolačnými vlastnosťami. Správne zateplenie strechy a fasády je kľúčové pre energetickú efektívnosť a dlhodobú udržateľnosť hlinenej stavby.

Prehľad materiálov pre tepelnú izoláciu hlinených stavieb

Na zateplenie domu sa často používajú rôzne materiály, pričom každý má svoje špecifické vlastnosti. Dôležité je vybrať taký, ktorý je vhodný pre konkrétny typ stavby a jej požiadavky na paropriepustnosť. Projektanti robia odborný výpočet podľa platných technických noriem, kde sa zohľadňujú v skladbe konštrukcie použité materiály, ich hrúbky, lokalita a funkcia stavby.

Tabuľka 1: Prehľad vybraných tepelných izolácií a ich charakteristiky

Je dôležité používať overené certifikované skladby jednotlivých výrobcov a komplexné systémy. Zateplenie domu je v prvom rade o znížení nákladov na kúrenie, ale aj o zabezpečení zdravej a trvanlivej konštrukcie.
