Na začiatku svojej cesty za vysnívaným domom mnohí kladú dôraz na dlhú životnosť a minimálnu potrebu opráv a rekonštrukcií. Dôležitou súčasťou kvalitnej hrubej stavby sú správne zvolené a osadené preklady nad okennými a dvernými otvormi. Keramické preklady predstavujú organickú súčasť tehlového stavebného systému Porotherm, čím zaručujú homogénne a spoľahlivé riešenie pre váš dom.
Výroba a základné vlastnosti keramických prekladov Porotherm

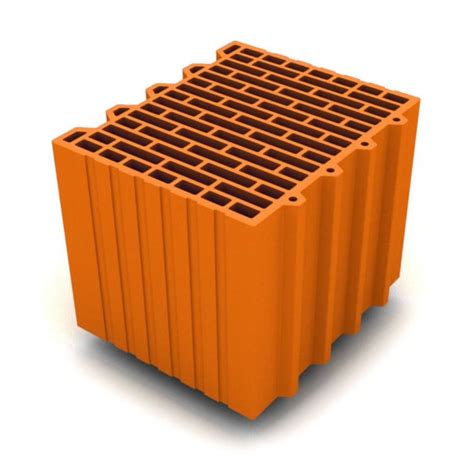

Keramické preklady pre okná a dvere sú vyplnené tvarovky a sú súčasťou tehlového systému portfólia Porotherm. Tak ako tehly, aj tvarovky pre preklady sú vyrobené z prírodného materiálu - hliny. Celá produktová rada Porotherm vzniká vypaľovaním v tehliarskej peci, kde sa teplota pohybuje okolo 900° C. Vďaka výpalu tehliarske výrobky získavajú svoj nezameniteľný charakter a mnohé výhody oproti ostatným murovacím materiálom, ktoré sa vyrábajú mokrou technológiou. Tehly a tvarovky pre preklady vychádzajú z pece v absolútne suchom stave bez akejkoľvek výrobnej vlhkosti.
Počas výpalu prebehnú v materiáli nevratné fyzikálno-chemické zmeny a tehla, rovnako ako preklady, nadobúdajú tvarovú a rozmerovú stabilitu. Objemové zmeny pálených stavebných materiálov v dôsledku vysychania alebo navlhnutia sú prakticky nulové. U tehlového muriva a prekladov je riziko vzniku trhlín znížené na minimum, preto je veľmi dobrým podkladom pod omietky. Keramické preklady Porotherm sú tzv. prefabrikátmi. Znamená to, že výrobok, v tomto prípade preklad, je certifikovaný a pravidelne testovaný výrobok s garantovanými technickými parametrami od výrobcu. Pri správnej montáži poskytuje záruku, že konštrukcia s použitím prekladu bude plniť svoju funkciu.
Typy prekladov Porotherm pre rôzne požiadavky
Systém Porotherm ponúka rôzne typy prekladov, ktoré sú navrhnuté pre špecifické aplikácie a hrúbky stien, vždy s cieľom zabezpečiť optimálnu statiku a tepelnú izoláciu.
Preklady POROTHERM KP 23,8
Preklady POROTHERM KP 23,8 sú prefabrikáty betónované do špeciálnych keramických tvaroviek, ktoré vytvárajú priestor pre súvislý betónový prierez vystužený betonárskou výstužou. Číslo v názve označuje výšku prekladu v cm. Tieto preklady sú samostatne nosné ihneď po zabudovaní. Ich výška je zhodná s výškou tehál POROTHERM P+D.
Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov v závislosti od hrúbky steny. Veľkou prednosťou prekladov KP 23,8 je to, že sa v rámci neho dá jednoducho a bezproblémovo vyriešiť tepelná izolácia prekladu v celej výške. Preto sú vhodné najmä na preklenutie otvorov v obvodových stenách. Ak sú v obvodovej stene navrhnuté výšky parapetov a okenných otvorov v celých násobkoch výšky tehál, preklady KP 23,8 sa dajú použiť bez potreby rezania tehál na vyrovnanie výšok.
Technické údaje POROTHERM KP 23,8:
- Prierez b x h: 70 x 238 mm
- Dĺžka l: 1000 - 3500 mm
- Dĺžkový modul: 250 mm
- Hmotnosť: 35 kg/m
- Súčiniteľ tepelnej vodivosti λ: 1,00 W/m.K
- Materiály: keramická tvarovka UZ 238/70, betón C 25/30
Minimálna dĺžka uloženia prekladov KP 23,8 je do dĺžky 1750 mm: 125 mm, pre dĺžky 2000 mm a 2250 mm: 200 mm a pre dĺžky 2500 mm a 3500 mm: 250 mm.
Preklady Porotherm KP 7
Preklady Porotherm KP 7 sú prefabrikáty, betónované do špeciálnych keramických tvaroviek, ktoré vytvárajú priestor pre súvislý betónový prierez vystužený betonárskou výstužou. Preklady Porotherm KP7 sú samostatne nosné ihneď po vybudovaní. Ich výška je zhodná s výškou tehál Porotherm. Vyrábajú sa v dĺžkach od 1,00 m do 3,25 m odstupňovaných po 0,25 m pre rozpony 0,75 až 2,75 m. Preklad má v reze rozmery 70 x 238 mm. Preklady KP 7 netreba počas montáže podopierať.
Predpäté preklady Porotherm KPP 10 a KPP 12
Keramické preklady Porotherm KPP 10 sú prefabrikáty z predpätého betónu zhotovené do keramických tvaroviek. Číslo v názve označuje šírku prekladu v cm. Samotné preklady nie sú nosné. Nosný prvok, tzv. spriahnutý preklad, vznikne z potrebného počtu prekladov Porotherm KPP 10 až po zhotovení murovanej alebo betónovej tlačenej zóny nad prekladom. Predpäté preklady Porotherm KPP 10 tvoria ťahanú oblasť prierezu spriahnutého prekladu. Majú univerzálne použitie v murovaných stenách pre otvory okien a dverí s rozpätím 0,75 až 3,00 m.
Keramické predpäté preklady Porotherm KPP 12 sa vyrábajú v dĺžkach od 1,00 m do 3,00 m odstupňovaných po 250 mm pre rozpätia otvorov 0,75 až 2,75 m. Podobne ako KPP 10, samotný preklad KPP 12 nie je nosný (zaťažiteľný). Kompletný preklad s patričnou únosnosťou, tzv. spriahnutý preklad, vzniká po nadmurovaní alebo nadbetónovaní tlačenej oblasti. Predpäté preklady Porotherm KPP 12 tvoria ťahanú oblasť prierezu spriahnutého prekladu.
Preklady Porotherm KP XL
Porotherm KP XL je vhodný pre svetlé rozpätia otvorov od 325 do 600 cm (napr. vjazdy do garáží, zimné záhrady, presklené steny). Preklady KP XL svojou dĺžkou plynulo nadväzuje na preklady Porotherm KP 7, ktoré sú pre svetlé rozpätia otvorov od 75 do 300 cm. Filozofia prekladu Porotherm KP XL spočíva v použití prekladov Porotherm KP Vario ako diely zloženého prekladu KP XL, ktoré zároveň plnia funkciu bočného debnenia.

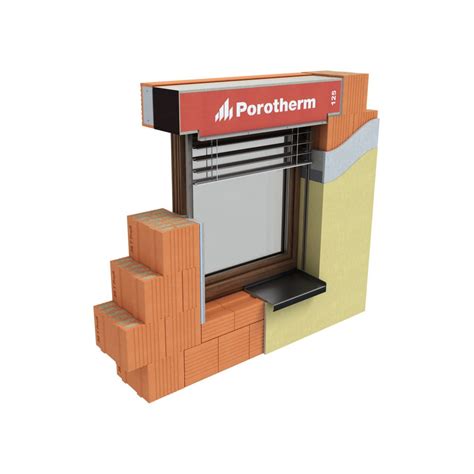

Roletové preklady Porotherm KP Vario UNI
Výstavba rodinných domov, či už ide o požiadavku pre nízkoenergetickú úroveň, alebo o stavbu domu s nulovou spotrebou energie, sa nezaobíde bez vonkajšieho tienenia. Roletový preklad Vario je špeciálny druh prekladu umožňujúci schovať schránku navíjacej rolety alebo žalúzií do nadpražia. Spôsob zhotovenia kompletného roletového prekladu RONO závisí predovšetkým od hrúbky steny, v ktorej sa preklad vytvára. Preklady Porotherm KP Vario UNI sa skladajú z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšej schránky, do ktorej sa osadzuje navíjací mechanizmus rolety alebo žalúzie.
Preklady Porotherm KP Vario do dĺžky 1750 mm sú nosné bez ďalších spolupôsobiacich prvkov zhotovených na stavbe. Preklady Porotherm KP Vario dĺžky 2 000 mm a dlhšie sú navrhnuté ako preklady spriahnuté. Spriahnutie (spolupôsobenie) so stužujúcim vencom v rovine stropnej konštrukcie je zabezpečené zváranou priestorovou výstužou, ktorá vyčnieva z prefabrikovaného ŽB prekladu.
Porovnanie typov prekladov Porotherm
| Typ prekladu | Nosnosť | Min./Max. dĺžka (m) | Typické rozpätie otvorov (m) | Špecifické vlastnosti |
|---|---|---|---|---|
| POROTHERM KP 23,8 | Samostatne nosný ihneď po zabudovaní | 1,00 - 3,50 | Rôzne, vrátane veľkých otvorov | Ideálny pre obvodové steny, ľahká integrácia izolácie, výška ako tehly P+D |
| Porotherm KP 7 | Samostatne nosný ihneď po zabudovaní | 1,00 - 3,25 | 0,75 - 2,75 | Výška ako tehly Porotherm, bez podopretia pri montáži |
| Porotherm KP XL | Zložený preklad (využíva KP Vario) | 3,25 - 6,00 | 3,25 - 6,00 | Pre vjazdy do garáží, zimné záhrady, presklené steny |
| Porotherm KPP 10 | Spriahnutý (nie samostatne nosný) | 1,00 - 3,00 | 0,75 - 3,00 | Predpätý betón, tvorí ťahanú oblasť, vyžaduje nadmurovanie/nadbetónovanie |
| Porotherm KPP 12 | Spriahnutý (nie samostatne nosný) | 1,00 - 3,00 | 0,75 - 2,75 | Predpätý betón, tvorí ťahanú oblasť, vyžaduje nadmurovanie/nadbetónovanie |
| Porotherm KP Vario UNI | Nosný (do 1,75 m), Spriahnutý (od 2,00 m) | Rôzne | Rôzne | Integrovaná schránka pre rolety/žalúzie, pre nízkoenergetické domy |
Správna inštalácia a osadenie prekladov
Kompletný tehlový stavebný systém to nie sú len tehly. Žiaden dom nemôže byť bez okien, dverí a stropu. Keramické preklady nadobúdajú úplnú únosnosť až po osadení do cementovej malty. Pri osadení prekladov okien a dverí do obvodového muriva, je dôležité dodržať statický návrh, ktorý určí počet prekladov na stavbe.

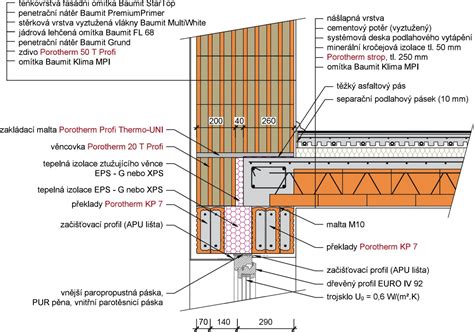

Preklady Porotherm sa ukladajú do lôžka z cementovej malty zásadne na celé tehly. Pri obvodovom murive bežne osadzujeme jeden nosný preklad z exteriérovej strany a zvyšné nosné preklady z interiéru. Zvyšok priestoru sa vyplní tepelnou izoláciou. Hrúbka ložnej škáry správne zabudovaného prekladu má byť rovnaká ako hrúbka muriva.
Preklady Porotherm KP 7 netreba počas montáže podopierať. Avšak, pred murovaním alebo betónovaním tlakovej zóny treba predpäté preklady (KPP typy) podoprieť a to na maximálny rozpon 1,00 m. Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.
V obvodovom murive sa preklady kombinujú s tepelnou izoláciou, čím sa odstránia tepelné mosty.
