V bytových domoch, kde boli elektroinštalácie realizované pred rokmi, sa často stretávame s technickými riešeniami, ktoré už nespĺňajú súčasné bezpečnostné normy a požiadavky. Jedným z takýchto prípadov je aj bytový rozvádzač, ktorý vyžaduje odbornú pozornosť a modernizáciu. V tomto článku sa zameriame na konkrétny problém elektroinštalácie v jednom z bytov, ktorý poukazuje na bežné nedostatky a navrhne riešenia pre zvýšenie bezpečnosti a funkčnosti.
Situácia v danom bytovom rozvádzači odhalila viacero technických nedostatkov. Vodice od hlavného ističa boli lankové, pričom na PE (ochranný vodič) boli ukončené dutinkami, no L (fázový vodič) nie. Rovnako aj prepojky medzi jednotlivými ističmi chýbali dutinky, čo predstavuje potenciálne riziko pre bezpečnosť a spoľahlivosť spojov.
Ďalším zistením bolo, že napriek tomu, že do rozvádzača viedli tri čierne káble, ktoré boli zapojené do trojfázového ističa (a z neho bola napájaná varná doska a rúra), celé toto zapojenie vykazovalo znaky pripojenia iba na jednu fázu. Medzi jednotlivými fázami nebolo namerané žiadne napätie, čo potvrdzovalo podozrenie z nesprávneho zapojenia. Toto zistenie bolo umocnené pohľadom na jednofázový elektromer a hlavný istič. Zaujímavosťou je, že tento stav bol v podstate od novoty z roku 2008, s výnimkou jednej dvojlinky. Podobný spôsob zapojenia bol zistený aj v ostatných bytoch v tej istej bytovke, kde 3-fázové pripojenie nebolo reálne využité. Hlavné bytové ističe boli typu B32.
Plánované úpravy a modernizácia
Predstava o oprave spočíva v minimálnych mechanických úpravách, avšak s dôrazom na zvýšenie bezpečnosti. Prvým krokom je pridanie prúdového chrániča. Otázkou zostáva, či použiť jeden spoločný prúdový chránič na všetko, alebo ho nainštalovať iba pre kúpeľňu a kuchynskú linku. Limitujúcim faktorom je veľkosť existujúceho rozvádzača, do ktorého sa zmestia maximálne dva moduly.

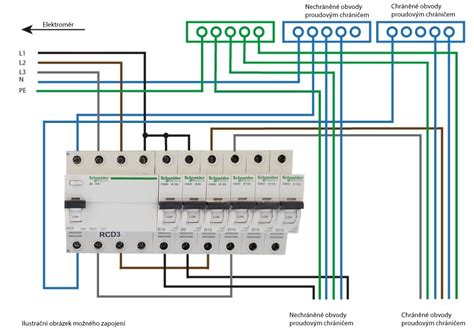

Ďalším plánovaným krokom je prepojenie jednotlivých modulov pomocou prepojovacej lišty. Tu sa naskytá otázka, či zachovať trojfázové rozdelenie, napriek tomu, že v praxi je využívaná len jedna fáza (aj keď cez tri vodiče), alebo použiť jednofázovú lištu. V prípade použitia jednofázovej lišty je potrebné zvážiť spôsob zapojenia prívodu, či ho ponechať tak ako je v trojfázovom ističi a iba pridať lištu.
V súvislosti s ističmi, otázka znie, či sú ističe typu C v poriadku pre dané použitie.
Typy rozvádzačov a ich využitie
Pri hľadaní vhodných riešení sa môžeme stretnúť s rôznymi typmi rozvádzačov a komponentov, ktoré môžu byť relevantné pre modernizáciu elektroinštalácie. Medzi takéto komponenty patria:
- Rozvádzač / rozdeľovač podlahové kúrenie: Tieto rozvádzače, často vyrobené z nerezu, slúžia na distribúciu tepla z podlahového vykurovacieho systému.
- Stavebný rozvádzač (Antoníček): Tieto rozvádzače sú navrhnuté pre dočasné napájanie na staveniskách. Môžu byť vybavené rôznymi typmi zásuviek a ochranou.
- Wago svorky: Moderné a bezpečné rýchlospojky na káble, ktoré zjednodušujú a zrýchľujú elektroinštalačné práce.
- Priemyselné káble HELUKABEL: Kvalitné jednožilové vodiče vhodné do rozvádzačov, elektroniky alebo pre kutilov.
- Zvodič bleskových prúdov: Zariadenia na ochranu napájacích sietí pred prepätím spôsobeným bleskom.
- Elektromerový rozvádzač: Skrine určené na umiestnenie elektromerov, často s možnosťou inštalácie jedného alebo viacerých elektromerov, pre jednofázové alebo trojfázové pripojenie. Existujú rôzne typy, ako napríklad na omietku, pod omietku, pilierové, či zapustené.
Dôležitosť správneho zapojenia a typu ističov
Nesprávne zapojenie elektrických obvodov, ako je to v opísanom prípade, môže viesť k preťaženiu, prehrievaniu vodičov a v krajnom prípade k požiaru. Použitie jednofázového elektromera a hlavného ističa pri trojfázovom prívode naznačuje, že celá inštalácia nebola správne navrhnutá ani realizovaná.

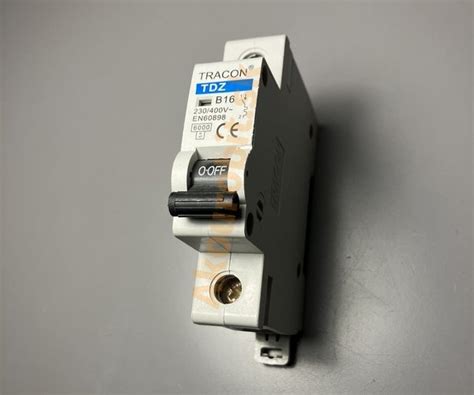

Typ ističa (napr. typ B, C, D) je dôležitý pre jeho charakteristiku vypínania a určuje, pre aké typy spotrebičov je vhodný. Ističe typu C sú bežne používané v domácnostiach pre bežné spotrebiče, ale pre spotrebiče s vyšším nábehovým prúdom (napr. motory) by mohli byť vhodnejšie ističe typu D. V tomto konkrétnom prípade je potrebné zvážiť, či typ C vyhovuje všetkým pripojeným spotrebičom.
AKO FUNGUJÚ RCD
Modernizácia bytového rozvádzača je nevyhnutná nielen pre dodržanie platných noriem, ale predovšetkým pre zaistenie bezpečnosti obyvateľov. Odporúča sa vždy konzultovať takéto práce s kvalifikovaným elektrikárom, ktorý dokáže posúdiť stav inštalácie a navrhnúť optimálne a bezpečné riešenie.
