V dnešnej dobe, kedy sa kladie veľký dôraz na tesnosť a tepelnoizolačné vlastnosti moderných rodinných domov, sa stáva externý prívod vzduchu pre krby a kachle prakticky nevyhnutnosťou. Dôvodom je skutočnosť, že tesné a dobre izolované priestory nedokážu zabezpečiť dostatočný prísun kyslíka pre efektívne a bezpečné spaľovanie paliva v krbe. Nedostatok vzduchu môže viesť k zhoršeniu kvality vzduchu v miestnosti, neefektívnemu horeniu, či dokonca k úniku dymu a jedovatého oxidu uhoľnatého do obytného priestoru.
Moderný krb je účinný zdroj tepla, ktorý na správne horenie potrebuje externý prívod vzduchu. Ten dodáva kyslík, zvyšuje účinnosť a zabraňuje zadymovaniu miestnosti. Bez neho krb stráca výkon aj bezpečnosť. Preto je nevyhnutné zabezpečiť externý prívod vzduchu, ktorý dodá krbu potrebné množstvo kyslíka priamo z exteriéru alebo z vetraných priestorov, čím sa predíde vyčerpaniu kyslíka v interiéri a potenciálnym rizikám.
Základy horenia a potreba spaľovacieho vzduchu
Každý plameň na spaľovanie potrebuje kyslík. Spaľovanie dreva je chemický proces, ktorý vyžaduje kyslík. Množstvo potrebného kyslíka závisí predovšetredom od množstva spaľovaného paliva v ohnisku. Aby v krbovej vložke alebo v kachliach dobre horelo, je potrebný prísun dostatočného množstva vzduchu. Spotreba vzduchu na horenie je pomerne vysoká - 1 kg dreva potrebuje pre dokonalé zhorenie približne 8 m³ vzduchu. Ak je kyslíka nedostatok, horenie prebieha neúplne, čo vedie k tvorbe dymu, sadzí a neefektívnemu využívaniu energie. Bez dostatočného prísunu vzduchu krb doslova „dusí oheň“, čo znižuje jeho výkon a skracuje životnosť zariadenia.
Prečo je externý prívod vzduchu kľúčový v moderných domácnostiach
V minulosti, v starších domoch s menej tesnými konštrukciami a oknami, bol prirodzený prísun vzduchu do interiéru dostatočný. Dnešné moderné domy sú však navrhnuté s dôrazom na energetickú úsporu, čo znamená, že sú výrazne tesnejšie a lepšie izolované. Kvalitnejšie okná a dvere, ktoré zabraňujú úniku tepla, zároveň obmedzujú prísun čerstvého vzduchu. Procesu horenia v krbovej vložke či kachliach sa v tesných priestoroch nedostáva dostatočné množstvo vzduchu.
Stav sa môže ďalej ešte výrazne zhoršiť, ak je v dome inštalované odsávacie zariadenie, ako je kuchynská digestor, WC ventilátor a pod. Tieto zariadenia vytvárajú v priestore domu pokles tlaku, čím dochádza k ďalšiemu veľmi výraznému zhoršeniu ťahových vlastností komína. V takýchto tesných objektoch, najmä ak sú navyše vybavené rekuperačným systémom na riadenie vetrania, môže byť nedostatok kyslíka pre krb vážnym problémom. V nízkoenergetických a pasívnych domoch je externý prívod vzduchu prakticky nevyhnutný, pretože tieto domy sú veľmi tesné a citlivé na akékoľvek tlakové zmeny.
Kvalitný externý prívod vzduchu zabezpečí:
- Úplné spaľovanie paliva.
- Vyššiu účinnosť krbu.
- Menšie množstvo znečistenia a emisií.
- Čistejšie sklo na dvierkach vďaka sekundárnemu prívodu vzduchu.
- Stabilné a čisté horenie, vyššiu účinnosť, úsporu paliva a bezpečnú prevádzku aj pri zapnutom digestore alebo rekuperácii.

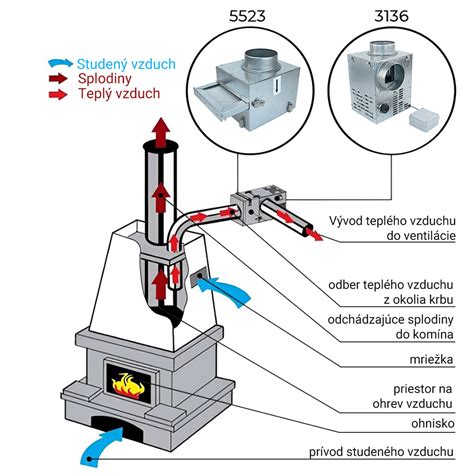

Externý prívod vzduchu znamená, že krb spaľuje vzduch z exteriéru, nie vzduch, ktorý vy dýchate. Tým sa predchádza vzniku podtlaku v miestnosti a zaisťuje sa optimálne spaľovanie.
Interný vs. Externý prívod vzduchu: Porovnanie
Existujú dva základné spôsoby, ako možno zabezpečiť prívod kyslíka do krbovej vložky:
- Vnútorný prívod vzduchu: Vzduch sa nasáva priamo z miestnosti, v ktorej je krb umiestnený. Tento spôsob je síce jednoduchší na realizáciu, ale môže znižovať kvalitu vzduchu v interiéri a spôsobovať nepríjemný prievan. Nie je ideálny pre moderné, tesné domy.
- Externý (centrálny) prívod vzduchu: Vzduch sa privádza špeciálnym potrubím priamo z exteriéru. Toto je najvhodnejšie riešenie pre nové domy, nízkoenergetické a pasívne domy, pretože nedochádza k úbytku kyslíka v interiéri a celý systém funguje nezávisle od prirodzeného vetrania miestnosti.
Hoci podľa slovenských noriem nie je externý prívod vzduchu ku krbu vždy povinný, profesionáli ho dôrazne odporúčajú. Dôvodom je nielen technická efektívnosť a bezpečnosť prevádzky krbu, ale aj komfort užívateľov. Spaľovaním vzduchu z exteriéru sa zabezpečuje, že krb nespotrebúva vzduch, ktorý vy dýchate. V súčasnosti sa externý prívod vzduchu rieši pri drvivej väčšine novovybudovaných krbov, čo potvrdzuje jeho dôležitosť a praktický prínos.
| Možnosti prívodu vzduchu | Vhodné pre | Výhody |
|---|---|---|
| Pod podlahou | Novostavby, rekonštrukcie s novou skladbou podlahy | Skryté vedenie, dobrá izolácia a estetické riešenie |
| Cez stenu | Dodatočná montáž, staršie objekty | Rýchla inštalácia s nízkymi nákladmi |
| Komínom | Nízkoenergetické a pasívne domy | Integrované riešenie, čistý vzhľad a úspora priestoru |
Spôsoby realizácie externého prívodu vzduchu
Existuje niekoľko vhodných spôsobov, ako externý prívod vzduchu k vášmu krbu zabezpečiť. Výber konkrétneho riešenia závisí od dispozičného riešenia domu, stavebnej pripravenosti a vašich preferencií. Pri plánovaní krbu myslite na prívod vzduchu už vo fáze projektu. Technické prevedenie závisí od typu stavby, umiestnenia krbu a konkrétnej vložky.
1. Priamy prievlak cez vonkajšiu stenu
Toto je často najjednoduchší spôsob napojenia, najmä ak je krb umiestnený pri vonkajšej stene. V takomto prípade sa cez vonkajšiu stenu vykoná prievlak a ním sa pretiahne flexibilná hliníková hadica. Priemer hadice by mal zodpovedať priemeru príruby na krbovej vložke alebo kachliach. Na fasáde sa prívod zakončí mriežkou, ktorá môže byť v nerezovom alebo farebnom prevedení. Flexibilná hadica sa na prírubu krbu zvyčajne zaistí sťahovacou páskou, aby sa zabránilo jej vysunutiu. Tento spôsob je rýchly a nenáročný na realizáciu, pokiaľ je jeho umiestnenie technicky možné.

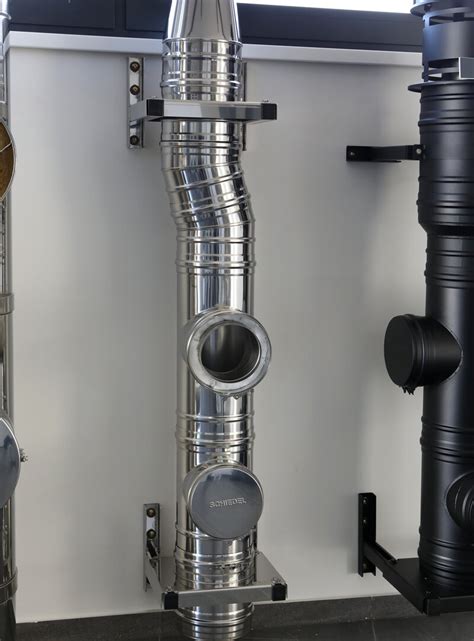

2. Využitie vetracích šachiet v komíne
Niektoré moderné komínové systémy sú navrhnuté s integrovanými vetracími šachtami, ktoré je možné využiť na prívod externého vzduchu ku krbu. Tento spôsob je veľmi praktický, pretože umožňuje priviesť vzduch bez nutnosti dodatočného zložitého búrania. Je však dôležité s týmto riešením počítať už pri plánovaní domu a výbere komínového systému. Tieto systémy sú navrhnuté tak, aby sa minimalizovalo riziko kríženia prívodného vzduchu s odpadovými plynmi. Systémy ponúka každý väčší výrobca komínových systémov s kompletným sortimentom (CIKO, Heluz, Schiedel a ďalší). Vzduch je nasávaný buď samostatným prieduchom v telese komína alebo otvormi v komínovej tvarovke okolo komínovej izolácie.

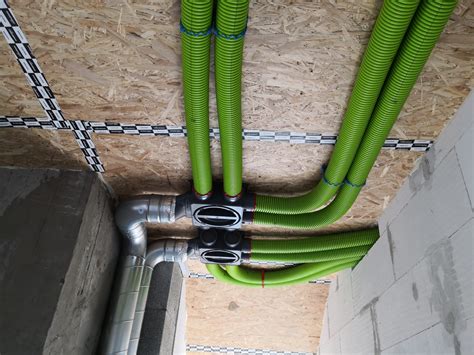

3. Externý prívod vzduchu vedený v podlahe
Ak to skladba podlahy dovoľuje, je možnosť realizovať externý prívod vzduchu pomocou tzv. obdĺžnikových alebo kruhových rozvodov vedených v podlahe. Tento spôsob je obzvlášť vhodný pri novostavbách, kde je možné celý systém naplánovať a zrealizovať ešte pred dokončením hrubých podláh. Pri umiestňovaní potrubia v podlahe je dôležité zvoliť vhodnú pozíciu tak, aby sa dalo pohodlne pripojiť na prírubu krbu. Stredová os potrubia by mala byť ideálne umiestnená za krbovou vložkou, blízko zadnej steny, avšak s ohľadom na tepelnú izoláciu steny. Potrubie by sa malo snažiť mierne vyspádovať smerom od krbu von, aby mohol odtekať prípadný kondenzát. Po dokončení inštalácie potrubia sa môže položiť izolácia podlahy a vytvoriť finálna podlaha, pričom z čistej podlahy bude vystupovať iba pripojovacie potrubie.
4. Vedenie vzduchu z interiéru (podkrovie, pivnica)
Ak konštrukcia domu neumožňuje priviesť vzduch zvonka cez múr, existuje možnosť priviesť vzduch z interiéru, napríklad z podkrovia alebo pivničných priestorov. V tomto prípade je potrubie vedené z podkrovia cez otvor v strope. Toto riešenie patrí skôr ku krízovým variantom. S ohľadom na obvykle krátke vedenie (cca do 1 m) sa posúva rosný bod dovnútra do budovy, dôsledkom potom sú napríklad mokré škvrny a plesne na murive, prípadne zrážanie vody, ktorá pri nasávaní chladného vzduchu kvapká do okolia spotrebiča. Tento spôsob je menej ideálny ako priamy externý prívod, ale stále predstavuje lepšie riešenie ako spaľovanie vnútorného vzduchu.
Potrebujete pre svoju pec na drevo prípojku vonkajšieho vzduchu?
Typy vzduchotechnického potrubia a ich vlastnosti
Pri realizácii externého prívodu vzduchu sa stretávame s rôznymi typmi potrubí, ktoré majú svoje špecifické vlastnosti a použitie:
- Spiro potrubie: Toto je najčastejšie označenie pre špirálovo vinuté vzduchotechnické pozinkované potrubie. Je určené predovšetkým na transport vzduchu a je odolné proti vnútornému tlaku a deformácii. Jeho výhodou je nízka hmotnosť a jednoduchá manipulácia.
- Systém Lindab Safe: Tento systém ponúka vysokú triedu tesnosti (trieda D) vďaka dvojbritému tesneniu z EPDM gumy, čo umožňuje rýchlu a jednoduchú montáž. Zahŕňa kompletný sortiment kruhového potrubia, tvaroviek, redukcií a kolien.
- Plastové stavebnicové systémy (napr. ED Plast): Tieto systémy sú navrhnuté na vetranie menších priestorov a umožňujú jednoduchú úpravu dĺžky potrubia.
- Obdĺžnikové potrubie: Často sa používa v podlahových rozvodoch. Môže byť vyrobené z pozinkovaného plechu a spája sa pomocou prírub. Dostupné sú rôzne rozmery, napríklad 150x50 mm, 200x90 mm alebo 350x70 mm.
Vzduchotechnické potrubie sa vyrába v rôznych materiálových vyhotoveniach, pričom pozinkovaná oceľ je bežnou voľbou kvôli svojej odolnosti a cene. Dôležitým aspektom je aj tesnosť potrubia. Systémy s vysokou triedou tesnosti, ako je Lindab Safe, minimalizujú úniky vzduchu a zaisťujú efektívnejšiu prevádzku. Pri hranatom potrubí sa na spojenie používajú príruby, ktoré môžu byť vytvorené priamo z plechu alebo ako samostatné komponenty. Pre zvýšené požiadavky na tesnosť sa používajú tesniace pásky alebo butylové tesniace šnúry.
Pri pripájaní krbovej vložky či kachlí na externý prívod vzduchu je dôležité zvoliť potrubie s dostatočným priemerom. Hoci niektoré systémy umožňujú použitie menších priemerov (napr. Ø100 mm), odporúča sa použiť väčší priemer (napr. Ø120 mm alebo viac) na zabezpečenie dostatočného množstva vzduchu aj v prípade miernych prehnutí potrubia počas inštalácie.
Každý z modelov krbov Deltako má konštrukčne vyriešený externý prívod vzduchu v spodnej časti krbovej vložky. Na napojenie stačí plastová rúrka s vnútorným priemerom Ø120 mm, ktorej jeden koniec vyústi napr. na vonkajšej časti múru rodinného domu a druhý koniec sa pripojí do dolnej časti konštrukcie krbovej vložky. Okrem rúry s priemerom Ø120 mm existuje aj systém plochej plastovej, alebo kovovej rúry, ktorej výhodou je väčšia flexibilita umiestnenia v interiéri.
Dimenzovanie potrubia a technické požiadavky
Správne dimenzovanie prívodu vzduchu ku krbu je kľúčové pre jeho bezpečnú a efektívnu prevádzku. Potrubie musí zabezpečiť dostatočný prietok vzduchu bez výrazných tlakových strát, ktoré by mohli ovplyvniť ťah aj kvalitu spaľovania. Každý výrobca krbových vložiek zvyčajne uvádza odporúčané parametre, ktorých dodržanie má priamy vplyv na výkon aj životnosť spotrebiča. Príliš úzke vedenie obmedzí prísun kyslíka, zatiaľ čo zbytočne dlhé trasy s mnohými ohybmi môžu spôsobiť nerovnomerné spaľovanie alebo podtlak v ohnisku.
- Minimálny priemer potrubia: 100-150 mm podľa výkonu krbu.
- Maximálna dĺžka vedenia: 5 m bez nadmerného počtu ohybov.
- Každé koleno pridáva približne 0,5 m odporu.
- Potrubie musí byť tepelne aj difúzne izolované, aby nedochádzalo ku kondenzácii alebo únikom vzduchu.
Na základnú orientáciu možno použiť jednoduchý výpočet:
Plocha prívodu (cm²) = 8 × menovitý výkon kachlí (kW).
Napríklad krb s výkonom 10 kW potrebuje otvor s plochou 80 cm², čo zodpovedá potrubiu s priemerom približne 100 mm. Pri vyšších výkonoch je vhodné zvoliť väčší priemer alebo dvojité vedenie, ktoré zabezpečí rovnomerné spaľovanie aj pri plnom zaťažení.
Pri navrhovaní trasy prívodu vzduchu je dôležité zohľadniť celkovú dĺžku potrubia a možné straty prúdením. Norma stanovuje tabuľky, ktoré definujú požadované plochy prierezu potrubia v závislosti od dĺžky a "jednotiek" reprezentujúcich jednotlivé diely potrubia (kolená, redukcie, rovné úseky, mriežky).
Príklad výpočtu: Pre krbovú vložku s prívodnou prírubou o priemere 150 mm a menovitým výkonom 7 kW môžeme postupovať nasledovne:
- Krátky úsek hliníkového ohybného potrubia (koleno 90°) = 2 jednotky
- Redukcia z kruhového na obdĺžnikové potrubie (koleno 90°) = 2 jednotky
- 2,5 metra rovného potrubia = 2,5 jednotky
- Krycia vstupná mriežka na fasádu = cca 1 jednotka
- Celkový počet jednotiek = 2 + 2 + 2,5 + 1 = 7,5 jednotky.
Podľa normy sa volí najbližšia vyššia hodnota, teda 8 jednotiek. Pre krbovú vložku s menovitým výkonom 7 kW a 8 jednotiek je požadovaná plocha prierezu potrubia 95 cm². Naša navrhovaná plocha prierezu potrubia (napr. 20 x 9 cm = 180 cm²) je teda dostatočná. Plocha prierezu potrubia je teda 20 x 9 = 180 cm2, čo je dostatočné.
Dôležitosť regulácie vzduchu a moderné technológie krbov
Nasávanie vzduchu patrí medzi kľúčové faktory ovplyvňujúce výkon, účinnosť aj čistotu horenia v krbe. Správne množstvo privádzaného vzduchu rozhoduje o tom, či bude plameň jasný a stabilný, alebo sa bude krb dusiť a dechtovať. Ak sa do ohniska nedostáva dostatok kyslíka, spaľovanie je neúplné, vznikajú sadze, decht a nežiaduci dym. Vzduch sa tak predhrieva, čím sa zvyšuje účinnosť vykurovania, znižuje spotreba dreva a celý systém pracuje ekologickejšie aj ekonomickejšie.
Moderné krbové vložky sú často vybavené sofistikovaným systémom regulácie prívodu vzduchu, ktorý umožňuje optimalizovať proces spaľovania. Tento systém zvyčajne zahŕňa:
- Primárny vzduch: Privádza sa do spodnej časti ohniska a pomáha pri rozhorievaní dreva.
- Sekundárny vzduch: Nasáva sa zhora, prechádza popri skle dvierok a zabraňuje jeho očadeniu. Tým udržiava presklenie čisté a umožňuje lepší pohľad na oheň.
- Terciárny vzduch: Pridáva sa v zadnej časti spaľovacej komory a zabezpečuje dokonalé dohorenie plynov uvoľnených z dreva.
Vďaka tejto trojitej regulácii sa dosahuje vysoká účinnosť spaľovania a minimalizujú sa emisie škodlivých látok. Niektoré najnovšie modely krbových vložiek sú dokonca vybavené automatickou reguláciou prívodu vzduchu. Systém pomocou senzorov monitoruje teplotu spaľovania a sám upravuje množstvo privádzaného kyslíka, čím dosahuje optimálnu rovnováhu medzi výkonom, účinnosťou a spotrebou paliva. Tieto automatizované systémy sú ideálne pre používateľov, ktorí hľadajú maximálny komfort bez nutnosti neustálej manuálnej regulácie.
Najčastejšie chyby pri inštalácii externého prívodu vzduchu
Hoci sa prívod vzduchu ku krbu môže zdať ako jednoduchý detail, v praxi práve drobné chyby často spôsobujú problémy s horením, dymom alebo dokonca prehriatím ohniska. Správna montáž aj voľba materiálov sú preto absolútne zásadné pre dlhodobo bezproblémovú prevádzku.
- Nedostatočne izolované potrubie: Bez tepelnej a parotesnej izolácie dochádza ku kondenzácii, ktorá môže spôsobovať vlhkosť, plesne alebo koróziu kovových častí.
- Príliš úzky alebo dlhý prívod: Obmedzuje prúdenie vzduchu, krb nemá dostatok kyslíka a vzniká neúplné spaľovanie, ktoré znižuje výkon aj čistotu skla.
- Nesprávne umiestnený vývod: Vývod orientovaný proti prevládajúcemu vetru alebo vystavený mrazu môže v zime zamŕzať a brániť prísunu vzduchu.
- Zanesená alebo neprístupná mriežka: Prach, hmyz alebo nečistoty obmedzujú priechod vzduchu, čo sa prejaví kolísaním plameňa a zníženou účinnosťou.
Tieto nedostatky môžu viesť k zlému horeniu, spätnému prúdeniu dymu do interiéru alebo nadmernému znečisteniu vložky.
Údržba a pravidelná kontrola prívodu vzduchu
Správne fungujúci prívod vzduchu je základom efektívnej a bezpečnej prevádzky krbu. Bez dostatočného množstva kyslíka dochádza k neúplnému spaľovaniu, usadzovaniu sadzí a poklesu výkonu. Preto je dôležité aspoň raz ročne vykonať kontrolu celého systému, od vstupnej mriežky až po napojenie ku krbovej vložke. Skontrolujte, či nie je potrubie zanesené prachom, hmyzom alebo stavebnými zvyškami a overte, že všetky spoje tesnia. Vonkajšia mriežka by mala byť čistá, voľne priechodná a chránená pred dažďom alebo snehom. Pred vykurovacou sezónou mriežku a potrubie vždy skontrolujte a vyčistite. Aj malá prekážka v prívode vzduchu môže ovplyvniť výkon celého krbu.
Pred vykurovacou sezónou urobte jednoduchý test - rozložte oheň pri otvorených dvierkach krbu. Ak po ich zatvorení plameň zhasína, je to jasný signál, že prívod vzduchu nefunguje. Pravidelná kontrola prívodu vzduchu predlžuje životnosť spotrebiča aj komína. Zanedbaný systém môže spôsobiť podtlak v miestnosti, zadymovanie interiéru alebo zníženú účinnosť ohniska. Odporúča sa tiež skontrolovať izolačné materiály pri podlahových vedeniach, ktoré môžu časom strácať účinnosť. Odborný servis často zahŕňa aj kontrolu prívodu vzduchu, funkčnosti regulačných klapiek a tesnení. Tým sa garantuje bezchybná prevádzka krbu počas celej vykurovacej sezóny.
