Pozinkované rúry na vykurovanie a rozvody vody: Komplexná analýza výhod a nevýhod

Pozinkované rúry z mäkkej ocele sú známe svojou výnimočnou odolnosťou a dlhou životnosťou v rôznych priemyselných aplikáciách. Tieto rúry, ktoré sú potiahnuté zinkovou vrstvou, slúžia ako ochranná bariéra, ktorá zabraňuje hrdzaveniu a korózii ocele. Najčastejšie sa používajú na vonkajšie konštrukcie, ako sú ploty a zábradlia, alebo na niektoré interiérové inštalácie.

Pozinkované rúry sa podľa výrobných metód delia na žiarovo pozinkované rúry a elektro ponorné rúry. Žiarové zinkovanie sa vyrába ponorením obyčajnej ocele do kaluže roztaveného zinku. Pri galvanickom zinkovaní sa oceľ ponorí do roztoku elektrolytu obsahujúceho zinok a na vytvorenie antikorózneho povlaku sa použije elektrolýza. Hrúbka pozinkovanej vrstvy určuje jej životnosť. Pozinkovanie elektrolytu je druhom fyzikálnej reakcie, ktorou je pozinkovaná vrstva zinku pripevnená na povrchu rúry tenká a ľahko hrdzavá. Naopak, žiarové zinkovanie je chemická reakcia, má silnú ochrannú vrstvu a nie je ľahko hrdzavá.

Životnosť a faktory ovplyvňujúce trvanlivosť pozinkovaných rúr

Pozinkované oceľové rúry si získali reputáciu vďaka svojej pozoruhodnej odolnosti v rôznych priemyselných prostrediach. Tieto rúry v priemere vydržia skúšku času 40 až 70 rokov, čo z nich robí preferovanú voľbu pre dlhodobé infraštruktúrne projekty. Je známe, že v optimálnych podmienkach vydržia pozinkované rúry ešte dlhšie, pričom niektoré inštalácie zostávajú funkčné až storočie.

Pri určovaní životnosti pozinkovaných rúr zohráva úlohu niekoľko faktorov:

• Kvalita galvanizácie: Kvalita počiatočného procesu galvanizácie je prvoradá, pretože priamo ovplyvňuje hrúbku a rovnomernosť ochranného zinkového povlaku.
• Podmienky prostredia: Vystavenie agresívnym chemikáliám, extrémnym teplotám alebo vysoko korozívnym látkam môže urýchliť zhoršenie stavu zinkového povlaku.
• Pôdne podmienky: Najmä pri podzemných inštaláciách zohrávajú pôdne podmienky kľúčovú úlohu. Chemické zloženie, obsah vlhkosti a hodnota pH pôdy môžu významne ovplyvniť rýchlosť korózie. V oblastiach s vysokým obsahom ílu alebo slabo priepustnými pôdami môžu pozinkované rúry čeliť zvýšenému riziku korózie v dôsledku dlhodobého vystavenia vlhkosti. Naopak, dobre odvodnené piesočnaté pôdy bývajú menej korozívne a môžu prispieť k predĺženiu životnosti potrubia.
• Kvalita vody: Voda pretekajúca pozinkovanými rúrami môže mať podstatný vplyv na ich životnosť. Tvrdá voda s vysokým obsahom minerálov môže viesť k hromadeniu vodného kameňa vo vnútri rúrok, čo môže znížiť prietok a urýchliť koróziu.
• Podnebie: Pri vonkajších inštaláciách zohráva podnebie významnú úlohu. Regióny s vysokou vlhkosťou, častými zrážkami alebo blízkosťou slanej vody môžu zaznamenať zrýchlenú koróziu. Extrémne výkyvy teplôt môžu tiež ovplyvniť trvanlivosť potrubia.
• Správna inštalácia: Je kľúčová pre maximalizáciu životnosti pozinkovaných rúr. Zabezpečenie správneho zarovnania a podopretia zabraňuje nadmernému namáhaniu rúr, ktoré môže viesť k predčasnému zlyhaniu. Pri podzemných inštaláciách môže implementácia systémov katódovej ochrany výrazne predĺžiť životnosť potrubia.
• Pravidelná údržba: Je kľúčom k predĺženiu životnosti pozinkovaných rúr. Vykonávanie pravidelných kontrol na zistenie včasných príznakov korózie alebo poškodenia umožňuje včasné zásahy.
• Dodatočné možnosti povrchovej úpravy: Okrem galvanizácie môžu špecializované nátery morskej kvality poskytnúť dodatočnú bariéru proti korózii v slanej vode, napríklad pri výstavbe pobrežných plošín.

Oblasti použitia pozinkovaných rúr

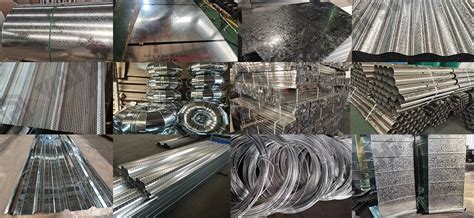

Pozinkované rúry majú široké spektrum uplatnenia v rôznych odvetviach, čo svedčí o ich trvanlivosti a odolnosti voči korózii. Okrem potrubných potrubí na dopravu vody, plynu, ropy a iných všeobecných nízkotlakových kvapalín sa používajú aj ako potrubia na ropné vrty a ropné potrubia v ropnom priemysle, najmä na ropných poliach na mori, ako aj ohrievače ropy a kondenzácie pre chemické koksovanie zariadenia Rúry pre chladiče, výmenníky pracieho oleja na destilované uhlie, hromádky pre kozlíkové mosty a rúrky pre nosné rámy v banských štôlňach atď. Ich hlavné oblasti použitia zahŕňajú:

• Stavebníctvo: Pozinkované rúry sa v stavebníctve široko používajú v potrubných systémoch, ako je zásobovanie vodou, odvodnenie a vykurovanie.
• Komunálna oblasť: V komunálnej oblasti sú bežné v potrubných systémoch pre kanalizáciu, dažďovú vodu a vodovodné potrubia.
• Priemyselná oblasť: Široko sa používajú v potrubiach na prepravu tekutín v odvetviach, ako je ropný, chemický a energetický priemysel.
• Protipožiarny systém: Sú tiež vhodné pre protipožiarne systémy a výrobné vodovodné potrubie s priemerom potrubia menším alebo rovným 150 mm.

Pozinkované oceľové rúry strednej a ťažkej série podľa STN EN 10255 + A1 možno bez problémov použiť na rozvody požiarnej vody a s vhodnými technickými úpravami na rozvody studenej pitnej vody.

Výhody pozinkovaných rúr

Pozinkované rúry ponúkajú viaceré významné výhody, ktoré prispievajú k ich popularite v mnohých aplikáciách:

• Ochrana proti korózii: Zinkový povlak chráni oceľ pred koróziou a hrdzou tým, že poskytuje dodatočnú bariéru. Zinok je pre železo v oceli ťažší, aby reagoval s kyslíkom a vodou, čo vedie k zhoršeniu objektu. Majú vynikajúce antikorózne vlastnosti a odolnosť, čo môže predĺžiť životnosť potrubí.
• Nižšie náklady: Proces galvanizácie zvyčajne stojí menej ako iné populárne metódy ochrany potrubia. Je to preto, lebo ostatné metódy sú často náročné na pracovnú silu a galvanizácia si vyžaduje menej ručnej práce. Zároveň má pozinkovaná oceľová rúra dlhú životnosť (viac ako 50 rokov vo vidieckych oblastiach a viac ako 25 rokov v exponovanom mestskom a pobrežnom prostredí), čo znamená menšie náklady na údržbu.
• Jednoduchá kontrola: Kontrolný proces pozinkovaného potrubia je jednoduchý. Galvanizované povlaky sa dajú skúmať okom a ich hrúbka sa môže testovať jednoduchými, nedeštruktívnymi metódami.
• Hladký povrch: Nie je náchylný na tvorbu vodného kameňa, ľahko sa čistí a udržiava.
• Mechanické vlastnosti: Majú dobrú pevnosť v tlaku a ťahu, vhodné pre rôzne tlakové a teplotné podmienky.
• Dlhá životnosť: Pretože zinkový povlak chráni oceľ pred hrdzou a koróziou, môžu tieto rúry vydržať desaťročia. Menej časté výmeny sa premietajú do menšieho množstva odpadu putujúceho na skládky.
• Recyklovateľnosť: Oceľ je jedným z najviac recyklovaných materiálov na planéte. Pozinkované oceľové rúry nie sú výnimkou. Na konci svojej životnosti môžu byť tieto rúry recyklované a premenené na nové výrobky z ocele. Recyklácia ocele vyžaduje podstatne menej energie v porovnaní s výrobou novej ocele zo surovín, čo pomáha znižovať emisie skleníkových plynov.
• Nenáročná údržba: Pozinkované oceľové rúry sú relatívne nenáročné na údržbu. To nielen šetrí čas a peniaze, ale tiež znižuje používanie chemikálií a iných produktov údržby, ktoré by mohli potenciálne poškodiť životné prostredie.

Kritické nevýhody a obmedzenia, najmä v súvislosti s vykurovaním a teplou vodou

Napriek mnohým výhodám majú pozinkované rúry aj značné nevýhody a obmedzenia, ktoré je potrebné zohľadniť, predovšetkým v aplikáciách s ohriatou pitnou vodou (TV) a vykurovaním.

Vnútorná korózia a kontaminácia vody

Zatiaľ čo zinková bariéra v pozinkovaných rúrach zabraňuje hrdzaveniu na určité časové obdobie, eventuálne po dlhom čase, rúry začnú korodovať zvnútra von, čo môže nakoniec viesť k úniku alebo poškodeniu potrubia. Keď sa to stane, korózne materiály a olovo z exponovaného kovu môžu preniknúť do zásobovania vodou. Tieto minerály môžu tvoriť usadeniny, ktoré potiahnu vnútro potrubí, čo časom obmedzí tok vody a môže dokonca zmeniť farbu vody na "hnedú".

Pri ohreve pitnej vody sa uvoľňuje železo, ktorú voda obsahuje už pri vstupe vodovodnej prípojky do budovy. Tieto sedimenty sa však usadzujú v potrubí s malou prietokovou rýchlosťou a sú hlavnou príčinou bodovej korózie.

Najväčšie nebezpečenstvo pre vodovodné potrubie predstavuje vnútorná korózia. Vplývajú na ňu:

• chemické zloženie vody,
• prítomnosť mechanických častí v potrubí,
• rýchlosť prúdenia vody,
• obdobia prevádzky distribučnej siete TV počas dňa, týždňa aj roka.

V praxi by sa oceľové pozinkované potrubie nemalo používať na rozvody ohriatej pitnej vody (TV), pretože v nej nefunguje katodická ochrana zinku. To sa potom odzrkadľuje v krátkej životnosti povlaku vplyvom bodovej korózie. Napriek tomu sa u nás oceľové pozinkované potrubie používa najčastejšie nielen na rozvody studenej vody, ale aj v distribučných sústavách ohriatej pitnej vody.

Typy korózie

Koróziou sa nazývajú procesy, ktoré vedú k rozrušovaniu materiálov a chemickým zmenám, ktorými sa mení povrch kovov. Najčastejšie sa vo vodovodných potrubiach vyskytujú tieto typy korózie:

• plošná,
• bodová,
• dotyková,
• korózia eróziou.

Vplyv kvality vody

Voda na ľudskú spotrebu (pitná voda) obsahuje celý rad rozpustených látok v rozličných koncentráciách, pričom v najväčšej koncentrácii bývajú zastúpené hydrouhličitany. Okrem nich sú v pitnej vode prítomné aj síranové, chloridové a ďalšie anióny. Zvyčajne nedochádza k ich vypadávaniu z vodnej fázy, ale môžu stimulovať koróziu, pretože majú schopnosť prenikať oxidickými filmami na povrch potrubí. Korozívne účinky sa zmenšujú s rastom obsahu hydrouhličitanových a vápenatých iónov, obsahu kremičitanov, uhličitanov a fosforečnanov - a naopak, korózia sa zvyšuje s obsahom síranov, dusičnanov a chloridov.

Aby voda nemala ani zvýšené korozívne a inkrustujúce vlastnosti, musí byť v stave vápenato-uhličitanovej rovnováhy. Ak je voda v rovnovážnom stave, na povrchu potrubia sa vytvára pasívna ochranná vrstva, ktorá bráni korózii. Tento rovnovážny stav sa nedocieli vždy automaticky, ale musí sa umelo vytvoriť.

Analýza kvality vody pre korozívne účinky

Na hodnotenie kvality vody existujú viaceré metódy. Vplyv kvality vody v rozvodných systémoch sa posudzuje na základe koncentračných pomerov hydrouhličitanov, chloridov, síranov a dusičnanov a vyjadruje sa pomerovými koeficientmi S1 (jamková, resp. bodová korózia) a S2 (selektívna, plošná korózia). Pomerne komplikované chemické vzťahy, ako aj celý text normy sú vydané v angličtine. Analýzu vzoriek môže vykonať len certifikované pracovisko, akým je napríklad Národné referenčné laboratórium (NRL).

Zníženie korozívnych účinkov vody možno dosiahnuť zmenou pomerov obsahov uvedených látok pomocou úpravy vody a teda aj hodnôt S1 a S2.

Experimentálne možno kvalitu vody a jej korozívne vlastnosti posúdiť z hľadiska uhličitanovej rovnováhy na základe Heyrovej skúšky, pri ktorej sa nechá voda pôsobiť na drvený CaCO3 (mramor) počas piatich dní. Rozdiel v obsahu hydrouhličitanov na začiatku a na konci skúšky charakterizuje vlastnosti vody - ak obsah hydrouhličitanov vzrastie, voda má agresívne vlastnosti a tendenciu ku korózii, v opačnom prípade má schopnosť vytvárať inkrusty.

Problém možnej korózie možno riešiť aj na základe chemických rovnováh medzi pozinkovanými a železnými časťami potrubí s využitím modelovania pomocou programu PHREEQC. Program rieši rovnovážne stavy medzi potenciálnymi látkami vo vode a skutočným zložením vody. V rámci postupu sa vypočítajú termodynamické rovnováhy pre všetky Fe a Zn fázy pri teplotách 10 až 60 °C. Vypočítané rovnováhy sa vyhodnotia na základe indexu nasýtenia (SI - Saturation Index), ktorý môže mať kladné, nulové alebo záporné hodnoty. Nulová hodnota znamená, že voda je v termodynamickej rovnováhe s danou fázou, záporné hodnoty indexu nasýtenia znamenajú, že roztok je vo vzťahu k danej fáze nenasýtený a môže ju rozpúšťať. Kladné hodnoty SI zase znamenajú, že roztok je danou fázou presýtený a fáza sa môže z roztoku vylučovať.

V systéme zinková vrstva - voda sa často zistia záporné hodnoty SI, čo znamená potenciálne rozpúšťanie. V systéme železo - voda sa ani tu často nedosiahne rovnováha so žiadnou z fáz obsahujúcich železo. V týchto prípadoch sa môžu vyskytnúť problémy v prípade tvorby mikrobiálnych filmov, čo vedie ku korózii indukovanej biológiou (MIC). Mikroorganizmy (aj legionely) produkujú exkrementy, ktoré sa usadzujú na tých miestach, kde nie je voda v pohybe, alebo sa pohybuje malou rýchlosťou.

Environmentálne aspekty

Jedným z hlavných environmentálnych problémov spojených s pozinkovanými oceľovými rúrami je odtok zinku. V priebehu času, najmä v určitých podmienkach prostredia, ako sú kyslé pôdy alebo voda, sa zinkový povlak na potrubí môže postupne rozpustiť a dostať sa do okolitého prostredia. Vysoké hladiny zinku vo vodných útvaroch môžu byť toxické pre vodné organizmy, čo môže ovplyvniť rast, reprodukciu a prežitie rýb, bezstavovcov a iných vodných organizmov.

Výroba oceľových pozinkovaných rúr je energeticky náročná. Proces výroby ocele zo železnej rudy zahŕňa vysokoteplotné tavenie, ktoré si vyžaduje veľké množstvo energie, najmä z fosílnych palív. Energiu spotrebúva aj samotný proces galvanizácie, ktorý zahŕba ponorenie oceľových rúr do kúpeľa roztaveného zinku. Táto spotreba energie prispieva k emisiám skleníkových plynov a znečisťovaniu ovzdušia.

Iné nevýhody

• Cena pozinkovaných rúr je relatívne vysoká a výrobný proces si vyžaduje veľké množstvo energie a zdrojov.
• Počas prepravy a inštalácie sa ľahko poškriabu a deformujú, preto je potrebné prijať zodpovedajúce ochranné opatrenia.
• Pri niektorých špeciálnych podmienkach prostredia, ako je vysoká teplota, vysoká vlhkosť atď., môže byť ovplyvnený antikorózny účinok pozinkovaných rúr.

Správny návrh, inštalácia a údržba pre minimalizáciu rizík

Vhodný materiál na potrubie zdravotnotechnických inštalácií (ZTI) musí navrhnúť oprávnená osoba, ktorou je u nás autorizovaný stavebný inžinier. Pri návrhu oceľového potrubia treba prihliadať na všetky uvedené faktory, najmä na vplyv kvality vody, vnútornú a vonkajšiu teplotu a vnútornú a vonkajšiu koróziu. Zabezpečenie životnosti vodovodu a najmä distribučnej siete TV z oceľových pozinkovaných rúr na obdobie 50 rokov je vzhľadom na uvedené skutočnosti prakticky nemožné.

Ochranné opatrenia a normy

• Vonkajšia ochrana: Vonkajšej korózii pozinkovaných rúr možno zabrániť použitím rúr vyrábaných s plastovým povlakom (odporúča STN EN 806-2), najmenej však určením voliteľných dodacích podmienok (napríklad sa požadujú chránené konce rúr, dočasná ochrana povrchu a podobne). Zmontované potrubia sa nesmú upevňovať pomocou sadrovej omietky a nesmú byť v styku s maltou s prísadami obsahujúcimi chloridy.
• Kvalita povlaku: Kvalita povlaku zinkom sa definuje v norme STN EN 10240. Musí to byť súvislá vrstva pozinkovania s najmenšou hrúbkou 55 μm.
• Požiadavky na rúry: Norma stanovuje požiadavky na nelegované oceľové rúry s vonkajším priemerom 10,2 až 165,1 mm a stanovuje rad voliteľných požiadaviek na kvalitu koncov rúr a povlakov pre dve série - strednú a ťažkú sériu (v STN 73 6660 sa tieto rúry označujú ako bežné a rúry so zosilnenými stenami). Rúry sa vyrábajú ako bezšvové (S) alebo švovým zváraním (W). Treba upozorniť, že rúry L, L1, L2 nemožno použiť pre vodovod v budovách.

Úprava vody a prevencia korózie

Ak môže byť chemické zloženie vody príčinou jamkovej alebo plošnej korózie, použije sa vhodná úprava vody. Masovo používaná magnetická úprava vody je však nezodpovedné všeliek, keďže nemá protikorózne účinky a jej cieľom je zabrániť inkrustácii. V ČR nie je od roku 2001 magnetická úprava pitnej vody z hygienického hľadiska povolená.

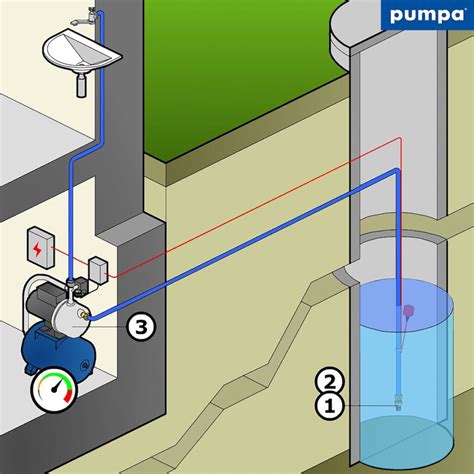

• Eliminácia mechanických častíc: Prítomnosť mechanických častíc možno eliminovať inštaláciou jemného filtra na vstupe vodovodného potrubia do budovy, po normou predpísanom prepláchnutí. Odporúča sa filter s automatickým prepláchnutím.
• Separátor železa: Nevyhnutný je aj návrh odstredivého separátora zložiek železa, vznikajúcich pri ohreve vody (pri ohrievači). V jeho odstredivej časti dochádza k odlúčeniu drobných a veľmi malých častíc, ktoré klesajú do dolnej časti, kde sa intenzívne usadzujú. Častice sa môžu manuálne alebo automaticky vypustiť.
• Odvodnenie potrubí: Za samozrejmé, avšak u nás zanedbávané - a pritom normou predpísané - treba považovať odvodnenie stúpajúcich a klesajúcich potrubí (napríklad pod prievlakmi).

Rýchlosť prúdenia a legionela

Rýchlosť prúdenia vody v potrubí ovplyvňuje usadzovanie mechanických častíc. Hraničnú rýchlosť nemožno jednoznačne určiť, avšak rýchlosť 0,5 m/s sa považuje za minimálnu. Rozvodné potrubia by nemali byť predimenzované a mali by byť vždy stanovené výpočtom, pričom by nemali obsahovať úseky so stagnujúcou vodou.

Vznik vnútornej korózie v oceľovom pozinkovanom potrubí súvisí aj s výskytom legionel. Sedimentácia železa spôsobuje okrem množenia legionel aj technické problémy, ako je vytekanie "hnedej" vody pri špičkových odberoch. Norma STN EN 806-2 predpisuje výstupnú teplotu TV z ohrievača na úrovni 60 °C, pri nemožnosti vykonať termickú dezinfekciu potrubia je to 70 °C. Pri nižších teplotách vzniká a rozmnožuje sa (nielen) baktéria legionela. Osobitnú pozornosť treba venovať návrhu svetlosti cirkulácie TV, cirkulačného čerpadla a regulačným armatúram prietoku pred jednotlivými stúpacími potrubiami.

Alternatívy k pozinkovaným rúram pre ohriatu pitnú vodu (TV)

Vzhľadom na problémy s koróziou a kontamináciou pri použití pozinkovaných rúr pre ohriatu pitnú vodu je dôležité zvážiť alternatívne materiály. Podľa druhu budovy a finančných nárokov investora sa treba rozhodnúť pre potrubia z materiálov ako:

• PE-X,
• PB,
• viacvrstvové potrubia,
• medená,
• nehrdzavejúca oceľ.

Potrubia z PPR sú pre distribučné siete TV nevhodné najmä z týchto dôvodov: tlakový rad PN 20, u nás najčastejšie používaný, nevyhovuje kritériám 50-ročnej životnosti; tlakový rad PN 25, ktorý by z tohto hľadiska vyhovel, má zas veľmi hrubé steny, ktoré sú v stavbe náročné na priestor a je cenovo náročnejší v porovnaní, napríklad, s rúrami z PE-X, resp. viacvrstvovými potrubiami.
