Vodárenské potrubia a fitingy sú obvykle označované v britsko-americkej (imperiálnej) sústave jednotiek. Základnou jednotkou je inch (palec, cól), ktorého veľkosť bola 1. júla 1959 stanovené na 25,4 mm. Metrická sústava SI bola navrhnutá v roku 1790 vo Francúzsku a jej základnou je meter (m) a z neho odvodené cm a mm.
Pri spájaní vodovodných potrubí a armatúr z rôznych materiálov môžu nastať ťažkosti so zmenou jedného systému na druhý. V čom je teda problém? Zmerajme si vonkajší priemer klasickej 1" trubky a dostaneme asi 33mm. Hups, to predsa nezodpovedá 1" (25,4mm).
Kľúč k pochopeniu rozmerov: Vnútorný priemer
Kľúčovú úlohu pri vodárenských potrubiach a hadiciach nehrá vonkajší, ale vnútorný priemer, a preto sa používa jeho označenie. Pri vodovodných rúrach sa najčastejšie označujú dva rozmery, a to:
- DN - vnútorný priemer potrubia
- D - vonkajší rozmer potrubia, označuje sa aj znakom Ø (Ø = DN + 2 x hrúbka steny trubky)
Označenie v palcoch a ich metrické ekvivalenty
Palec je označený dvoma údermi v pravom hornom rohu, napríklad 1/2 ". Rozdeľte 1 palec na 8 rovnakých častí: 1/8, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8 palca. Je to ekvivalent zvyčajného jedného až siedmich bodov. Menšie veľkosti sú vyjadrené v 1/16, 1/32, 1/64 a jednotka je stále v palcoch. Ak je možné menovateľ a molekulu rozdeliť (napr. Molekuly sú 2, 4, 8, 16, 32), mali by sa aproximovať.
Pre lepšiu orientáciu v bežne používaných rozmeroch sú tu príklady:
- Napríklad vodovodné potrubie DN25 (25 mm) je vodovodné potrubie s uhlopriečkou 1 "a je tiež osembodovým vodovodným potrubím pred oslobodením.
- Vodovodné potrubie DN15 je palcové 1/2 "vodovodné potrubie a pred oslobodením je tiež štvorbodovým vodovodným potrubím.
- Napríklad vodovodné potrubie DN20 je 3/4 palcové vodovodné potrubie a pred oslobodením je to aj 6-bodové vodovodné potrubie.

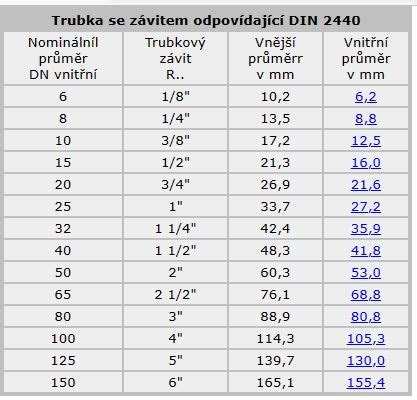

Tabuľka najčastejších rozmerov vodovodných potrubí a fitingov
Prehľad najčastejšie používaných rozmerov vodovodných potrubí a fitingov vám pomôže pri výbere správnych komponentov:
| Rozmer v palcoch | Vnútorný priemer DN | Vonkajší priemer D (DIN 2448) | Vonkajší priemer D (DIN 2458) |
|---|---|---|---|
| 3/8" | 10 mm | 13,5 mm | 17,2 mm |
| 1/2" | 15 mm | 20 mm | 21,3 mm |
| 3/4" | 20 mm | 25 mm | 26,9 mm |
| 1" | 25 mm | 30 mm | 33,7 mm |
| 1 1/4" | 32 mm | 38 mm | 42,4 mm |
| 1 1/2" | 40 mm | 44,5 mm | 48,3 mm |
| 2" | 50 mm | 57 mm | 60,3 mm |
| 2 1/2" | 65 mm | 76,1 mm | 76,1 mm |
| 3" | 80 mm | 88,9 mm | 88,9 mm |
| 4" | 100 mm | 108 mm | 114,3 mm |
| 5" | 125 mm | 133 mm | 139,7 mm |
| 6" | 150 mm | 159 mm | 168,3 mm |
| 8" | 200 mm | 219,1 mm | 219,1 mm |
| 10" | 250 mm | 267 mm | 273 mm |
* Uvedené rozmery berte prosím ako orientačné. V závislosti od materiálového prevedenia rúry sa môžu líšiť.
