Elektrický rozvádzač je srdcom každej elektroinštalácie. Jeho správna funkcia a bezpečnosť sú kľúčové pre bezproblémovú prevádzku celého objektu. Čo sa však stane, ak sa v jeho blízkosti alebo dokonca priamo v ňom objaví vodovodné potrubie? Táto situácia predstavuje vážne bezpečnostné riziko a je v príkrom rozpore s platnými normami.

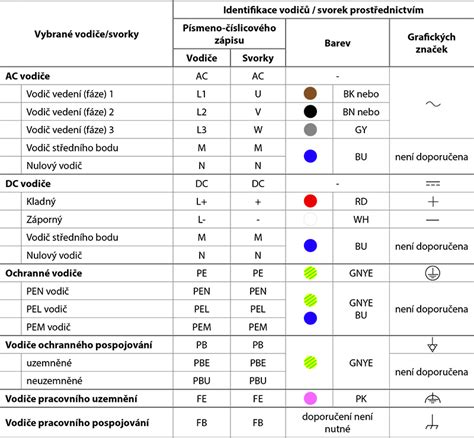

Normy a farebné označovanie vodičov
Bezpečnosť v elektroinštaláciách je primárne zabezpečená dodržiavaním platných noriem. Norma STN 34 7411 - Označovanie žíl v kábloch a ohybných šnúrach stanovuje jasné pravidlá pre farebné označovanie vodičov. Tieto pravidlá nie sú len estetickou záležitosťou, ale kľúčovým bezpečnostným prvkom.
- Ochranný vodič PE je vodič, ktorý slúži na ochranu pred úrazom elektrickým prúdom a musí byť vždy označený žlto-zelenou kombináciou.
- Nulový vodič N je pracovný vodič, ktorý má vždy modrú farbu a používa sa na uzatvorenie obvodu v striedavej sústave.
V trojfázových sústavách je dôležité, aby bolo označenie jednotlivých fáz konzistentné od hlavného rozvádzača až po koncové obvody. Príkladom z praxe je použitie kombinácie L1 = hnedá, L2 = čierna, L3 = sivá, N = modrá, PE = žlto-zelená. Toto označenie by malo byť zachované v celom objekte.
Pri pevných elektroinštaláciách (napríklad káble CYKY, AYKY) sa farby žíl používajú podľa počtu žíl a typu obvodu. Je dôležité si uvedomiť, že v starších objektoch sa často vyskytujú elektroinštalácie, ktoré nedodržiavajú aktuálne farebné označenie vodičov. V takomto prípade je nevyhnutné funkciu vodiča potvrdiť meraním.
Vodovodné potrubie v elektrickom rozvádzači: Paskvil, nie riešenie
Prítomnosť vodovodného potrubia v elektrickom rozvádzači je absolútne neprijateľná. Táto situácia, často označovaná ako "paskvil", vzniká z dôvodu neodborných zásahov a ignorovania základných bezpečnostných princípov. Vodovodné potrubie, aj keď je vyrobené z plastu, nie je izolované v zmysle elektrických noriem a voda v ňom môže byť vodivá. To znamená, že v prípade poruchy môže byť potrubie pod napätím, čo predstavuje priame riziko úrazu elektrickým prúdom.
Jedna z diskutovaných situácií hovorí o tom, že ak by potrubie prasklo, ihneď by sa ukázalo, či je "IN" alebo "OUT". Vzhľadom na to, že plast nemá vlastnosti dvojitej alebo zosilnenej izolácie a obsahuje vodivé časti spojené so zemou (vodu), mal by byť aspoň pripojený na ochranný vodič. Avšak správne riešenie je jednoznačné - potrubie tam nemá čo hľadať.
Voda je spojená so zemou napríklad cez každý otvorený kohútik, výmenník tepla, alebo hlavný rozvod. Odpor takéhoto uzemnenia je rôzny a závisí od obsahu iónov vo vode, dĺžky potrubia a iných faktorov.
Okrem rizika úrazu elektrickým prúdom predstavuje potrubie v rozvádzači aj riziko kondenzácie vlhkosti, ktorá môže spôsobiť koróziu kovových častí rozvádzača alebo dokonca skrat. V prípade špatného zvaru alebo poškodenia by unikajúca voda mohla spôsobiť vážne škody.
Príklady neodborných zásahov a ich dôsledky
Príbehy o neodborných rekonštrukciách a zásahoch do elektroinštalácií sú bohužiaľ časté. Jeden z príkladov opisuje rodinný dom, kde bola celková rekonštrukcia vykonaná neodborne. Medzi mnohými problémami sa objavil aj nefunkčný solárny systém, nesprávne osadené radiátory, nebezpečne odrezané potrubia a akumulačná nádoba s odstrihnutou kabelážou. Na vrchnej časti nádoby bola nájdená nezabezpečená živá kabeláž, ktorá mohla byť životu nebezpečná.
Ďalším alarmujúcim nálezom boli anomálne spoje modrých káblov (N vodičov) v elektrickom rozvádzači. Tieto chyby naznačujú vážne porušenie elektroinštalačných pravidiel a predstavujú riziko požiaru.
V inom prípade bolo riešenie ohrevu teplej vody zabezpečené poddimenzovanou elektrickou špirálou zapojenou v zásuvke. Ohrev trval dlho a špirála musela ísť nonstop naplno, čo sa prejavilo na vysokých účtoch za elektrinu. Toto riešenie bolo nazvané "super cool", pretože noví majitelia by sa v konečnom dôsledku umývali v studenej vode.
Bezpečnosť na prvom mieste: Kedy zasahovať a kedy volať profesionála
Ako koncový používateľ by ste mali vedieť, že farebné označenie vodičov nie je len estetika, ale kľúčový bezpečnostný prvok. Ak si nie ste istý významom jednotlivých vodičov, alebo ak zistíte akékoľvek nezrovnalosti v elektroinštalácii, do inštalácie nezasahujte.
Nikdy neimprovizujte! Napríklad použitie žlto-zeleného vodiča na iné účely ako PE, alebo modrého vodiča na iné účely ako N, je zakázané.
V prípade akýchkoľvek pochybností alebo zistenia vážnych problémov, ako sú úniky vody, požiar, alebo rozsiahle poškodenie elektroinštalácie, je nevyhnutné obrátiť sa na profesionálneho elektrikára s príslušnou kvalifikáciou a oprávnením.
Preco doma vyhadzuje poistky - istic, Elektro Skola
Do elektroinštalácie smie zasahovať iba osoba s príslušnou elektrotechnickou kvalifikáciou, ktorá pozná aktuálne normy a predpisy. Títo odborníci sú schopní vykonať potrebné merania, diagnostiku a bezpečne odstrániť prípadné závady.
Údržba a revízie
Pravidelná údržba a odborné prehliadky (revízie) sú nevyhnutné pre udržanie elektroinštalácie v bezpečnom a funkčnom stave. V bytových domoch sa napríklad periodická odborná prehliadka elektrickej inštalácie a bleskozvodnej inštalácie vykonáva jedenkrát za päť rokov. O vykonanej prehliadke vyhotovuje revízny technik písomný záznam.
Dodržiavanie platných noriem, pravidelná údržba a včasné riešenie problémov sú zárukou bezpečnosti a dlhej životnosti vašej elektroinštalácie.
