Nebezpečenstvo vodovodného potrubia v elektrickom rozvádzači a dôležitosť noriem pre bezpečnú elektroinštaláciu

Elektrický rozvádzač je srdcom každej elektroinštalácie. Jeho správna funkcia a bezpečnosť sú kľúčové pre bezproblémovú prevádzku celého objektu. Čo sa však stane, ak sa v jeho blízkosti alebo dokonca priamo v ňom objaví vodovodné potrubie? Táto situácia predstavuje vážne bezpečnostné riziko a je v príkrom rozpore s platnými normami.

Bezpečnosť v elektroinštaláciách a význam farebného označenia vodičov

Bezpečnosť v elektroinštaláciách je primárne zabezpečená dodržiavaním platných noriem. Norma STN 34 7411 - Označovanie žíl v kábloch a ohybných šnúrach stanovuje jasné pravidlá pre farebné označovanie vodičov. Tieto pravidlá nie sú len estetickou záležitosťou, ale kľúčovým bezpečnostným prvkom.

Pri projektoch aj menších opravách vždy dodržte zásadu: žlto-zelený vodič použite len ako PE a modrý vodič len ako N. Ochranný vodič PE je vodič, ktorý slúži na ochranu pred úrazom elektrickým prúdom a musí byť vždy označený žlto-zelenou kombináciou. Nulový vodič N je pracovný vodič, ktorý má vždy modrú farbu a používa sa na uzatvorenie obvodu v striedavej sústave.

Pre lepšiu prehľadnosť je farebné označenie vodičov štandardizované takto:

V trojfázových sústavách je dôležité, aby bolo označenie jednotlivých fáz konzistentné od hlavného rozvádzača až po koncové obvody. Príkladom z praxe je použitie kombinácie L1 = hnedá, L2 = čierna, L3 = sivá, N = modrá, PE = žlto-zelená. Toto označenie by malo byť zachované v celom objekte. Toto označenie je následne zachované v hlavnom rozvádzači aj v podružných rozvádzačoch a zásuvkových obvodoch.

Pri pevných elektroinštaláciách (napríklad káble CYKY, AYKY) sa farby žíl používajú podľa počtu žíl a typu obvodu. Je dôležité si uvedomiť, že v starších objektoch sa často vyskytujú elektroinštalácie, ktoré nedodržiavajú aktuálne farebné označenie vodičov. V takomto prípade je nevyhnutné funkciu vodiča potvrdiť meraním. Ak farby nesedia s tým, čo vidíte v tabuľke, funkciu vodiča je potrebné potvrdiť meraním a vyhodnotením stavu inštalácie.

Vodovodné potrubie v elektrickom rozvádzači: Neprijateľné riziko

Prítomnosť vodovodného potrubia v elektrickom rozvádzači je absolútne neprijateľná. Táto situácia, často označovaná ako "paskvil", vzniká z dôvodu neodborných zásahov a ignorovania základných bezpečnostných princípov.

Vodovodné potrubie, aj keď je vyrobené z plastu, nie je izolované v zmysle elektrických noriem a voda v ňom môže byť vodivá. To znamená, že v prípade poruchy môže byť potrubie pod napätím, čo predstavuje priame riziko úrazu elektrickým prúdom.

Jedna z diskutovaných situácií hovorí o tom, že ak by potrubie prasklo, ihneď by sa ukázalo, či je "IN" alebo "OUT". Vzhľadom na to, že plast nemá vlastnosti dvojitej alebo zosilnenej izolácie a obsahuje vodivé časti spojené so zemou (vodu), mal by byť aspoň pripojený na ochranný vodič. Avšak správne riešenie je jednoznačné - potrubie tam nemá čo hľadať.

Voda je spojená so zemou napríklad cez každý otvorený kohútik, výmenník tepla, alebo hlavný rozvod. Odpor takéhoto uzemnenia je rôzny a závisí od obsahu iónov vo vode, dĺžky potrubia a iných faktorov.

Okrem rizika úrazu elektrickým prúdom predstavuje potrubie v rozvádzači aj riziko kondenzácie vlhkosti, ktorá môže spôsobiť koróziu kovových častí rozvádzača alebo dokonca skrat. V prípade špatného zvaru alebo poškodenia by unikajúca voda mohla spôsobiť vážne škody.

Dôsledky neodborných zásahov a chybných riešení

Príbehy o neodborných rekonštrukciách a zásahoch do elektroinštalácií sú bohužiaľ časté. Jeden z príkladov opisuje rodinný dom, kde bola celková rekonštrukcia vykonaná neodborne. Medzi mnohými problémami sa objavil aj nefunkčný solárny systém, nesprávne osadené radiátory, nebezpečne odrezané potrubia a akumulačná nádoba s odstrihnutou kabelážou. Na vrchnej časti nádoby bola nájdená nezabezpečená živá kabeláž, ktorá mohla byť životu nebezpečná.

Ďalším alarmujúcim nálezom boli anomálne spoje modrých káblov (N vodičov) v elektrickom rozvádzači. Tieto chyby naznačujú vážne porušenie elektroinštalačných pravidiel a predstavujú riziko požiaru.

V inom prípade bolo riešenie ohrevu teplej vody zabezpečené poddimenzovanou elektrickou špirálou zapojenou v zásuvke. Ohrev trval dlho a špirála musela ísť nonstop naplno, čo sa prejavilo na vysokých účtoch za elektrinu. Toto riešenie bolo nazvané "super cool", pretože noví majitelia by sa v konečnom dôsledku umývali v studenej vode.

Ističe a poistky: Kľúčové prvky ochrany

V každom elektrickom systéme musia byť vodiče a zariadenia chránené pred nadmerným prúdom. Na to slúžia ističe a poistky - vypnú obvod skôr, než dôjde k prehriatiu káblov, poškodeniu spotrebičov alebo požiaru. Ističe a poistky sú prvé „strážne body“ v elektrickom systéme. Sledujú prúd v obvode a pri prekročení povolenej hodnoty obvod odpoja.

Definícia a funkcia ističov

Istič je elektromechanické zariadenie, ktoré automaticky preruší obvod, keď prúd prekročí menovitú hodnotu alebo pri skrate. Má dve hlavné ochrany: magnetickú (rýchla) ochranu, ktorá reaguje na veľmi vysoké prúdy (skrat), a termickú (pomalšia) ochranu, ktorá reaguje na dlhodobejšie preťaženie.

Preťaženie nastáva, keď je prúd dlhší čas len o niečo vyšší ako menovitý prúd obvodu. Vodiče sa prehrievajú, ale prúd nie je extrémne vysoký. Skrat je náhle zvýšenie prúdu na niekoľkonásobok menovitého prúdu (napr. pri dotyku vodičov L-N alebo L-PE), alebo náhle spojenie vodičov s veľkým rozdielom potenciálov.

Okrem menovitého prúdu (napr. 16 A) je dôležitá aj charakteristika ističa, ktorá určuje, pri akom násobku menovitého prúdu istič rýchlo (magneticky) vypne. Ističe ETIMAT P10 sú vhodné pre náročnejšie aplikácie s vyššími skratovými prúdmi vďaka vyššej vypínacej schopnosti.

V mnohých bytových inštaláciách sa používa istič 16 A s charakteristikou B. Konkrétne istenie však vždy určuje projektant podľa prierezu vodičov, dĺžky vedenia a požiadaviek noriem STN. Pri starších inštaláciách sa často stáva, že istenie už nezodpovedá aktuálnym požiadavkám alebo je dlhodobo preťažované. Dôvodom môže byť dlhodobé preťaženie, poškodený kábel, chybný spotrebič alebo nevhodne dimenzované istenie. Nesprávna charakteristika ističa môže spôsobovať problémy, napríklad vypínanie pri bežnom spustení spotrebiča.

Definícia a funkcia poistiek

Poistka je pasívny ochranný prvok s tavným vodičom. Pri prekročení určitého prúdu sa vodič prepáli a trvalo preruší obvod. Pri výmene poistky vždy použite rovnaký typ, menovitý prúd a charakteristiku, akú predpisuje výrobca alebo projekt. Istič je elektromechanické zariadenie, ktoré po vybavení môžete znovu zapnúť, zatiaľ čo poistka je jednorazová - po prepálení je potrebné ju vymeniť.

Prúdové chrániče

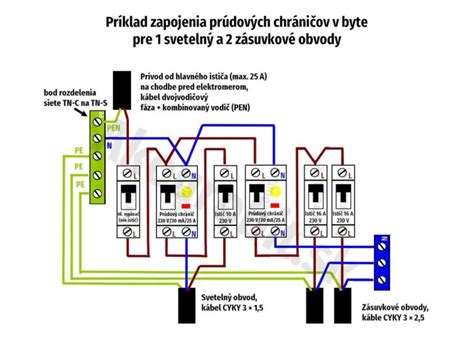

Na doplnkovú ochranu pred úrazom elektrickým prúdom sa používa prúdový chránič s citlivosťou 30 mA. Prúdový chránič (RCD) je zariadenie, ktoré sleduje rozdiel prúdov medzi vodičmi a pri úniku prúdu (napr. pri dotyku osoby s fázovým vodičom) obvod rýchlo odpojí. Istič ani poistka samy osebe nie sú dostatočnou ochranou pred úrazom elektrickým prúdom. Ochranu osôb pred úrazom prúdom zabezpečujú prúdové chrániče (RCD) s citlivosťou 30 mA a správne vyhotovenie ochranného pospájania a uzemnenia. Podrobnejšie vysvetlenie princípu, typov a použitia prúdových chráničov nájdete aj v článku Prúdové chrániče - typy, použitie a bezpečnosť.

Kedy zasahovať a kedy volať profesionála

Ako koncový používateľ by ste mali vedieť, že farebné označenie vodičov nie je len „estetika“, ale kľúčový bezpečnostný prvok elektroinštalácie. Ak si nie ste istý významom jednotlivých vodičov, alebo ak zistíte akékoľvek nezrovnalosti v elektroinštalácii, do inštalácie nezasahujte.

Nikdy neimprovizujte! Napríklad použitie žlto-zeleného vodiča na iné účely ako PE, alebo modrého vodiča na iné účely ako N, je zakázané. Modrý vodič je vyhradený pre nulový vodič N.

Dôležité upozornenie: Návrh istenia, výber ističov/poistiek a zásahy do rozvádzačov musí robiť kvalifikovaný elektrikár podľa projektu a platných noriem STN (napr. STN EN 60898, STN 33 2000 a ďalšie). Do elektroinštalácie smie zasahovať iba osoba s príslušnou elektrotechnickou kvalifikáciou, ktorá pozná aktuálne normy a predpisy. Títo odborníci sú schopní vykonať potrebné merania, diagnostiku a bezpečne odstrániť prípadné závady. Nie, poistku ani istič nemožno svojvoľne nahradiť prvkom s vyšším menovitým prúdom. Istenie je dimenzované podľa prierezu vodičov a zaťaženia obvodu.

V prípade akýchkoľvek pochybností alebo zistenia vážnych problémov, ako sú úniky vody, požiar, alebo rozsiahle poškodenie elektroinštalácie, je nevyhnutné obrátiť sa na profesionálneho elektrikára s príslušnou kvalifikáciou a oprávnením. Identifikujte, ktorý istič vypadáva, pozrite sa na označenie na rozvádzači (napr. zásuvky kuchyňa). Potrebujete poradiť s výberom? Stačí, ak nám priblížite typ inštalácie (byt, dom, hala), menovité prúdy obvodov, typ siete a požiadavky projektu.

Pri rekonštrukcii starých inštalácií je vhodné navrhnúť postupnú výmenu káblov tak, aby zodpovedali aktuálnym STN a aby bolo jasné rozlíšenie PE, N a L.

Údržba a revízie elektroinštalácie

Pravidelná údržba a odborné prehliadky (revízie) sú nevyhnutné pre udržanie elektroinštalácie v bezpečnom a funkčnom stave. V bytových domoch sa napríklad periodická odborná prehliadka elektrickej inštalácie a bleskozvodnej inštalácie vykonáva jedenkrát za päť rokov.
