Kanalizačné plastové rúry slúžia na vybudovanie kanalizačných a odpadových sietí, ako aj na odvetrávanie objektov. V oblasti stavebníctva a infraštruktúry zohrávajú kľúčovú úlohu pri efektívnom odvode odpadových vôd. V tomto článku sa podrobne pozrieme na potrubie s menovitým priemerom DN 110, ktoré je jedným z najčastejšie používaných rozmerov, a to pre dva hlavné typy systémov: vonkajšiu kanalizáciu (KG PVC-U) a vnútornú kanalizáciu (HT-PP).
KG PVC-U Potrubie pre Vonkajšiu Kanalizáciu
Gravitačný kanalizačný systém rúr a tvaroviek KG PVC-U je určený na transport priemyselného a komunálneho odpadu a dažďovej vody pri teplotách média do 60 °C. Tento systém je navrhnutý ako kanalizačný systém pre zvodové potrubia pod budovami, kanalizačné prípojky a stokové siete s výškou krytia až 8 metrov. Kanalizačná rúra KG SN4 je vyrobená z veľmi odolného PVC a slúži pre spoľahlivé odvádzanie odpadových vôd z nehnuteľností, pozemkov a verejných priestranstiev do kanalizačnej prípojky a následne do stokovej siete.
Materiál a technické parametre
Potrubie KG je vyrobené z nemäkčeného polyvinylchloridu (PVC-U). Pri vývoji technológie TRIO bol kladený dôraz na zvýšenie využitia potenciálu, ktorý nemäkčený polyvinylchlorid (PVC-U) ako vysoko vyspelá a rokmi preverená surovina ponúka. Rúrky a tvarovky KG sú vyrobené z odolného PVC pre podzemné potrubie podľa DIN EN 1401-1. Rúrky a tvarovky KG-Systém (PVC) ® sú vyrábané v súlade s platnými európskymi normami EN 1401-1 a STN EN 13 476 - 2, ktoré stanovujú vyššiu silu steny, ako v minulosti používaná DIN 19534.
Kruhová tuhosť rúr je 4 kN/m2 , resp. 8 kN/m2 (SN4, resp. SN8), čo umožňuje ich použitie v rôznych hĺbkach. Široký sortiment prvkov KG-Systém (PVC) ® je kompletný systém so širokým výberom prvkov - Rúrky kruhovej tuhosti SN 4 (do hĺbky až 4 metre) a SN 8 (do hĺbky až 8 metrov). Tieto rúry odolávajú maximálnej teplote pre nepretržité používanie 60 °C a pri splnení tejto podmienky je životnosť rúr minimálne 50 rokov.
Vlastnosti a výhody

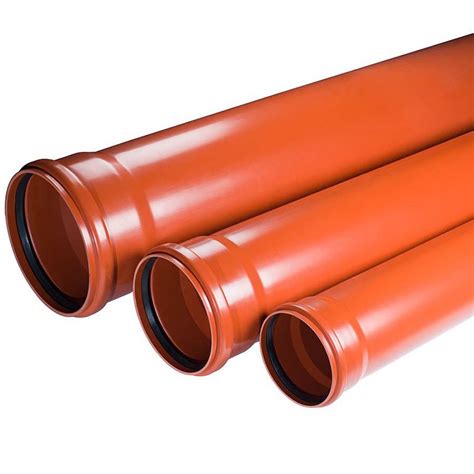

Rúrky oranžovej farby majú hladkú vonkajšiu aj vnútornú stenu, vďaka čomu sú ľahko odplavované prípadné nečistoty, a zabraňuje sa tak vytvoreniu usadenín na stenách. Hladký povrch je mimoriadnou vlastnosťou plastových rúrok, obzvlášť rúrok z PVC-U. Výsledkom sú kanalizačné rúry a tvarovky s dokonale hladkou vnútornou stenou, ktoré sú odolné proti abrázii a chemicky odolné. Húževnatá vonkajšia vrstva odoláva všetkým materiálom bežne používaným pre obsyp potrubia a pružné jadro je schopné odolávať zemným aj kolesovým tlakom. Kanalizačné rúry a tvarovky KG PVC-U sú odolné voči mikroorganizmom nachádzajúcim sa v agresívnom odpade a vyznačujú sa vysokou odolnosťou voči vnútorným aj vonkajším chemickým vplyvom. Systém má výborné hydraulické vlastnosti a tolerantnosť k sadaniu terénu, poskytuje vysokú mechanickú a chemickú odolnosť, výbornú tesnosť spojov, odolnosť proti striedaniu teplôt, jednoduchú inštaláciu a dlhú životnosť.
Montáž a spájanie
Montáž je jednoduchá, rýchla a pevná pomocou zásuvných spojov, s už predmontovaným britovým tesnením. Vzhľadom k nízkej hmotnosti systému je zaistená ľahká manipulácia, dokonca aj s rúrkami o dĺžke 5 metrov. Spájanie rúrok je veľmi jednoduché vzhľadom k hrdlu s tesniacim elementom, pričom samotných spojov je menej než tomu bolo u predchádzajúcich prvkov z ťažkých materiálov. Každá rúrka alebo tvarovka má zasúvaciu časť so skosenou hranou pre ľahké spojenie a obsahuje naformátované hrdlo s tesniacim krúžkom.
Tesnosť spojov je zaistená jazýčkovými tesniacimi elementmi vyrobenými z odolných kaučukov, ktoré sú umiestnené v drážke hrdla rúrky. Tesnosť je zachovaná taktiež aj pri deformácii alebo vychýlení rúrky, a spoj nezarastá korene, čo zaručuje 100% tesnosť spojov. Zosilnená stena zaručuje vyššiu bezpečnosť.
Rúry sa môžu rezať manuálne, alebo mechanickými pílami. Príprava spájania dvoch rúr s hrdlom začína očistením konca rúry a hrdla druhej rúry. Je dôležité overiť, či je tesniaci krúžok správne nasadený, či nie je prekrútený. Po dôkladnom očistení oboch koncov rúr a správnom nasadení tesniaceho krúžku sa jemnou vrstvou mazadla namaže tesniaci krúžok a hladký koniec rúry sa zasunie do hrdla, kým nedorazí nakoniec. Použitie agresívnych olejov a mazadiel, ktoré by poškodili tesniaci krúžok, je zakázané! Súosovosť rúr a tvaroviek musí byť zaručená.
Ako nainštalovať odtokovú rúru z PVC zvodu, skvelý DIY projekt
HT-PP Potrubie pre Vnútornú Kanalizáciu
Kanalizačné rúry a tvarovky Plast Brno sú certifikované pre rozvody vnútornej netlakovej kanalizácie. HTEM odpadové rúry a HT-PP tvarovky sú určené na odvádzanie všetkých druhov odpadových vôd vnútornej netlakovej kanalizácie vo vnútri domov (a to aj na ich vonkajších stenách) a v priemyselných stavbách, a taktiež ako odvetrávacie potrubie odpadových systémov. Sú vhodné na výstavbu a rekonštrukciu netlakovej kanalizácie vo vnútri budov.
Materiál a technické parametre
HTEM odpadová rúra DN110 má dĺžku 1000 mm a je vyrobená z polypropylénu (PP). Odpadové rúry HTEM sa vyrábajú koextrúziou z polypropylénu v súlade s normou STN EN 1451. Materiál je vysoko odolný polypropylén (PP) s hrúbkou steny 2,7 mm pre DN 110. Maximálna prevádzková teplota je do +95 °C, krátkodobo až +100 °C, a minimálna teplota pri použití je -10 °C. Ucelený systém rúr a tvaroviek je k dispozícii v dimenziách od DN32 až po DN125. Výrobky sú certifikované pre použitie na rozvody vnútornej netlakovej kanalizácie vo vnútri domov a budov a sú vyrobené v Českej republike v zmysle normy EN 1451-1.
Vlastnosti a výhody
Použitie vysoko kvalitného polypropylénu pri výrobe umožňuje používať systém HT-PP tvaroviek a rúr všade tam, kde sú požadované vysoké nároky na zvýšenú tepelnú, chemickú a mechanickú odolnosť všetkých komponentov. Tieto rúry majú vynikajúcu odolnosť voči bežne používaným chemikáliám ako sú napr. priemyselné odpadové vody, alkoholy, peroxidy, zásady, oleje a pod. Majú vynikajúce hydraulické vlastnosti a pri dodržaní všetkých montážnych odporúčaní aj minimálny sklon k tvorbe usadenín. Výborná vnútorná svetlosť tvaroviek zaisťuje dostatočný prietok média. Tvarovky HT z polypropylénu sa vyznačujú veľmi dlhou životnosťou, ktorá je minimálne 50 rokov v prípade optimálnych prevádzkových podmienok. Navyše, všetky komponenty systému sú 100 % recyklovateľné a v prípade tepelného rozkladu neprodukujú žiadne splodiny.
Montáž a spájanie
Spolu s jednoduchou a rýchlou montážou a najmä vďaka bezchybnej kvalite spojov je odpadový systém HT-PP jednoznačnou voľbou v prípade riešenia odvodnenia moderných budov. Tesnosť každého spoju zabezpečuje tesniaci O-krúžok z kvalitného polyméru EPDM, ktorý sa vyznačuje vysokou tepelnou odolnosťou a nemenej dôležitá je aj jeho výborná chemická odolnosť voči neoxidujúcim kyselinám a zásadám. Spájanie HT-PP tvaroviek a rúrok sa uskutočňuje zasunutím hladkej časti tvarovky alebo rúry do hrdla protikusu, v ktorom je osadený tesniaci O-krúžok. Pre ľahšiu montáž sa používa montážne mazivo, ktoré sa nanesie na tesniaci O-krúžok a zabezpečí nám jednoduchšie vsunutie do príslušného hrdla. Kvalitné tesniace O-krúžky z EPDM sú zárukou bezpečných a spoľahlivých spojov aj v prípade orientácie proti toku kvapaliny v hrdle. HT systém polypropylénových rúr a tvaroviek je možné v nevyhnutných prípadoch kombinovať a spájať aj s inými materiálmi, ako napríklad s odpadovými rúrami z PVC - novodur prípadne s KG kanalizačným systémom určeným pre rozvody odpadu v exteriéri.
Dôležité upozornenia a skladovanie
Vzhľadom k tomu, že HT rúry a tvarovky nie sú odolné voči UV žiareniu, neodporúča sa ich pre použitie v exteriéri a pre pokládku do zeme. Výrobca zakazuje používať rúry a tvarovky z HT-PP v odpadových systémoch prepravujúcich médiá, proti ktorým polypropylén nie je odolný. Lepenie rúrok ani tvaroviek sa neodporúča. V prípade použitia tvaroviek a rúr z HT-PP pre odvod chemikálií v priemysle je nutné posúdenie projektanta, resp. zástupcu výrobcu s prihliadnutím na technológiu a konkrétne použitie (typ chemikálie, teplota, koncentrácia a pod.).
Skladovanie: Tvarovky a rúry do 500 mm sú zabalené v kartónových krabiciach, aby boli chránené pred prípadným poškodením pri preprave a manipulácii. Rúry od dĺžky 750 mm sú balené do dreveného ochranného rámu. HT-PP tvarovky a rúry je nutné skladovať pri teplotách nad +5 °C. Uchovávajte ich v čistom prostredí, chráňte pred vonkajšími poveternostnými vplyvmi, mrazom a UV žiarením. Dôležitá je taktiež ochrana pred pádom z výšky alebo proti inému mechanickému poškodeniu. Pred inštaláciou je potrebné rúry aj tvarovky skontrolovať, či nie sú poškodené. Dbajte o to, aby ste inštalovali iba nepoškodené prvky odpadového systému.
Porovnanie kľúčových vlastností DN 110 potrubia
Pre lepšiu orientáciu v technických parametroch a vlastnostiach oboch typov potrubí s priemerom DN 110 prinášame súhrnnú tabuľku:
| Vlastnosť / Parameter | KG PVC-U (Vonkajšia kanalizácia) | HT-PP (Vnútorná kanalizácia) |
|---|---|---|
| Materiál | Nemäkčený polyvinylchlorid (PVC-U) | Polypropylén (PP) |
| Primárne použitie | Vonkajšie, podzemné, gravitačné systémy, stokové siete | Vnútorné, netlakové, odvádzanie odpadových vôd, odvetrávanie |
| Menovitý rozmer (DN) | DN 110 (dostupné aj iné) | DN 110 (dostupné aj iné) |
| Max. prevádzková teplota | do 60 °C | do +95 °C, krátkodobo +100 °C |
| Min. prevádzková teplota | - (Optimalizované pre vyššie teploty ako HT) | -10 °C |
| Životnosť | Minimálne 50 rokov | Minimálne 50 rokov |
| Kruhová tuhosť | SN4 (do 4m), SN8 (do 8m) | Primárne netlakové, bez špecifikácie SN |
| Odolnosť voči UV žiareniu | Pre podzemné použitie (menej kritické) | Nie je odolné (neodporúča sa do exteriéru) |
| Tesniaci systém | Jazýčkové tesniace elementy z odolných kaučukov | O-krúžok z EPDM gumy |
| Normy výroby | EN 1401-1, STN EN 13 476-2 | STN EN 1451-1 |
| Recyklovateľnosť | - | 100 % recyklovateľný |
| Typická farba | Oranžová | Šedá |
| Hrúbka steny DN 110 | (Vyššia podľa noriem EN 1401-1) | 2,7 mm |
