Oceľové Predizolované Potrubia pre Horúcovodné Rozvody

Moderné a Efektívne Riešenia pre Distribúciu Tepla

Oceľové predizolované potrubia predstavujú moderné a efektívne riešenie pre široké spektrum aplikácií v oblastiach vykurovania, dodávky teplej a termálnej vody, ako aj pre horúcovodné a primárne rozvody tepla. Tieto systémy sú navrhnuté tak, aby minimalizovali tepelné straty a zabezpečili dlhodobú spoľahlivosť a životnosť.

Konštrukcia a Technické Parametre Predizolovaných Potrubí

Jedným z kľúčových aspektov týchto potrubí je ich konštrukcia, ktorá kombinuje oceľovú rúrku pre médium s vysoko účinnou polyuretánovou izoláciou. Táto izolácia, na báze cyklopentánu, poskytuje vynikajúce tepelné vlastnosti s hodnotou tepelnej vodivosti nižšou ako 0,027 W/mK. Možnosť voľby hrúbky izolácie v sériách 1, 2 alebo 3 umožňuje ďalej optimalizovať tepelné straty podľa konkrétnych potrieb.

Systémy sú dostupné v širokom rozsahu dimenzií, od DN 20 až po DN 800, v dĺžkach 6 m, 12 m, 16 m a 18 m. Tieto predizolované potrubia sú schopné odolávať teplotám do +148°C a tlaku až do 25 bar, čo ich robí vhodnými pre náročné prevádzkové podmienky.

Široké Spektrum Využitia Predizolovaných Systémov

Predizolované systémy majú široké využitie od jednoduchých teplovodných a horúcovodných prípojok až po rozsiahle primárne a sekundárne siete v mestách a priemyselných areáloch. Sú ideálne pre rôznorodé aplikácie ako napríklad:

• Prepojenie objektov
• Rekonštrukcia existujúcich rozvodov
• Budovanie nových tepelných sietí

V prípade potreby je možné zaizolovať akékoľvek potrubia, vrátane PPR potrubí pre teplú vodu alebo sklolaminátových potrubí pre veľké dimenzie termálnych rozvodov. Pre každé riešenie je k dispozícii technické zhodnotenie. Efektívne využitie predizolovaných potrubí pri využití tepla z alternatívnych zdrojov, ako sú bioplynové stanice, pomáha výrazne zvýšiť efektivitu a návratnosť investície. Oceľové predizolované potrubia je možné použiť aj na horúcovodné a primárne rozvody tepla, kde odolávajú vyšším tlakom a teplotám.

Inovatívne Riešenia a Ochrana Potrubí

Taliansky výrobca oceľových predizolovaných potrubí, ECOLINE, s viac ako 35-ročnými skúsenosťami, ponúka overené koncepcie, ako je napríklad systém NRG PREMIO. Tento systém štandardne využíva oceľovú pozdĺžne zváranú rúrku pre médium a polyuretánovú izoláciu na báze cyklopentánu s maximálnym zaťažením do 148 °C a 25 bar.

Pre ešte väčšiu efektivitu prenosu tepla je možná dodávka oceľových potrubí a príslušenstva v "double" prevedení, teda s dvomi médionosnými rúrkami v spoločnej izolácii. Tieto systémy sú často vybavené difúznou EVOH bariérou, ktorá je nedeliteľnou súčasťou plášťovej izolácie a predstavuje kompletný antidifúzny systém.

Ochrana proti Korózii a UV Žiareniu

Kyslík môže pri prenikaní do štruktúry predizolovaných oceľových potrubí pôsobiť ako agresívny plyn, spôsobovať koróziu oceľovej rúrky a oslabovať polyuretán, čím negatívne ovplyvňuje izolačné vlastnosti. Spoločnosť RADPOL vyvinula jedinečné riešenie v podobe kompletného systému predizolovaných potrubí UV PROTECT COLOR. Tento systém je odolný voči pôsobeniu UV žiarenia, atmosférickým podmienkam a chemickým látkam.

Potrubia UV PROTECT COLOR majú plášť zo špeciálne upraveného HDPE odolného voči UV žiareniu, mechanickému poškodeniu, chemickým látkam a zmenám okolitých teplôt. Plášťová rúrka z HDPE je ošetrená korónovým výbojom pre lepšiu súdržnosť systému. RADPOL vyrába kompletný systém predizolovaných potrubí v plnom rozsahu priemerov do DA 1000 mm (spojky do DA 710). Štandardné vyhotovenie je s oceľovou pozdĺžne zváranou rúrkou pre médium a kombináciou izolácie z minerálnej vlny a polyuretánovej peny na báze cyklopentánu. Izolácia médionosnej rúrky je zložená z vrstvy minerálnej vlny, ktorá sa vyznačuje vysokou pevnosťou, teplotnou odolnosťou a tvarovou stálosťou, a polyuretánovej peny.

Tradičné Materiály a Spôsoby Spájania Potrubí

Zastarané zdravotnotechnické inštalácie sú najčastejším dôvodom na rekonštrukciu nielen rozvodov. Tradičným materiálom na vnútorné vodovody sú kovy; patrí k nim oceľ, liatina, meď, olovo a mosadz.

Oceľové Potrubia

Oceľ má dobré mechanické a technologické vlastnosti, preto sa na rozvody vody používa najčastejšie. Rúrky na studenú vodu môžu byť asfaltované alebo pozinkované, na rozvody teplej vody sa však môžu používať iba rúrky pozinkované, ktoré nesmú prísť do styku so sadrou alebo maltou obsahujúcou chloridové prísady.

Spoje oceľového potrubia sa robia mechanicky alebo zváraním.

Prehľad typov spojov oceľového potrubia:

Lisovaný spoj na kovové materiály začal ako prvý používať a uvádzať do praxe švédsky technik Gunnar Larsson v roku 1962. Išlo o lisovacie spojky vyrobené z uhlíkovej ocele. Neskôr získala švédsky patent nemecká firma a uviedla na trh lisovacie spojky a systémové rúrky z uhlíkovej ocele v rozmerových radoch s priemermi 12 až 28 mm.

Medené Potrubia

Potrubie z medi sa vyznačuje dobrými mechanickými vlastnosťami a v priaznivých podmienkach aj dlhou životnosťou (vnútorný povrch rúrky ostáva aj po dlhodobej prevádzke hladký). Používa sa na studenú aj teplú vodu a je zdravotne neškodné (na stenách rúrok sa tvorí ochranná, vo vode nerozpustná vrstva oxidu medi, ktorá dokonca zabíja baktérie).

Pri kombinácii medi a ocele treba dbať na to, aby voda prúdila z oceľového do medeného potrubia. Opačné prúdenie vody zapríčiňuje rýchlu koróziu ocele. Táto zásada platí aj pri napojení medeného potrubia na oceľový zásobníkový ohrievač vody. Do oceľového ohrievača sa nesmie vracať voda z medeného cirkulačného potrubia, preto sa musí medzi ohrievač a medené potrubie osadiť metrový medzikus z plastu.

Medené rúrky a tvarovky sa spájajú kapilárnym spájkovaním, závitovými mosadznými tvarovkami a samosvornými tvarovkami. Tvrdé alebo polotvrdé medené rúrky v tyčiach s dĺžkou 5 m sú vhodné na inštaláciu na alebo pod omietku.

Plastové a Viacvrstvové Potrubia

Plasty sa na potrubia v domových inštaláciách využívajú od konca 20. storočia.

• Nemäkčený polyvinylchlorid (PVC): spája sa lepením, hrdlovým spojom, pomocou krúžku, výnimočne zváraním. Používa sa na kanalizáciu, zriedkavo na vnútorný vodovod.
• Vysokotlakový (PE-LD) a nízkotlakový (PE-HD) polyetylén: spája sa polyfúznym zváraním, mechanicky spojkami, ťažko ho možno lepiť. Využíva sa na kanalizáciu, rozvod studenej vody a vonkajší plynovod.
• Sieťovaný polyetylén (PE-X): je teplotne ešte odolnejší a má rovnaké využitie ako PE-LD a PE-HD.
• Polypropylény - homopolymér (PP-H) a blokový (PP-B): používajú sa na rozvody studenej vody.
• Štatistický polypropylén (PP-R, random): možno použiť na všetky rozvody vody.
• Polybutén (PB): je vhodný na všetky typy domových a vonkajších rozvodov, spája sa zváraním a mechanicky spojkami.
• Akrylonitrylbutadiénstyrén (ABS): je určený na kanalizačné potrubia a zariadenia (kalové uzávery, spätné klapky, podlahové vpusty).

Rúrky viacvrstvového typu v sebe spájajú vlastnosti kovových a plastových rúr, najmä tvarovú stálosť, tlakovú a tepelnú odolnosť, minimálnu teplotnú rozťažnosť. Viacvrstvová rúrka sa obyčajne skladá z troch základných vrstiev. Vnútornú vrstvu, ktorá prichádza do styku s prepravovaným médiom, tvorí sieťovaný polyetylén. Hladký vnútorný povrch prichádza do kontaktu s tesniacim krúžkom lisovacej tvarovky a je dôležitý na dosiahnutie 100-percentnej tesnosti spoja. Strednú hliníkovú vrstvu tvorí masívna, vysokofrekvenčne, pozdĺžne zvarená hliníková fólia hrubá 0,5 až 1,2 mm (podľa priemeru rúrky). Táto vrstva zabezpečuje tvarovú stálosť a difúznu tesnosť. Kovy majú niekoľkonásobne nižšiu schopnosť dilatovať ako plasty, takže vrstva znižuje dilatačné pohyby. Vonkajšiu ochrannú a farebnú vrstvu tvorí lineárny polyetylén HDPE. Rúrky sa používajú na rozvody vody a vykurovanie.

Rozvody Teplého Vzduchu pre Vykurovacie Systémy

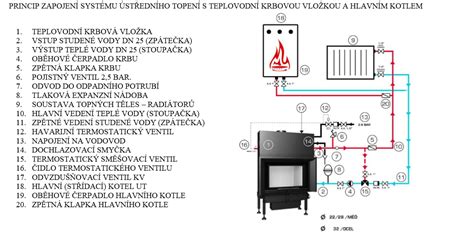

Krby už dávno nie sú iba efektným doplnkom interiéru. V súvislosti s dlhodobými trendmi znižovania spotreby energií potrebných na výrobu tepla v domácnostiach sa stali dôležitou, a v nízkoenergetických domoch s takmer nulovou potrebou energie neraz aj rozhodujúcou súčasťou vykurovacích systémov. Teplovzdušné krbové vložky Romotop sú samozrejme schopné vyššie uvedené požiadavky plniť iba v kombinácii s príslušenstvom a teplovzdušnými rozvodmi.

Hlavným prvkom teplovzdušného vykurovacieho systému je krbová vložka, z ktorej sa pomocou tepelne i akusticky odizolovaného ventilátora s vhodným regulátorom otáčok kovovými potrubiami v konštrukcii podlahy alebo pod stropom rozvádza teplý vzduch do jednotlivých izieb. Teplovzdušné rozvody hranaté s rozmermi 150x50 mm spolu s príslušnými komponentmi v podobe kolien, T alebo Y-kusov, krížových kanálov, či redukcií umožňujú komfortný rozvod teplého vzduchu v podlahe, ale hranaté kanály môžu byť prirodzene použité aj na prívod vzduchu z exteriéru.

Ohybné hliníkové potrubia, alebo ak chcete flexi hadice používané na distribúciu teplého vzduchu musia byť vzduchotesné a nesmú emitovať žiadne pachy. Týmto požiadavkám v plnej miere vyhovujú neizolované flexi hadice na rozvod teplého vzduchu z našej ponuky, ktoré sú spolu s okrúhlymi teplovzdušnými rozvodmi použiteľné aj v HVAC systémoch (klimatizačné a ventilačné systémy).

Pri budovaní teplovzdušných rozvodov sa nemôže zabúdať ani na elimináciu prípadného hluku. K slovu sa tak dostávajú tepelne i akusticky izolované ohybné hliníkové potrubia s vnútornou 25 mm perforovanou vrstvou, ktorá sa postará o dokonalé utlmenie hluku. Aj v tomto prípade si môžete vyberať z rôznych priemerov. K dispozícii sú potrubia so 100, 125, 150 a 160 priemerom. Povestnou čerešničkou na torte sú pri teplovzdušných rozvodoch klasické alebo tunelové krbové mriežky určené na nasávanie teplého vzduchu gravitačným alebo vynúteným spôsobom.

Sťahovacia páska slúži na prichytenie flexi hadíc o pozinkované profily (rozdvojky T, Y...). Spona má neprerušované vrúbkovanie po celom obvode, čo umožňuje prichytenie aj malých priemerov. Zaoblené hrany zabraňujú poškodeniu flexi hadice. Sťahovacia páska (spona) je určená na rýchle a spoľahlivé uchytenie flexibilných hadíc o pozinkované tvarovky, spojky a rozdvojky.
