Správnym zvolením potrubného systému možno znížiť tepelné straty v sieťach a predĺžiť ich životnosť. Sústavy centralizovaného zásobovania teplom (SCZT) majú v sektore vykurovania na Slovensku podiel viac než 50 %. Aktuálny trend znižovania uhlíkovej stopy a emisií CO2 sa začína uplatňovať aj v rámci SCZT. Využívanie obnoviteľných zdrojov (OZE) spolu so správnym návrhom potrubných rozvodov dokáže prispieť k udržateľnému rozvoju sietí SCZT.
Návrh a dimenzovanie diaľkových tepelných napájačov
Tepelné napájače, resp. veľké tepelné potrubné rozvody tepla, sú oceľové potrubia v dimenzii nad DN 300. Tieto diaľkové tepelné napájače prenášajú zohriate teplonosné pracovné látky z teplárne do menších rozvodných celkov SCZT. Prvým a hlavným krokom pri zvýšení úspory tepla a znížení finančných investícií je správny návrh rozvodných potrubných trás tepelných napájačov.
Keď poznáme všetky tieto údaje, nie je problém nadimenzovať tepelnú rozvodnú sieť, je však dôležité zamyslieť sa aj nad tým, s akou prívodnou teplotou teplonosnej pracovnej látky budeme vstupovať do výpočtu. Ak prívodnú teplotu teplonosnej pracovnej látky nie je možné znížiť, úpravou, a teda znížením teploty vratnej teplonosnej pracovnej látky z 90 na 80 alebo 75 °C, vieme ovplyvniť samotný návrh dimenzií potrubných rozvodov. Zmenou vratnej teplonosnej pracovnej látky dokážeme zmeniť veľkosť dimenzie, a to znížiť až o 1 dimenziu.
Porovnanie parametrov potrubí
V tabuľke sú uvedené kumulatívne tepelné straty v dimenziách DN 350 až DN 500 na 10 km trasy potrubia pre tri rôzne teplotné spády (120/90, 120/80, 120/70).
| Dimenzia (DN) | Spád 120/90 °C | Spád 120/80 °C | Spád 120/70 °C |
|---|---|---|---|
| DN 350 | Základná hodnota | Zníženie strát | Optimalizované |
| DN 500 | Základná hodnota | Zníženie strát | Optimalizované |
Proces informovania produktov technológiou POZNIK
Vplyv izolácie a technológie na tepelné straty
Straty v tepelných rozvodoch závisia od samotnej vodivosti materiálov potrubných systémov a od ich hrúbok. Výsledkom je súčiniteľ prechodu tepla U, ktorý ohraničuje množstvo tepla schopné preniknúť cez bariéru. Pri oceľových predizolovaných potrubiach s difúznou bariérou sa táto hodnota tepelnej vodivosti PUR izolácie v ďalších rokoch nemení - zostáva rovnaká, na úrovni pod 0,027 W/(m . K).

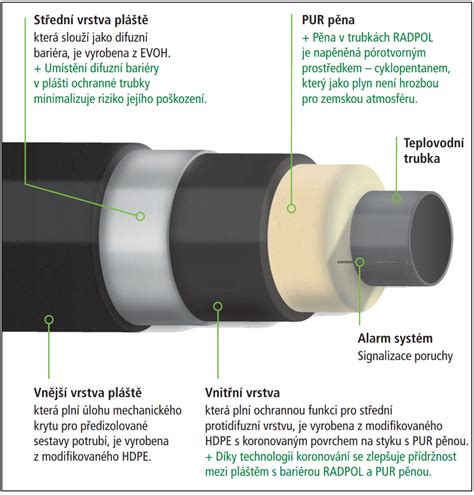

Ďalej sú to oceľové predizolované potrubia s difúznou bariérou, ktorá je aplikovaná v rámci technologického postupu. Inovatívne oceľové predizolované potrubia majú difúznu bariéru EVOH s pridanou hodnotou medzi plášťom tak, aby sa zamedzilo vniknutiu vlhkosti do izolácie a k rúrkam. Pri väčších projektoch (kde sú násobne dlhšie trasy potrubí) je vhodné zvážiť aj možnosť použitia potrubí v dĺžkach 16, prípadne dokonca 18 m. Použitím 18 m potrubí oproti 12 m je možné ušetriť až tretinu zvarov a spojov.
Technické požiadavky a legislatíva
Optimálny návrh distribučných sústav sa nezaobíde bez dôkladného izolovania potrubného rozvodu vrátane zariadení a armatúr, čo treba zapracovať v každej projektovej dokumentácii. Od júla minulého roka je v platnosti vyhláška MH SR č. 282/2012 Z. z., ktorou sa ustanovujú technické požiadavky na tepelnú izoláciu rozvodov tepla a teplej vody. Nová vyhláška o tepelných izoláciách predpisuje minimálne hrúbky izolácie, ktoré výrazne zvyšujú nároky na priestor, pretože v niektorých prípadoch až trojnásobne zväčšujú priemer potrubia.
