Montáž ventilačných potrubí a ventilátorov na Slovensku

Výber správneho ventilátora nie je jednoduchá záležitosť a nemožno ho podceniť. Kvalita vzduchu v miestnosti má priamy vplyv na ľudí v nej, pretože svojou činnosťou a dýchaním uvoľňujú teplo, pot, spotrebúvajú kyslík a iné, čím prispievajú k znižovaniu jeho kvality. Aby sme v akomkoľvek prostredí udržali kvalitné ovzdušie, musíme zabezpečiť výmenu znehodnoteného vzduchu za čerstvý.

Prirodzené vetranie sa realizuje zvyčajne otvárateľnými oknami alebo prirodzenou infiltráciou. Avšak pre zabezpečenie optimálnej kvality vzduchu je často nevyhnutné použiť mechanické vetranie, ktoré zahŕňa inštaláciu vhodných ventilačných systémov a ventilátorov. Pri výbere ventilačného systému je potrebné zohľadniť niekoľko faktorov:

• Podľa počtu osôb v danom priestore. Základná hygienická dávka na osobu je zvyčajne 30 m3/h.
• Podľa počtu predmetov v danom priestore, ktoré produkujú škodliviny alebo vlhkosť - obvykle u sociálnych zariadení, umyvární, kuchýň, šatní a pod.
• Podľa počtu požadovaných výmen vzduchu v danom priestore za 1 hodinu. (Vypočítame objem miestnosti v m3, vynásobíme ho počtom požadovaných výmen za hodinu a dostaneme potrebný vzduchový výkon v m3/h).

Princípy vetrania

Existujú tri základné metódy výmeny vzduchu pomocou ventilátorov:

1. Systém odsávania vzduchu je najpoužívanejšou metódou výmeny vzduchu, pretože je najekonomickejšia. Používa sa najmä tam, kde vzduch obsahuje škodliviny, ktoré nechceme dostať do okolitých priestorov (kúpeľne, kuchyne, fajčiarne, WC a pod.). Znehodnotený vzduch z miestnosti je odsávaný do vonkajšieho prostredia a nahradzovaný čerstvým vzduchom. Pre zvýšenie efektivity systému je vhodné umiestniť otvory nasávania oproti bodu odsávania (ventilátoru). Ich plocha by mala byť približne 1,5 až 2-krát väčšia, než je plocha otvoru pre ventilátor. V opačnom prípade nebude zabezpečená požadovaná výmena vzduchu v miestnosti.
2. Systém vháňania vzduchu predstavuje presný opak odsávania. Vzduch z okolitého prostredia je ventilátorom vháňaný do miestnosti. V miestnosti vznikne pretlak, ktorý zabezpečí vytlačenie prebytočného vzduchu cez dostupné otvory.
3. Rovnotlaký ventilačný systém vzniká použitím oboch predchádzajúcich metód súčasne. Je najúčinnejší. Výkon prívodného a odsávacieho ventilátora nemusí byť celkom rovnaký. Ak chceme v miestnosti dosiahnuť mierny podtlak, zvolíme výkonnejší odsávací ventilátor. Ak chceme dosiahnuť pretlak, použijeme výkonnejší prívodný ventilátor.

Typy ventilátorov a ich využitie

Vzduchový výkon ventilátora (množstvo vzduchu v m3/h, ktoré je ventilátor schopný vymeniť) je jeho základným parametrom. Ďalším parametrom je externý statický tlak v Pa. Tento parameter je dôležitý hlavne u ventilátorov, ktoré sú napojené na vzduchotechnické potrubie. Obidva tieto parametre sú navzájom prepojené a udávajú tlakovo-výkonovú charakteristiku ventilátora. Táto krivka je dôležitá pri návrhu ventilátorov, ktoré sú napojené na potrubie, kde ventilátor musí prekonať tlakovú stratu potrubia.

Pri návrhu je potrebné zohľadniť prostredie, v ktorom bude ventilátor pracovať. Podľa prostredia je potrebné vybrať ventilátor s potrebným krytím. Pre vlhké prostredie (kúpeľne, bazény a pod.) je potrebné krytie IPX4.

Ďalším krokom je voľba konkrétneho typu ventilátora, podľa potreby jeho využitia:

• Axiálne ventilátory slúžia na priamy výfuk cez stenu alebo krátke potrubie (dĺžka max. 3 m). Vyrábajú sa ako stenové alebo okenné.
• Radiálne ventilátory sa používajú pre napojenie na dlhšie vzduchotechnické potrubie, nakoľko majú vyšší statický tlak.
• Potrubné ventilátory sa používajú obvykle pre vyššie vzduchové výkony.

Ak bude ventilátor v prevádzke len občas, stačí použiť ventilátor s klznými ložiskami. Pre dlhodobú a intenzívnu prevádzku sú vhodnejšie ventilátory s guľôčkovými ložiskami.

Špecifické typy ventilátorov

Ventilátory pre štvorhranné a kruhové potrubia

Tieto ventilátory sú určené pre montáž priamo do potrubia a sú vhodné pre odsávanie vzduchu. Sú regulovateľné a ich plášť je vyrobený z pozinkovaného oceľového plechu.

Strešné ventilátory

Ventilátory využívajú technológiu EC motorov s externým rotorom spolu s integrovanou reguláciou konštantného tlaku. Majú obežné kolesá s dozadu zahnutými lopatkami, skriňa je vyrobená z hliníka a základová doska z pozinkovaného oceľového plechu s povrchovou úpravou práškovou farbou. Vzduchový výkon sa pohybuje od 500 do 45 000 m3/hod.

Radiálne stenové ventilátory

Tieto ventilátory sa využívajú pre odvetranie kúpeľní a WC. Majú možnosť vstavaného časového dobehu a sú vyrobené z plastu. Vzduchový výkon sa pohybuje od 70 do 350 m3/hod.

Hlukovo izolované ventilátory

Ide o jednostranne sacie radiálne ventilátory s bezúdržbovými motormi s vonkajším rotorom a lopatkami obežného kolesa zahnutými dopredu. Motor a obežné koleso sú pre jednoduchšiu údržbu a čistenie montované na odnímateľnom kryte ventilátora. Skriňa ventilátora je vyrobená z pozinkovaného plechu.

Axiálne stenové ventilátory

Ventilátory majú štvorcovú montážnu dosku pre montáž na stenu. Sú vyrobené z pozinkovaného plechu a sú regulovateľné. Využívajú sa na priemyselné účely. Vzduchový výkon sa pohybuje od 400 do 16 500 m3/hod.

Axiálne stenové kúpeľňové ventilátory

Tieto ventilátory sú určené pre odvetranie kúpeľní a WC. Ponúkajú možnosť vstavaného časového dobehu a sú vyrobené z plastu. Vzduchový výkon sa pohybuje od 70 do 350 m3/hod.

Axiálne potrubné ventilátory

Ventilátory majú kruhovú prírubu pre montáž na potrubie. Sú vyrobené z pozinkovaného plechu a sú regulovateľné. Využívajú sa na priemyselné účely.

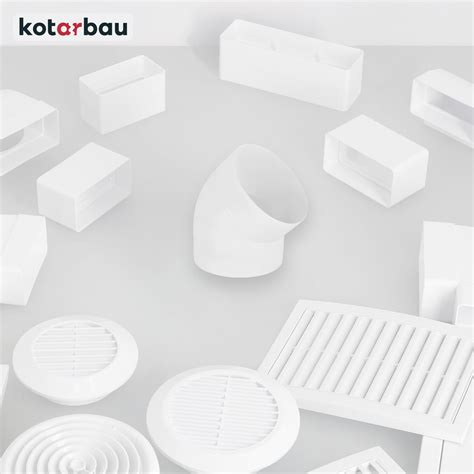

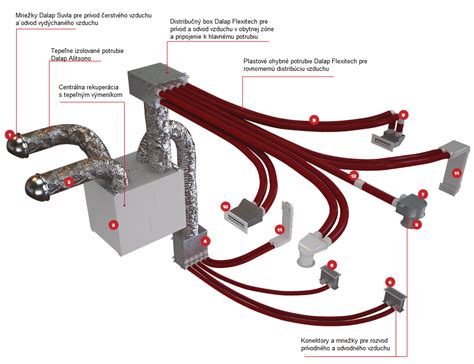

Plastové stavebnicové ventilačné systémy

Tento systém je určený na vetranie bytových priestorov. Výrobky sú vyrobené z kvalitných plastov PVC a ASA, pri plochých a okrúhlych kanáloch navyše s pridaním antistatickej zložky na zamedzenie usadzovania prachu. Systém sa vyznačuje jednoduchým spájaním, rýchlou montážou a nízkou hmotnosťou. Množstvo prvkov a tvarov umožňuje vytvárať zložité rozvody. Dĺžku prvkov je možné jednoducho upraviť (napríklad pílkou na kov). Na jednotlivé diely je možné napojiť aj ďalšie výrobky firmy Haco (vetracie mriežky, ventilátory a iné).

Ventilačná technika VORTICE

Spoločnosť VORTICE, s viac ako 50-ročnou tradíciou vo výrobe vetracej techniky, ponúka kvalitné produkty s vynikajúcim pomerom ceny a výkonu, dlhou životnosťou a estetickým dizajnom. Ich výrobky majú dokonca svoje miesto v Múzeu moderného umenia v New Yorku.

Rad PUNTO

Tento rad zahŕňa axiálne ventilátory vhodné do kúpeľní, sociálnych zariadení, kuchyniek a pod., určené na priame odsávanie cez stenu alebo do krátkeho potrubia (max. 3 m). Dostupné sú v rozmeroch ø 90 mm, ø 100 mm, ø 120 mm a ø 150 mm. Môžu byť inštalované do stien alebo okien. Všetky modely majú krytie IPX4, čo umožňuje ich použitie aj vo vlhkom prostredí, a dvojitú elektrickú izoláciu, čo znamená, že nie je potrebné ich uzemniť. Pre diskrétnejšiu montáž boli navrhnuté variácie: PUNTO FILO s ultratenkou odsávacou mriežkou a PUNTO GHOST pre skrytú montáž do potrubia. Úžitkovú hodnotu celého radu zvyšuje nízka hlučnosť a široká škála vybavenia - automatická mriežka, spätná klapka, možnosť časového dobehu ventilátora po opustení miestnosti, automatické ovládanie vlhkosti, možnosť automatického zapnutia ventilátora po vstupe do miestnosti pomocou infračerveného snímača atď.

Rad VARIO

Rad VARIO zahŕňa axiálne ventilátory s mimoriadne nízkou hlučnosťou určené pre vetranie väčších miestností. Možnosť reverzného chodu umožňuje ich použitie na prívod a odvod vzduchu. Široká paleta príslušenstva umožňuje ich inštaláciu do stien s rôznou hrúbkou ako aj do skla. Disponujú vzduchovým výkonom od 233 do 1 750 m3/h a sú vyrábané v rozmeroch ø 150 mm, ø 230 mm a ø 300 mm. Nová konštrukcia lopatiek obežného kolesa zabezpečuje zvýšenie vzduchového výkonu, zníženie hlučnosti a elektrického príkonu.

Radiálne ventilátory VORT PRESS, ARIETT a QUADRO

Tieto ventilátory sú určené pre napojenie na dlhšie potrubie a sú vhodné pre nepretržitú ventiláciu malých aj väčších miestností. Vzduchový výkon sa pohybuje v rozmedzí od 55 do 240 m3/h. K dispozícii sú modely na povrchovú montáž na stenu alebo strop, ako aj na zapustenú montáž. Takmer všetky modely majú dvojotáčkové motory.

Potrubné ventilátory

Tento rad zahŕňa ventilátory LINEO, CA, CA VO a VMC Ariant. Pokrýva rozsah dimenzií kruhového potrubia od priemeru ø 100 mm do ø 315 mm a vzduchový výkon od 150 do 2 300 m3/h. K dispozícii sú plastové alebo kovové verzie s jednootáčkovými alebo dvojotáčkovými motormi. U modelov CA sú k dispozícii aj špeciálne upravené modely pre montáž do steny (CA WALL) alebo na strechu (CA ROOF). Potrubné ventilátory sa používajú pre vetranie väčších miestností (jedálne, kuchyne, šatne, obchody, sociálne zariadenia a pod.).

Unikátnym zariadením je súprava VMC Ariant - potrubný ventilátor s adaptérom pre napojenie odsávacích hadíc zakončených tanierovými ventilmi.

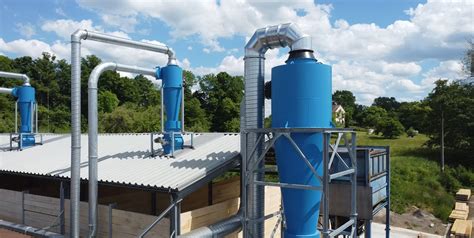

Ľahké priemyselné ventilátory

Tento rad zahŕňa axiálne ventilátory E, MP (montáž do steny), MPC (montáž do potrubia), radiálne ventilátory C, nástrešné radiálne ventilátory TR, nástrešné radiálne ventilátory pre odvod horúcich spalín TR-ED a zosilňovač ťahu komína Tirracamino. Sú určené pre použitie v priemyselnej a komerčnej sfére. Majú asynchrónne motory a uzavreté guľôčkové ložiská s trvalou náplňou maziva, čo výrazne predlžuje dobu ich bezporuchového chodu. Zároveň majú vyššie krytie a širší rozsah pracovných teplôt. Rozsah vzduchových výkonov je od 1 500 do 15 000 m3/h.

Ventilačné potrubné systémy Protan

Protan je jedným z popredných svetových výrobcov ventilačných potrubných systémov a dodávok pre bane a tunely. Ich riešenia vychádzajú z dlhoročných skúseností v oblasti aerodynamiky a rozsiahleho vývoja produktov. Dodávajú vzduchotechnické potrubia pre cestné, železničné či banské staviteľstvo. Pri výstavbe tunelov je kľúčové zabezpečiť dostatočný prísun čerstvého vzduchu a odstránenie škodlivých plynov a prachu. Dĺžka tunela a počet strojov zapojených do projektu určujú množstvo dodávaného vzduchu, pričom je potrebné dodržať normy pre obsah rôznych plynov a množstvo čerstvého vzduchu.

Produkty Protan sa dodávajú do celého sveta, od Svalbardu po Austráliu, vrátane baní vo Švédsku, Fínsku, Rusku, Turecku, Zambii, Južnej Afrike, Mongolsku a Čile. Spoločnosť neustále pracuje na vylepšeniach, najmä pokiaľ ide o kvalitu látok, ktoré sú vyrábané vo vlastnej textilnej továrni. Tkanina je špeciálne upravená pre maximálnu pevnosť a odolnosť voči poškodeniu. Vonkajší povrch je pokrytý špeciálne vyvinutým PVC, ktoré je odolné voči mechanickému poškodeniu a opotrebovaniu.

Ventilačné potrubia majú dĺžku od 10 do 200 metrov a sú navrhnuté s ohľadom na bezpečnosť a funkčnosť. Spojenia potrubí sú riešené pomocou kvalitných suchých zipsov a bežných zipsov. Protan je jedinou spoločnosťou na svete, ktorá integruje celý výrobný proces - od tkania textílií vo Švédsku, cez poťahovanie PVC v Nórsku, až po plne automatizovaný proces zvárania. Týmto spôsobom dokážu dodávať rúry s priemerom od 200 mm do nad 3000 mm vo všetkých požadovaných dĺžkach. Priebežný, pozdĺžne zavesený hrebeň s PVC očkami zaisťuje stabilnú montáž a zlepšuje prúdenie vzduchu. Hlavný dôraz je kladený na bezpečnosť práce, preto sú potrubia ohňovzdorné a samozhášavé. Protan AS je certifikovaný podľa normy kvality ISO 9001 a environmentálnej normy 14001.

Ďalšie ventilačné prvky

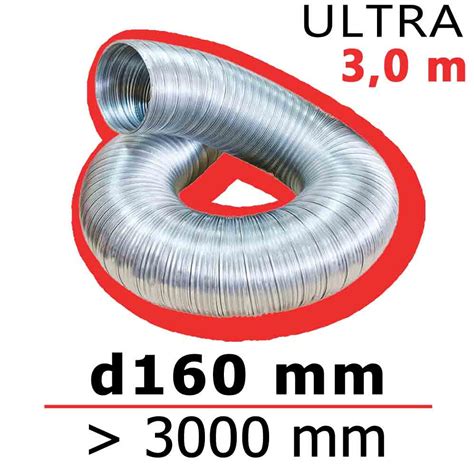

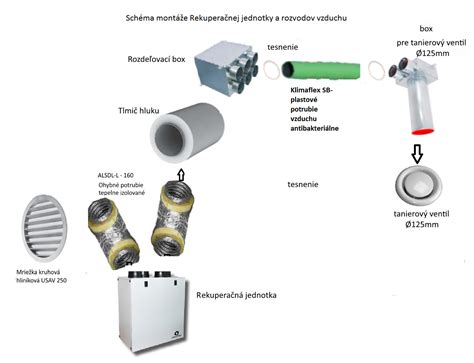

V ponuke sú aj kompletné ventilačné sady na inštaláciu do steny, vetracie ploché kanály s rozmermi 204x60 mm, ako aj flexibilné hliníkové vetracie potrubia FLEXTUBE s rôznymi priemermi (d80 mm až d315 mm) a dĺžkami, ktoré umožňujú jednoduchú montáž a ľubovoľné uhly napojenia. K dispozícii sú aj zosilnené hliníkové flexi vetracie potrubia pre náročnejšie aplikácie. Spojky s funkciou zmeny priemeru pre okrúhle vetracie potrubia a redukčné spojky na pripojenie odsávača pár dopĺňajú sortiment.
