Odkvapový systém je nevyhnutnou súčasťou každej stavby. Chráni fasádu, základy a okolie domu pred nepriaznivými účinkami dažďovej vody. Jeho úlohou je efektívne odvádzať zrážkovú vodu zo strechy. Dažďové zrážky predstavujú pre stavbu potenciálne riziko. Priemerný ročný úhrn zrážok na Slovensku sa môže pohybovať od 600 do 1200 mm, v závislosti od lokality. Pre lepšiu predstavu, na strechu s plochou 120 m² môže za rok spadnúť až 144 000 litrov vody. Preto je kvalitná inštalácia kľúčová. Inštalácia odkvapového systému už dnes nie je len v rukách profesionálov. Ak viete, ako na to, môžete to urobiť aj sami. Ak sa montáž odkvapov zanedbá alebo vykoná neodborne, následky môžu byť nákladné - od vlhnutia muriva, cez plesne až po degradáciu základov.
Náš sprievodca vám poskytne informácie, tipy a rady, vďaka ktorým bude inštalácia hračka. Odkvapové systémy EVROmat sa vyznačujú jednoduchosťou inštalácie, ktorú zvládne každý zručný kutil.
Výber odkvapového systému a materiálu
Na výrobu odkvapových systémov sa používa mnoho materiálov a každý má svoje výhody a nevýhody. Pri výbere správneho systému určite zohľadnite typ strechy (pultová, sedlová, valbová), plochu a sklon strechy. Dôležitým faktorom sú aj poveternostné podmienky; voľte taký materiál, ktorý je odolný voči podmienkam v danej lokalite.

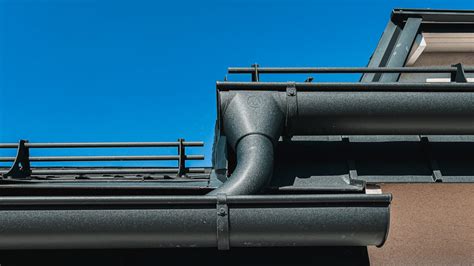

Typy materiálov a ich vlastnosti
- Zinok: Vyžaduje si častú údržbu a je najviac náchylný na koróziu.
- Lakovaný zinok: Má dlhšiu životnosť, ale musí sa s ním zaobchádzať veľmi opatrne, aby sa zabránilo odieraniu farby.
- Hliník a plast: Patria medzi najobľúbenejšie. Sú bezúdržbové, veľmi odolné a ľahké. Okrem toho je plastový odkvapový systém najlacnejšou možnosťou.
- Pozinkovaný oceľový plech s organickým povlakom (lakoplastový alebo poplastovaný plech): Vytláča do úzadia klasický pozinkovaný oceľový plech a je dnes najpoužívanejším materiálom.
Všetky súvisiace prvky klampiarskej konštrukcie vrátane pripevňovacích a pripájacích prvkov musia byť vyhotovené z materiálov s podobným elektrickým potenciálom tak, aby v prítomnosti vody alebo vo vlhkom prostredí nedošlo k elektrolytickej korózii. Napríklad, voda stekajúca z medených častí konštrukcií striech obsahuje ióny medi, ktoré môžu vyvolávať koróziu zinku, titánzinku, pozinkovanej ocele a hliníka.
Tvary a umiestnenie žľabov
Žľaby sú časti odkvapového systému umiestnené v oblasti odkvapovej hrany strechy. Žľaby sa vyrábajú v dvoch základných tvaroch - polkruhové a štvorhranné - ktoré sú buď umiestnené pod odkvapom (tzv. pododkvapové), alebo položené na rovine strechy (nástrešné).
- Pododkvapové žľaby: Zadná strana pododkvapového žľabu musí byť zdvihnutá minimálne o 10 mm, aby sa zamedzilo poškodeniu fasády, prípadne vniknutiu vlhkosti do podstrešného priestoru.
- Nástrešné žľaby: Montujú sa na okraj strechy, ktorý musí byť vybavený v celej hĺbke žľabu debnením a chránený pred poveternostnými vplyvmi oplechovaním. Zadná strana nástrešného žľabu musí byť oproti prednej strane vyššie minimálne o 50 mm.
Žľaby si môžete kúpiť v rôznych veľkostiach prierezu. Predný okraj nástrešného žľabu je ukončený návalkom, úprava zadného okraja závisí od druhu použitej krytiny - najčastejšie je ukončený ohybom, tzv. vodnou drážkou.
Plánovanie a príprava montáže
Dôkladná príprava náradia a materiálu je prvým krokom k úspechu. Skôr než sa pustíte do samotnej práce, uistite sa, že máte všetko potrebné po ruke.
Výpočet rozmerov a množstva materiálu
Po výbere materiálu je potrebné zvoliť správnu veľkosť žľabu. To znamená vhodný priemer žľabu a zvodu a ostatné časti systému musia byť v súlade. Veľkosti žľabov vychádzajú z plochy strechy a z tabuliek výrobcov. Vo všeobecnosti platí, že na 1 m² odvodňovanej strešnej plochy počítame s 1 cm² prierezovej plochy žľabu.
Ďalšou vecou, ktorú potrebujete vedieť pred nákupom jednotlivých komponentov odkvapového systému, je ich počet (zvody, háky atď.) a dĺžka (žľaby). To si vyžaduje presné meranie, dobré plánovanie a tiež znalosť dôležitých zásad. Pri odkvapovej hrane dlhšej ako 10 až 12 metrov už zvyčajne nestačí jeden zvod. V takomto prípade sa odkvapový systém rozdelí na dve časti. Najvyšší bod žľabu sa umiestni do stredu dĺžky a od neho sa žľab spáduje na obe strany k zvodom umiestneným na koncoch. Odkvapový systém možno doplniť aj zvodovou vetvou, ak potrebujete spojiť dva kotly alebo dve kolená do jedného.
Určenie spádu žľabov
Samotná inštalácia nie je náročná, ale pred začatím musíte poznať požadovaný sklon žľabu. Aby voda v žľaboch nestála, musí mať systém správny sklon smerom k odtokovému kotlíku. Stojatá voda nielenže podporuje hromadenie nečistôt a rast machu, ale v zime zamŕza a môže svojou hmotnosťou a rozpínaním poškodiť alebo úplne odtrhnúť žľaby. Správne spádovanie je teda kľúčové pre celoročnú funkčnosť.
Odporúčaný sklon je 3 až 5 milimetrov na každý meter dĺžky žľabu, čo predstavuje sklon približne 0,3 %.

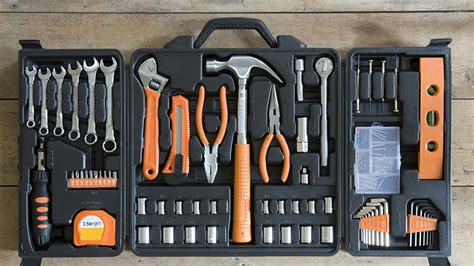

Potrebné náradie a bezpečnosť práce
Kvalitné a správne zvolené náradie vám prácu výrazne uľahčí. Základné úkony zvládnete s bežným náradím ako vŕtačka, vodováha a meter. Pre kvalitnú montáž sú však niektoré špeciálne nástroje veľmi nápomocné.
- Náradie: Píla na drevo, skrutkovač, vodováha, špagát, meter, ceruzka, vyrezávačka, nožnice na plechy, sprej na tesnenia, klampiarske nožnice na plech, nitovacie kliešte, ohýbačka hákov.
Práca vo výške predstavuje zvýšené riziko, preto bezpečnosť nikdy nepodceňujte. Odporúčame použiť kvalitné hliníkové lešenie od overených výrobcov. Pri pohybe a práci na streche sa odporúča používať osobné ochranné prostriedky. Tieto prostriedky zahŕňajú okrem iného ochranu proti pádu a osobné ochranné pracovné prostriedky, ako sú rukavice, ochranné okuliare, ochranná prilba, bezpečnostný postroj atď. Je potrebné sa vyhýbať ostrým hranám plechu.
Vždy sledujte počasie: Nikdy nemontujte odkvapy za silného vetra, dažďa alebo námrazy. Odkvapový štvorcový žľabový systém z PVC by nemal byť montovaný pri teplote nižšej než 5 °C, keďže materiál PVC musí zohľadňovať predlžovanie a skracovanie prvkov systému vplyvom zmeny tepla. Výrobky z plechu a PVC sú recyklovateľné. Po skončení životného cyklu produktu ich treba zlikvidovať v špecializovanom zbernom mieste pre separovaný odpad.
Postup montáže odkvapového systému
Pri montáži odkvapového systému postupujeme zhora nadol, teda od žľabov po výtokové kolená, resp. zaústenie odpadovej rúry do kanalizácie.
Montáž odkvapových hákov
Bez ohľadu na materiál sa vždy začína pridaním hákov. Najprv sa na strechu, resp. na krokvy strechy namontujú háky. Háky sú tvarovo prispôsobené žľabu a vyrábajú sa z pásovej ocele, pozinkovanej ocele, medi, prípadne z pozinkovanej ocele obalenej medeným plechom.
Prvý a posledný osadený hák určujú výšku a spád. Medzi nimi sa natiahne silón alebo špagát, podľa ktorého sa osadia ostatné háky. Háky sa pripevňujú ku krokvám klincami, optimálne však vrutmi (docielime rozoberateľný spoj). Optimálne je ich pripevnenie z vrchnej strany krokvy, avšak prípustná je i montáž zboku alebo z čelnej plochy.
Vzdialenosť odkvapových hákov závisí od materiálu systému a predpokladanej záťaže, najmä snehom. Pri bežných oceľových alebo hliníkových systémoch sa háky umiestňujú vo vzdialenosti 80 až 100 cm od seba. V horských oblastiach alebo na miestach s vyšším výskytom snehu sa však odporúča túto vzdialenosť zmenšiť na 60 až 70 cm. V prípade plastových hákov je to 40-50 cm. Háky by mali byť namontované vo vzdialenosti 15 cm od okraja odtoku a iných odkvapových prvkov, ako sú univerzálne spojky, spodky a nárožníky. Hák nesmie byť v mieste pripojenia žľabu.
Žľabové háky sa umiestňujú 20 mm pod úrovňou pomyselného predĺženia povrchu strešnej krytiny. Na každom háku si podľa vopred natiahnutej šnúry označte ceruzkou presné miesto ohybu. Na samotné ohýbanie použite profesionálnu ohýbačku hákov, ktorá zaručí rovnaký a presný ohyb na všetkých kusoch. Predný okraj žľabu musí byť nižšie ako zadný okraj, aby v prípade pretečenia voda zo žľabu neprenikla na fasádu.
Príprava a osadenie žľabov
Žľaby si najprv skráťte na požadovanú dĺžku, ideálne pomocou pílky na železo alebo nožníc na plech. Použitie flexy alebo rozbrusovačky poškodí materiál a spôsobí koróziu, preto je používanie týchto nástrojov zakázané. Vzniknuté ostré hrany po rezaní dôkladne začistite pilníkom, aby ste predišli poraneniu a zabezpečili presné dosadnutie spojok a čiel. Žľab sa nasunie na zobák na vonkajšom okraji háčika a potom sa vzadu zacvakne.
Faktory ovplyvňujúce výber a montáž odkvapového systému:
- Typ strechy (pultová, sedlová, valbová)
- Plocha strechy
- Sklon strechy
- Poveternostné podmienky
- Dĺžka žľabu
- Materiál odkvapu
Príprava a montáž kotlíkov a odtokových otvorov
Kotlík (alebo odtokový kus) je kľúčový pre odvod vody do zvodovej rúry. Najväčší rozdiel je v odkvapovom kotle a jeho inštalácii. V prípade zinku a hliníka sa kotol montuje priamo na odkvapový žľab a do odkvapového žľabu sa musí urobiť otvor. Pri plastovom kotle funguje kotol ako spojka, takže odkvapový žľab stačí zasunúť do kotla z oboch strán.
Ďalším krokom je vyrezanie oválneho odtokového otvoru v mieste pripojenia žľabového kotla. Na vyrezanie otvoru použite vyrezávačku alebo nožnice na plech. Okraje otvorov si naohýbajte pre jednoduchšie nasadenie kotlíkov a vyhnite ich v smere toku vody. Okraje, ktoré sa strihaním a ohýbaním poškodili, odporúčame natrieť pomocou opravnej farby v rovnakom odtieni, ako je váš odkvapový systém. Kotlíky sú zberné nádoby slúžiace na prepojenie žľabov a odpadových rúr, na zachytenie nadmerného množstva zrážkovej vody stekajúcej zo strechy a na usmernenie a urýchlenie odtoku vody zo žľabov do odpadových rúr.
Spájanie žľabov a montáž rohových prvkov
Žľabové kusy sa spájajú žľabovými spojkami. Do každej spojky vlepte samolepiace tesnenie, aby ste zabránili prieniku vody mimo odkvapový systém. Pri spájaní jednotlivých žľabov sa použije spojka žľabu. Zozadu ju iba nasadíte, spredu ju pripevníte sponou (pri nasadení počuteľne zaklapne).
Žľabové rohy slúžia na napojenie žľabov do pravého uhla na rohoch strechy a vyrábajú sa ako vonkajšie, ale aj vnútorné. Rohy a kúty sa zasúvajú do žľabu približne 35 mm. Na napojenie rohov sa neodporúča použiť len žľabové spojky. Tesnosť tohto spojenia sa zabezpečí nanesením tmelu v dvoch radoch medzi spojované plochy. Spoj je možné zabezpečiť dvomi vodotesnými jednostrannými nitmi, ktoré sa umiestnia do návalku a do zadného okraja žľabu. Čelá žľabov sú v hliníkovom prevedení skladané, v plastovom prevedení zacvakávané, v zinkovom prevedení sú buď skladané (čelá bez gumy), alebo len zacvakávané (čelá s gumou). Univerzálne spodky by mali byť namontované na koncoch strešných žľabov. Do drážky čela žľabu sa nanesie pružný tmel a čelo sa nasadí na žľab.
Montáž zvodových rúr a príslušenstva
Zvodové rúry sa vedú vertikálne popri stene a upevňujú sa držiakmi (objímkami) približne každých 1,5 až 2 m. Objímky sa priskrutkujú. Vyberie sa vhodný druh skrutky a prípadne aj rozperky (tzv. hmoždinky) podľa druhu steny. Pri montáži odpadových rúr je nutné dodržať podmienku, aby medzi rúrou a povrchom stavebnej konštrukcie ostala vzdialenosť minimálne 20 mm, čo umožní prevetrávanie a predĺži životnosť oboch súčastí.
Odpadové kolená slúžia na preklenutie osových vzdialeností medzi umiestnením kotlíka a odpadovej rúry. Na konci zvodovej rúry sa umiestňuje lapač strešných splavenín, ktorý zachytáva listy a nečistoty zo strechy, aby sa vám neupchalo potrubie. Nezabudnite ani na umiestnenie vetracej mriežky na žľaby, zabránite tak zanášaniu odkvapov najrôznejšími predmetmi. Dobrým pomocníkom je tiež lapač lístia, ktorý sa vkladá priamo do kotlíkov.

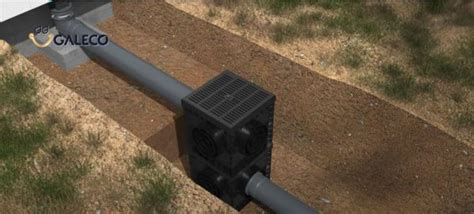

Ak chcete vypustiť odkvapový systém do kanalizácie, musíte do zeme pod odtokovým potrubím umiestniť univerzálnu usadzovaciu nádrž (gajger). Žľaby pre pozinkované a hliníkové žľaby majú bočný alebo spodný odtok do kanalizácie a odtokový otvor je k dispozícii v dvoch priemeroch: 110 a 125 mm. Gajgery pre plastové žľaby majú spodný odtok a odtokový otvor je v univerzálnej veľkosti 110. Ak potrebujete pripojiť iný rozmer zvodu, ponúkame redukcie 110/100, 110/90 a 110/63. V prípade potreby umiestnite zberač dažďovej vody medzi bežné zvody rovnakým jednoduchým spôsobom - ich vzájomným zasunutím.
Špecifiká montáže podľa materiálu
Montáž celého systému je rozdelená na jednotlivé časti a líši sa podľa materiálu.
Zinok a hliník
- Pri spájaní žľabov sa zinok a hliník nitujú a lepia.
- Kotol sa montuje priamo na odkvapový žľab a do žľabu sa musí urobiť otvor.
- Pozinkované a hliníkové zvislé odkvapové rúry sa zasúvajú len do seba a majú hrdlo, takže spoje nemusia byť riešené spojkou.
Plast
- Pri plastovom kotle funguje kotol ako spojka, takže odkvapový žľab stačí zasunúť do kotla z oboch strán.
- Plastové žľaby majú vlastné spojky.
- Na rozdiel od zinkových a hliníkových žľabov nemajú plastové žľaby hrdlo, preto je potrebná žľabová spojka.
- Jednoduchosť montáže zabezpečuje použitie odkvapových spojok s tesnením EPDM.
- Odkvapový štvorcový žľabový systém z PVC by nemal byť montovaný pri teplote nižšej než 5 °C.
- Materiál PVC musí zohľadňovať predlžovanie a skracovanie prvkov systému vplyvom zmeny tepla, preto je dôležité nechať priestor na dilatáciu.
- Rozostupy hákov pre plastový žľabový systém sú 40-50 cm.
Najčastejšie chyby pri montáži
Aj malá chyba môže spôsobiť veľké problémy, od pretekania vody na fasádu až po poškodenie celého systému. Preto je dôležité dôsledne dodržiavať všetky montážne postupy.
- Nedostatočný sklon žľabov: Chyba, ktorá spôsobuje hromadenie vody v žľaboch a ich pretekanie. Stojatá voda nielenže podporuje hromadenie nečistôt a rast machu, ale v zime zamŕza a môže svojou hmotnosťou a rozpínaním poškodiť alebo úplne odtrhnúť žľaby.
- Príliš veľké rozostupy medzi hákmi: Môže viesť k prehýbaniu, deformácii alebo dokonca odtrhnutiu žľabov pod váhou vody alebo snehu.

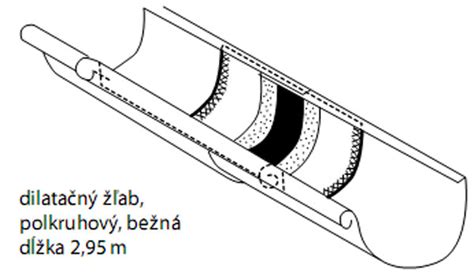

- Chýbajúce dilatačné spojky: Plast má vysokú rozťažnosť - pri zmene teplôt sa môže zdeformovať alebo prasknúť.
- Zle umiestnený zvod: Ak je príliš ďaleko od okraja strechy, žľab sa môže preplniť a voda začne pretekať cez okraj.
- Použitie "flexy" alebo rozbrusovačky na delenie materiálov: Spôsobuje poškodenie materiálu a následnú koróziu. Všetky klampiarske výrobky deľte zásadne nožnicami ručne alebo elektrickými kmitacími nožnicami.
Záverečná kontrola a údržba
Samotným pripevnením posledného komponentu sa práca nekončí. Aby odkvapový systém slúžil desiatky rokov, je nevyhnutná dôkladná finálna kontrola a následná pravidelná údržba.
Kontrola funkčnosti
Najjednoduchší a najspoľahlivejší spôsob, ako overiť funkčnosť systému, je záťažový test vodou. Nalejte plné vedro vody do najvyššieho bodu žľabu a pozorne sledujte jej správanie. Voda by mala plynule stekať v smere spádu ku kotlíku a bez prekážok odtiecť zvodom. Dôkladne skontrolujte všetky spoje a napojenia - nesmie z nich unikať ani kvapka.
Odporúčaná údržba
Správne nainštalovaný systém si vyžaduje minimálnu, no kľúčovú starostlivosť. Aby ste predišli upchatiu a poškodeniu, odporúčame vykonať údržbu minimálne dvakrát ročne, ideálne na jar po roztopení snehu a na jeseň po opadaní lístia. Jednoducho odstráňte všetky nečistoty, ako je lístie, konáriky či mach, a prepláchnite žľaby prúdom vody.
