Keramické stropné vložky Porotherm predstavujú neoddeliteľnú súčasť moderných a efektívnych stropných systémov. Tieto vložky, navrhnuté pre rýchlu a jednoduchú montáž, tvoria spolu so stropnými nosníkmi a ďalšími stavebnými prvkami komplexné riešenie pre vytvorenie pevného a spoľahlivého stropu. Ich použitie je optimalizované pre rôzne stavebné požiadavky, pričom sa rozlišujú najmä dva základné typy systémov - s nadbetonávkou a bez nej.
Základné princípy stropného systému Porotherm

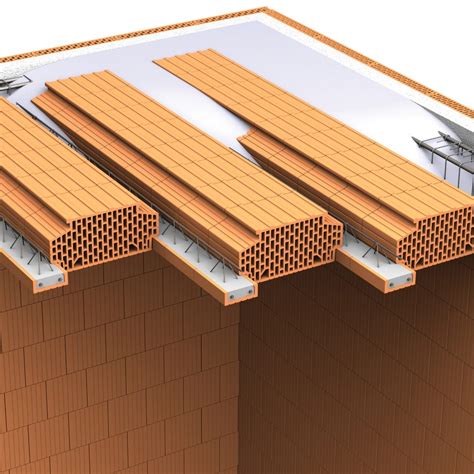

Kľúčovým prvkom pri inštalácii stropných vložiek Porotherm je ich suché ukladanie. Nosné prvky stropného systému, ktorými sú špeciálne stropné nosníky, tvoria kostru, medzi ktorú sa vložky jednoducho zapustia. Týmto spôsobom sa výrazne zrýchľuje proces montáže a minimalizuje potreba mokrých procesov priamo na stavbe. Dôležitým príslušenstvom stropného systému sú vencové tehly Porotherm VT, ktoré zabezpečujú správne ukončenie a stabilizáciu konštrukcie.
Stropný systém Porotherm s nadbetonávkou
Tento typ stropného systému je navrhnutý pre maximálnu únosnosť a stabilitu. Keramické stropné vložky pre stropný systém Porotherm s nadbetonávkou sú určené na kombináciu so stropnými nosníkmi Porotherm KPSN, medzi ktoré sa ukladajú nasucho. Kompletný strop s požadovanou únosnosťou vzniká až vďaka ďalším prvkom zhotoveným na stavbe.
Medzi tieto nevyhnutné doplnkové prvky patria:
- Systém stužujúcich vencov nad nosnými stenami
- Spojovacia výstuž na koncoch nosníkov zasahujúca do stužujúcich vencov
- Nadbetonávka vystužená zváranými sieťami
- Prípadne stužujúce rebro v smere kolmom na nosníky
015# Sestavení a betonování stropu Porotherm | podrobný postup | e4 dům svépomocí
Pre špecifické aplikácie sú k dispozícii aj Nízke keramické stropné vložky pre stropný systém Porotherm s nadbetonávkou. Tieto sa používajú v prípade potreby na vytvorenie stužujúceho rebra kolmo na nosníky, pričom nosnými prvkami sú stropné nosníky Porotherm KPSN s priestorovou výstužou, medzi ktoré sa stropné vložky ukladajú nasucho.
Stropný systém Porotherm bez nadbetonávky (BN)
Pre situácie, kde sa nevyžaduje tradičná nadbetonávka, je k dispozícii stropný systém Porotherm bez nadbetonávky (BN). Pre tento systém sa používajú Nízke keramické stropné vložky pre stropný systém Porotherm bez nadbetonávky (BN). Nosnými prvkami stropného systému sú stropné nosníky Porotherm KNPV s priestorovou výstužou, medzi ktoré sa stropné vložky ukladajú nasucho.
Aj v tomto systéme je dôležitým príslušenstvom stropného systému použitie vencových tehál Porotherm VT. Tieto vložky sa taktiež používajú v prípade potreby na vytvorenie stužujúceho rebra kolmo na nosníky, čo zvyšuje variabilitu a prispôsobivosť konštrukcie.
Prehľad komponentov stropných systémov Porotherm
Pre lepšiu orientáciu v špecifikách jednotlivých systémov a ich kľúčových komponentoch uvádzame nasledujúcu prehľadnú tabuľku:
| Komponent | Typ systému s nadbetonávkou | Typ systému bez nadbetonávky (BN) |
|---|---|---|
| Nosníky | Porotherm KPSN (štandardné / s priestorovou výstužou) | Porotherm KNPV s priestorovou výstužou |
| Stropné vložky | Keramické stropné vložky / Nízke keramické stropné vložky | Nízke keramické stropné vložky |
| Nadbetonávka | Požadovaná, vystužená sieťami a stužujúcimi vencami | Nevyžaduje sa |
| Vencové tehly | Porotherm VT | Porotherm VT |
| Stužujúce rebro | Voliteľné, kolmo na nosníky | Voliteľné, kolmo na nosníky |
