Kompletný tehlový stavebný systém Porotherm nie sú len tehly, ale aj všetky ostatné nevyhnutné komponenty pre kvalitnú výstavbu. Žiaden dom nemôže byť bez okien, dverí a stropu. Preklady predstavujú organickú súčasť tehlového stavebného systému Porotherm, zabezpečujúc stabilitu a funkčnosť otvorov v stenových konštrukciách.
Keramické preklady pre okná a dvere sú vyplnené tvarovkami a sú neoddeliteľnou súčasťou tehlového systému portfólia Porotherm. Sú navrhnuté tak, aby uľahčili prácu priamo na stavbe a minimalizovali možnosti pochybenia zo strany realizátora.
Materiál a výrobné výhody Porotherm prekladov
Tak ako tehly, aj tvarovky pre preklady sú vyrobené z prírodného materiálu - hliny. Celá produktová rada Porotherm vzniká vypaľovaním v tehliarskej peci, kde sa teplota pohybuje okolo 900° C. Vďaka výpalu získavajú tehliarske výrobky svoj nezameniteľný charakter a mnohé výhody oproti ostatným murovacím materiálom, ktoré sa vyrábajú mokrou technológiou.
Tehly a tvarovky pre preklady vychádzajú z pece v absolútne suchom stave bez akejkoľvek výrobnej vlhkosti. Počas výpalu prebehnú v materiáli nevratné fyzikálno-chemické zmeny a tehla, rovnako ako preklady, nadobúdajú tvarovú a rozmerovú stabilitu. Objemové zmeny pálených stavebných materiálov v dôsledku vysychania alebo navlhnutia sú prakticky nulové. U tehlového muriva a prekladov je riziko vzniku trhlín znížené na minimum, preto sú veľmi dobrým podkladom pod omietky.
Všeobecné charakteristiky a prefabrikácia
Keramické preklady Porotherm sú tzv. prefabrikátmi. To znamená, že výrobok, v tomto prípade preklad, je certifikovaný a pravidelne testovaný výrobok s garantovanými technickými parametrami od výrobcu. Pri správnej montáži poskytuje záruku, že konštrukcia s použitím prekladu bude plniť svoju funkciu. Keramické preklady nadobúdajú úplnú únosnosť až po osadení do cementovej malty.
Správne navrhnutý a uložený keramický preklad eliminuje tepelné mosty nad dvernými a okennými otvormi na vnútorných aj vonkajších stenách. Tehlový dom bude energeticky úsporný, ak budú správne zhotovené všetky konštrukčné detaily, napríklad v miestach styku rôznych častí stavby, kde hrozí riziko vzniku tepelných mostov.
Typy prekladov Porotherm a ich použitie
Portfólio Porotherm ponúka rôzne typy prekladov, navrhnutých pre špecifické potreby a konštrukčné riešenia.

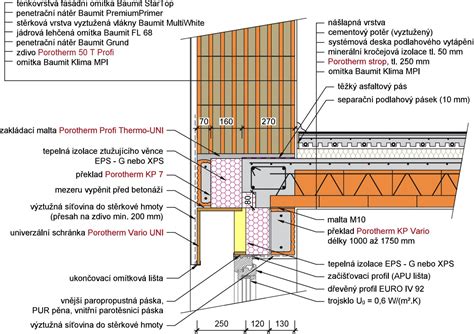

Porotherm KP Vario a univerzálna schránka Vario UNI
Keramické preklady Porotherm KP Vario s možnosťou kombinácie s univerzálnou roletovou a žalúziovou schránkou Vario sú špeciálnym druhom prekladu, ktorý umožňuje schovať schránku navíjacej rolety alebo žalúzií do nadpražia. Preklady Porotherm KP Vario sa používajú v kombinácii s univerzálnymi roletovými a žalúziovými schránkami Porotherm Vario UNI a s prekladmi Porotherm KP 7, prípadne v spojení so stužujúcim vencom ako nosné prvky nad okennými a dvernými otvormi v obvodových stenách pre dodatočnú montáž tieniacej techniky.
Preklady Porotherm KP Vario UNI sa skladajú z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom, a z vonkajšej schránky, do ktorej sa osadzuje navíjací mechanizmus rolety alebo žalúzie. Preklad Porotherm KP Vario a univerzálna schránka Vario UNI tvoria jeden predajný celok.
Preklady Porotherm KP Vario sa dodávajú na nevratných drevených paletách - preklady dĺžky 1000 až 1750 mm po 4 ks, preklady dĺžky 2000 až 3500 mm po 8 ks. Balíky sú zopnuté oceľovou páskou. Schránky Vario UNI sa dodávajú spolu s prekladmi KP Vario balené jednotlivo v bublinkovej fólii spolu s obrázkovým montážnym návodom.
Preklady Porotherm KP Vario do dĺžky 1750 mm sú nosné bez ďalších spolupôsobiacich prvkov zhotovených na stavbe. Preklady Porotherm KP Vario dĺžky 2000 mm a dlhšie sú navrhnuté ako preklady spriahnuté. Spriahnutie (spolupôsobenie) so stužujúcim vencom v rovine stropnej konštrukcie je zabezpečené zváranou priestorovou výstužou, ktorá vyčnieva z prefabrikovaného ŽB prekladu.
Výstavba rodinných domov, či už ide o požiadavku pre nízkoenergetickú úroveň, alebo o stavbu domu s nulovou spotrebou energie, sa nezaobíde bez vonkajšieho tienenia. Elegantné zabudovanie vonkajších rolet alebo žalúzií pod úroveň fasády umožňuje preklad Porotherm KP Vario UNI. Hlavnou výhodou prekladu pre univerzálne zabudovanie rolet alebo žalúzií je možnosť voľby tieniacej techniky. Vonkajšie rolety a žalúzie poskytujú okrem samotného tienenia v lete aj ďalšie výhody, napr. zvýšenú bezpečnosť domu proti vlámaniu alebo nižšie náklady na vykurovanie v zime. Výška prekladu je zhodná so skladebnou výškou jednej rady tehál Porotherm vrátane vrstvy pojiva (malty alebo peny). S nosnými prvkami prekladu KP VARIO UNI je možné manipulovať ručne, takže na stavbe nie sú potrebné zdvíhacie mechanizmy.
Porotherm KP 7
Preklady Porotherm KP 7 sú prefabrikáty, betónované do špeciálnych keramických tvaroviek, ktoré vytvárajú priestor pre súvislý betónový prierez vystužený betonárskou výstužou. Preklady Porotherm KP 7 sú samostatne nosné ihneď po vybudovaní. Sú vhodné najmä na preklady v obvodových a nosných stenách.
Ich výška je zhodná s výškou tehál Porotherm. Vyrábajú sa v dĺžkach od 1,00 m do 3,25 m odstupňovaných po 0,25 m pre rozpony 0,75 až 2,75 m. Preklad má v reze rozmery 70 x 238 mm. Preklady KP 7 netreba počas montáže podopierať. Preklady Porotherm KP 7 majú asymetrickú nosnú výstuž, preto nie je jedno, v akej polohe sa zabudujú: z tohto dôvodu je spodná strana rovná a horná zaoblená. Preklady Porotherm sa ukladajú na výšku (t.j. na svoju kratšiu stranu) do lôžka z cementovej malty zásadne na celé tehly.
Keramické predpäté preklady Porotherm KPP 10 a KPP 12
Keramické predpäté preklady Porotherm KPP 10 sú prefabrikáty z predpätého betónu zhotovené do keramických tvaroviek. Číslo v názve označuje šírku prekladu v cm. Samotné preklady KPP 10 a KPP 12 nie sú nosné (zaťažiteľné) bez ďalších konštrukčných úprav.
Nosný prvok, tzv. spriahnutý preklad, vznikne z potrebného počtu prekladov Porotherm KPP 10 (alebo KPP 12) až po zhotovení murovanej alebo betónovej tlačenej zóny nad prekladom. Predpäté preklady Porotherm KPP 10 a KPP 12 tvoria ťahanú oblasť prierezu spriahnutého prekladu. V závislosti od počtu prekladov vedľa seba a od výšky nadmurovania alebo nadbetónovania sa mení únosnosť spriahnutého prekladu.
Preklady Porotherm KPP 10 majú univerzálne použitie v murovaných stenách pre otvory okien a dverí s rozpätím 0,75 až 3,00 m. Keramické predpäté preklady Porotherm KPP 12 sa vyrábajú v dĺžkach od 1,00 m do 3,00 m odstupňovaných po 250 mm pre rozpätia otvorov 0,75 až 2,75 m. Sú vhodné hlavne na preklenutie otvorov vo vnútorných nosných stenách a nenosných priečkach.
Ploché keramické preklady Porotherm KP 11,5 a KP 14,5
Ploché keramické preklady - preklad Porotherm KP 11,5 a preklad Porotherm KP 14,5 ponúkajú širokú variabilitu použitia nad otvormi vo stenových konštrukciách a najnižšiu cenu v porovnaní s ostatnými druhmi prekladov. Veľmi jednoducho sa s nimi manipuluje, avšak nesmie dôjsť k ich priamemu zaťaženiu.
Zabudovanie plochých prekladov vyžaduje náročnejší technologický postup. Tento preklad je treba brať ako formu, na ktorej musí pokračovať vytvorenie nosného prvku. Staticky pôsobí ako tiahlo klenby a nosným sa stáva až po spojení s nad ním vymurovanou alebo vybetónovanou spolupôsobiacou nadmurovkou - tlakovou zónou.
Preklady Porotherm KP XL pre veľké rozpätia
Nosný preklad Porotherm KP XL je vhodný najmä na preklenutie otvorov s veľkým rozpätím (3,00-6,00 m), ako sú terasové okná alebo garážové vráta vo stene hrúbky min. 300 mm. Pre moderné stavby sú charakteristické veľké zasklené plochy. Preklady Porotherm KP XL majú rovnakú skladebnú výšku ako tehly Porotherm.
Únosnosť prekladu je možné v prípade potreby zväčšiť pridaním ťahovej a šmykovej výstuže na stavbe. Veľké zasklené plochy pomáhajú k pozitívnej energetickej bilancii nízkoenergetických domov. Prehrievaniu interiéru v lete účinne zabránia vonkajšie rolety a žalúzie. Na tento krok je však potrebné myslieť vopred - ešte vo fáze hrubej stavby.
Prehľad typov prekladov Porotherm
| Typ prekladu | Charakteristika | Použitie | Spôsob osadenia |
|---|---|---|---|
| Porotherm KP Vario UNI | Keramické preklady s možnosťou kombinácie s univerzálnou roletovou a žalúziovou schránkou. Skladajú sa z vnútorného nosného dielu (železobetónový preklad s keramickým povrchom) a vonkajšej schránky. Dĺžky do 1750 mm sú nosné bez ďalších spolupôsobiacich prvkov, dlhšie sú spriahnuté s vencom. | Obvodové steny, nad okennými a dvernými otvormi pre dodatočnú montáž tieniacej techniky. | Na maltové lôžko, manipulácia ručne. |
| Porotherm KP 7 | Prefabrikáty, betónované do špeciálnych keramických tvaroviek. Samostatne nosné ihneď po vybudovaní. Výška zhodná s výškou tehál Porotherm. Rozmery rezu 70 x 238 mm. Asymetrická výstuž (spodná strana rovná, horná zaoblená). | Obvodové a nosné steny, rozpätia otvorov 0,75 až 2,75 m. | Na výšku do cementovej malty, netreba podopierať. |
| Porotherm KPP 10/12 | Keramické predpäté preklady z predpätého betónu v keramických tvarovkách (10 cm alebo 12 cm šírka). Samotné preklady nie sú nosné, nosný prvok vzniká až po zhotovení murovanej/betónovej tlačenej zóny (spriahnutý preklad). Tvoria ťahanú oblasť prierezu. | KPP 10: Univerzálne použitie v murovaných stenách pre otvory okien a dverí (rozpätie 0,75 až 3,00 m). KPP 12: Vnútorné nosné steny a nenosné priečky (rozpätie 0,75 až 2,75 m). | Do lôžka z cementovej malty, vyžadujú podopretie počas montáže (max. 1m rozpon). |
| Ploché keramické KP 11,5/14,5 | Najnižšia cena. Široká variabilita použitia. Nesmú byť priamo zaťažené. Staticky pôsobia ako tiahlo klenby a nosnými sa stávajú až po spojení s nadmurovanou/nadbetónovanou tlakovou zónou. | Nad otvormi vo stenových konštrukciách. | Vyžadujú náročnejší technologický postup a podopretie. |
| Porotherm KP XL | Preklady pre veľké rozpätia (3,00-6,00 m). Majú rovnakú skladebnú výšku ako tehly Porotherm. Únosnosť možno zväčšiť pridaním ťahovej a šmykovej výstuže. | Terasové okná alebo garážové vráta vo stene hrúbky min. 300 mm. | Na maltové lôžko. |
Zásady správnej montáže prekladov Porotherm
Preklad nikdy nebude dokonale slúžiť, ak bude použitý nesprávnym spôsobom. Pri osadení prekladov okien a dverí do obvodového muriva je dôležité dodržať statický návrh, ktorý určí počet prekladov na stavbe.

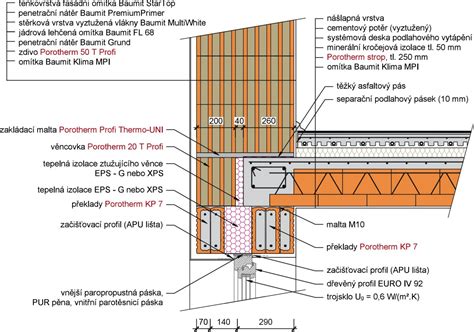

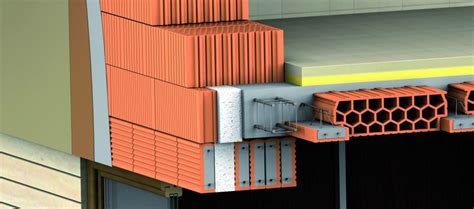

Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov, v závislosti od hrúbky steny. Pri obvodovom murive bežne osadzujeme jeden nosný preklad z exteriérovej strany a zvyšné nosné preklady z interiéru. Zvyšok priestoru sa vyplní tepelnou izoláciou. V obvodovom murive sa preklady kombinujú s tepelnou izoláciou, čím sa odstránia tepelné mosty. Preklady Porotherm možno tiež kombinovať s tepelnou izoláciou, aby sa zlepšili tepelnoizolačné vlastnosti konštrukcie.
Hrúbka ložnej škáry správne zabudovaného prekladu má byť rovnaká ako hrúbka muriva. Preklad sa má správne osadiť na maltové lôžko. Preklady Porotherm sa ukladajú do lôžka z cementovej malty zásadne na celé tehly. Pred murovaním alebo betónovaním tlakovej zóny (pre nenosné preklady ako KPP 10/12 alebo ploché preklady) treba preklady podoprieť, a to na maximálny rozpon 1,00 m. Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.
Časté nedostatky a ako sa im vyhnúť
- Nesprávne uloženie: Medzi najčastejšie problémy pri osadzovaní prekladov patrí ich nesprávne uloženie. Prvky sa ukladajú vždy na výškovo vyrovnané murivo do cementovej malty.
- Počet prefabrikátov: Počet prefabrikátov závisí od hrúbky steny. Správny počet je kľúčový pre únosnosť.
- Použitie prerezaných tehál: Častým nedostatkom býva aj použitie prerezaných tehál vo zvislom ostení, na ktorom je preklad položený. Je dôležité použiť celé tehly.
- Nevyplnené škáry: V prípade plochých prekladov musia byť zvislé škáry medzi tehlami nad prekladom úplne premaltované.
- Murovanie nad prekladmi: Murovanie nad prekladmi si pritom vyžaduje mimoriadnu pozornosť. Kvalita celej stavby závisí od toho, ako je vymurovaná prvá rada tehál.
