Komplexné informácie o osadení okien s prekladmi Porotherm

Kompletný tehlový stavebný systém Porotherm nie sú len tehly, pretože žiaden dom nemôže byť bez okien, dverí a stropu. V produktovej skupine Porotherm nájdete prvky pre vodorovné nosné konštrukcie, ako sú preklady a stropný systém. Preklady predstavujú organickú súčasť tehlového stavebného systému Porotherm a sú kľúčové pre správne osadenie okien a dverí. Keramické preklady pre okná a dvere sú vyplnené tvarovky a sú súčasťou tohto uceleného tehlového systému.

Keramické preklady Porotherm sú tzv. prefabrikátmi, čo znamená, že ide o certifikované a pravidelne testované výrobky s garantovanými technickými parametrami od výrobcu. Pri správnej montáži poskytujú záruku, že konštrukcia s použitím prekladu bude plniť svoju funkciu.

Keramické preklady Porotherm: Základ a výhody

Materiálové vlastnosti a stabilita

Tak ako tehly, aj tvarovky pre preklady sú vyrobené z prírodného materiálu - hliny. Celá produktová rada Porotherm vzniká vypaľovaním v tehliarskej peci, kde sa teplota pohybuje okolo 900° C. Vďaka výpalu získavajú tehliarske výrobky svoj nezameniteľný charakter a mnohé výhody oproti ostatným murovacím materiálom, ktoré sa vyrábajú mokrou technológiou.

Tehly a tvarovky pre preklady vychádzajú z pece v absolútne suchom stave bez akejkoľvek výrobnej vlhkosti. Počas výpalu prebehnú v materiáli nevratné fyzikálno-chemické zmeny a tehla, rovnako ako preklady, nadobúdajú tvarovú a rozmerovú stabilitu. Objemové zmeny pálených stavebných materiálov v dôsledku vysychania alebo navlhnutia sú prakticky nulové. U tehlového muriva a prekladov je riziko vzniku trhlín znížené na minimum, preto je veľmi dobrým podkladom pod omietky.

Význam prekladov v obvodovom murive

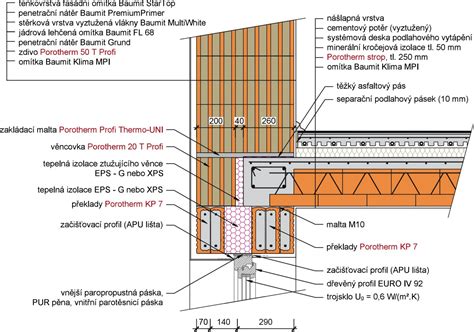

Keramické preklady nadobúdajú úplnú únosnosť až po osadení do cementovej malty. V obvodovom murive sa preklady kombinujú s tepelnou izoláciou, čím sa účinne odstránia tepelné mosty. Preklad sa má správne osadiť na maltové lôžko. Pri osadení prekladov okien a dverí do obvodového muriva je dôležité dodržať statický návrh, ktorý určí potrebný počet prekladov na stavbe.

Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov, v závislosti od hrúbky steny. Pri obvodovom murive sa bežne osadzuje jeden nosný preklad z exteriérovej strany a zvyšné nosné preklady z interiéru. Zvyšok priestoru sa následne vyplní tepelnou izoláciou. Hrúbka ložnej škáry správne zabudovaného prekladu má byť rovnaká ako hrúbka muriva.

Typy prekladov Porotherm pre okná a dvere

Sortiment prekladov Porotherm ponúka riešenia pre rôzne konštrukčné požiadavky a typy stien.

Porotherm KP 7: Samostatne nosné preklady

• Preklady Porotherm KP 7 sú prefabrikáty betónované do špeciálnych keramických tvaroviek, ktoré vytvárajú priestor pre súvislý betónový prierez vystužený betonárskou výstužou.
• Sú samostatne nosné ihneď po vybudovaní, čo znamená, že netreba počas montáže podopierať.
• Ich výška je zhodná s výškou tehál Porotherm.
• Vyrábajú sa v dĺžkach od 1,00 m do 3,25 m, odstupňovaných po 0,25 m, pre rozpony otvorov 0,75 až 3,00 m.
• Preklad má v reze rozmery 70 x 238 mm.
• Preklady Porotherm sa ukladajú na výšku (t.j. na svoju kratšiu stranu) do lôžka z cementovej malty zásadne na celé tehly.
• Majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,75 až 3,00 m.

Porotherm KPP 12: Predpäté, spriahnuté preklady

• Samotné keramické predpäté preklady Porotherm KPP 12 nie sú nosné.
• Kompletný, tzv. spriahnutý preklad vznikne z potrebného počtu predpätých prekladov po vymurovaní alebo vybetónovaní tzv. tlačenej zóny nad prekladom.
• Predpäté preklady Porotherm KPP 12 tvoria ťahanú oblasť prierezu spriahnutého prekladu.
• Vyrábajú sa v dĺžkach od 1,00 m do 3,00 m, odstupňovaných po 250 mm, pre rozpätia otvorov 0,75 až 2,75 m.
• Preklady Porotherm sa ukladajú do lôžka z cementovej malty zásadne na celé tehly.
• Pred murovaním alebo betónovaním tlakovej zóny treba preklady podoprieť, a to na maximálny rozpon 1,00 m.
• Majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,50 až 2,75 m a sú vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách.

Porotherm KPP 10: Predpäté, spriahnuté preklady

• Keramické preklady Porotherm KPP 10 sú prefabrikáty z predpätého betónu zhotovené do keramických tvaroviek.
• Číslo v názve označuje šírku prekladu v cm.
• Samotné preklady nie sú nosné.
• Nosný prvok, tzv. spriahnutý preklad, vznikne z potrebného počtu prekladov Porotherm KPP 10 až po zhotovení murovanej alebo betónovej tlačenej zóny nad prekladom.
• Predpäté preklady Porotherm KPP 10 tvoria ťahanú oblasť prierezu spriahnutého prekladu.
• Majú univerzálne použitie v murovaných stenách pre otvory okien a dverí s rozpätím 0,75 až 3,00 m.

Porotherm KP Vario: Roletové a žalúziové preklady

Roletové a žalúziové preklady Porotherm KP Vario sa používajú ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách s možnosťou zabudovania vonkajších roliet alebo žalúzií. Výstavba rodinných domov, či už ide o požiadavku pre nízkoenergetickú úroveň, alebo o stavbu domu s nulovou spotrebou energie, sa nezaobíde bez vonkajšieho tienenia, a práve preklady Vario toto riešenie elegantne integrujú.

Skladajú sa z dvoch dielov - z vnútorného nosného dielu (železobetónový preklad s keramickým povrchom) a z vonkajšieho tepelnoizolačného dielu (schránka, do ktorej sa osadzuje navíjací mechanizmus rolety alebo žalúzie).

• Preklady Porotherm KP Vario do dĺžky 1750 mm sú nosné bez ďalších spolupôsobiacich prvkov zhotovených na stavbe.
• Preklady Porotherm KP Vario dĺžky 2 000 mm a dlhšie sú navrhnuté ako preklady spriahnuté. Spriahnutie (spolupôsobenie) so stužujúcim vencom v rovine stropnej konštrukcie je zabezpečené zváranou priestorovou výstužou, ktorá vyčnieva z prefabrikovaného železobetónového prekladu.

Tabuľka: Prehľad prekladov Porotherm

Správne osadenie prekladov Porotherm

Príprava a ukladanie prekladov

Na celú úložnú plochu tehly sa pomocou murárskej lyžice nanesie malta v hrúbke približne 2 cm. Minimálna dĺžka uloženia závisí od dĺžky prekladu: do dĺžky 1 750 mm - 125 mm; dĺžka 2 000 až 2 250 mm - 200 mm; dĺžka 2 500 až 3 500 mm - 250 mm. Preklady sa uložia do maltového lôžka nastojato, a to na spodnú rovnú stranu. Horná strana prekladu je zaoblená. Správnu polohu zabudovania označujú aj nápisy - Horná strana a Spodná strana.

Postupne sa kladú za sebou ďalšie preklady, ich počet závisí od hrúbky steny. Poloha prekladov sa pravidelne kontroluje vodováhou. Medzi preklady sa na presne určené miesto v skladbe uloží tepelná izolácia. Tepelná izolácia sa medzi prekladmi môže fixovať rôznymi spôsobmi.

Presné osadenie a výškové vyrovnanie nosných prvkov prekladu sa dosiahne pomocou drevených klinov, ktoré sa osadia na koncoch prekladov. Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.

Detaily osadenia roletových a žalúziových prekladov Vario

Roletové a žalúziové preklady Porotherm KP Vario sa používajú ako nosné prvky nad okennými a dvernými otvormi v obvodových stenách a umožňujú zabudovanie vonkajších roliet alebo žalúzií.

Skladba kompletného prekladu a postup montáže závisia od dĺžky prekladu, resp. rozpätia otvoru, a od hrúbky obvodovej steny. Na obvodové murivo sa uloží nenosná schránka do lôžka z cementovej malty s predpísaným presahom na každej strane (min. 125 mm). Nenosná schránka sa uloží na murivo tak, aby čelo s nápisom smerovalo do exteriéru a lícovalo s vonkajším povrchom muriva, prípadne tepelnoizolačnej vrstvy.

Nosné diely prekladu sa ukladajú keramickým povrchom vždy smerom do interiéru tak, aby lícovali s vnútorným povrchom obvodovej steny. Priestor medzi prekladmi sa domuruje. K prekladom sa osadia koncové alebo polovičné tehly otočené kapsou k prekladu, prípadne celé alebo polovičné tehly.

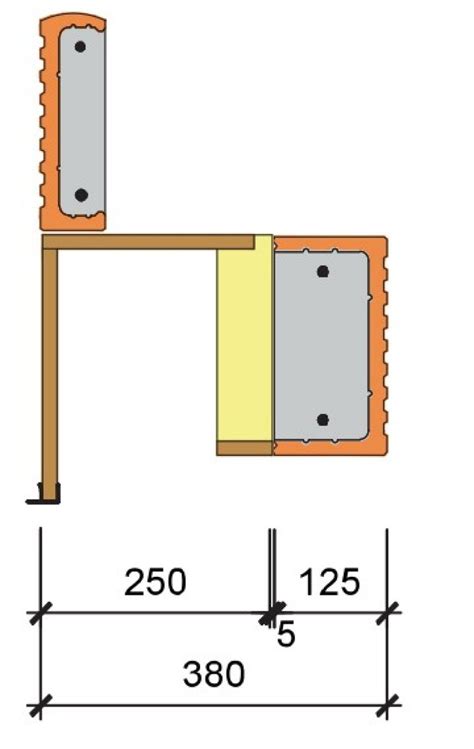

Pri otvore so svetlým rozpätím do 1 500 mm sa používa nosný preklad s masívnym prierezom 125 × 238 mm. Pri stenách s hrúbkou 380 mm sa vedľa nenosnej schránky osadí nosný diel. Ak je hrúbka steny 440 mm, medzi schránku a nosný diel sa vloží pás tepelnej izolácie s hrúbkou 60 mm a výškou 240 mm. Na steny s hrúbkou 500 mm je potrebné medzi tepelnú izoláciu a nosný prvok vložiť prefabrikovaný keramický preklad s hrúbkou 70 mm. Ak je svetlé rozpätie otvorov väčšie ako 1 500 mm, je potrebné použiť preklady so spriahovacou výstužou.

Po uložení všetkých prvkov prekladu sa celý preklad podoprie, a to minimálne dvomi podperami pri osteniach otvoru. Nenosná schránka musí byť zároveň zabezpečená proti posunutiu počas betonáže prekladu, ktorá sa realizuje s betonážou stropu a stužujúceho venca. Po uložení stropných nosníkov sa nad nenosnú schránku osadí do cementovej malty (hrúbka 10 mm) prefabrikovaný keramický preklad o 250 mm dlhší ako roletový preklad.

Dôležité montážne pokyny a podoprenie

Niektoré preklady, ako napríklad Porotherm KPP 12 a KPP 10, vyžadujú podoprenie pred murovaním alebo betónovaním tlakovej zóny. Toto podoprenie by malo byť na maximálny rozpon 1,00 m. Je dôležité vždy postupovať podľa montážnych pokynov výrobcu, aby sa zabezpečila plná funkčnosť a únosnosť konštrukcie.

Optimalizácia ostien a montáže okien s Porotherm

Pri riešení ostien okolo okien v murive Porotherm, napríklad z tehál 24Profi, je kľúčové zamedziť vzniku tepelných mostov a zabezpečiť efektívnu izoláciu. Tu sú možné varianty a úvahy:

• Riešenie ostien s XPS izoláciou:
  • U tehál vyrezať zámky a po celej ploche ostienia nalepiť 2cm XPS.
  • U vonkajšej strany tehál vyrezať drážku cca 7x5cm, do ktorej by sa vlepil 5cm XPS.
• Dozdívka pod parapetom: U dolnej strany ostienia (miesto parapetu), kde chýba dozdít 12,5cm do konečnej výšky, sa odporúča túto výšku dozdít buď Ytongom (aby sa zamedzilo prúdeniu od spodného šáru), alebo tehlou Porotherm a prípadne prilepiť 2cm XPS.
• Čiastočne predsadená montáž okien: Uvažuje sa aj o čiastočne predsadenej montáži okien (napr. 4cm). Na rozdiel od plne predsadenej montáže, kde je upevnenie riešené uholníkmi alebo trámikmi, je pri čiastočnej predsadenej montáži dôležité nájsť vhodné detaily prevedenia, ktoré zabezpečia statickú stabilitu a elimináciu tepelných mostov.

Porotherm ako komplexný stavebný systém

Stropný systém Porotherm je taktiež súčasťou kompletného tehlového stavebného systému. Strop Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Hlavnými prvkami stropného systému sú keramické predpäté stropné nosníky (KPSN) a keramické stropné vložky (KSV). Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou (VT). Stropný systém Porotherm je určený na zhotovenie stropov s rozpätím 1,5 až 7,75 m a je určený pre prevažne statické zaťaženie. Pri betonáži stropu sa betónuje súčasne aj stužujúci veniec, ktorý je v úrovni stropu a má rovnakú výšku. Tieto prvky spoločne prispievajú k celkovej integrite a funkčnosti celej stavby.
