Nosné keramické preklady sú nedielnou súčasťou stavebného cihelného systému Porotherm. Jedná sa o ucelený sortiment výrobkov, ktoré do seba perfektne zapadajú. Všetky tieto prvky sa dajú využiť ako preklady nad okná alebo preklady nad dvere a prekleniete s nimi otvory rôznych šírok. Preklady predstavujú organickú súčasť tehlového stavebného systému Porotherm. Stavebné preklady Porotherm vám ponúkajú spoustu možností, ako skrátiť čas stavby a zároveň vám zaistiť plne funkčný domov.
Všeobecné vlastnosti a výhody keramických prekladov Porotherm
Keramické preklady pre okná a dvere sú vyplnené tvarovky a sú súčasťou tehlového systému portfólia Porotherm. Tak ako tehly aj tvarovky pre preklady sú vyrobené z prírodného materiálu - hliny. Celá produktová rada Porotherm vzniká vypaľovaním v tehliarskej peci, kde sa teplota pohybuje okolo 900° C. Vďaka výpalu tehliarske výrobky získavajú svoj nezameniteľný charakter a mnohé výhody oproti ostatným murovacím materiálom, ktoré sa vyrábajú mokrou technológiou. Tehly a tvarovky pre preklady vychádzajú z pece v absolútne suchom stave bez akejkoľvek výrobnej vlhkosti. Počas výpalu prebehnú v materiáli nevratné fyzikálno-chemické zmeny a tehla, rovnako ako preklady, nadobúdajú tvarovú a rozmerovú stabilitu. Objemové zmeny pálených stavebných materiálov v dôsledku vysychania alebo navlhnutia sú prakticky nulové. U tehlového muriva a prekladov je riziko vzniku trhlín znížené na minimum, preto je veľmi dobrým podkladom pod omietky. Keramické preklady Porotherm sú tzv. prefabrikátmi. Znamená to že výrobok, v tomto prípade preklad, je certifikovaný a pravidelne testovaný výrobok s garantovanými technickými parametrami od výrobcu. Pri správnej montáži poskytuje záruku, že konštrukcia s použitím prekladu bude plniť svoju funkciu.
Typy nosných prekladov Porotherm a ich použitie
V ponuke Porotherm nájdete rôzne typy nosných prekladov, ktoré sú navrhnuté pre špecifické požiadavky a aplikácie v rámci tehlového stavebného systému.

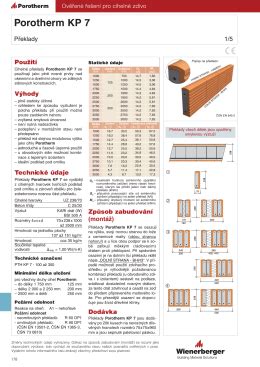

Porotherm KP 7: Samostatne nosný preklad
Keramické nosné preklady s prierezovými rozmermi 70 x 238 mm. Keramické preklady Porotherm KP 7 sa používajú ako nosné prvky pre vytvorenie kompletných prekladov nad okennými a dvernými otvormi v murovaných stenách. Sú vhodné najmä pre použitie v obvodových stenách. Preklady Porotherm KP7 sú samostatne nosné ihneď po vybudovaní. Ich výška je zhodná s výškou tehál Porotherm. Ak sú hlavné konštrukčné výšky, ako výšky parapetov a výšky okenných otvorov, navrhnuté ako násobky 250 mm, preklady Porotherm KP 7 zapadajú do výškového modulového rastra obvodového muriva. Počet prekladov nad jedným otvorom závisí od hrúbky steny a zaťaženia prekladov. Medzi jednotlivými prekladmi sa nájde miesto aj pre tepelnú izoláciu prekladu. Preklady Porotherm KP 7 sú prefabrikáty, betónované do špeciálnych keramických tvaroviek, ktoré vytvárajú priestor pre súvislý betónový prierez vystužený betonárskou výstužou. Vyrábajú sa v dĺžkach od 1,00 m do 3,25 m odstupňovaných po 0,25 m pre rozpony 0,75 až 2,75 m. Preklad má v reze rozmery 70 x 238 mm. Preklady Porotherm sa ukladajú na výšku (t.j. na svoju kratšiu stranu) do lôžka z cementovej malty zásadne na celé tehly. Preklady KP 7 netreba počas montáže podopierať.
- Dĺžkový modul kompatibilný s tehlami Porotherm
- Preklad má rovnakú výšku ako tehly Porotherm
- Preklad je nosný ihneď po zabudovaní
- Nie je potrebné montážne podopretie
- Jednoduché a časovo úsporné použitie
- Jednoduché zabudovanie tepelnej izolácie
- Ideálny podklad pod omietku
Predpäté preklady Porotherm KPP 10 a KPP 12
Nosný preklad Porotherm vhodný najmä na preklenutie otvorov s veľkým rozpätím. Keramické predpäté preklady Porotherm KPP 12 sa vyrábajú v dĺžkach od 1,00 m do 3,00 m odstupňovaných po 250 mm pre rozpätia otvorov 0,75 až 2,75 m. Samotný preklad nie je nosný (zaťažiteľný). Kompletný preklad s patričnou únosnosťou, tzv. spriahnutý preklad, vzniká po nadmurovaní alebo nadbetónovaní tlačenej oblasti. Predpäté preklady Porotherm KPP 12 tvoria ťahanú oblasť prierezu spriahnutého prekladu. Podobne aj keramické preklady Porotherm KPP 10 sú prefabrikáty z predpätého betónu zhotovené do keramických tvaroviek. Číslo v názve označuje šírku prekladu v cm. Samotné preklady nie sú nosné. Nosný prvok, tzv. spriahnutý preklad, vznikne z potrebného počtu prekladov Porotherm KPP 10 až po zhotovení murovanej alebo betónovej tlačenej zóny nad prekladom. Predpäté preklady Porotherm KPP 10 tvoria ťahanú oblasť prierezu spriahnutého prekladu. Preklady Porotherm KPP 10 majú univerzálne použitie v murovaných stenách pre otvory okien a dverí s rozpätím 0,75 až 3,00 m. Preklady Porotherm sa ukladajú do lôžka z cementovej malty zásadne na celé tehly. Pred murovaním alebo betónovaním tlakovej zóny treba preklady podoprieť a to na maximálny rozpon 1,00 m. Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.
Porotherm KP 23,8: Vysoký keramický preklad
Preklady POROTHERM KP 23,8 sú prefabrikáty betónované do špeciálnych keramických tvaroviek, ktoré vytvárajú priestor pre súvislý betónový prierez vystužený betonárskou výstužou. Číslo v názve označuje výšku prekladu v cm. Preklady sú samostatne nosné ihneď po zabudovaní. Ich výška je zhodná s výškou tehál POROTHERM P+D. Veľkou prednosťou prekladov KP 23,8 je to, že sa v rámci neho dá jednoducho a bezproblémovo vyriešiť tepelná izolácia prekladu v celej výške. Preto sú vhodné najmä na preklenutie otvorov v obvodových stenách. Ak sú v obvodovej stene navrhnuté výšky parapetov a okenných otvorov v celých násobkoch výšky tehál, preklady KP 23,8 sa dajú použiť bez potreby rezania tehál na vyrovnanie výšok.
Technické údaje Porotherm KP 23,8:
Nižšie sú uvedené základné technické parametre prekladu Porotherm KP 23,8:
| Parameter | Hodnota |
|---|---|
| Prierez (b x h) | 70 x 238 mm |
| Dĺžka (l) | 1000 - 3500 mm |
| Dĺžkový modul | 250 mm |
| Hmotnosť | 35 kg/m |
| Súčiniteľ tepelnej vodivosti (λ) | 1,00 W/m.K |
| Materiály | keramická tvarovka UZ 238/70, betón C 25/30 |
| Minimálna dĺžka uloženia do 1750 mm dĺžky | 125 mm |
| Minimálna dĺžka uloženia pre 2000 mm a 2250 mm dĺžky | 200 mm |
| Minimálna dĺžka uloženia pre 2500 mm a 3500 mm dĺžky | 250 mm |
Výhody Porotherm KP 23,8:
- Dĺžkový modul kompatibilný s tehlami POROTHERM
- Preklad má rovnakú výšku ako tehly POROTHERM P+D
- Preklad je nosný ihneď po zabudovaní
- Nie je potrebné montážne podopretie
- Jednoduché a časovo úsporné použitie
- Jednoduché zabudovanie tepelnej izolácie
- Ideálny podklad pod omietku
Roletovo-žalúziové preklady Porotherm KP Vario UNI
Radi by sme upozornili na roletovo-žaluziové preklady Porotherm KP Vario UNI. Sú praktickým riešením pre inštaláciu rolet či žalúzií, ktoré môžete proviesť už v průběhu stavby. Samotná inštalácia stíniacej techniky však nemusí byť provedena ihneď. Budete na ňu pripravení a predídete tak nepotrebným stavebným zásahom či búraním. Roletový preklad Vario je špeciálny druh prekladu umožňujúci schovať schránku navíjacej rolety alebo žalúzií do nadpražia. Výstavba rodinných domov, či už ide o požiadavku pre nízkoenergetickú úroveň, alebo o stavbu domu s nulovou spotřebou energie, sa nezaobíde bez vonkajšieho tienenia. Preklady Porotherm KP Vario UNI sa skladajú z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšej schránky, do ktorej sa osadzuje navíjací mechanizmus rolety alebo žalúzie. Preklady Porotherm KP Vario do dĺžky 1750 mm sú nosné bez ďalších spolupôsobiacich prvkov zhotovených na stavbe. Preklady Porotherm KP Vario dĺžky 2 000 mm a dlhšie sú navrhnuté ako preklady spriahnuté. Spriahnutie (spolupôsobenie) so stužujúcim vencom v rovine stropnej konštrukcie je zabezpečené zváranou priestorovou výstužou, ktorá vyčnieva z prefabrikovaného ŽB prekladu.
Montáž a osadenie prekladov
Keramické preklady nadobúdajú úplnú únosnosť až po osadení do cementovej malty. Pri osadení prekladov okien a dverí do obvodového muriva, je dôležité dodržať statický návrh, ktorý určí počet prekladov na stavbe. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov, v závislosti od hrúbky steny. Pri obvodovom murive bežne osadzujeme jeden nosný preklad z exteriérovej strany a zvyšné nosné preklady z interiéru. Zvyšok priestoru sa vyplní tepelnou izoláciou. Hrúbka ložnej škáry správne zabudovaného prekladu má byť rovnaká ako hrúbka muriva. V obvodovom murive sa preklady kombinujú s tepelnou izoláciou, čím sa odstránia tepelné mosty. Preklad sa má správne osadiť na maltové lôžko.
